【PCB设计专栏】MP8009 25W PSR PoE电源PCB设计要点与案例分享

DC-DC 功率转换
21

网口的1/2/3/6线需要经过网络变压器分离出功率，再经过整流桥接到MP8009。网口1/2/3/6经过网络变压器分离出直流电压可以供电。可以参照MP8009评估板中的原理图

1 个赞
22

Mark参考

23

分析的很到位，讲的很清楚，学习了

24

你好，现在我根据你之前的分享，想要使用MP8009输出5V-5A；现将变压器更换成支持5V-5A输出的型号，但是在不改变开发板其他电路的情况下，仅改变变压器好像并不能达到目的，只能输出4V-5A；请问是不是需要调整Vfb的相关电阻或者其他电路、器件等，使输出可以达到5V-5A？盼有回复，谢谢

25

FB分压电阻需要根据变压器的匝数进行对应调整

26

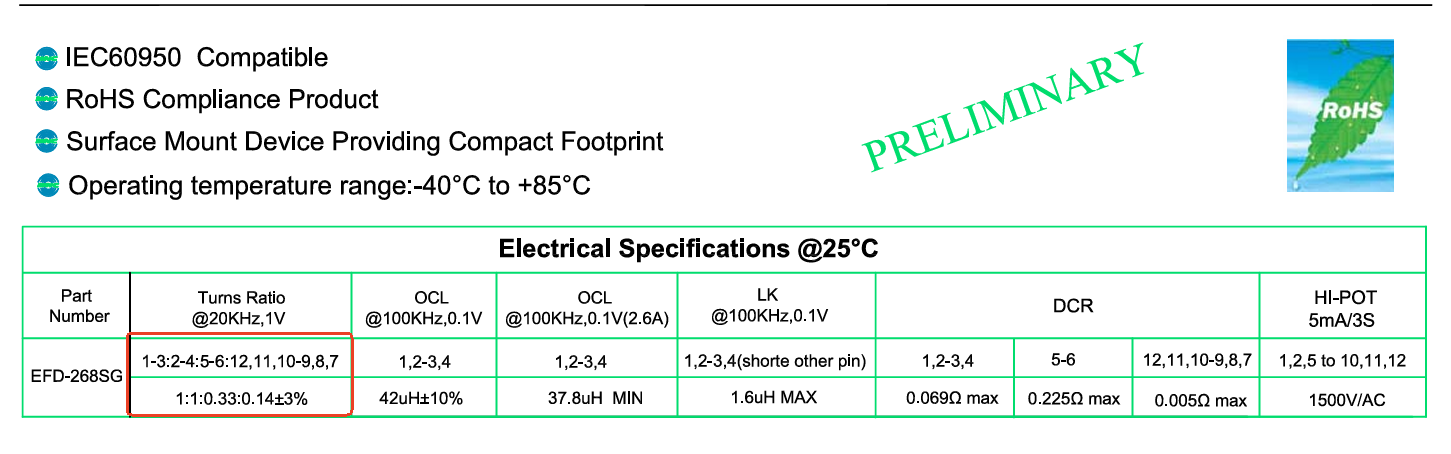

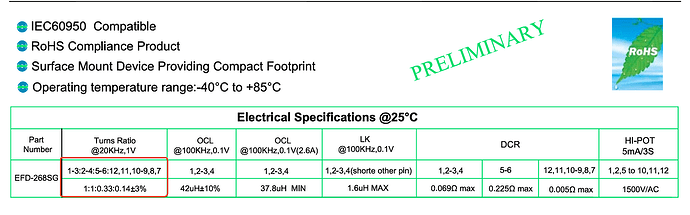

好的，非常感谢能够收到回复！如果更具下图中的变压器匝数比，我应该如何调试FB分压电阻？比如是否有什么计算公式或者规律可循。

变压器匝数比
变压器匝数比1451×454 83.8 KB

27

下图是在手册中看到的相关公式，是否按照此公式计算？
