【MPS设计工具体验分享】LLC设计工具初体验+应用步骤

[33440435]

使用了MPS公司的LLC设计软件，认识到这是一款功能强大且用户友好的工具，它能够帮助电源设计师高效地完成LLC谐振变换器的设计，确定谐振腔的参数值即 Lr, Lm和Cr。
以下是使用该软件的一般步骤：
1.首先，需要访问MPS公司的官方网站（https://www.monolithicpower.com/），在“设计”-->“设计工具”找到LLC设计工具。如下图所示

2. 根据您的需求选择合适的LLC设计参数，该工具可能直接在线运行，无需下载到本地计算机上安装。

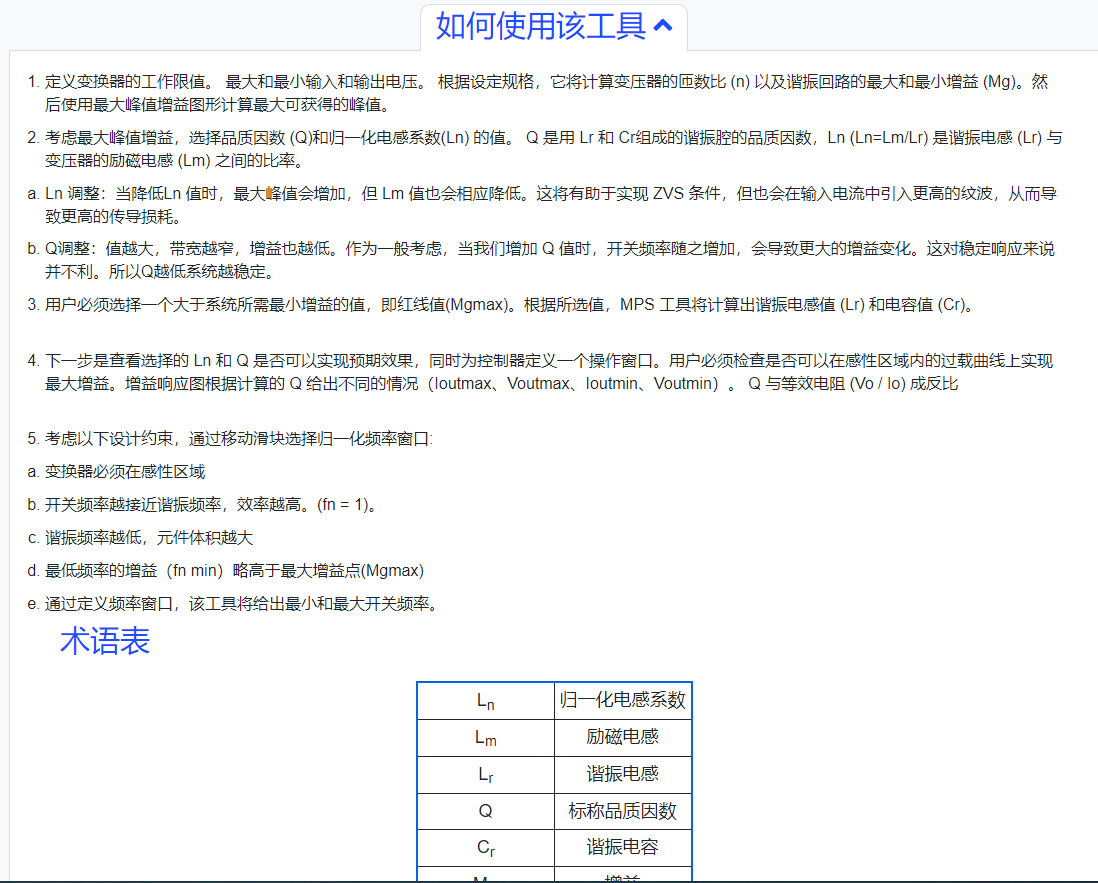

3. 在界面中有使用教程及术语解释。

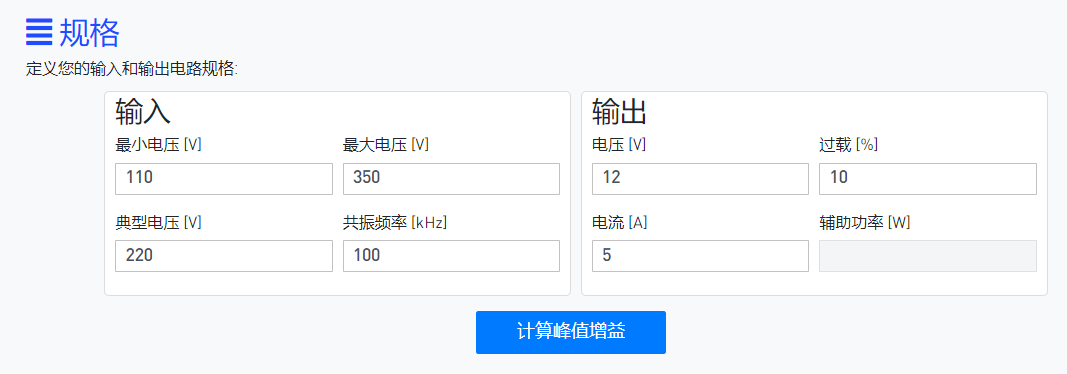

5. 在软件界面中，您需要输入一些基本的电路参数，如输入电压、输出电压、最大输出电流等。这些参数将作为设计的初始条件。




   6.输入完参数后，软件将自动进行仿真计算，并给出一组推荐的设计参数。您可以根据这些参数进行实际电路的搭建，并通过仿真验证设计的性能。如果需要，还可以对关键参数进行调整和优化。

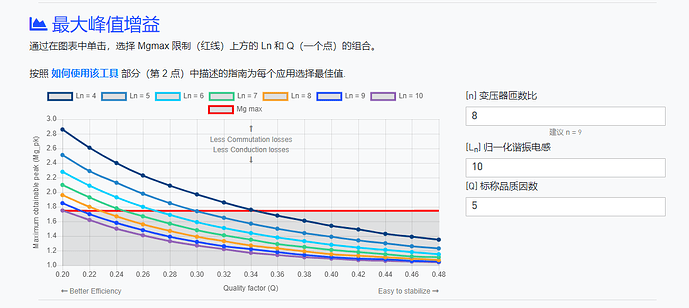

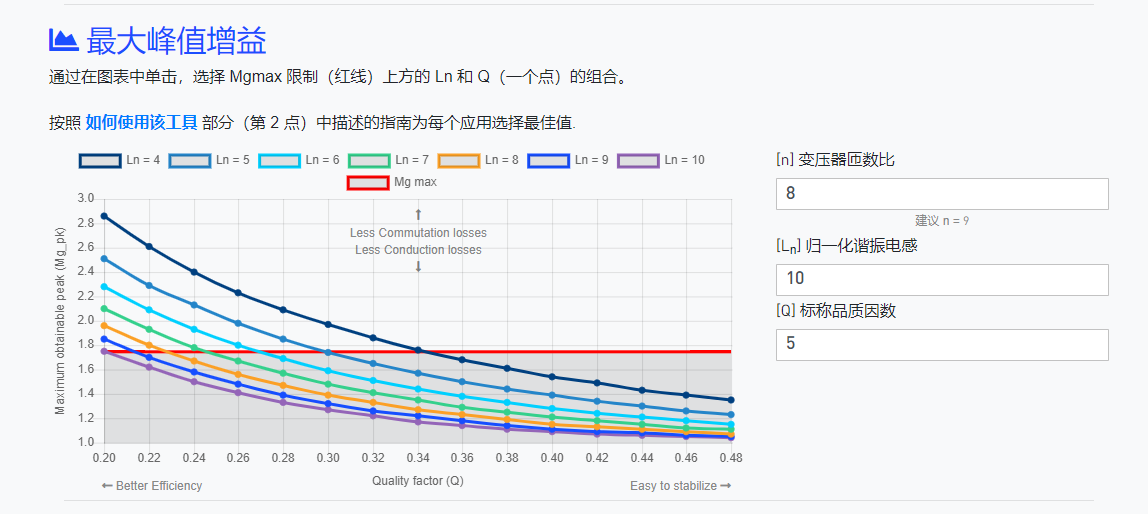

   填入期望谐振电感和品质参数

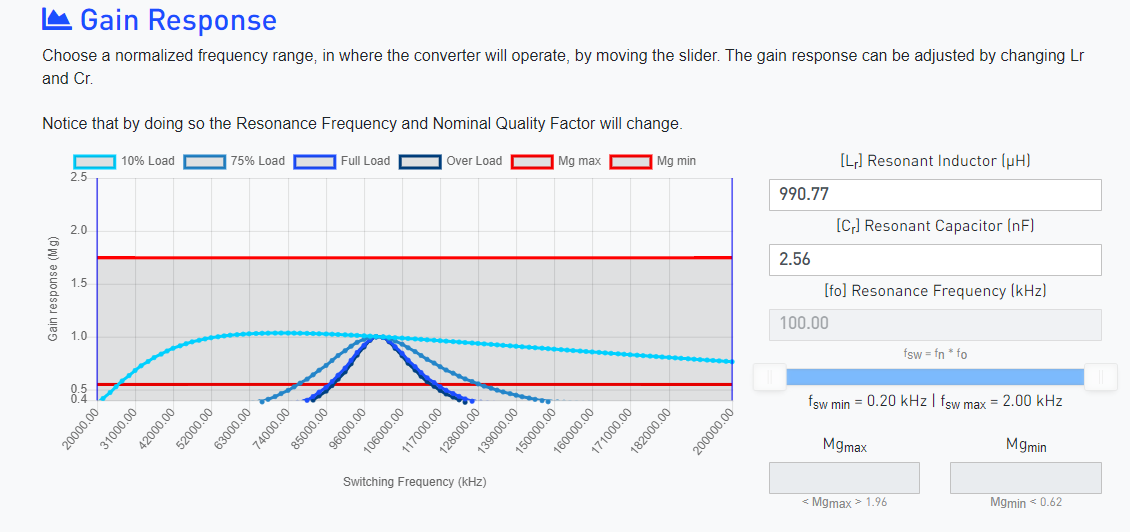

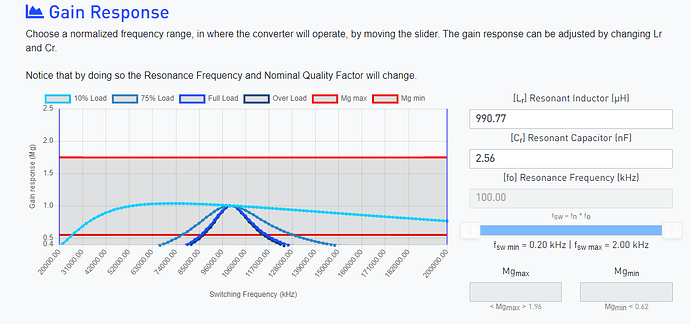

6. 软件会自动仿真，仿真完成后，软件将生成详细的设计结果和报告。您可以查看这些结果，以了解设计的性能指标是否满足要求。

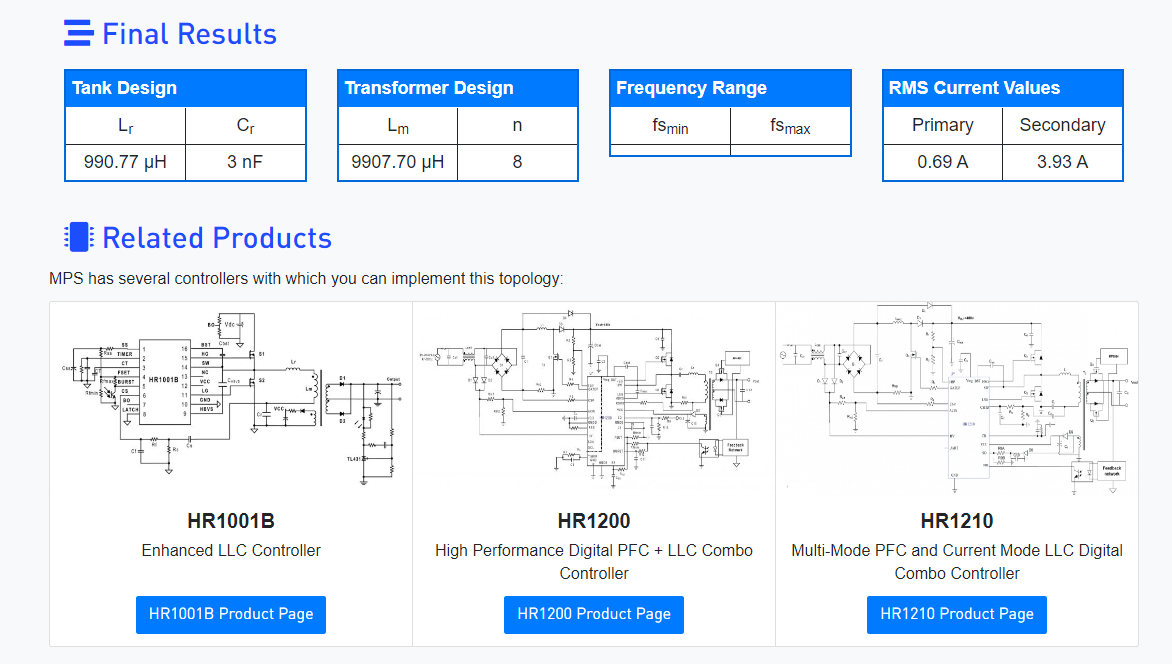

9.最终得到仿真结果，包括仿真测试和建议拓扑图。

10. 如果需要，可以将设计结果导出为PDF、Excel或其他格式的文件，以便与他人分享或进一步分析。
