一、工具简介
反激变换器是AC/DC电源设计中最经典的拓扑之一，凭借电路简洁、成本低、天然电气隔离等优势，广泛应用于100W以下中小功率场合。
MPS的反激设计工具是一款功能全面的在线设计工具，支持CCM/DCM两种工作模式，集成了系统参数设定、变压器设计、输出电容、RCD吸收、控制环路等完整设计流程，还能根据设计结果推荐合适的MPS芯片方案。
二、使用场景
本次实测场景为65W USB PD快充适配器：
-
目标应用：65W USB Type-C PD快充适配器
-
输入：90V ~ 264V AC（全球通用宽电压输入）
-
输出：20V / 3.25A（65W），单口输出
-
设计挑战：宽电压输入下保持高效率，满足PD协议对纹波和瞬态响应的要求
三、使用细节与设计流程
1. System 系统参数设定

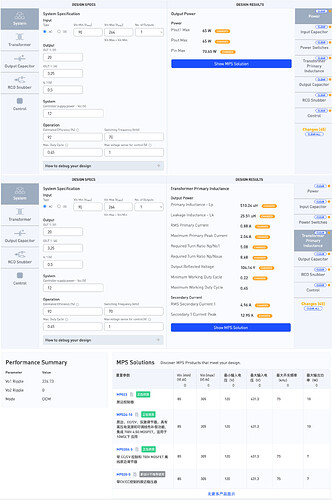

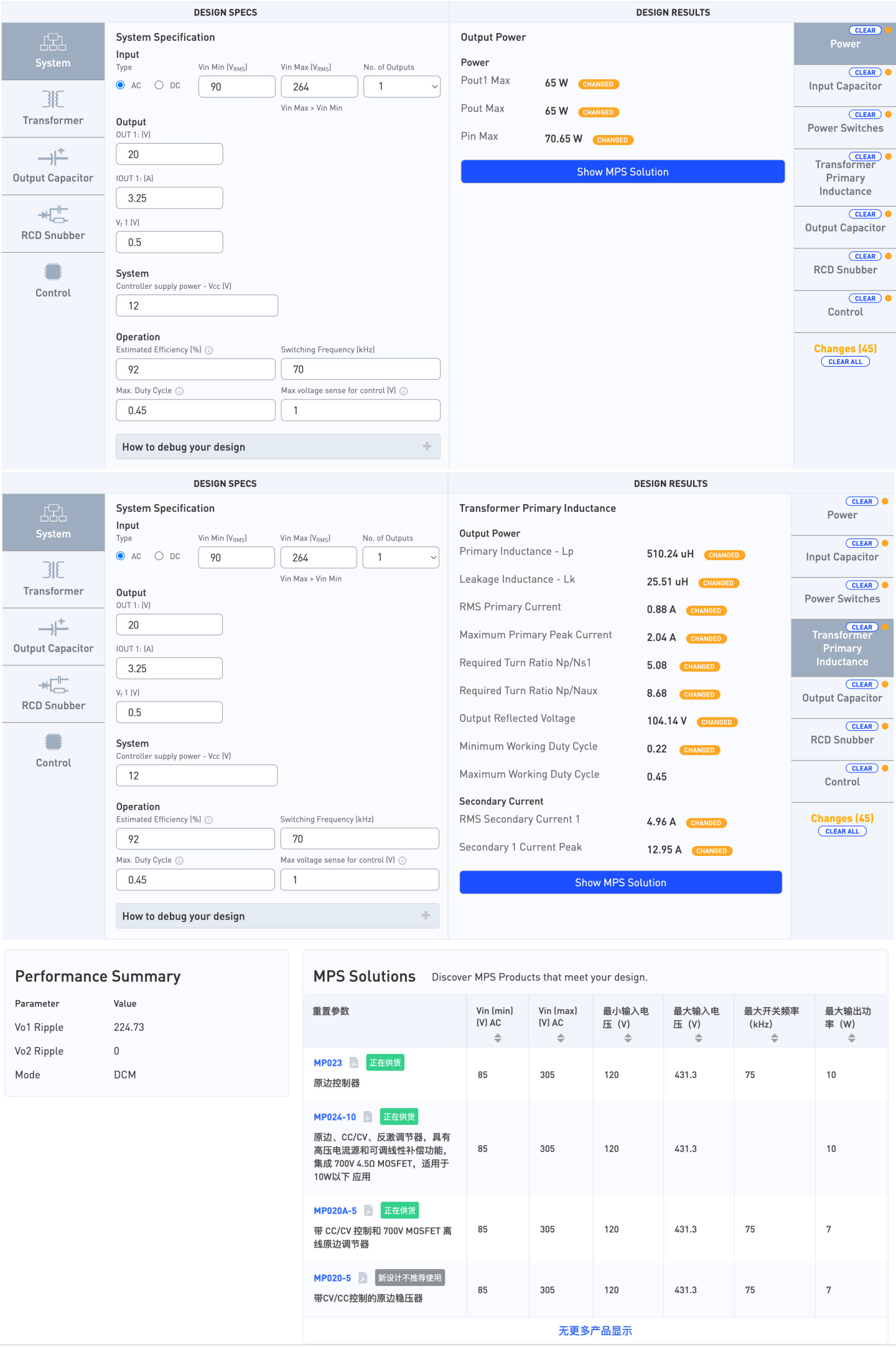

在System模块配置基本参数：AC输入90~264V，单路输出20V/3.25A，开关频率70kHz，效率预估92%。
填入参数后，右侧实时显示功率计算：Pout Max = 65W，Pin Max = 70.65W。
2. Transformer 变压器设计
Transformer模块设定漏感系数5%、纹波因数0.65，工具自动计算变压器参数：
| 参数 | 值 | 参数 | 值 |
|---|---|---|---|
| 初级电感 Lp | 510.24 μH | 匝比 Np/Ns1 | 5.08 |
| 漏感 Lk | 25.51 μH | 原边RMS电流 | 0.88 A |
| 原边峰值电流 | 2.04 A |
匝比5.08较合理，适合标准EE/EI磁芯绕制。原边峰值电流2.04A，对MOS管电流应力可控。
3. MPS方案推荐
点击 “Show MPS Solution”，工具显示工作在DCM模式，输出纹波Vo1 Ripple = 224.73mV，并推荐以下MPS产品：
| 产品型号 | 描述 |
|---|---|
| MP023 | 原边控制器 |
| MP024-10 | 原边CC/CV反激调节器，集成700V 4.5Ω MOSFET |
| MP020A-5 | 带CC/CV控制和700V MOSFET离线原边调节器 |
对于65W PD应用，MP023作为外驱控制器搭配合适的MOS管是较优选择，可灵活适配不同功率等级。
四、总结与发现
-
模块化设计清晰：System → Transformer → Output Capacitor → RCD Snubber → Control，每个模块对应一个关键环节，设计思路有条理。
-
实时参数联动：修改任一参数，所有关联结果即时更新，方便在PD多电压档位间快速评估设计可行性。
-
DCM模式适配：65W功率级在宽电压输入下自动选择DCM模式，有利于减小变压器体积和简化控制。
-
改进建议：建议芯片推荐增加功率匹配筛选；对于PD多档位输出场景，建议增加多工作点对比功能。
