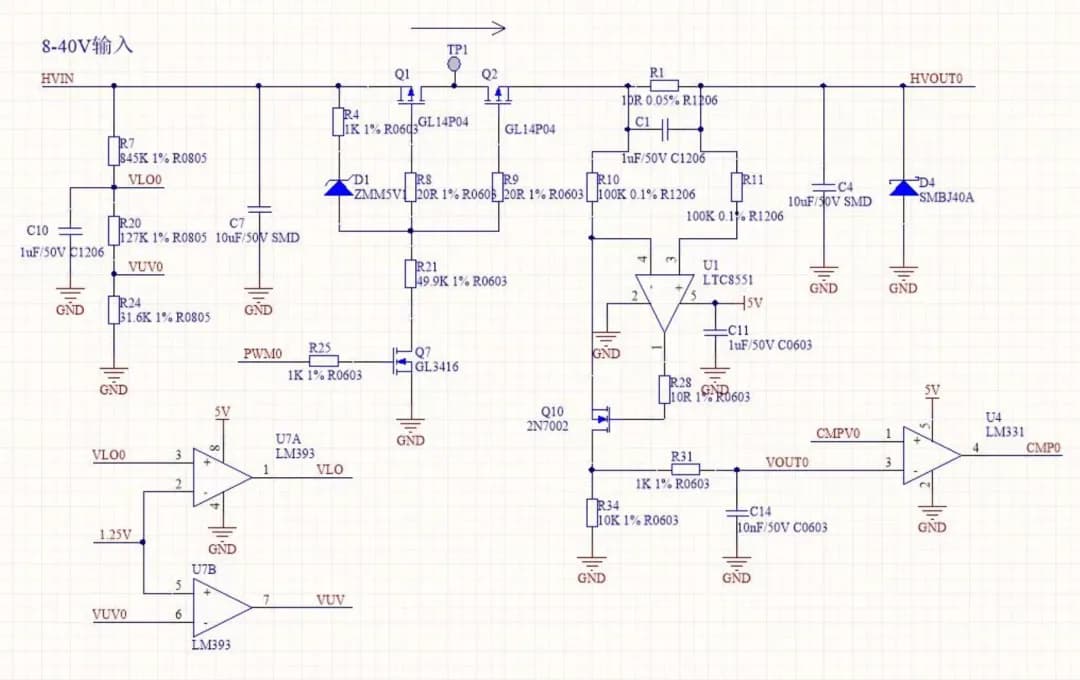

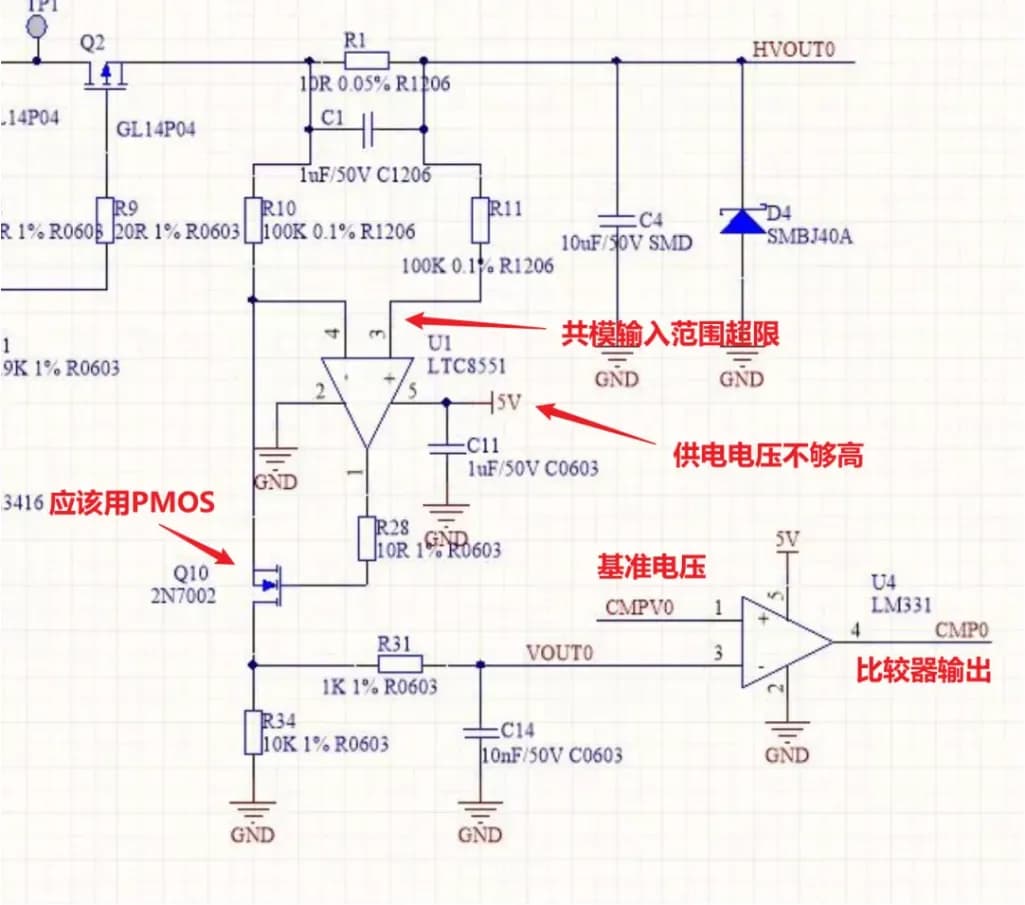

在上上上上上上上上上上期，分享了一个电流检测和过压欠压检测的电路给大家，是一个有硬件Bug的电路，也和各位朋友一起分享了几个解决的方法，下面是上期的电路图和解决方案的分析，这个是之前分析的一个原理图：

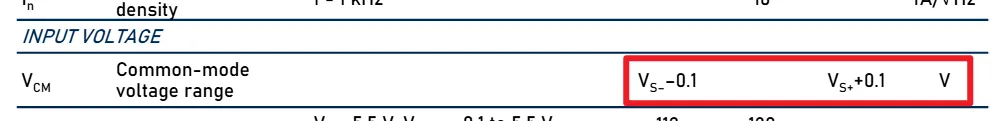

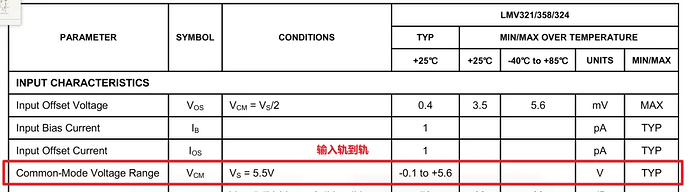

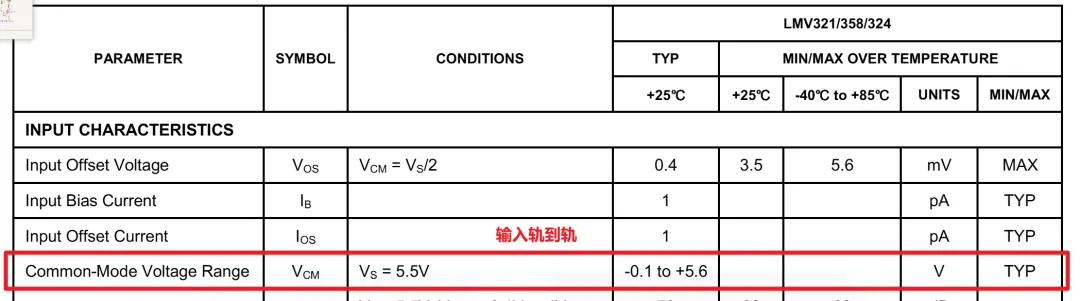

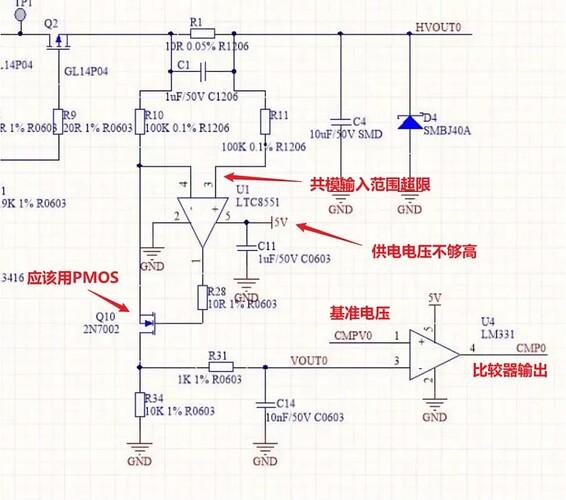

在上期的分享中，提到了上述电路的一个设计缺陷是共模输入范围超限，目前共模输入范围为5.1V，而HVOUT0的网络上的最大电压大概为40V（共模电压），所以需要换40V高压轨到轨输入输出运放，提高共模输入范围到40V。

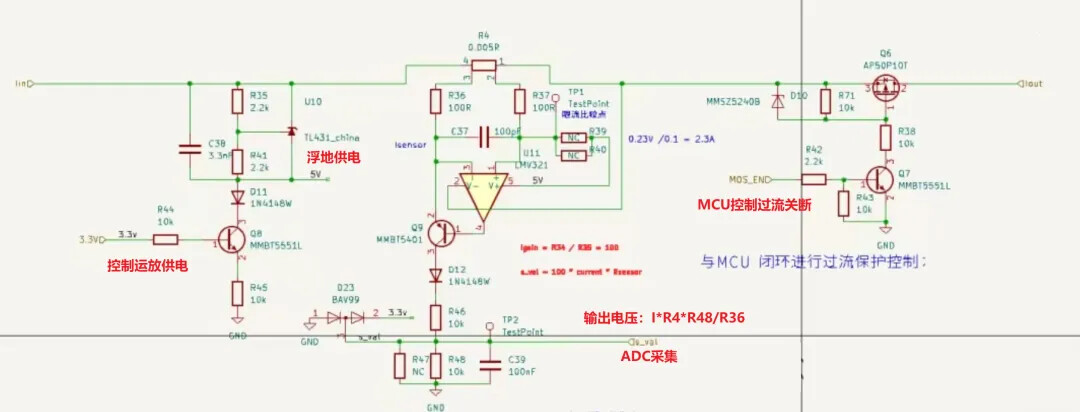

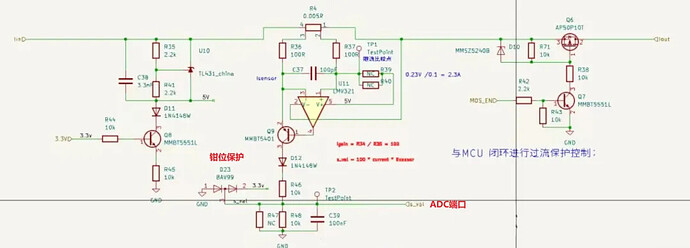

昨天我搜索其他的电路图的时候，搜到了一个电流检测和这个非常相似的电路图，并且我从中看到了另外一个很不错的思路，就是拿TL431做钳位浮地，这样就可以避免掉使用高压轨到轨运放的选型问题，这个思路我感觉还是非常棒的。而且灵活性很高，电路图如下所示：

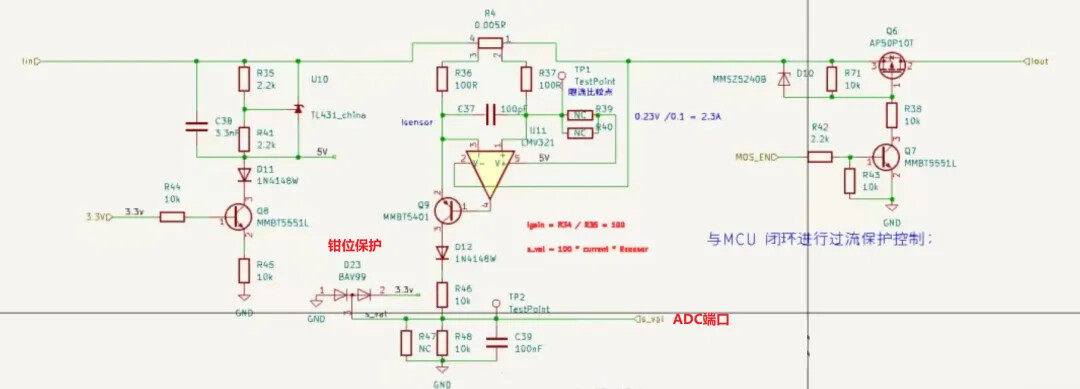

电路分析：

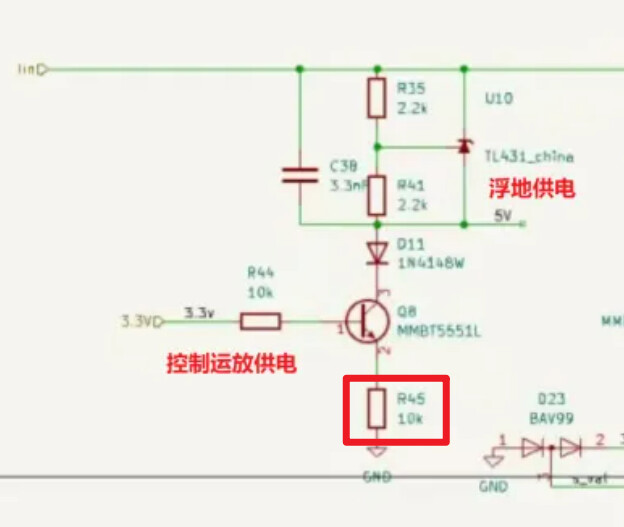

电路采用431进行钳位，钳位设置为431两端电压为5V（三极管Q8导通的情况下），那么运放U11两端的电压也就会被钳位到5V，运放的供电就是浮着的，例如输入电压为24V，那么运放的VSS就是19V，VCC就是24V。这样运放的共模输入范围也就相应的抬升到了电源轨侧19~24V输入范围。

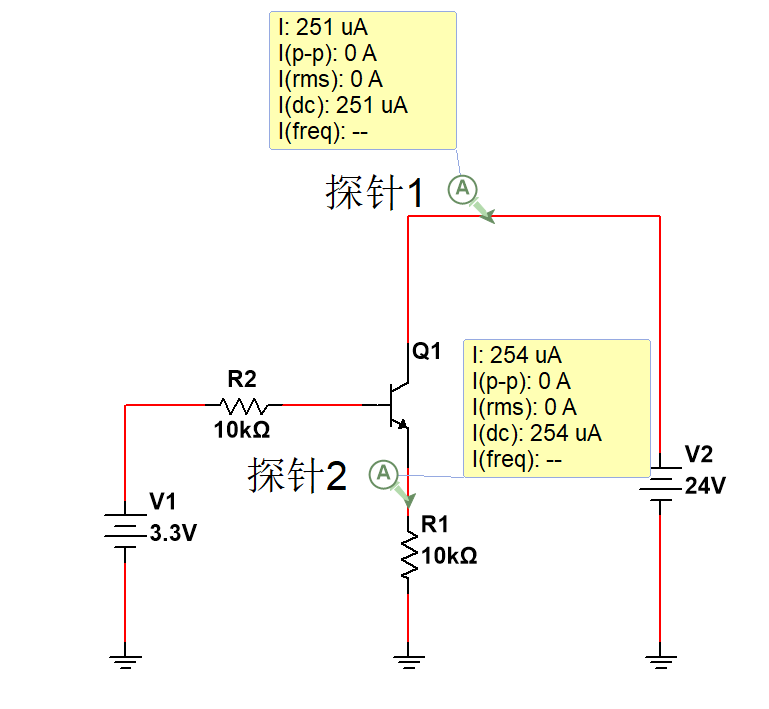

电路整体思路是浮地+运放和三极管搭建的恒流源，将高侧的电流转换到低侧（MCU在低侧），思路还是非常不错的，值得借鉴。
ADC采集到的电压计算公式：
Vadc = I*R4*R48/R36 = I*0.5
另外是这个电路的设计缺陷，运算放大器的供电的2脚和5脚的网络需要对调，原理图画的有点问题。千万要注意！
