想问下在测试MP9931动态响应的时候，遇到输出波形异常

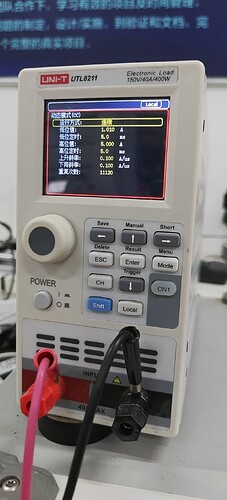

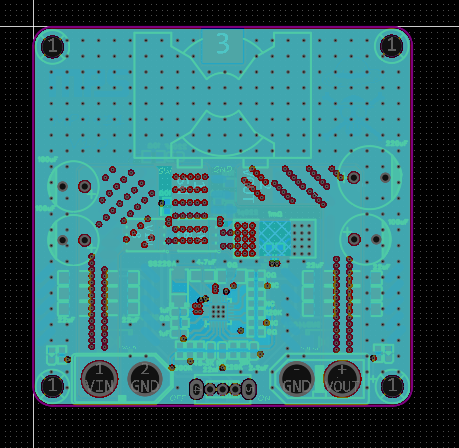

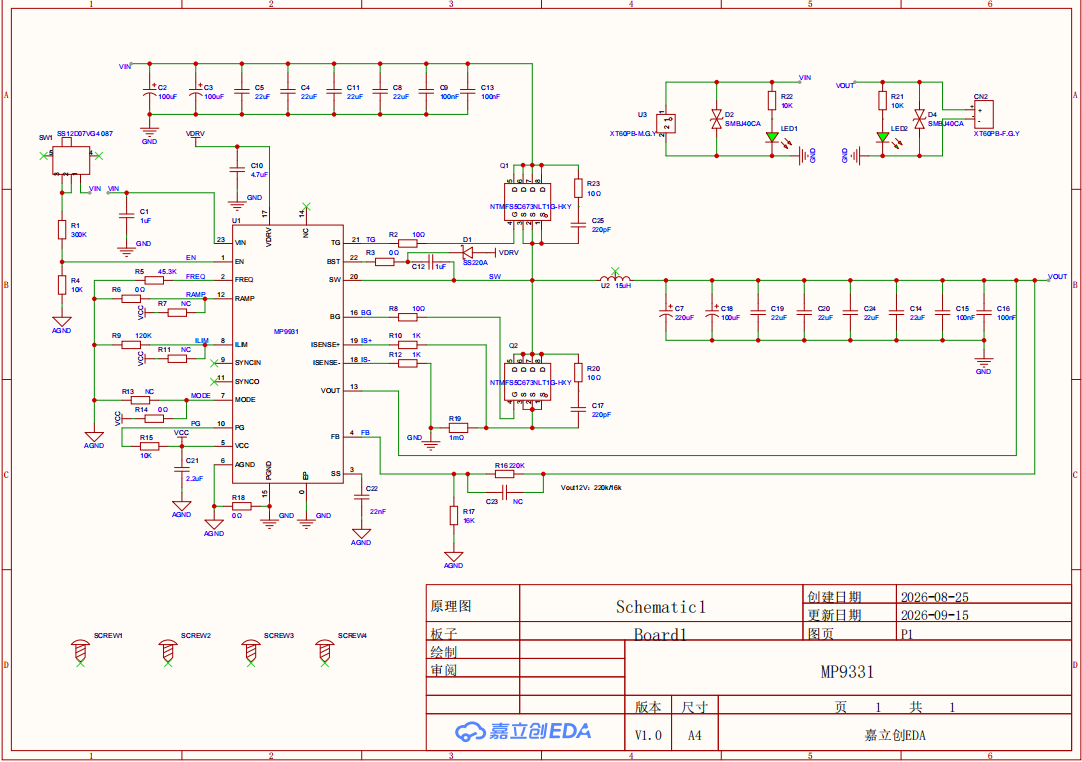

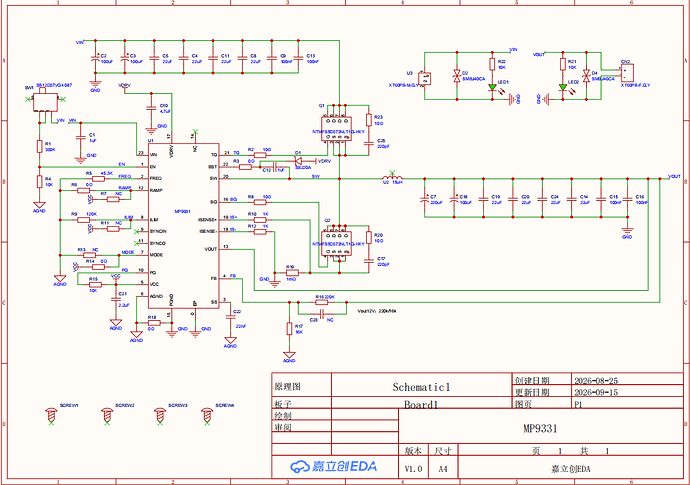

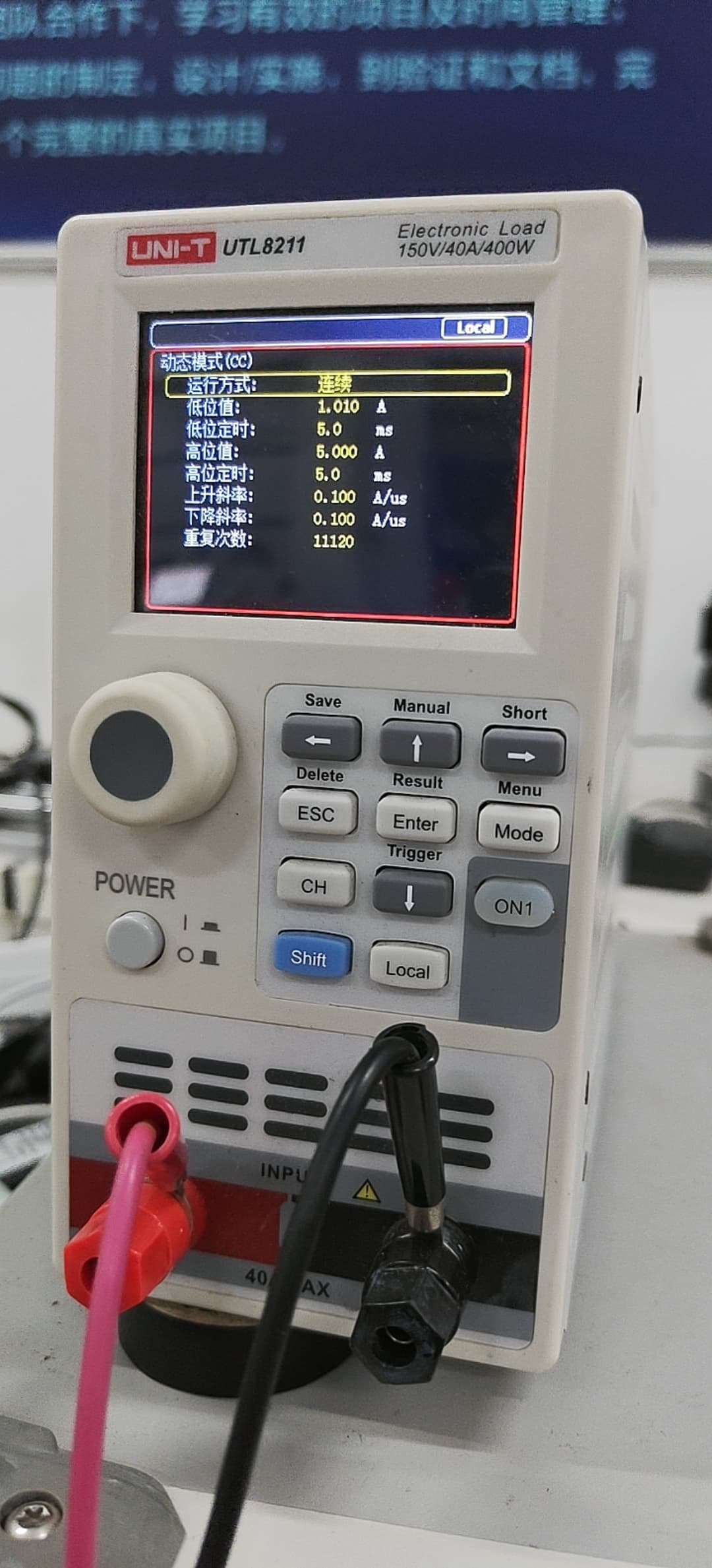

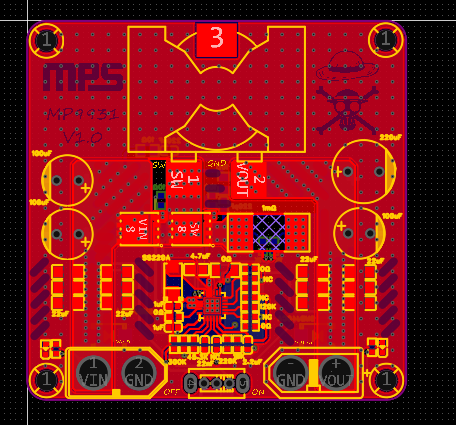

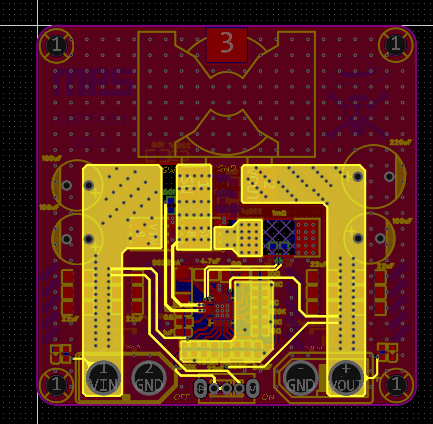

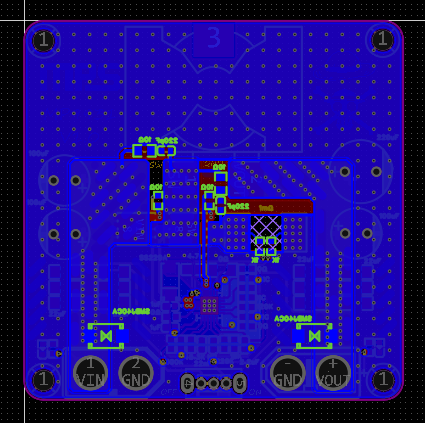

是什么情况（该从哪些方面去改）？正常动态响应测试，输出波形应该有跌落和恢复，但是我测的是很奇怪的方波 附件图是负载仪设置的参数（这个测试mp2980是没问题的有跌落和恢复） 以及原理图和pcb
您好，可以尝试
- check 输出动态纹波的探头测试点，看是否是由于1A载和5A载时不同的导线压降导致（建议测量在输出电容位置上）
- 更低频的负载跳变频率，现在5ms间隔放的更低一下比如20ms间隔。看是不是由于负载跳变频率太快导致
- fb上拉电阻并的电容加上10pf-50pf，加快环路的响应。
期待您的测试反馈

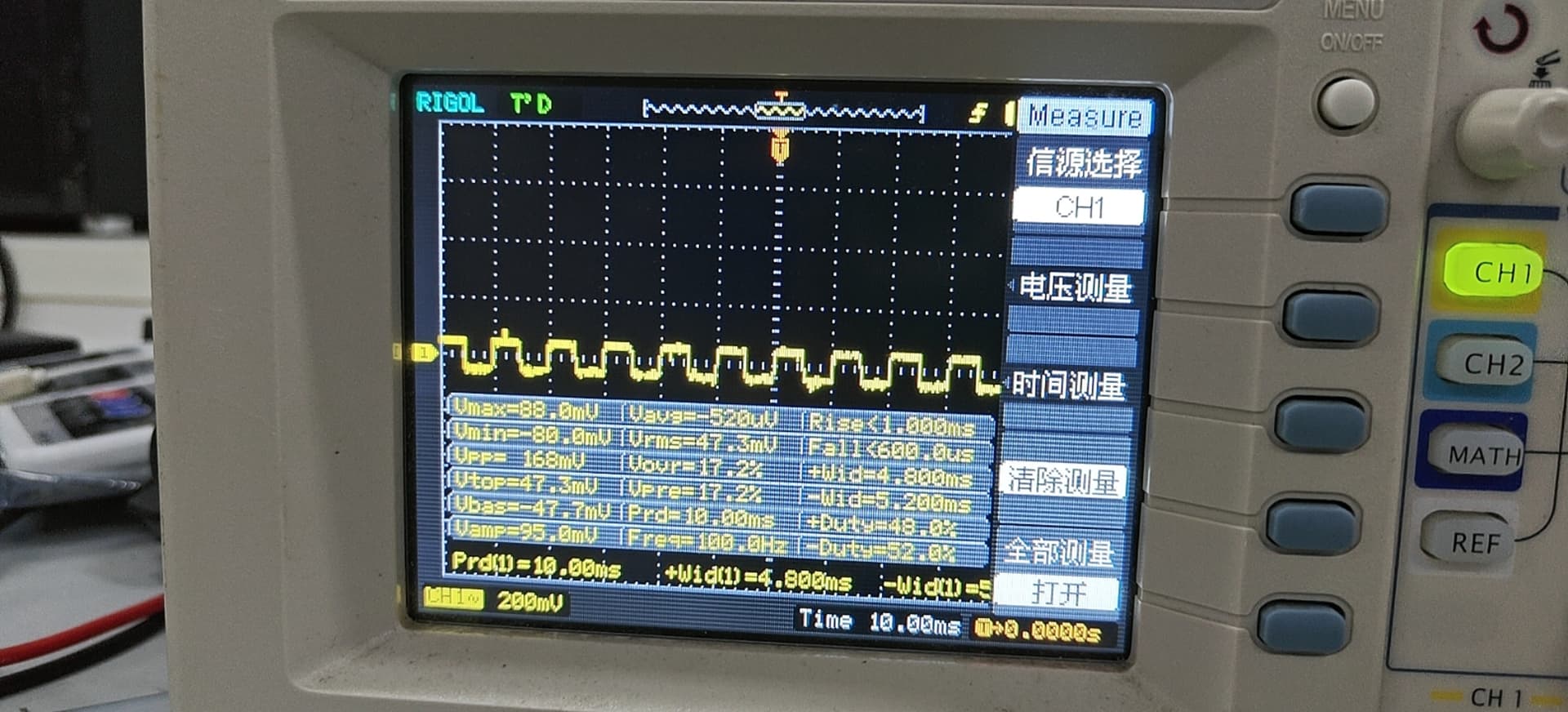

你好 感谢你的回复！已经按你的三条建议进行更改，但是输出仍未出现正常的跌落和恢复，在50mv每格的情况下去对比输入输出，发现两者波形都很相似，这是输入图

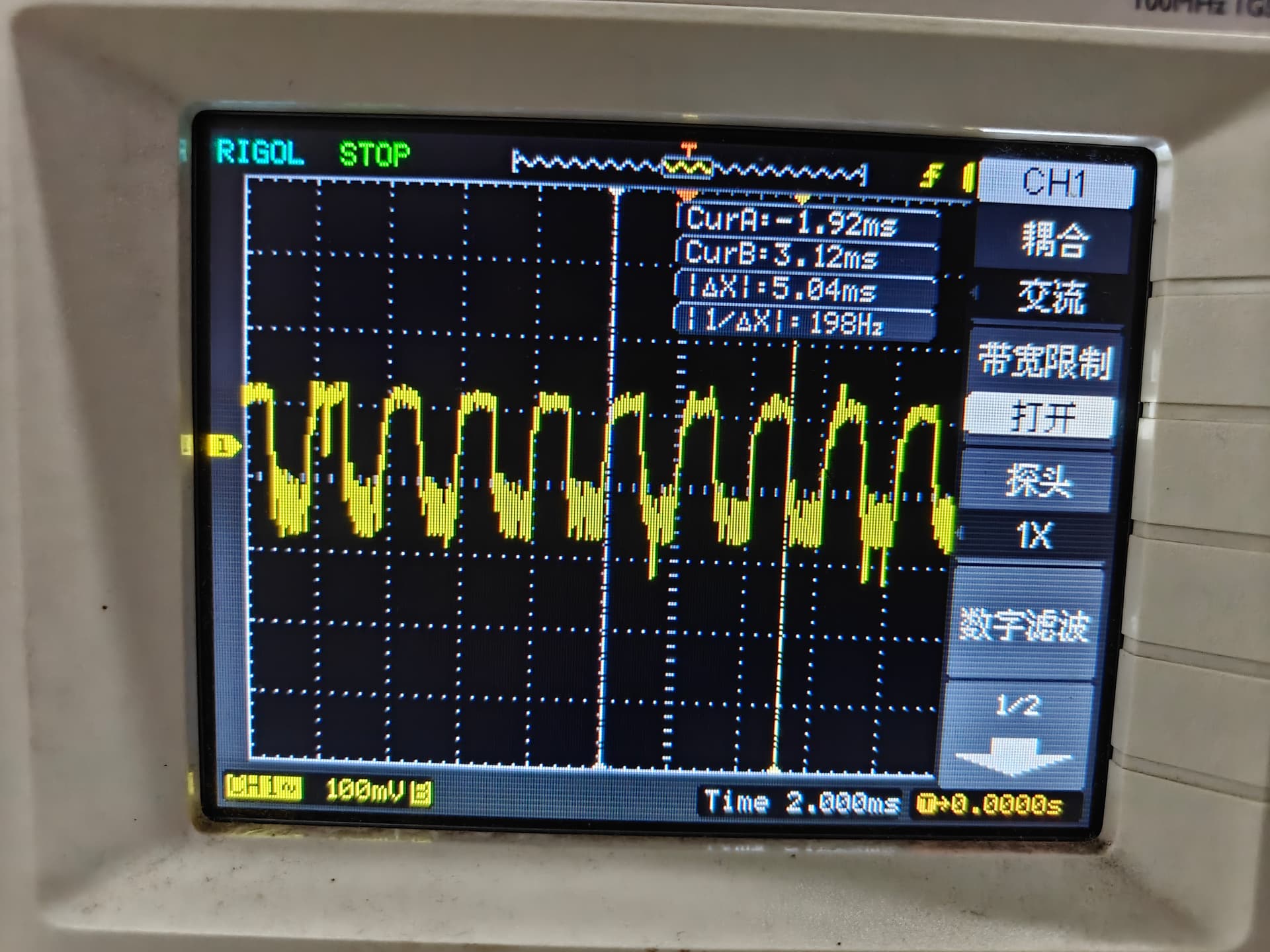

而输出图还是和上图类似 也是方波（放大到50mv看的）
感觉输出并没有响应负载瞬变（因为输入输出波形很相近），请问是哪方面的问题呢？
示波器探头是用的地线弹簧吗？还是用的普通鳄鱼夹？另外负载斜率可以降低一下试试？
