【中大功率电源】升降压芯片MPQ8875A

活动发布 慕展专区
1

1

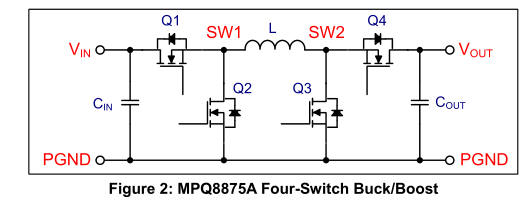

MPQ8875A的宽输入电压范围 为2.2V 至 36V ，这适合很多应用。上图展示了它的拓扑结构，开关管在升降压中的工作模式是怎样的呢？
（1）在降压模式中，保持Q4完全导通，Q1和Q2变化调节输出。
（2）在升压模式中，保持Q1完全导通，Q3和Q4变化调节输出。
（3）在升压和降压模式中，Q3和Q4保持固定的占空比，Q1和Q2变化调节输出。

2

楼主很认真，分析了原理。可以结合实际应用再谈谈。
