目前在使用一片MP4575芯片时，输入电压25V，输出电压12V，带载1A，正常测试纹波，SW波形，使用一段时间后，突然电压无输出，SW无波形输出。测试该芯片引脚对地阻抗与可正常电压输出的MP4575芯片基本无差异。芯片表面也无损坏。请问会是什么原因导致的？
您好！能否提供PCB的截图？
从您的截图来看GND网络的VIA过孔比较少，会限制输入功率电流、会产生较大的寄生参数、也不利于芯片满载时散热，建议先尝试从C3飞一根最短距离的粗线到VIN管脚，提高输入的供电能力。
您MP4575芯片是通过什么渠道获取的呢？

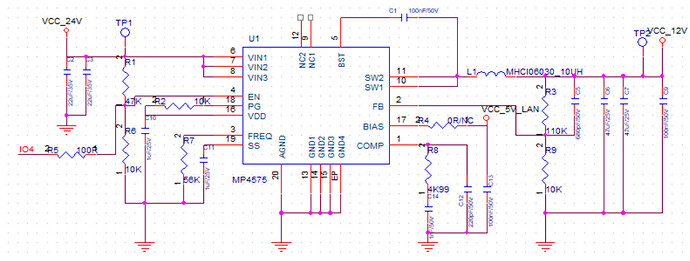

原理图需要修改的地方：
（1）COMP管脚的R8=510R,C14=47nF；
（2）FB管脚的R3=47.5k,R9=4.32k；C5去掉；
（3）BIAS管脚的R4去掉；
芯片是代理商提供的，嗯，目前R4也是没有焊接的。请问分压电阻是怎么取值计算的呢？芯片目前没有带载也是没有输出的。
按照贵司的datasheet，如图下公式，如果输出12V，1A。R8得到的是148K电阻，与510R相差太大，其中参数是按照fc=0.1*910KHZ，GEA=540uA/V，C2=47uFX3，Gcs=12A/V。请问哪里是哪里有问题呢？
还请帮忙指点一下，感谢~
您好！您的应用选择900kHz的频率是有特殊的需求吗？对于25V转12V 1A的输出功率建议还是选择510kHz左右的低频，对系统的温升和效率都会有帮助。
COMP参数无特殊情况一般可以沿用EVB原理图上的推荐值，都已经经过AE的验证，可以全载范围获得比较好的系统带宽与相角。纯理论计算与实际测量结果会存在一定的偏差，不一定能稳定工作，还需要再经过实际的调试。
原理图调试参数：
（1）COMP管脚的R8=510R,C14=47nF；
（2）FB管脚的R3=47.5k,R9=4.32k；C5去掉；
（3）BIAS管脚的R4去掉；
（4）R7=100k；
您按照如上推荐参数设置好以后，可以通过示波器观察：
（1）Vin管脚电压（是否有24V）
（2）Ven管脚电压（是否有1.6V）
（3）VDD管脚电压（是否有3.6V）
（4）SW管脚对地电压波形（SW方波平台是否有24V）
（5）输出电压（是否为稳定的12V）
没有特殊的需求，嗯，我这边将参数更改至你建议的。
您好，过孔少，不仅影响功率传输，而且等效的ESL等阻抗会变大
可能是芯片内部出现了故障，例如过热、电压过高等导致芯片损坏。建议更换芯片并检查电路设计是否符合规范。同时，还需要检查输入电源和输出负载是否正常工作。
