MP3429 升压芯片输入3.7V输出12V 1A 为什么会出现输入掉电导致芯片重启

MP3429 升压芯片输入3.7V输出12V 1A 为什么会出现输入掉电导致芯片重启

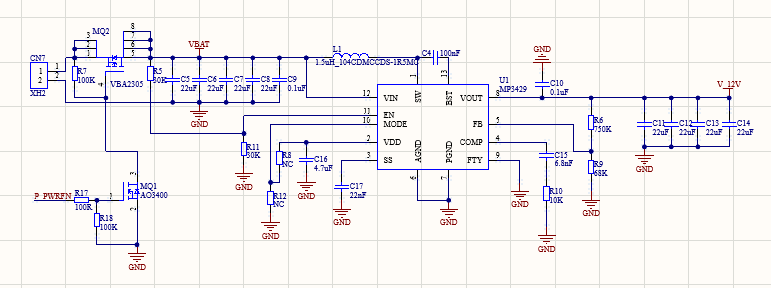

感谢您在MPS论坛上留言,请问您设计的原理图可以发一下吗?

图中您的EN设置的分压比例是1:1,输入掉电重启是在输入电压是几V的时候呢?是否有相关测试波形?
最低输入电压是多少?输入供电是什么电源?

1 个赞

锂电池供电,后来改直流源供电,电压升到4.5V的时候就不会出现一顿一顿的现象

+6

按理说3.9V的输入是能一比一没有多大问题,使能的电压有效最大不是1.3V吗

是否能对应抓一下SW管脚的波形?
从您提供的波形来看,系统工作状态并不稳定。
您的PCB设计截图方便发一下吗?

SW波形

目前来看应该是负载太大导致的,但是我升到4.5V来测的话,看输入电流其实只有1A左右,降到3.7V的话,电流应该也就1.5A,不应该出现这种不稳定状态

您好!通过您的PCB截图,FB走线又细又长,极易引入干扰,造成芯片采样异常,建议将FB bottom层过孔后的的走线割断,将R9、R6电阻焊接在芯片FB管脚旁边,Vout飞线,解决芯片受干扰的问题。


下面是MP3429规格书中建议的PCB走线,可以看到,FB电阻直接放置在芯片管脚旁边。

5V供电和3.7V供电效果不同是因为3.7V工作环境更恶劣导致的FB受干扰吗,受干扰后导致输入电源掉电吗

你好,我将VDD电容加大到10uF后,MP3429的输入掉的比较轻微了堵死的转态下掉到3.0V,能讲一下FB的工作原理吗,电流采样还是电压采样,为什么会影响输入端电压

FB直接关联MOS的开通与关断,设计上要遵循就近原则,FB管脚采样走线越短越好,以Buck为例:
