MP1530和屏上电顺序不一致

MP1530上电顺序是Vmain—>VGL—>VGH,内部固化了更改不了,但屏规格书要求是VGL—>Vmain—>VGH(查了十几款屏的规格书都是这样),和屏的上电顺序不一致。这个如果直接用会有什么风险?

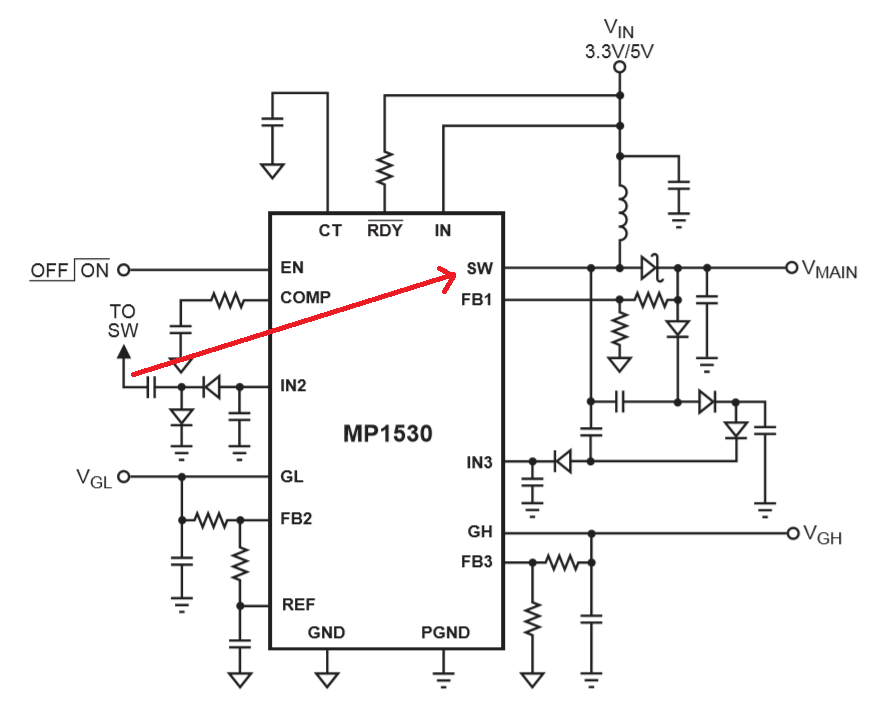

您好,如MP1530 结构框图所示, IN2是接到SW上,因此VGL是会晚于Vmain建立的。


需要和屏供应商确认更改上电顺序后会有什影响,是否会有花屏等现象。

1 个赞

还有个问题请教一下,CT电容值和各路延时时间的计算方法。规格书里只有个例子CT用10nF电容,延时如下,但没给计算方法。
规格书CT=10NF:VEN—>20MS后 Vmain—>10ms后VGL—>10MS后VGH
如果要做如下延时CT电容需要多大,目的是用MOS控制Vmain,使其在VGL和VGH中间上电。
VEN—>40MS后 Vmain(芯片)—>20ms后VGL—>10ms后Vmain(MOS控制)—>10MS后VGH
