MPS8007

[2642072223]

我用MPS8007做POE受电，非隔离，没接负载，但是输出400MS电压后，隔1450ms后再输出400MS电压，不知道哪里出了问题？下面是电路图：

[2642072223]

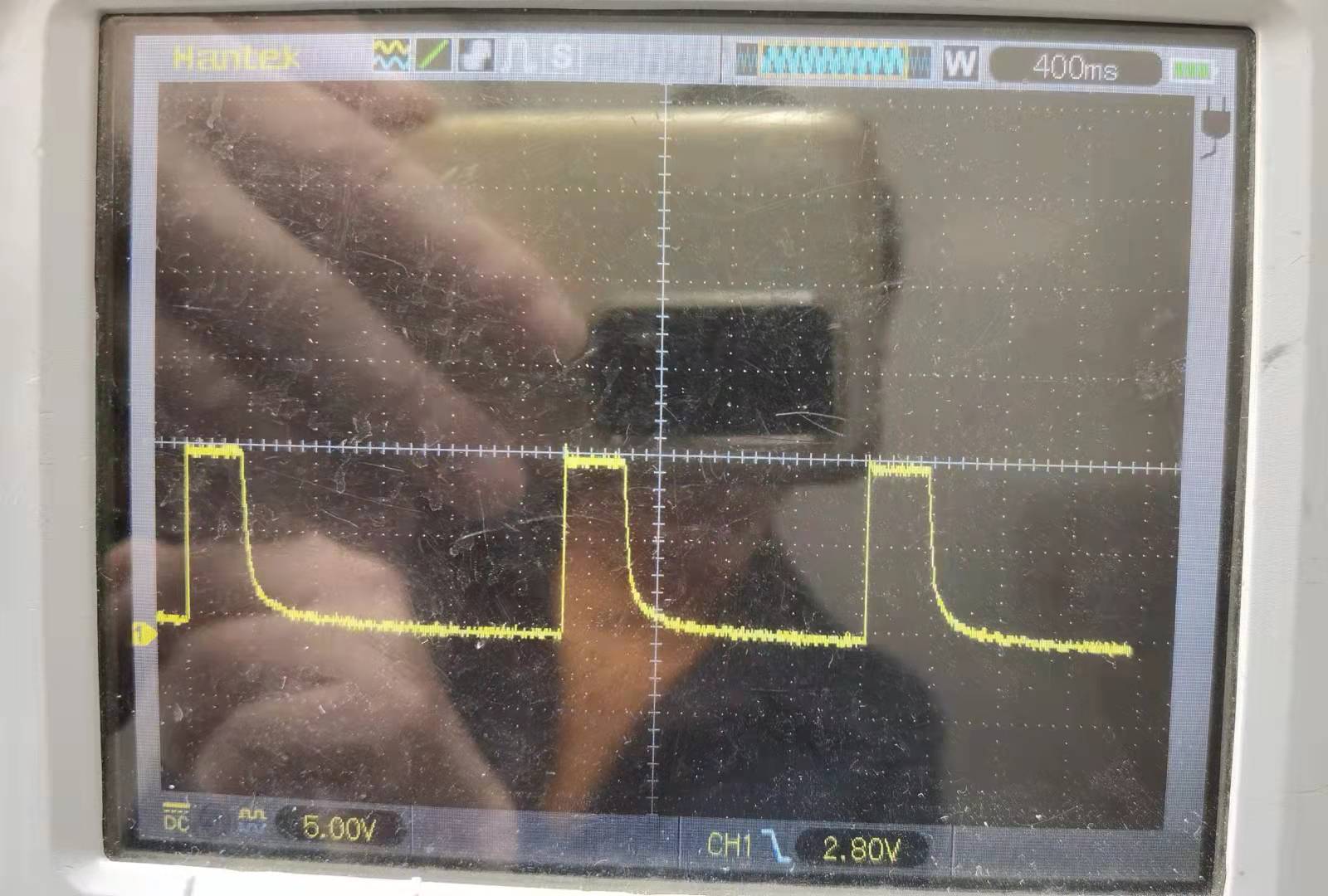

输出波形图：

[Baily.Wen]

您看看MP8007的输入电压波形是否稳定？

[2642072223]

我用一个好的设备，POE供电是没有问题的，换成MPS8007的后的输入电压波形：

[2642072223]

输入电压波形：

[Baily.Wen]

这个有点像前端PSE主动关掉了输出，在MP8007输出端加点负载看看？

[2642072223]

负载加51R了后，输入电压保持48V不变，但是芯片发热，去掉负载，输出电压为-2V，芯片一直发热，估计芯片坏了

[2642072223]

我换了芯片，把负载改为150R/2w，输出还是一样（400ms5V，1450ms0V，我把R49（R1)改为110K,R48(R2)改为68K）

[2642072223]

负载调为80R的时候 ，固定输出5V，但是输出的波形有锯齿波

[2642072223]

输出5V有锯齿波，电感器有明显的吱吱声，电感器与MP8007端口的波形如下：

[Fay.He]

您好! 是否可以提供PCB设计截图？SW管脚测试波形可以提供吗？类似下方波形：

[2642072223]

这个就是SW端的波形：

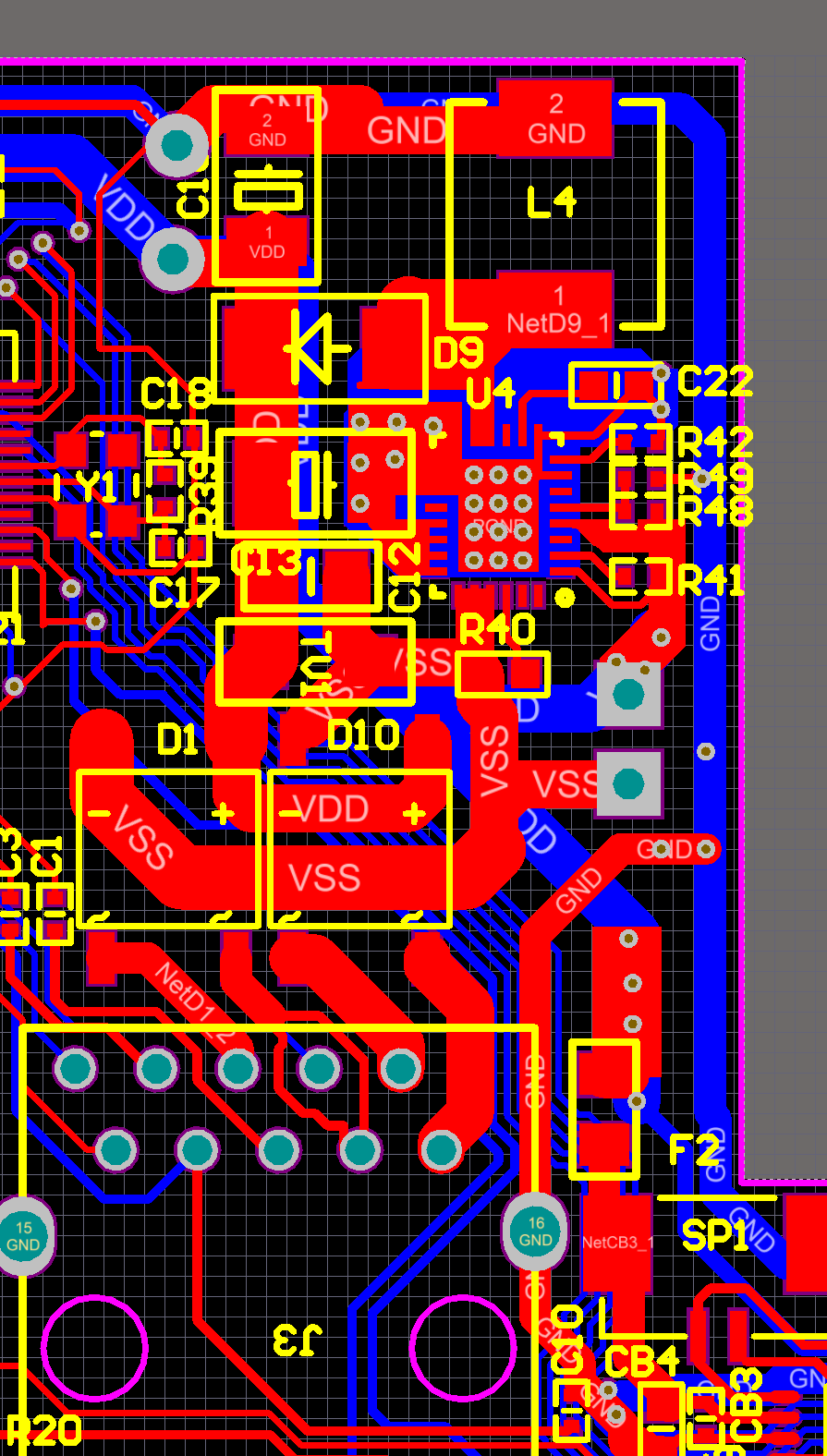

PCB的设计截图：

[2642072223]

[2642072223]

负载680R的电阻并联8个

[Fay.He]

您好！通过您的PCB可以观察到网络变压器的VSS和芯片底部的PGND焊盘并没有按照规格书中的要求：进行打过孔与铺铜，导致输出功率受到限制，无法正常带载。建议分别给PGND与VSS网络增加比较粗的电线（飞线），通过飞线进行分流，增加输出能力，芯片底部的PGND焊盘需要焊接在PGND网络上。如下图所示：

[2642072223]

非常感谢，我重新画了PCB，帮忙看看行不行

[Fay.He]

您好！您图中功率网络未进行铺铜设计，为了更好的散热，需要在功率网络进行铺铜，如下图标注要求：

[2642072223]

按照要求，电路板重新布板，但是输出的5V电源不理想，输出有锯齿波，帮忙看看哪里还有问题

[Fay.He]

图中负载多少A？有没有对应的SW管脚波形？

[462376819]

请教一个问题，这芯片做非隔离方案时，VSS/PGND/VoGND如何桥接呢？ 单点接地，还是通过TVS OR 电容相连？
