请问下在DC-DC在线设计里面为什么找不到MP9447？

1056638892 · 2021 年10 月 27 日 04:48

请问下在 DC-DC 在线设计师里面为啥找不到MP9447这个芯片？无法进行在线设计？
我看这个芯片现在还是在供货的，并且在官网可以搜到手册和介绍，但是在DC-DC设计师里面找不到关于这个芯片的设计模型。
我之前使用过MP1584和MP38892 在线设计师给出的电路跟手册上给出的稍微有些不同，并且DC-DC在线设计的实测效果会更好一些。

Fay.He · 2021 年10 月 27 日 06:20

您好！MP9447还没有在线设计程序，您可以先参考其规格书中推荐的参数进行设计。或者联系MPSNOW线上技术工程师进行相关设计： MPS NOW 在线技术支持 - 支持 (monolithicpower.cn)

1056638892 · 2021 年10 月 27 日 06:22

好的我现在就是按照手册给出的电路图画板测试的，刚刚发板，后天就可以拿到手测试了，问下这个9447的在线设计程序什么时候可以上线？我到时会再做一版对对比测试下。

Fay.He · 2021 年10 月 27 日 06:47

您好，目前不会有MP9447的在线设计，有问题请随时联系MPSNOW。 MPS NOW 在线技术支持 - 支持 (monolithicpower.cn)

1056638892 · 2021 年10 月 27 日 12:09

还有个问题，封装中这个引脚是NC 原理图中也没有链接任何电阻，但是在你们的PCB 布局示例图中连接了一个R6？？？我也没找到R6的阻值是多少原理图中的元器件编号跟PCB 示例中的编号也对不起来…

Fay.He · 2021 年10 月 28 日 02:06

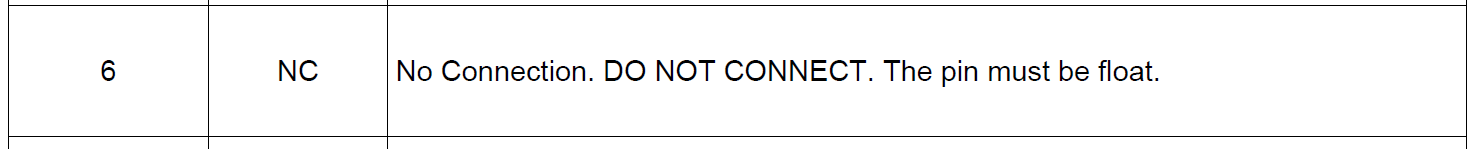

您好！MP9447的6号引脚按照规格书中管脚描述的要求悬空即可。MP9447与MP4470是P2P的，它的PCB layout建议基本与MP4470相同（MP4470的6管脚是PGOOD，而MP9447的6号管脚是NC）。
