在诸多角度位置传感器的应用中,磁钢的选型设计尤为重要,差之毫厘失之千里,而磁场又是看不见,触不着的玄物。传统的电磁场仿真软件,界面复杂, 割据了电脑大量的资源。MPS磁钢设计工具,界面直观,输入磁钢形状、机械结构、芯片位置、安装误差等参数,即可获得准确的仿真结果。
1、选择机械结构:磁钢位于芯片上方,无BCT补偿要求;
2、选磁钢形状:圆柱体结构;
3、选择芯片位置:已知芯片位置,或者选择通过移动确定最好的位置;
4、输入剩余电磁感应,如果不知道的话可以选择参考值;
5、选择芯片类型和安装误差;
6、高级参数设置,模拟设置的误差对传感器性能的影响,该项可以不填。

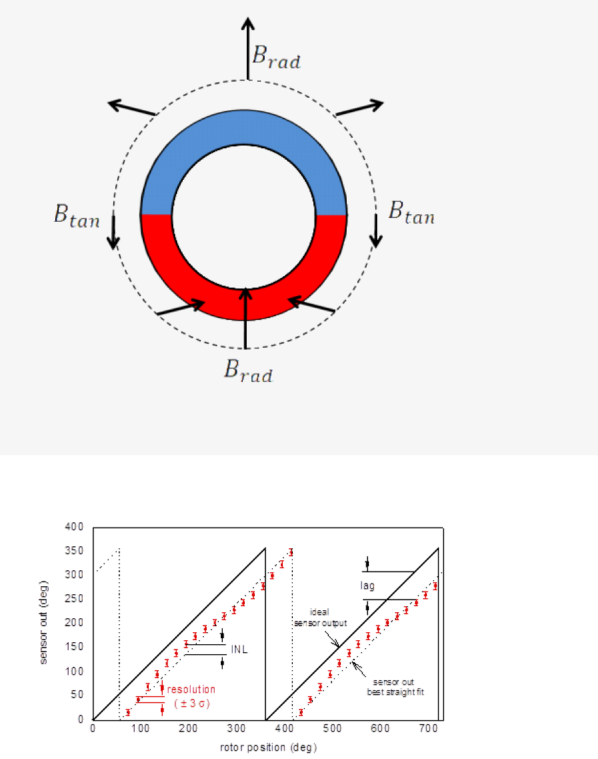

输入相应的参数后,得到如下的仿真结果:
