【DCDC设计】DCDC设计工具—记一次不久之前对工业串口屏幕调试的过程

0. 序

关于DCDC设计,一直是一个讲起来简单,做起来复杂的事情,简单的供电需求可以直接用模块代替,但是对于设计师来说,是一个复杂的工作,所以需要一些时间去仿真,测试调教,前不久真巧遇到一个设备需要调试,就有了今天的体验过程。

1. 背景

一月前有朋友托我调试一个工业屏幕产品。长期工作后会死机,观察网口灯得知是系统在反复重启,拆开机器,听到有电感啸叫的声音,得知应该是输出不稳定。

板子上面看了一会,知道主供电为MP4459丝印N4FH,作为独立的模块存在。

分析了一下
产品故障是因为工程师没测算好电流,背光亮度最大的时候,会引起电源芯片功率达不到,而导致整个系统重启后卡在内核启动阶段。

得知了是MPS的产品,心情大爽,因为数据手册和产品选型都及其方便。

每次上MPS都和逛淘宝一样方便,总能一步步引导我找到想要的产品。

2. DCDC在线仿真工具

就拿这个工业设备的电路来讲是MP4459,1.5A的输出,在屏幕被人改过最大亮度后(工厂嫌弃屏幕不够亮),就需要增加功率。

接着开始找资料。
读了一会数据手册,觉得没必要了,直接打开在线工具。

相关系列资料都特别明了的显示出来了。
可以很直观的搜索到想要的相关系列,这样就给选型带来很多方便。

直接调整想要的数据参数

建议1

重要数据是做了校验操作的,但是这里如果能根据Input电压更改,那么会更加顺畅。

建议2

当输入超过输出功率的电压时,提示超出范围,随后便无动作,这里最好是有推荐同系列更大功率型号的推荐,方便选型参考和设计参考。

相关参考电路的元件,也发生了变化。这里增大了输入电压,和输出电压

与数据手册中的对比

布局参考不会发生改变,并且上方有表明布局提醒,这个比翻数据手册贴心很多。

建议3

还是数据手册上更清晰一点。可以放大看细节,这个地方有个有相关功能

与数据手册上的对比。

手册上的封装参考是不是可以加上呢,对于临时查询来说,很重要的功能

最后看最重要的曲线,这里的曲线是动态生成的,所以对比文档上死板的图片来说,这个地方很重要。这是很重要的功能。

动态生成的曲线

文档上的曲线

对比4459,4460能力更强,只需要简单调整就可通用,随后更换mp4460解决问题。

问题1:切换型号时候参数没能得到保留。

问题2:建议这里增加单位识别的功能


3. 使用感受&建议

MPS作为产品使用和官网资料体验最好的厂商,这里引入使工程师工作生产能力更加高效的在线工具,是很强的一个产品使用上的提升,这个工具该有的设计参数都有,太细节的体验都试过了,能满足我的需要,在一定程度上来说,可以是一个熟悉mps产品的设计人员,可以大多时间抛弃细读数据手册,直接使用在线工具开发仿真。

但是工具还是有一些小问题,建议和修改如上,作为工具,更多是要让设计人员从众多未知的型号中选出适合自己的,希望能有更多推荐功能,更多人性化的小细节的补充。

再次赞一下这个工具,论坛支持Markdown的形式也很喜欢,会经常回来看看。

最后新发现了一个BUG

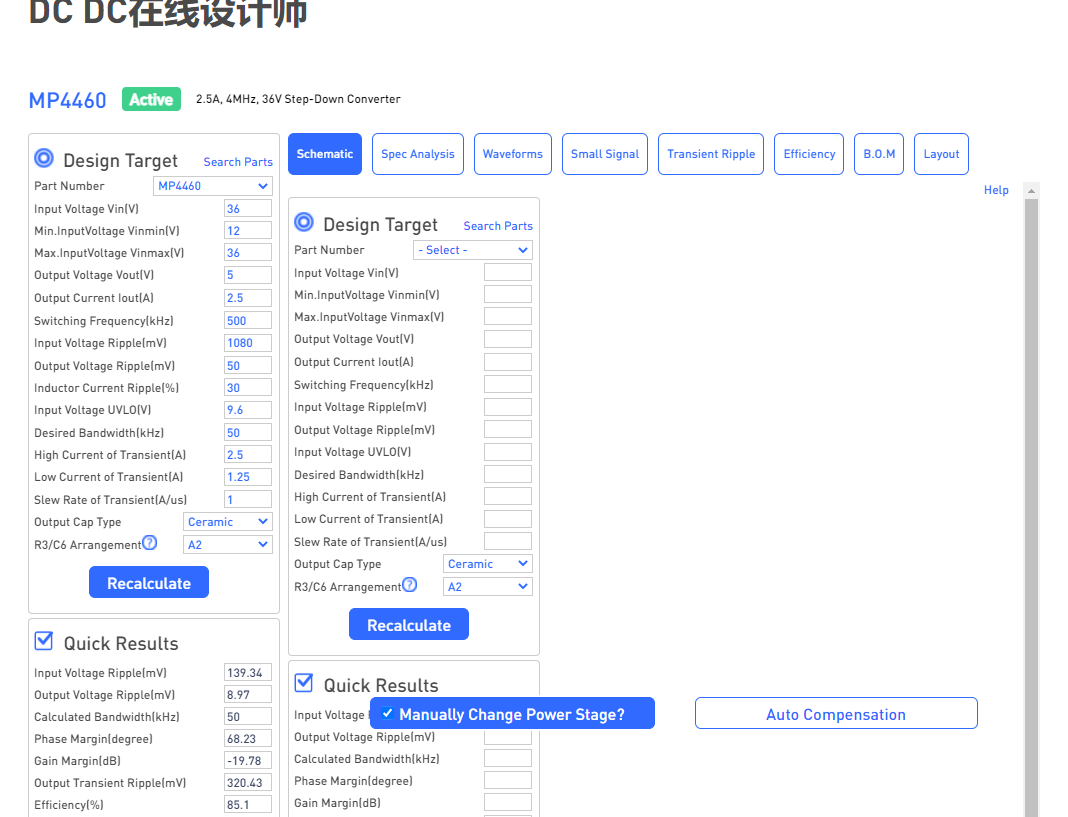

应该是存储以session的形式存放的,长期不使用,session过期之后会出现这种窗口套娃的情况,建议增加过期提醒,或者Try Again之类的提醒

图有点多,辛苦了
