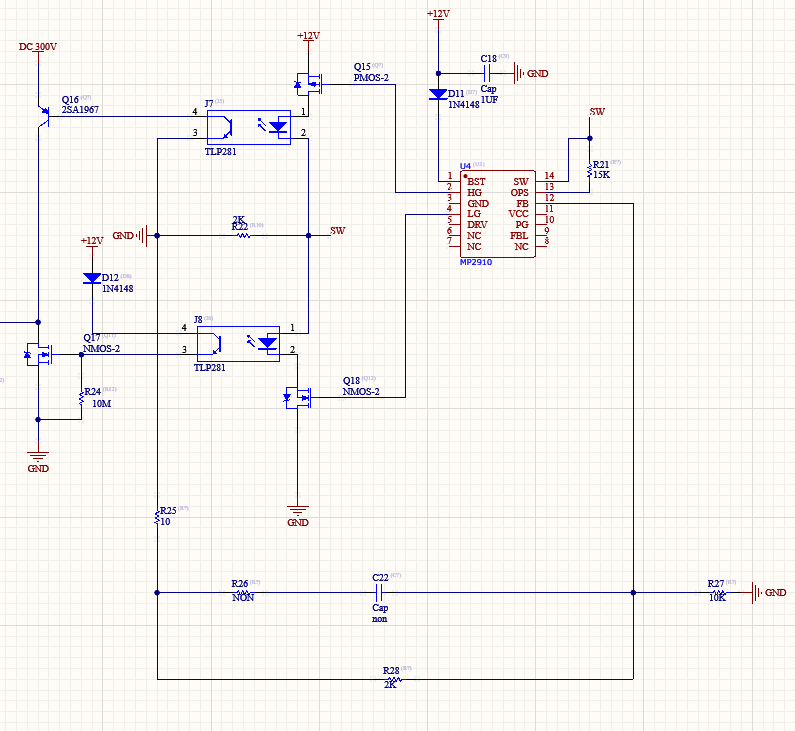

你好，我最近打算使用MP2910控制器搭建一个BUCK降压电路。
上管的后级和下管前级分别串联光耦控制高压部分的PNP管和N-MOS。因为没有合适的PMOS管，只能用高压PNP管替代。
主要输出VSOUT电感电容什么的就省了，直接串一个电阻接地，能给光耦提供工作电流就好。
那么问题来了：
一.理论上讲大概可以这么控制吧？
二.如果上管直接用Pmos管？那应该就不需要自举升压电路了吧。
此时SW引脚直接接地吗？还是说依然要像上图那样给一个反馈？
或者换句话说，这个芯片是:
1.自动控制HG/LG必然同时输出一个波形反向的方波？还是说，
2.必须靠输出反馈给SW的电压控制high gate？
1.LG输出固定的方波。
2.SW没反馈电压的时候HG输出+，但是Vgs电压不够，无法导通。
3.下管导通然后关闭，自举电路充电完成并工作。VBST+Vsw=Vgs>10V，上管导通，对外供电。
5.SW反馈电压升高，HG输出负电关闭上管。同时下管导通。
6.进入3.
不知道是不是这么控制的。感觉有问题。
如果是使用2控制同步的话，不能换Pmos。因为上下管会同时打开。
如果是1这样控制的话，上管还是不能用Pmos管代换Nmos。因为也会同时打开。BST要输入负电？
但是如果是1的话，电路可以更加精简。（回复在二楼）
三.然后芯片正常工作需要OPS脚串连电阻后接12V吗？
不太理解OPS脚位的作用。
按照PDF的典型应用电路:
1.工作时SW会提供一个电压给OPS，
2.然后ENable输入高电平会直接导通三极管拉低OPS脚位的电压，
所以OPS的话应该是接地芯片才工作？
这是个负载反馈电路？随着负载减小SW反馈给OPS电压会增大。以此减小占空比让芯片减少工作而省电？
还是说完全没关系呢。
谢谢。有元器件比如光耦型号没改高频，电阻啥的没添加以及某些值没来得及算，看起来比较离谱。
感觉IHG和ILG datasheet里输出就挺离谱的，竟然高达0.6A~1A。都能直接驱动光耦了吧。三楼直接省略一级的mos管，可行不？
