MP8007H 13W PoE小型化方案设计

MP8007H 是一款集成式 IEEE 802.3af 受电设备,带 PD 接口和电源变换器适合隔离式或非隔离式 13W PoE 应用。

PD 接口具有 IEEE 802.3af 的全部功能,包括检测、分类、120mA 浪涌电流限制功能、840mA 工作限流和 100V 热插拔 MOSFET。

DC/DC 变换器使用固定峰值电流和变频断续导通模式(DCM)来调节恒定输出电压。在反激模式下,采用原边控制,无需光电耦合器反馈,简化了设计。180V 集成功率 MOSFET 可针对各种宽工作电压应用优化该设备。

该设备的保护功能包括过流保护、过压保护、开路保护和过温关断保护。

MP8007H 支持适合 PoE-PD 应用的前端解决方案, QFN-28(4mmx5mm)封装。

以下来分享一下MP8007H 13W PoE小型化方案设计:
1.实物展示:

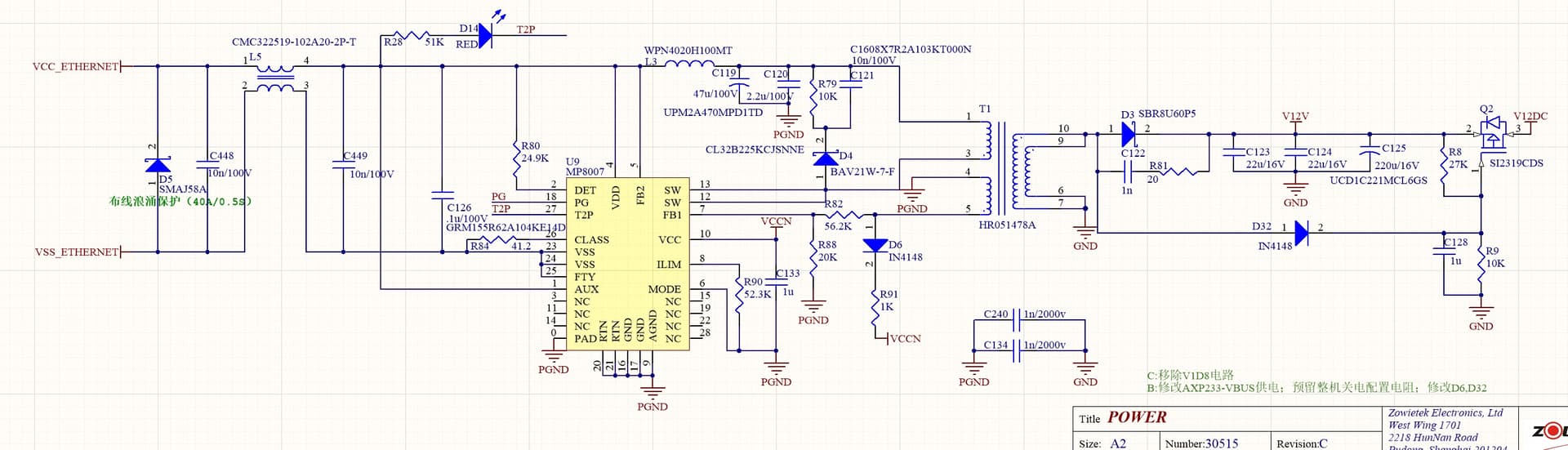

2.原理图推荐:

3.PCB推荐设计:

4.稳态测试波形:
48V→12V@500mA. Room Temperature=26℃,R3=62K, Ipeak=1.7A

5.温升测试:

6.CE传导测试结果:
Vin=48V, Vo:12.47V/800mA, Output Power: 10W

更多设计资料,请联系MPSNOW获取: MPSNow-为您提供各类技术支持 - 联系方式 (monolithicpower.cn)

3赞

请教下电流测试波形,你们示波器采样方式是高分辨率取样?还是峰值取样?还是普通采样?

您好!电流波形使用的是泰克TCP0020(20A电流探头)插入示波器后,消磁测试所得,使用的是默认参数,没有进行额外设置。
