关于MPQ2908问题咨询


我看了MPS的一个参考设计,链接如下:
MPQ2908-适用于汽车系统的48V降压变换器biwmp_gaNzE0NzI0Mjg3LjE2NDc3NTgzOTQ._ga_XNRPF6L9DD*MTY1MDg5NjkzMS4xMi4xLjE2NTA4OTY5MzEuNjA.&_ga=2.253172105.101267020.1650849395-714724287.1647758394

MPQ2908-适用于汽车系统的48V降压变换器
描述

新型汽车设计均采用48V电源系统,以减少车辆电缆线束中的功率损耗并减轻重量。但在满足EMC规范方面,48V电源设计正面临挑战。只有周全的组件放置和PCB布局,配合以频率扩频(FSS)等技术,才可能满足规范要求。

本参考设计提供的48V至12V降压变换器能够提供15A电流,同时符合CISPR-25 等级5 EMC标准。

以上是描述,如果我不需要15A电流呢,例如我只需要3A就够了,我该如何替换掉这个参考设计里的电感值呢?包括其他的电路呢?

我简单的在图片里标记了一下,我的疑惑点。


主要就是我想了解,在这个参考设计的12V15A,调整成 12V3A,不知道是否可行,调整后的效率如何?请你们指点。额外就是,现有的电感,对于我的PCB尺寸来说,太大了,我想使用更小封装的尺寸。

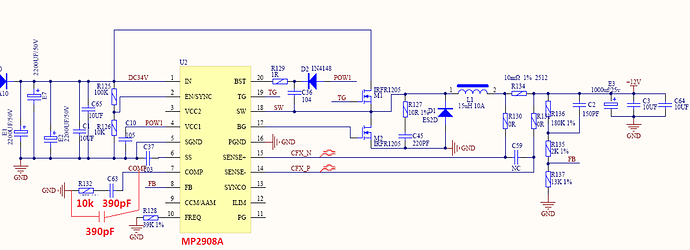

您好!MP2908A输出12V 3A参考设计图供您参考设计使用:

1赞

您好,能麻烦您回答一下我提的问题吗?谢谢啦

您好!关于您的问题解答如下:

  1. L4与L5的主要作用:滤除高频共模噪声,优化EMI性能

  2. 关于电流采样电阻设置(MPQ2908A规格书第21页),SENSE-与SENSE+要求设计差分并行走线:

  1. 关于电感选型计算(MPQ2908A规格书第22页):

  1. 效率与以下因素相关,具体要看您实际选用的物料与设计:
    (1) 功率开关Q4、Q5的Rdson与Qg值
    (2) 电感感量
    (3) 电感DCR
    (4) 开关频率Fsw
    (5) 输入电压大小
    (6) PCB布局、功率器件的散热设计

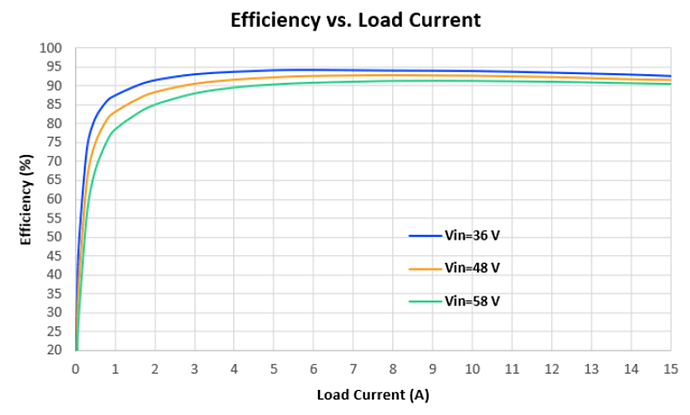

    参考设计中效率数据可以作为参考,在设计合理的情况下,12V 3A输出效率可达85%以上:

1赞

谢谢您的热心解答,看好MPS :smiley:

感谢您对MPS的支持!
若需要MPQ2908A AD版本的PCB设计参考文件与环路参数设计计算表等设计资料,请在官网填写技术咨询表单,联系MPSNOW后台工作人员获取: MPSNow-为您提供各类技术支持 - 联系方式 (monolithicpower.cn)

好的,已申请,期待回复。
