bode 100 操作指南

小信号测试中常用的工具Bode100包括硬件和软件两个部分:
硬件部分 :其硬件主题是由Bode100分析仪和注入变压器B-WIT 100两个部分组成,如下图所示:
(1)Bode100 分析仪


(2) 注入变压器B-WIT 100:
一种1:1高带宽的注入变压器,其作用是将小信号注入到DUT设备中,起到隔离作用,避免分析仪对DUT造成干扰。

(3) 将两部分硬件进行连接:

准备两只10:1 普通示波器探头,譬如P6139 或者TPP0101,红色和黑色香蕉型钩子一对,一条BNC 线。 请不要用1:1 和10:1 二合一衰减探头,以免误操作。(特别提醒:如果被测电源输出电压大于80V 请使用高压差分探头,否则损坏仪器)一只示波器探头连接CH1,另一只示波器探头连接CH2, 主机的OUTPUT 端口与B-WIT100 Input端之间用BNC 线连接起来。在实际测试电路中,一般在输出反馈电阻回路上串入一个阻值很小的电阻(10~20Ω),在串入的电阻两端通过小信号测试仪器将一组信号注入环路中,再将注入环路的信号接收,通过软件将环路响应情况绘制在波特图上,如下图所示:


软件部分: 对于环路测试而言,我们在连接好硬件部分后,接下来就是对软件部分的参数进行设置
1. 首先在bode100官网下载并安装所需软件:Bode Analyzer Suite.
2.检查bode100主机上电后Green LED是否亮起,并且将bode100 主机通过USB接口端与电脑进行连接,打开软件。

3.在进入软件界面后,先选择测试的模式,对于环路测试而言选择下面的测试模式。

4.在选择好测试模式后,检查主机是否与电脑通讯成功,如果通讯成功会看到界面如下:

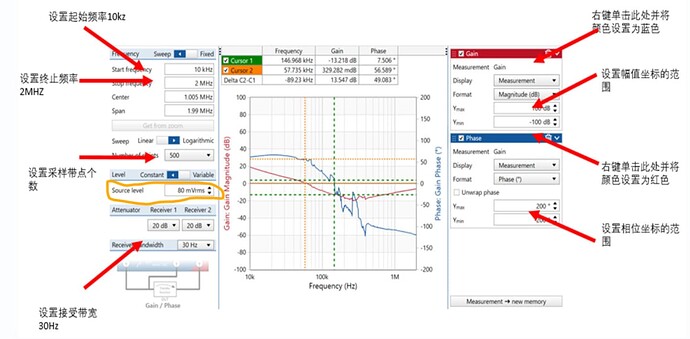

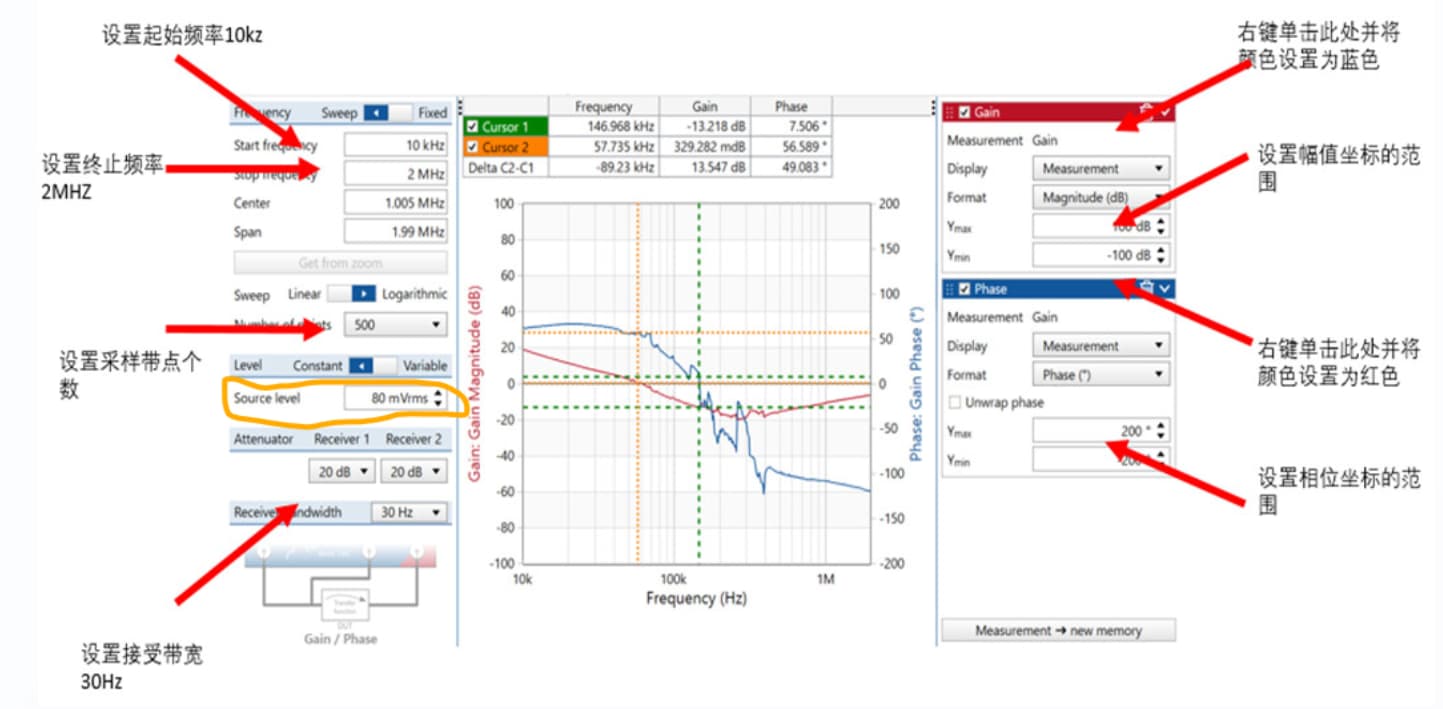

5.按照页面操作,将各个参数设置为如下的参数

6.参数设置好之后,点击如下图所示的图标

7.将开关按照下图所示进行正确对拨。




8.在矫正成功之后,开始扫频: 点击Single Measurement 单次扫描就可以。为了使得测试结果更便于我们读值:在图形显示区域直接右键,选择Auto Optimize。Cursor 1 和Cursor2 都打钩选上,直接在如下两个位置直接输入0,则对应的增益和相位,数值就自动量测出来。
实测部分 :以EV4420A-J-00A为例,测试条件为13.5V→5V@1A。


当我们按照上述操作步骤,可以得到小信号测试结果,如图所示。

由上图可知,EV4420A-J-00A系统的带宽为37.665kHz,相位裕度为70.238°,增益裕度为-12.956dB。由此可以得出结论:EV4420A-J-00A中的参数设定符合系统稳定性要求。

10 个赞

请问一下您这开关频率是多少呢?

好帖子,收藏!!!!!

如果是问MP4420A的话,是固定410kHz的开关频率

1 个赞

请问相位裕量是越大越好吗?如果相位裕量过大会对系统造成什么影响呢?

相位裕度过大,会使得系统动态性能不好

1 个赞

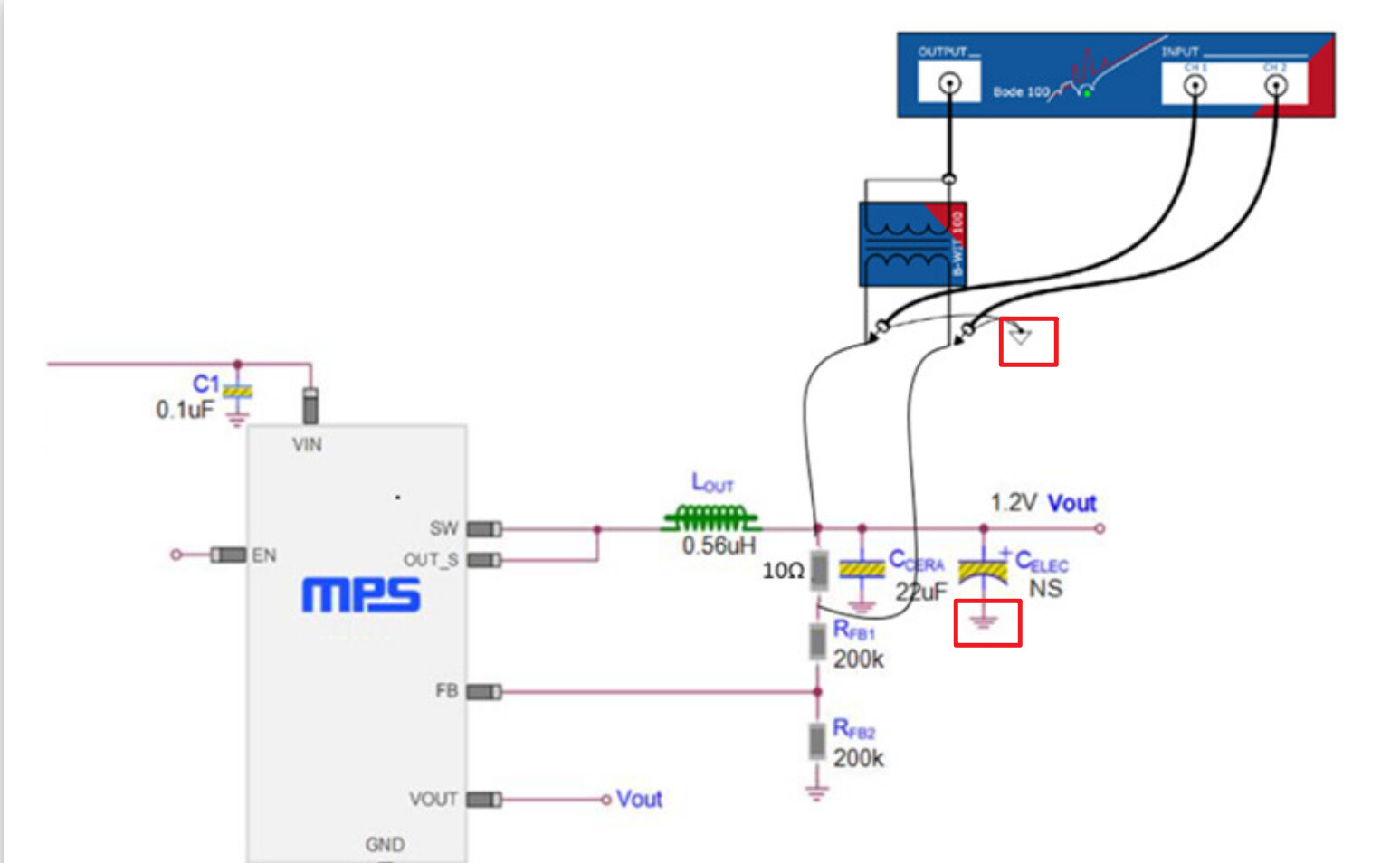

这两个地符号不一样,请问是同一个地吗?

是同一个地

请问使用bode100测量时,注入信号的功率source level应该如何选取?是否需要考虑当前DCDC电路的纹波要求。例如,一颗12V转0.9V的DCDC,其输出纹波要求为0.9*5%=0.045V,当注入电阻为10R时,由P=U^2/R=*0.045*0.045/10=0.2025 mW,因此Source level = 10lg0.2025 = -6.9dbm,即注入信号的功率要小于-6.9dbm。因此选取-7dbm或-8dbm。请问上述的注入信号功率值选取正确吗?(实际测试时发现取值为-7dbm时,测得的曲线仍然存在一定的波动,不光滑)

有量过稍微增加一点注入功率的情况吗?曲线是否会有所改善变得光滑

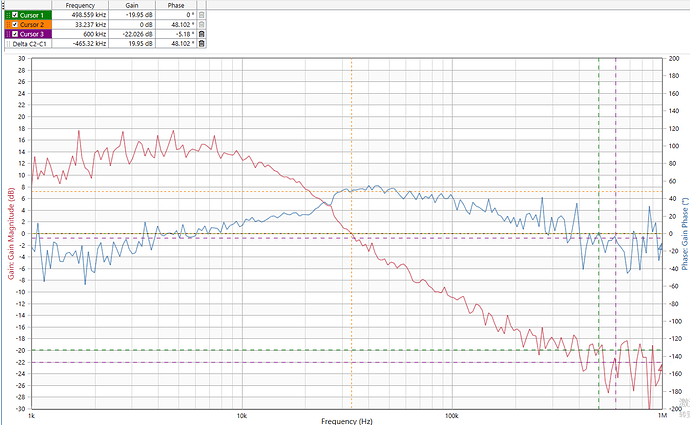

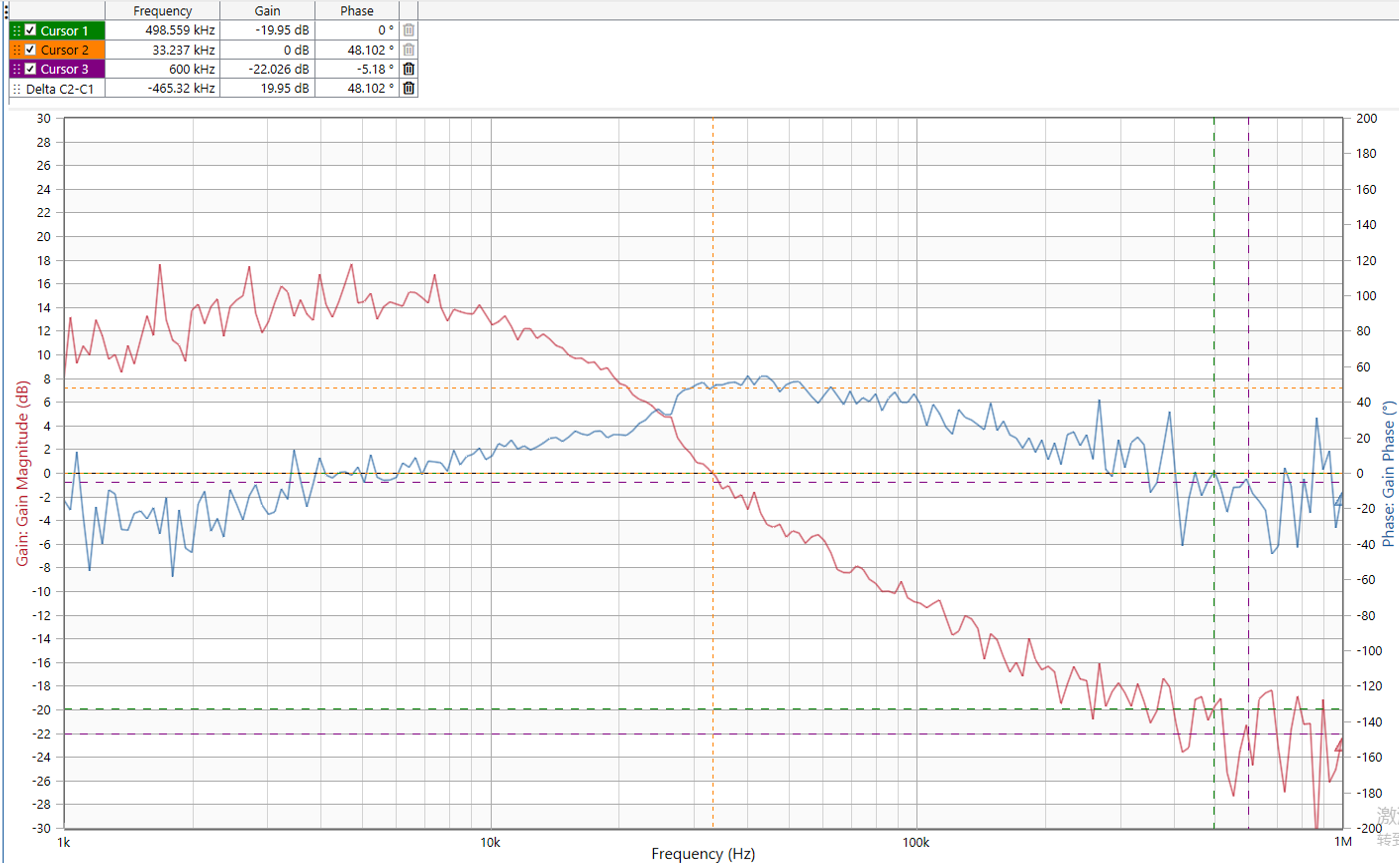

感谢回复,注入电阻10R保持不变,尝试增加注入信号功率到0dbm。波形会略微光滑些(红色为增益曲线,蓝色为相位曲线),如下所示。对比发现与-6dbm时的波形无明显的改善。测量DCDC的输出电压,此时最大电平已经到0.97V,大于后级电路的0.95V的输入要求范围。请问在测试DCDC环路稳定性时需要断开后级的电路吗?如果需要断开后级电路,电子负载的参数设置是根据当前后级电路所需电流进行设置吗?谢谢!
