MP8759GD 输出电流过冲大

zhang.tao · 2022 年6 月 6 日 00:53

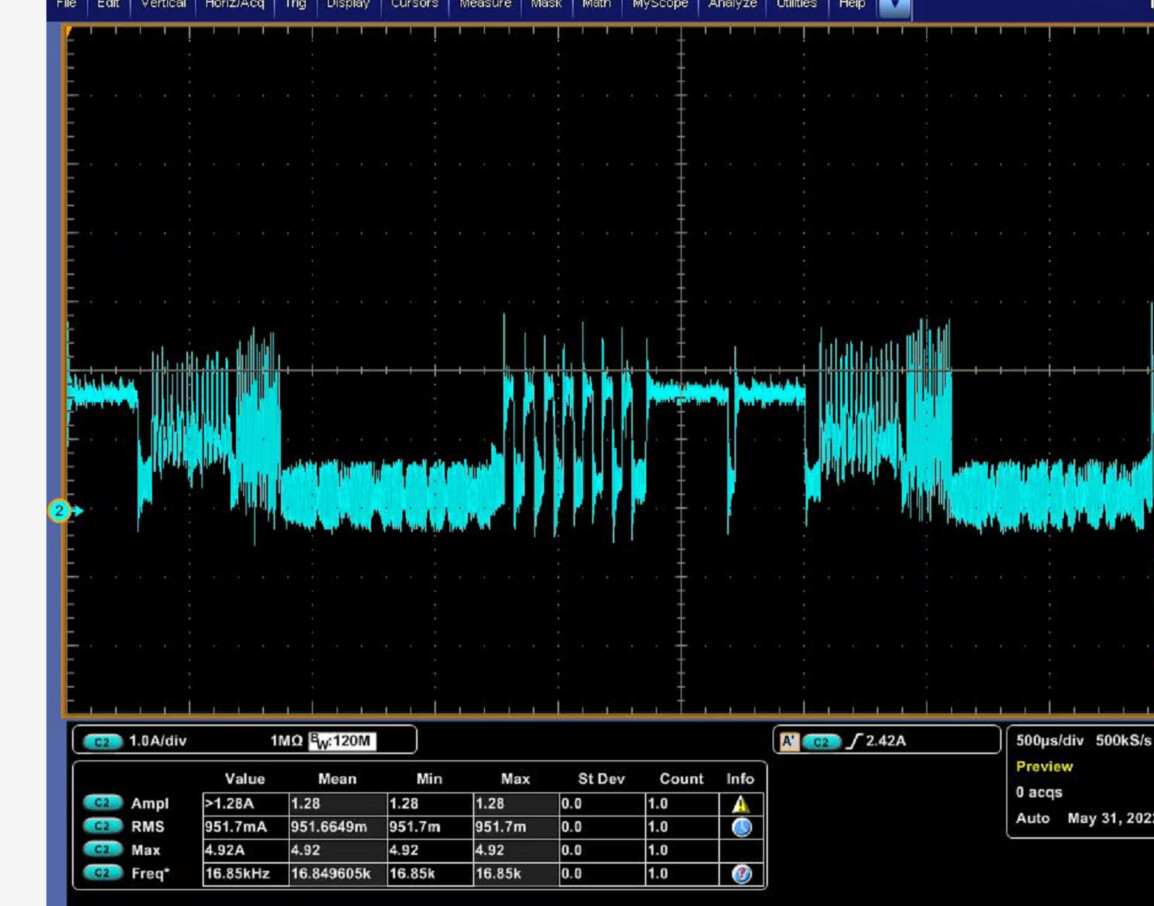

使用8759设计输出电流5A@0.9V，实际应用时测量输出电流波形上下过冲比较大。波形如图

Fay.He · 2022 年6 月 6 日 01:42

您好，请问5V @ 0.9A是什么负载？是否可以提供原理图与PCB截图？

zhang.tao · 2022 年6 月 6 日 02:18

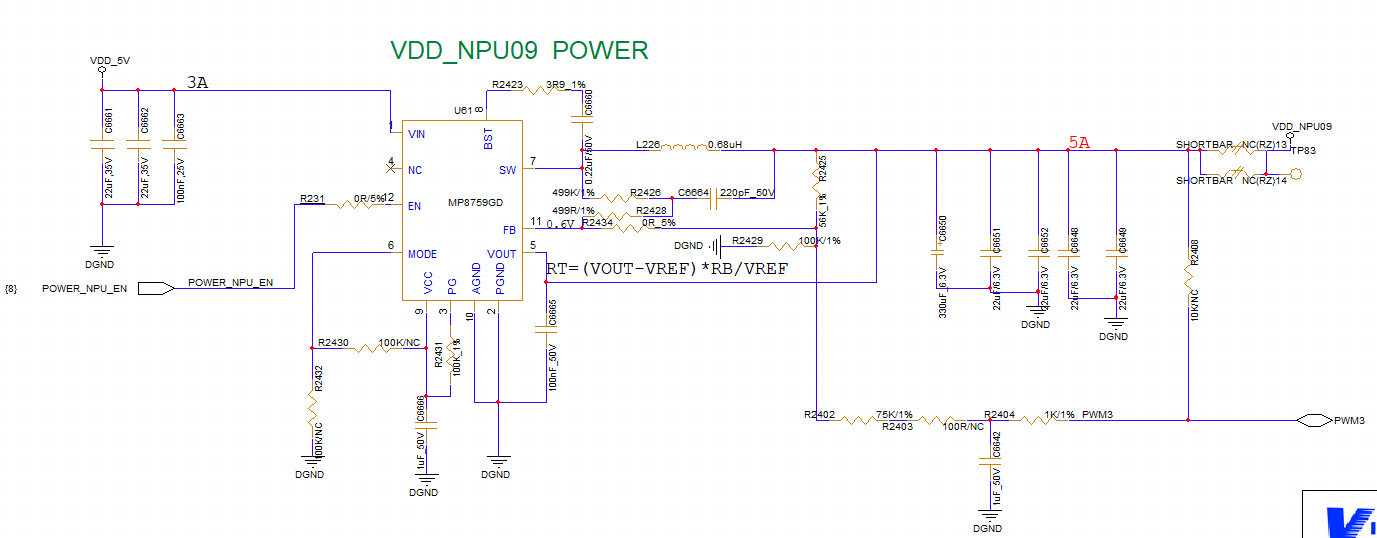

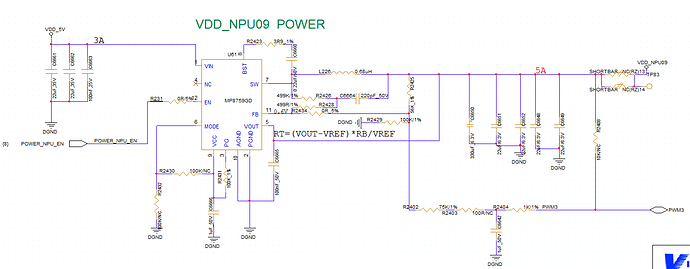

原理图如下

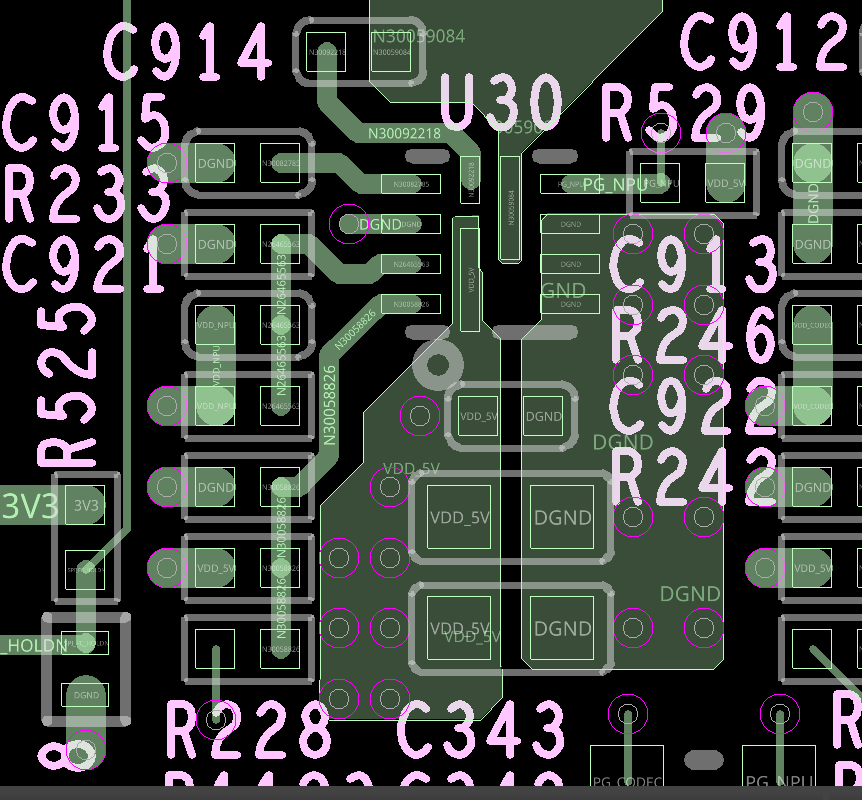

zhang.tao · 2022 年6 月 6 日 02:23

zhang.tao · 2022 年6 月 6 日 02:33

另外输出是5A@0.9V.

Fay.He · 2022 年6 月 6 日 03:38

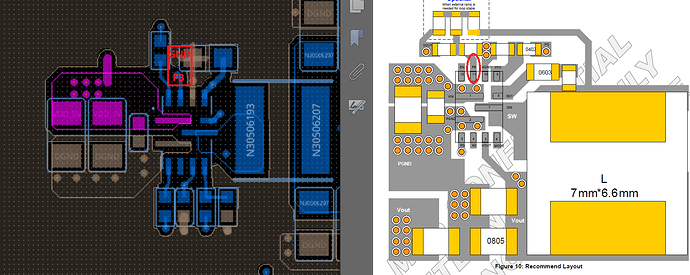

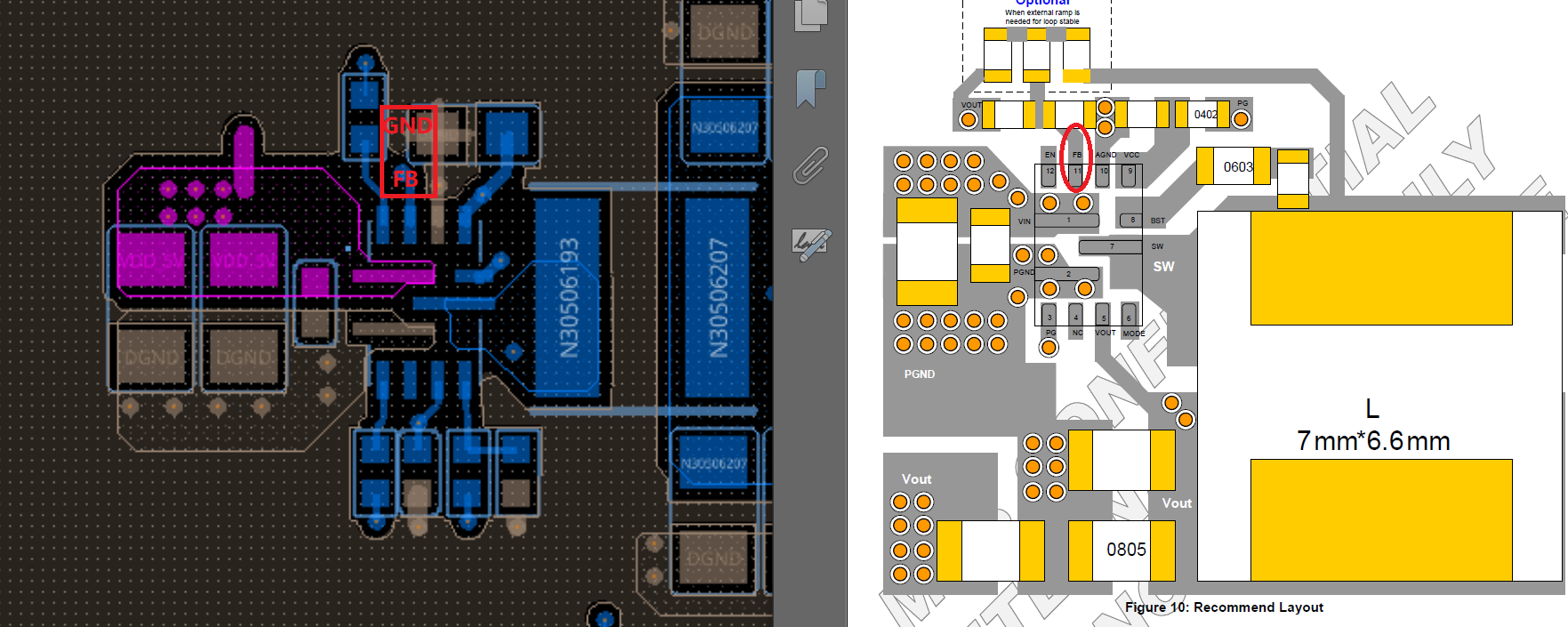

您好！FB电阻需要与芯片在同层放置，打过孔会引入噪声。需要再观测SW管脚波形，建议重新改PCB layout。
目前调试可以尝试R2434换成47k，FB对地并联10pF电容。

zhang.tao · 2022 年6 月 6 日 05:04

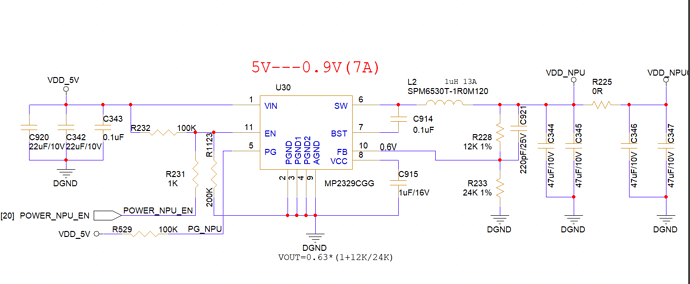

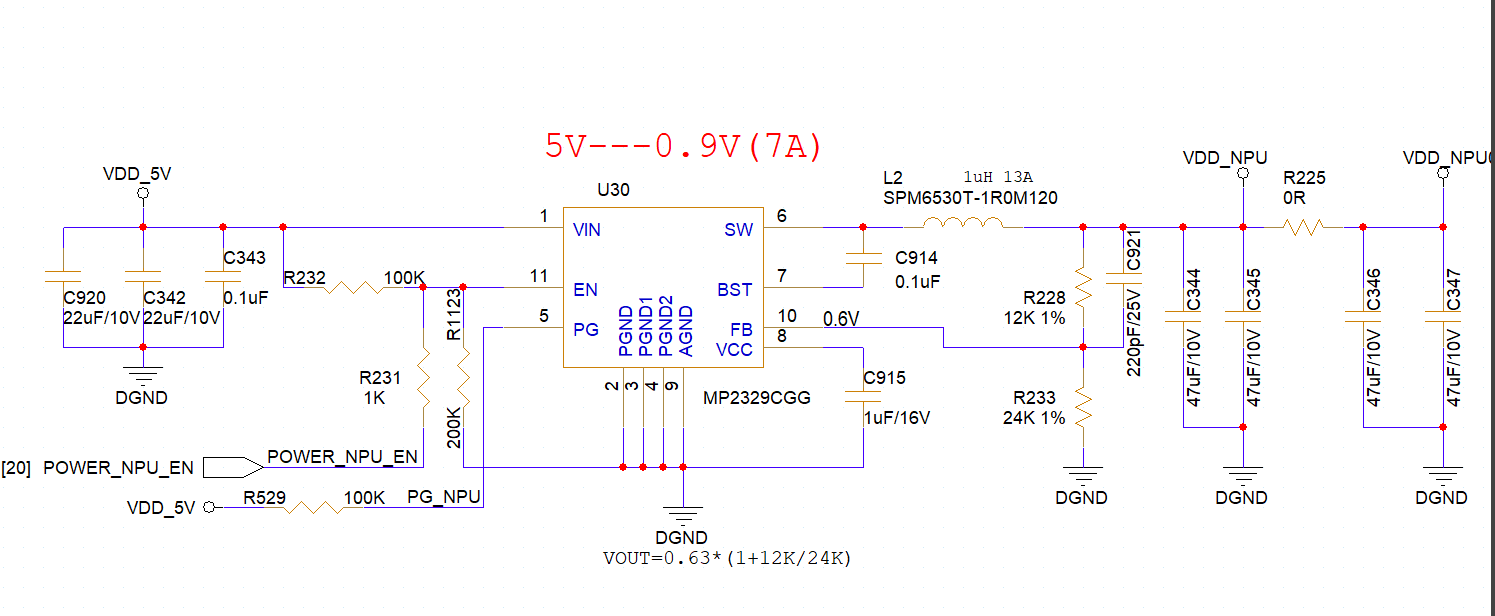

我们使用另外一款MP2329芯片，FB电阻也是在同面，但是还是有相同的问题。

zhang.tao · 2022 年6 月 6 日 05:04

另外一款MP2329也有相同的问题。

Baily.Wen · 2022 年6 月 7 日 10:09

您现在带的负载是什么负载？是稳定的负载还是波动的？可否用电子负载进行测试？

Fay.He · 2022 年6 月 9 日 06:12

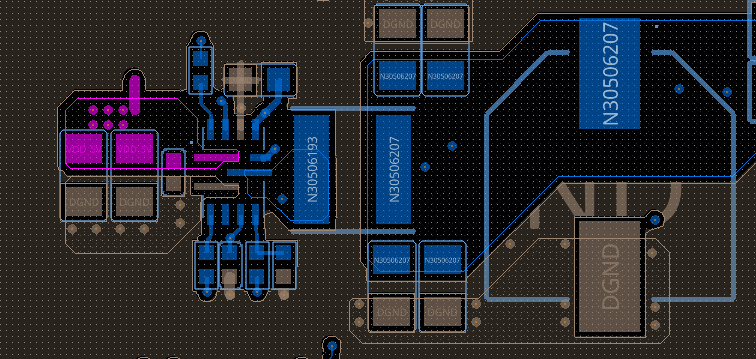

您好！PCB需要再把输出部分截图出来：包括L2、C344、C345、C346、C347，功率回路包括输入电容、功率电感与输出电容。
