上个帖子分享了开箱的喜悦，也简单介绍了我的作品制作目标，这个帖子介绍器件选型相关内容。
本次作品我走了点捷径，就是在一个普通的太阳能单车灯基础上进行改造，将其内部换上一个“智能芯”，即我设计一个电路板替代它原来的板子，这样改造起来，我就省掉了设计外壳工作，也不用在选型按钮、太阳能板、LED灯、蜂鸣器等外设上浪费时间，可以很快速的做出作品。而且做完的作品还可以实际使用，不会放一边做个纪念，实际意义更大。下图就是我要改造的单车灯。
图1、单车灯
改造的第一步就是拆解。下图是这个单车灯打开外壳后的图片。由图可见，这是比较简单的上下壳结构。上壳装有按键、导光柱和太阳能板。下壳固定有电路板、蜂鸣器、电池和照明LED灯。还引出一个蜂鸣器操作按键。
图2、拆机图
下面逐个分析里面的器件参数。首先是太阳能充电板，如下图，尺寸为60mm*30mm，中午正对太阳大概能提供40mA@4.5V的电能，虽然电流很小，但是对于我来说，实际应用中考虑白天大概6个小时在充电，晚上也就用个十几分钟，还可USB充电，也基本能说的过去。
图3、太阳能板
然后是蜂鸣器，采用的是压电陶瓷震荡片，配合外壳做了一个共鸣腔，声音非常响亮。驱动这个蜂鸣器需要用一个三端电感，将PWM震荡信号经过电感自激升压，加载到压电陶瓷两极，从而产生声音，通过改变不同的PWM波形，还可以产生不同的节奏。器件和驱动电路如下图。
图4、蜂鸣器和电路
电池用的18650单节电芯。电芯上只有一个“泓力”字样和logo，我从淘宝上搜到应该是杂牌电芯，容量也不高，只有1200mAH，价格非常诱人，对于使用频率不高的照明灯也凑合能用。下图是实物照片和网站截图。
图5、电池
照明LED焊接在铝基板PCB上，散热面积很大，具备固定作用，LED上面还配有聚光透镜和护罩，这块设计简单实用，值得点赞，如下图。
图6、LED模组
下面是介绍一下原装电路板。如下图，电路很简单。左边一个SO8的IC，印字是2SES01NG，经查是一颗几毛钱的线性锂电池充电芯片。中间有一颗主控芯片，实现灯光和蜂鸣器控制，由于表面打磨，看不到印字。
图7、原装电路板
我需要设计一个电路板，在接口上能连接上面所述的的各个外设，在芯片上则完全换成我自己的设计。
充电芯片自然是这次作品的主角：MP2731。这颗芯片高度集成，输入电压范围宽广，可达3.7V到16V，非常适合太阳能板的宽电压输出波动范围。集成ADC，可以采集输入电压电流及各种充电参数，减少单片机的资源需求。充电参数以及输入电压电流环路可编程，非常适合单片机控制。
图8、光伏系统框图

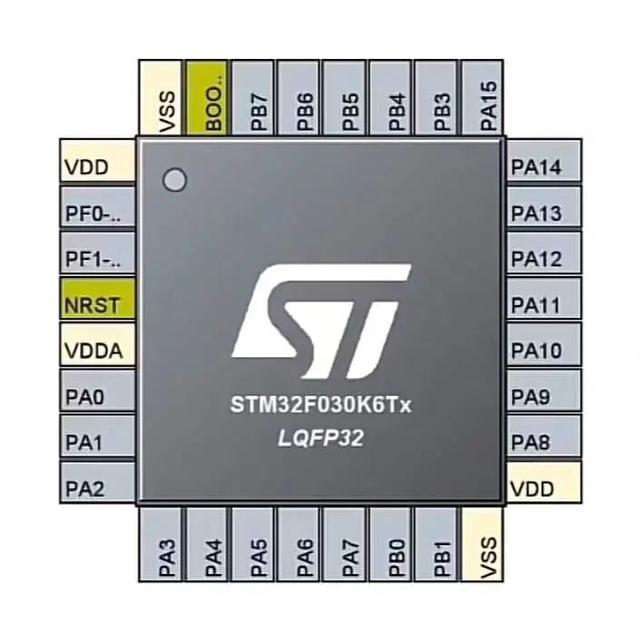

单片机采用STM32F030K6T6，选这个单片机主要原因是平时用的比较多，开发工具齐全，做起来比较容易实现。这个单片机虽然只有32个引脚，但是功能还是比较齐全的，这次要用到的PWM、ADC、外部中断等资源全部具备。
图9、单片机
最后介绍一个好玩的小元件，就是震动开关。这颗元件负责检测骑行时的震动，实现自动开关灯，就不用人为控制开关了。它的原理也很简单：用一个弹簧套住一个金属柱，弹簧震颤时会不停接触金属柱，两者导通实现震动检测，对于简单应用场合，比加速度传感器便宜、可靠、省电。由于不知道具体使用效果，我就把店家的每个型号都买了2个，如下图所示。拿到手后挨个测试，实际感觉SW-18010P这个可能最合适，具体的还得等最终做出来成品实地测试才能定。
图10、震动开关
以上就是我的作品主要器件的选型介绍，其中大部分直接使用现成的，省去了不少事情。其他辅助物料也基本采购完成，下一步开始原理图设计，拭目以待吧。
