介绍完器件选型后，接下来介绍原理的设计过程。

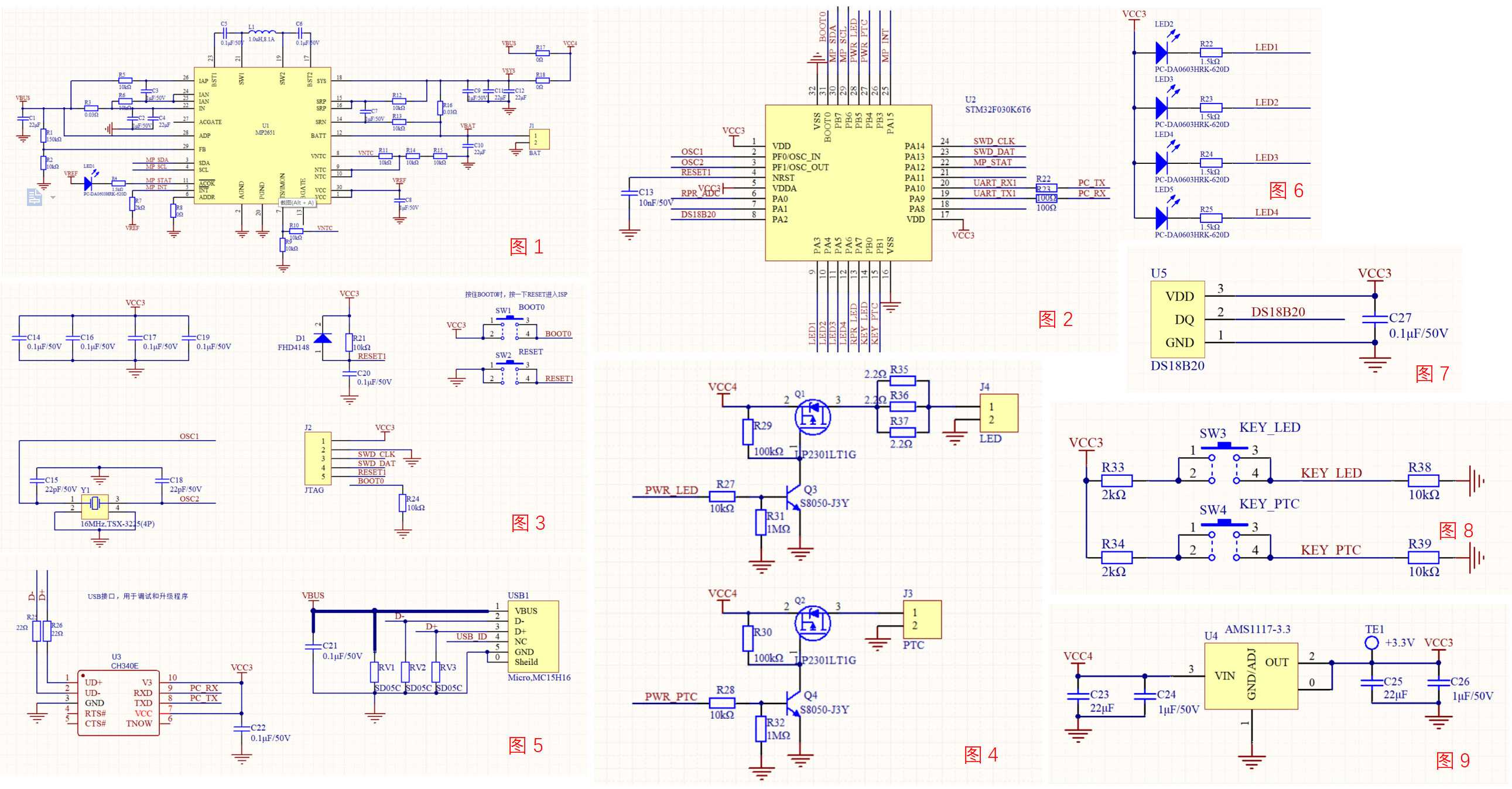

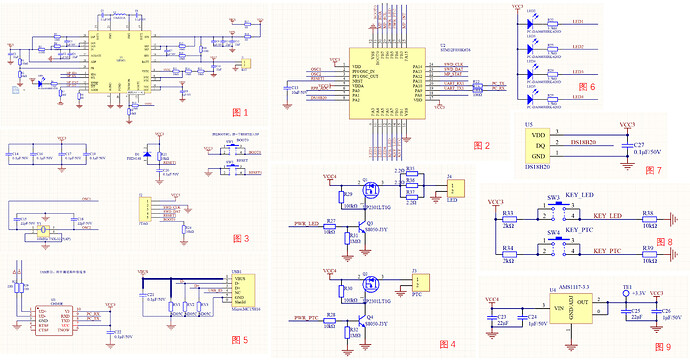

1、基于MP2651的充放电电路。参照《EV2651-VT-00A》文档内介绍的典型充电电路来设计原理图，修改部分外围设计，使其符合我的电路设计要求。左侧为USB电源输入，右侧输出，另外还用0欧电阻预留了USB直接供电功能，方便电路调试。与单片机接口IO，引出了I2C和几个触发引脚，可以设置充电IC参数和实时监测其运行状态。其他部分基本按照典型电路设计，如图1。
2、单片机电路。设计时基本引出了全部的功能引脚，并根据ADC、PWM、外部中断、I2C、JTAG等外设的功能分配IO口。同时预留了ISP接口，通过串口就可以实现给单片机升级程序，方便后期diy随时增加功能，如图2。
3、单片机辅助电路。包含晶振电路，复位电路，BOOT按键、复位按键、JTAG接口电路和去耦电容。这些都是典型设计，比较固定和简单，不再赘述，如图3。
4、外设接口电路。此电路实现LED照明灯控制，PTC加热控制。LED照明灯电路设计一路PWM来控制灯光亮度，其中LED还串接一组限流电阻，避免电池满电时电压过高烧毁LED灯珠。PTC加热电路也占用一路PWM，通过调整占空比调整发热功率，如图4。
5、USB接口电路。用一个microUSB插座，引入5V电源，用于USB充电。USB接口还连接一个USB转串口芯片CH340E，这个主要用于给单片机升级程序用，如图5。
6、指示灯电路。设计了4个LED指示灯，用于显示电池电量，如果将来有更多想法，也可以通过指示灯来进行显示，如图6。
7、温度传感器电路。采用比较经典的数字测温芯片DS18B20。这个芯片需3.3V电源。只占用单片机一个IO口即可实现温度读取，如图7。
8、按键电路，其中一个按键用于控制灯光。另外一个按键控制加热，如图8。
9、电源电路，采用一片AMS1117-3.3给单片机系统供电。
以上为整个设计的原理图设计部分，由于未找到官方提供的MP2651原理图库和PCB库，只能自己画，也是整个设计过程中比较耗时的过程。接下来PCB设计过程由于没有申请到DEMO板，只能参照官方文档来设计，希望不会有太多问题。
