周末抽空调试了下两个板子。
MP2759因为是纯硬件版，相对来说简单一点，只需要电阻配置好充电电流和电压就行了。
开始以为用MP2759充8.4V的电池，输入9V就够了，调试了半天，总是不充电。

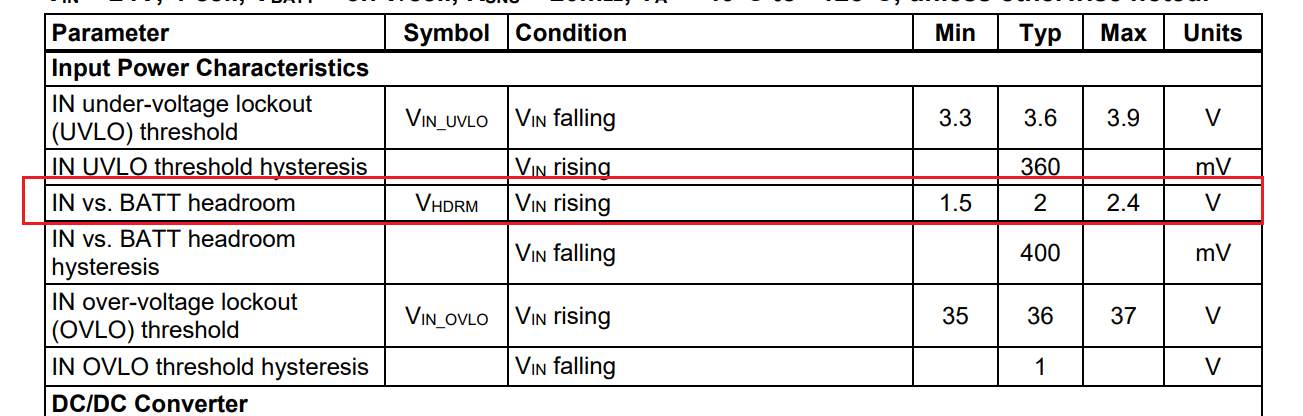

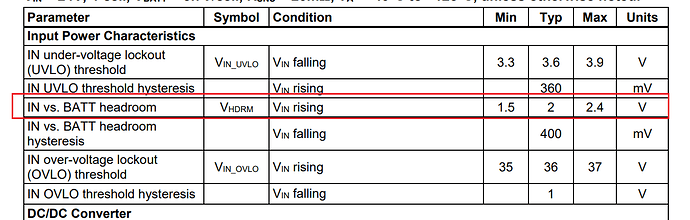

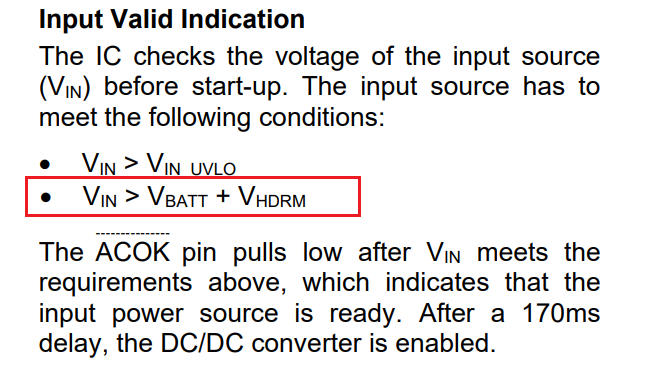

后来仔细看说明书，需要输入电压大于输出2V以上。

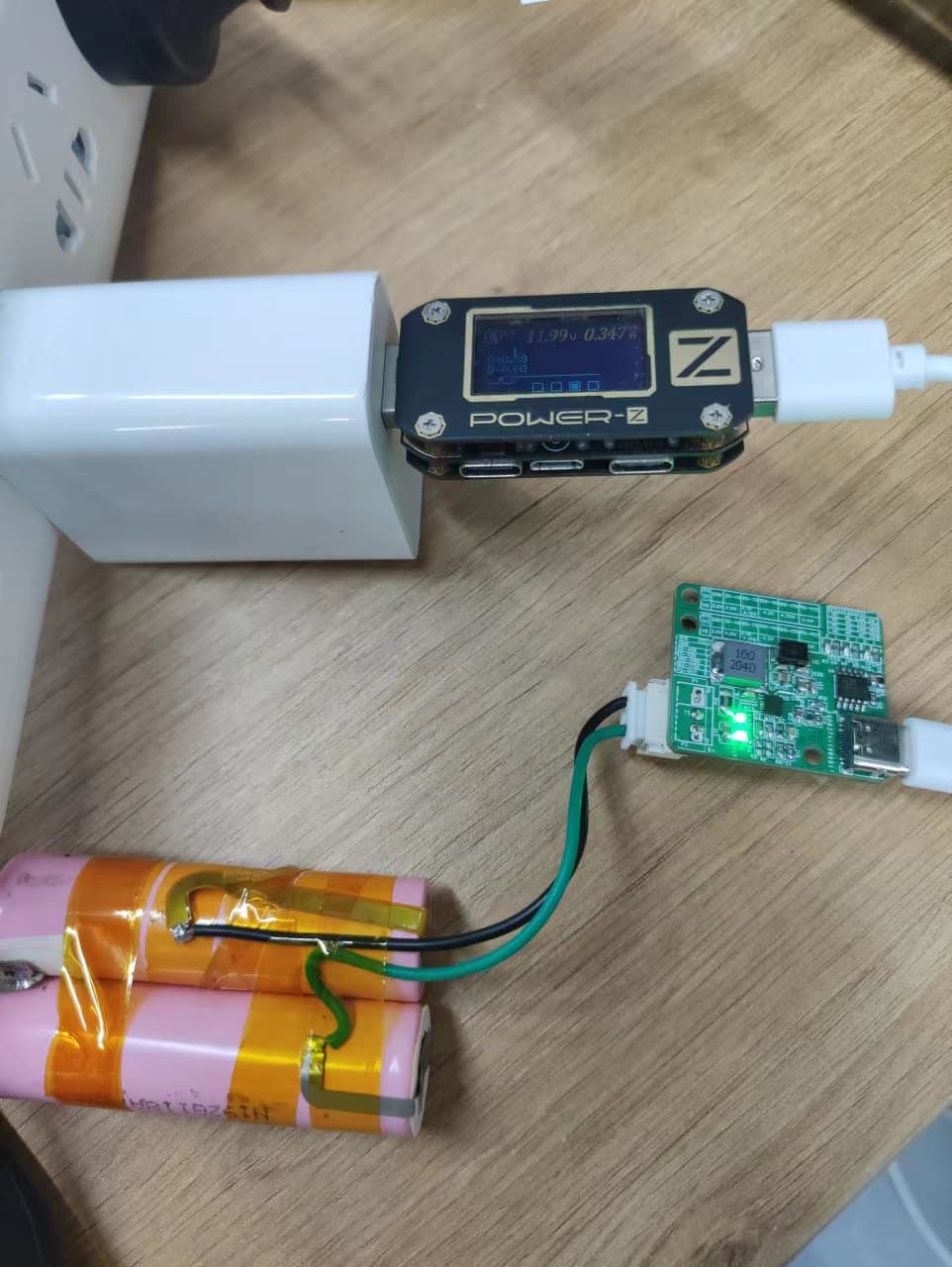

最后用CH244K诱骗出12V，设置充电电流在400ma左右（因为装进万用表的电池容量较少，差不多1C充电），配置好后简单测试下：
输入电压12V，电流0.347A。充8.4V电池。之后会抽空测试下24V输入，充16.8V电池。
MP2760的板子涉及到MCU的调试，所以耗费的时间比较久一点。

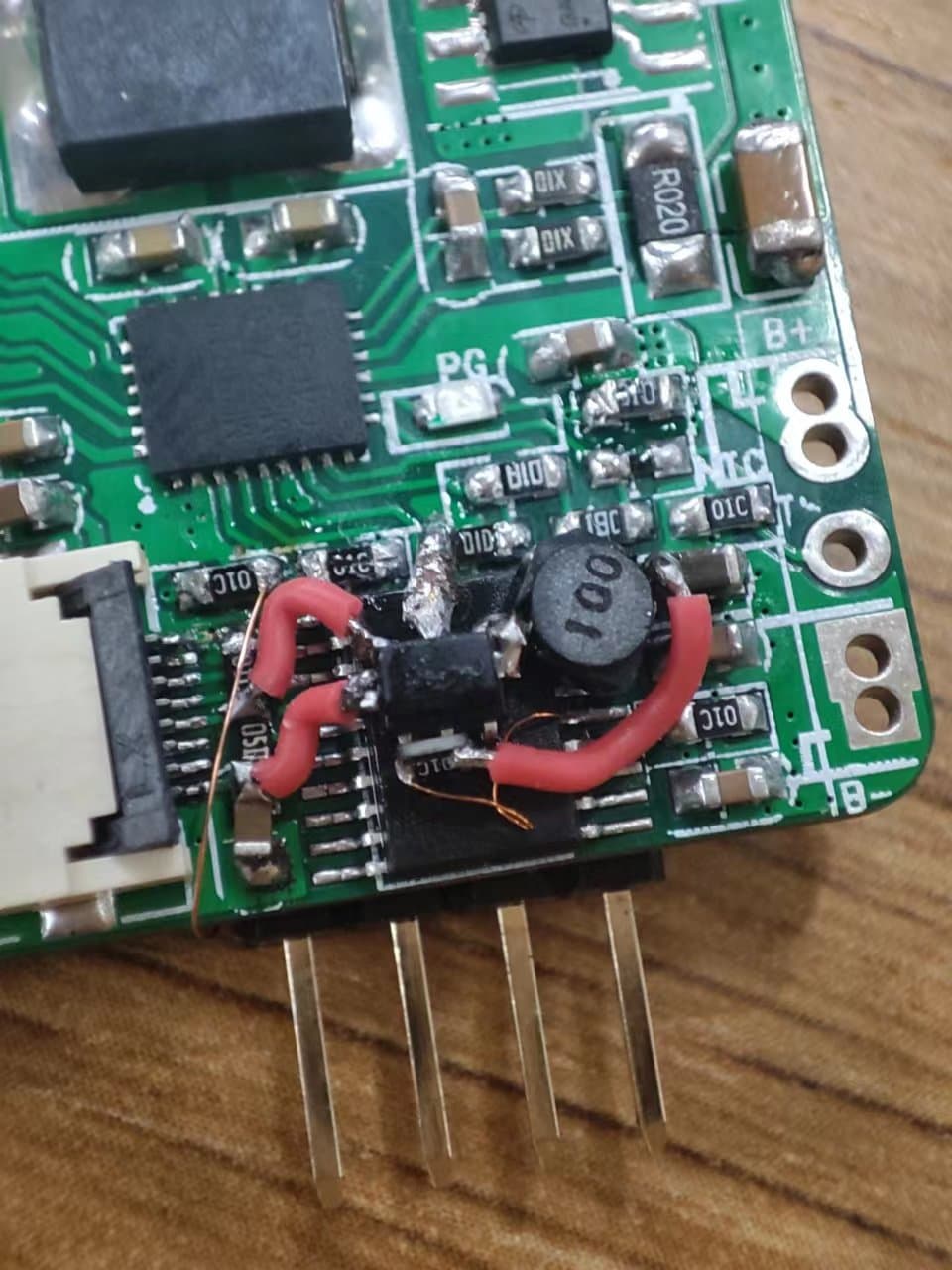

加上之前OLED需要外部供电7V，而PCB上漏掉了，所以只能飞线一个升压电路：

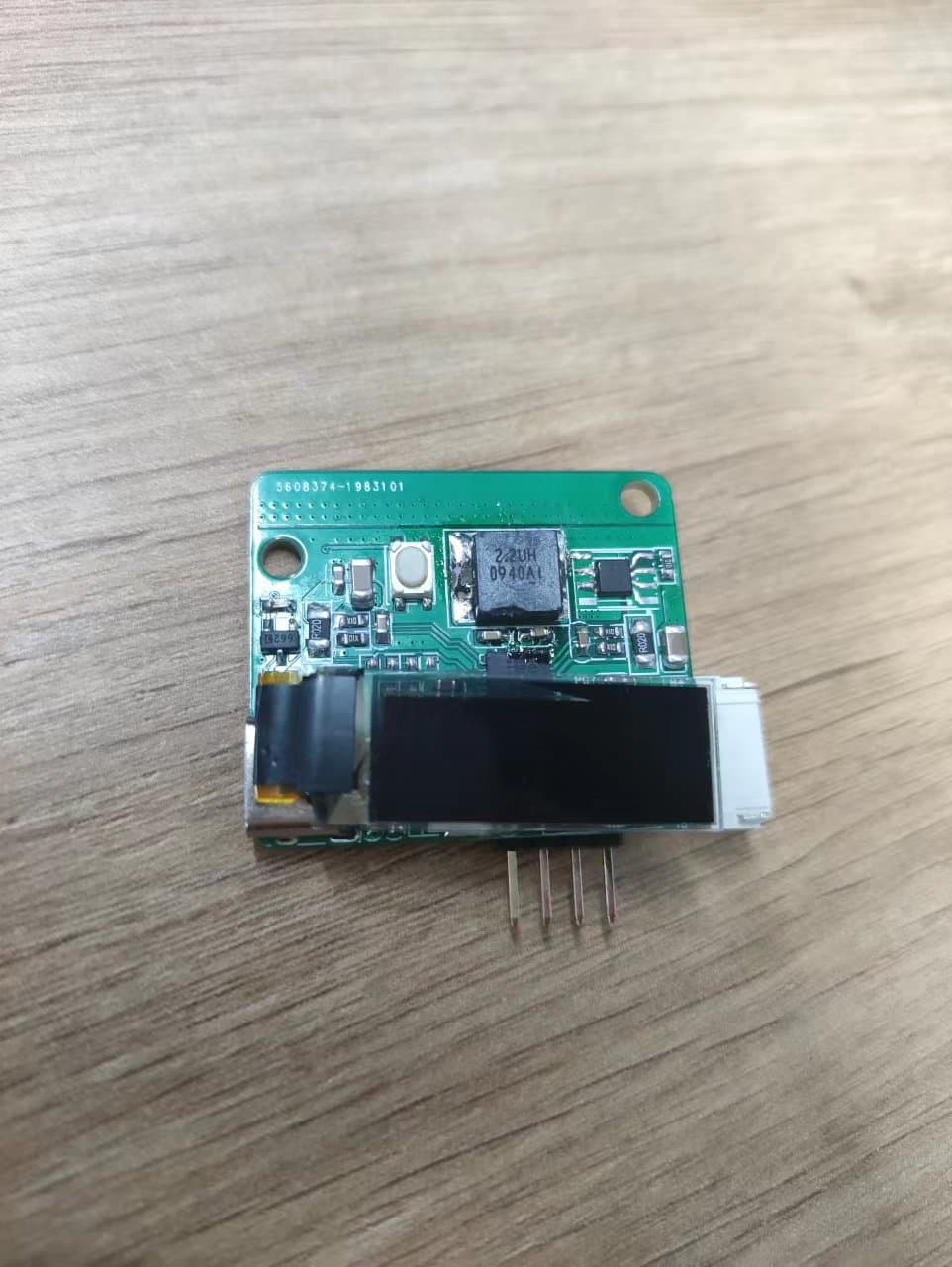

搞好后装上OLED:
之后烧录软件，配置为2节4.2V锂电池，充电电流800mA，输入限流默认500mA需要改大点，我改到2A（MP2760推荐的是采样电阻是10mR,而我焊接的是20mR,所以配置和读取的时候要改下。没用到最大电流就先将就用）：

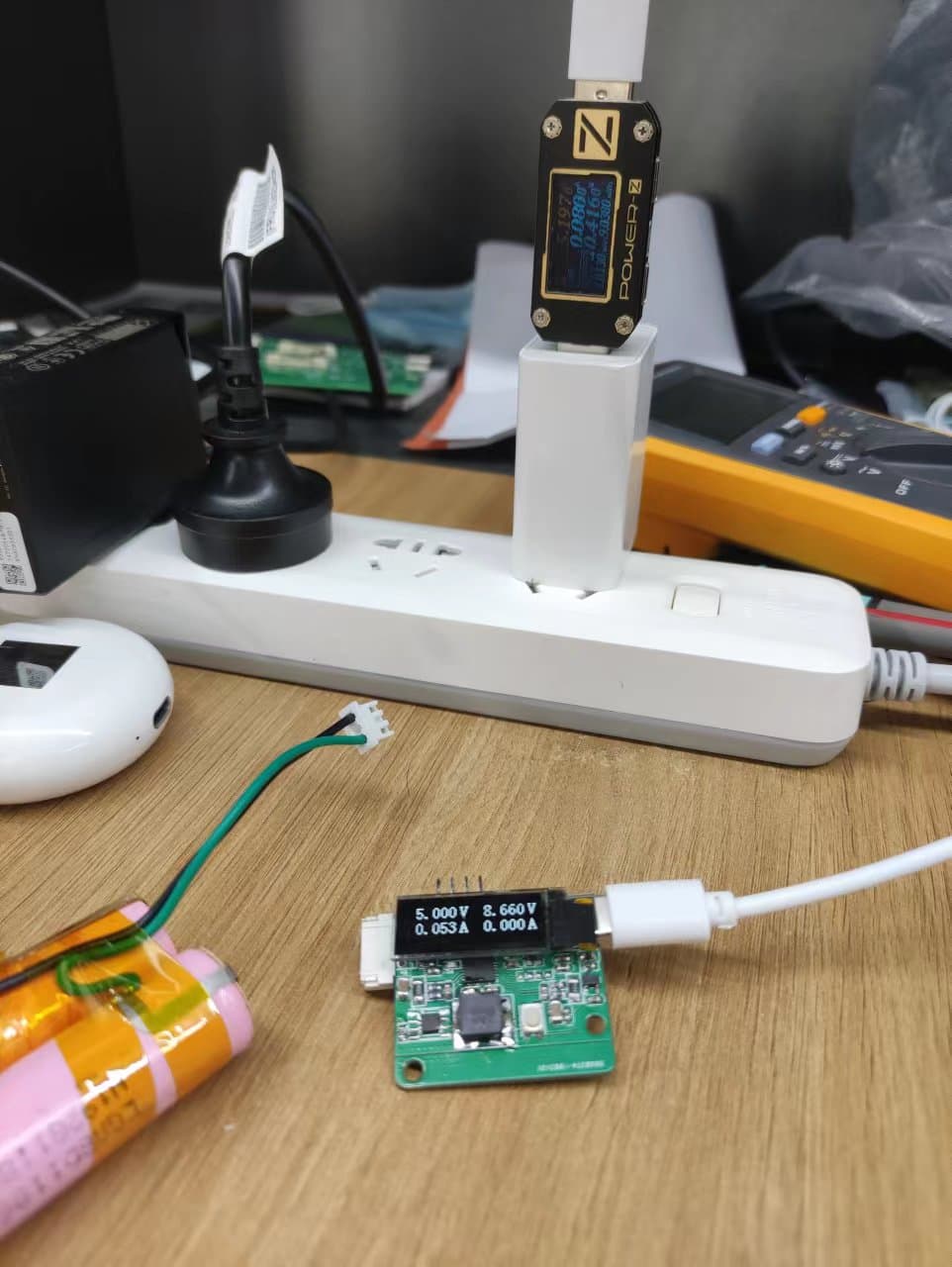

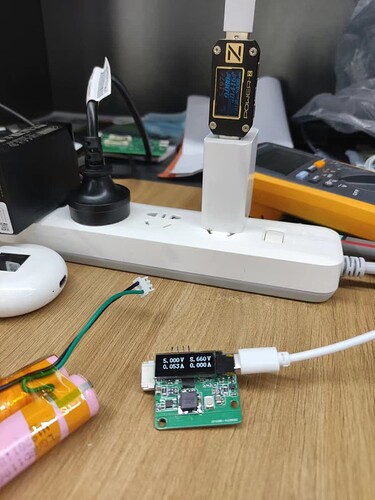

通电测试：
采集到的输入电压相对实际电压偏差比较大，还没有去找原因，可能是读取的问题。

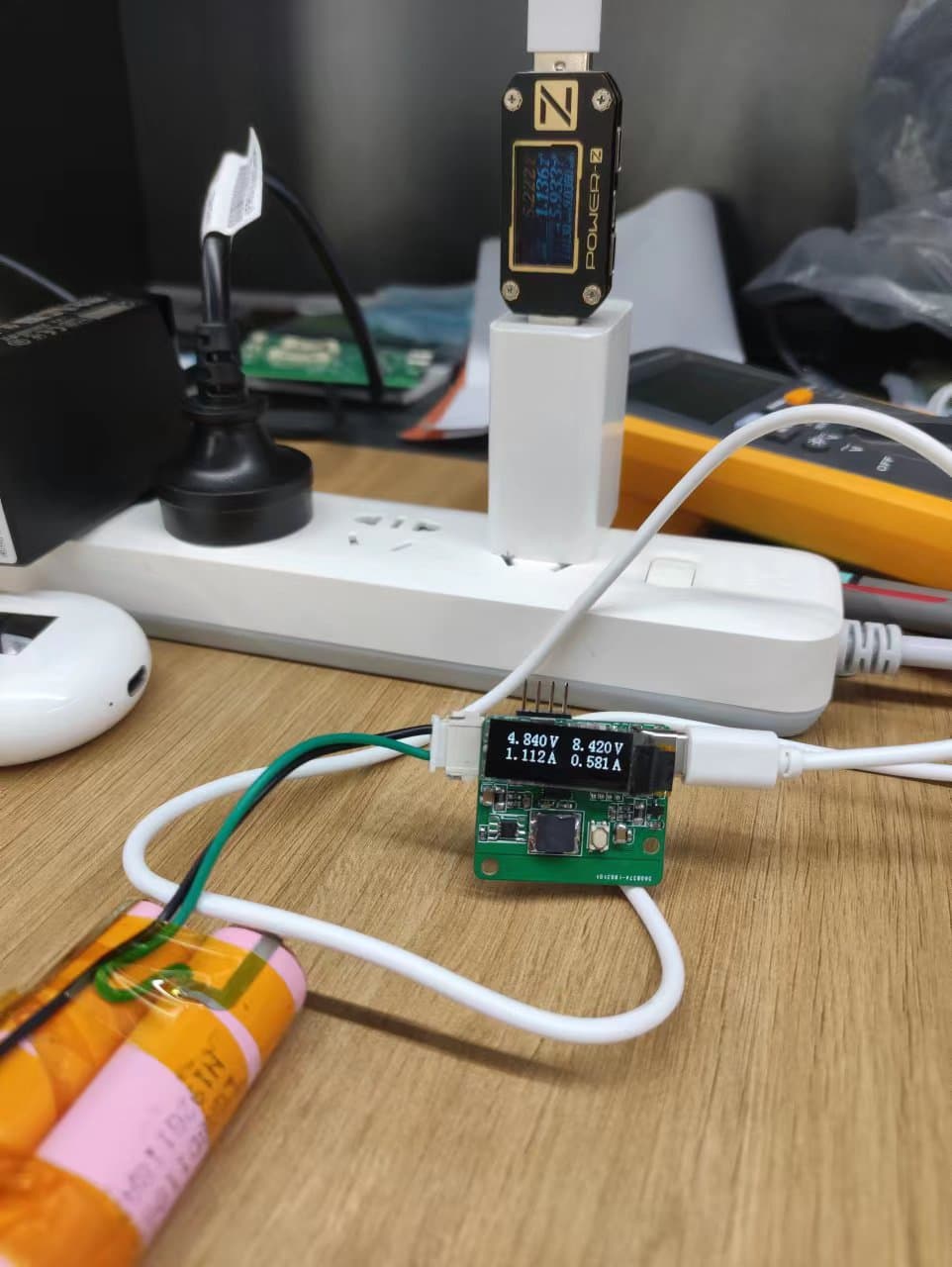

充电测试：
输入5.2V，1.13A，充电电压8.42V，电流0.581A。效率在83%左右不知道对不对？实际充电没有问题。
后期可能会找些容量更大的电池来进行大电流充电测试。回到最初这个方案选型的一个实现。
目前只是实现了充电电压电流的显示，软件部分还有待完善。
