关于BST-SW电容

DC-DC 功率转换
1

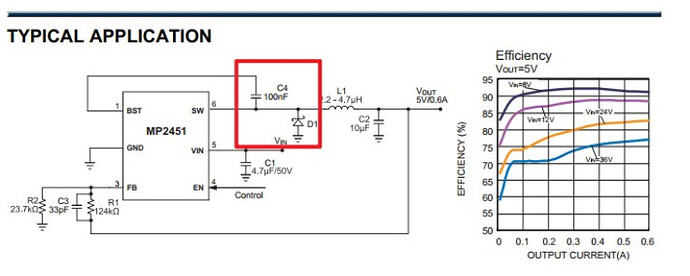

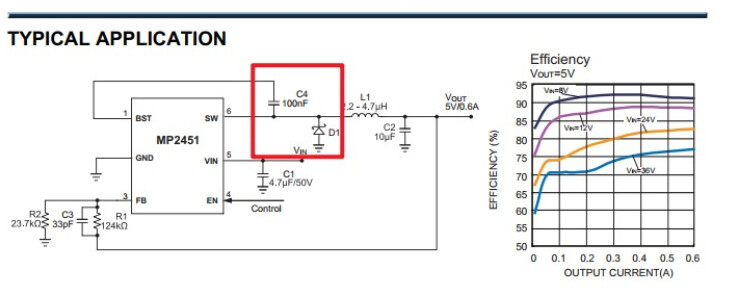

image738×296 42.2 KB

Hi专家：
这个C4电容，轻载高效率，在上下管都处于关断状态时，他会掉电吗，如果有掉电，掉电回路是什么，麻烦解答一下，万分感谢！

2

您好，可以参考这篇回复：

3

Hi FAY：
感谢您的回答，我担心的是，处于轻载空载高效率的时候，上下管都处于关断的，开关频率只有几十Hz，在上下管都处于关断状态时，自举电容会掉电吗，导致下次上管开通驱动不足，如果确实存在自举电容被放电，回路是什么？还是仅仅一些漏电！

4

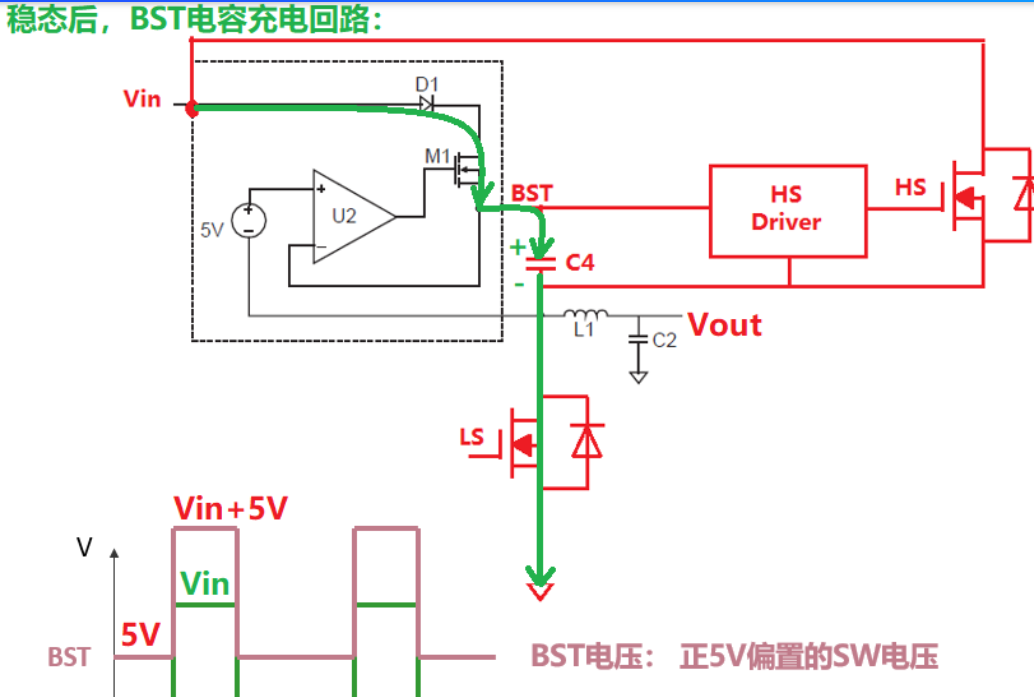

image1034×697 93.2 KB

FAY，在下管导通时，电感退磁是从地往SW处流电流，如果电流足够大，充电回路也有可能走的电流是从C4，L1到out电容吗，我理解的可能有问题

5

图示只表示LS导通瞬间BST电容充电的电流情况，只有刚刚启动的条件下才会流经L1与C2。您具体的输入输出电压是多少？轻载条件下一般不会有BST充电不足的情况。一般只有输入电压与输出电压很接近且输出电流较大的情况下才会出现BST充电不足的情况。

6

Hi FAY：
1.就空载稳态时，有很长一段sleep时间，上管下管都处于关断状态，我的意思不是充电不足，我担心的是那段上下管都未导通时间，自举电容会自然掉电吗？还是仅仅一点点漏电1
2.您说，刚启动时电流才会从L1与C2，我理解的是正常稳态时，下管导通，自举电容被充电，下管导通的同时电感也在释放能量，电流GND到SW，而自举电容充电电流SW到GND，以上电流方向是相反的，这个不冲突吗，要具体看两股电流大小吧？还是说，上诉图示方向是固定的，不知道您是否明白我说的！

7

自举电容充电与放电过程与SW波形同步，您可以测一下空载对应的BST波形就知道了
