MPS的电源设计工具分为在线的和Windowns版本,DC/DC、磁钢和LLC这三款工具都能够在线设计,只有AC/DC工具要下载Windowns版本,当然在线更方便了,毕竟不用下载和安装软件嘛。不过刚好自己也在弄反激式开关电源,所以正好学习一下AC/DC MPSMART这款设计工具。

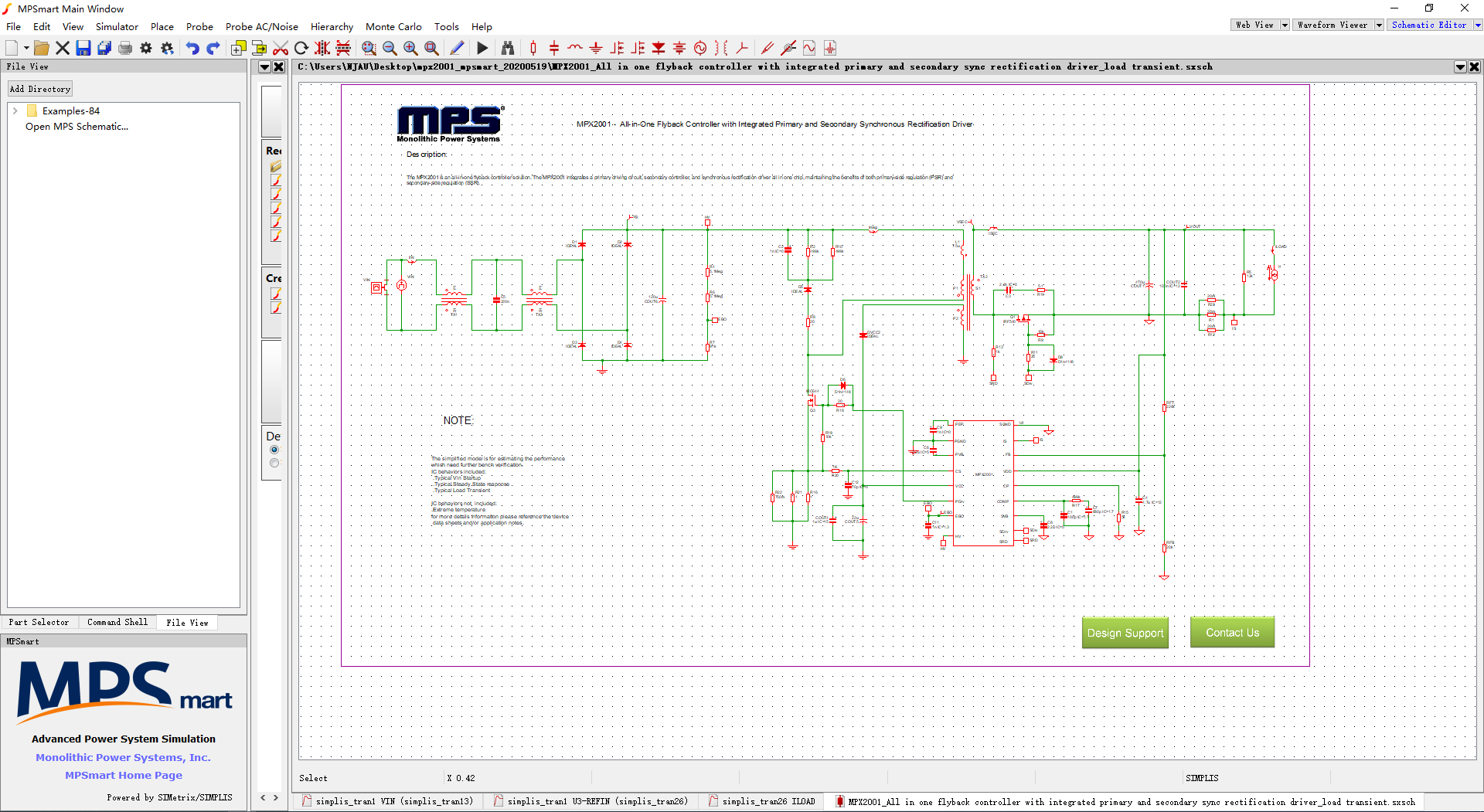

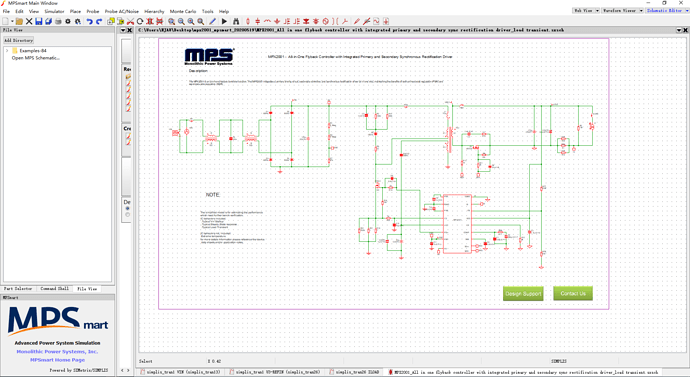

下载安装好软件后,顺便从官网下载了MPX2001芯片的一个案例,该案例是一个60W反激式开关电源,将其导入到MPSMART软件,其界面如下所示:

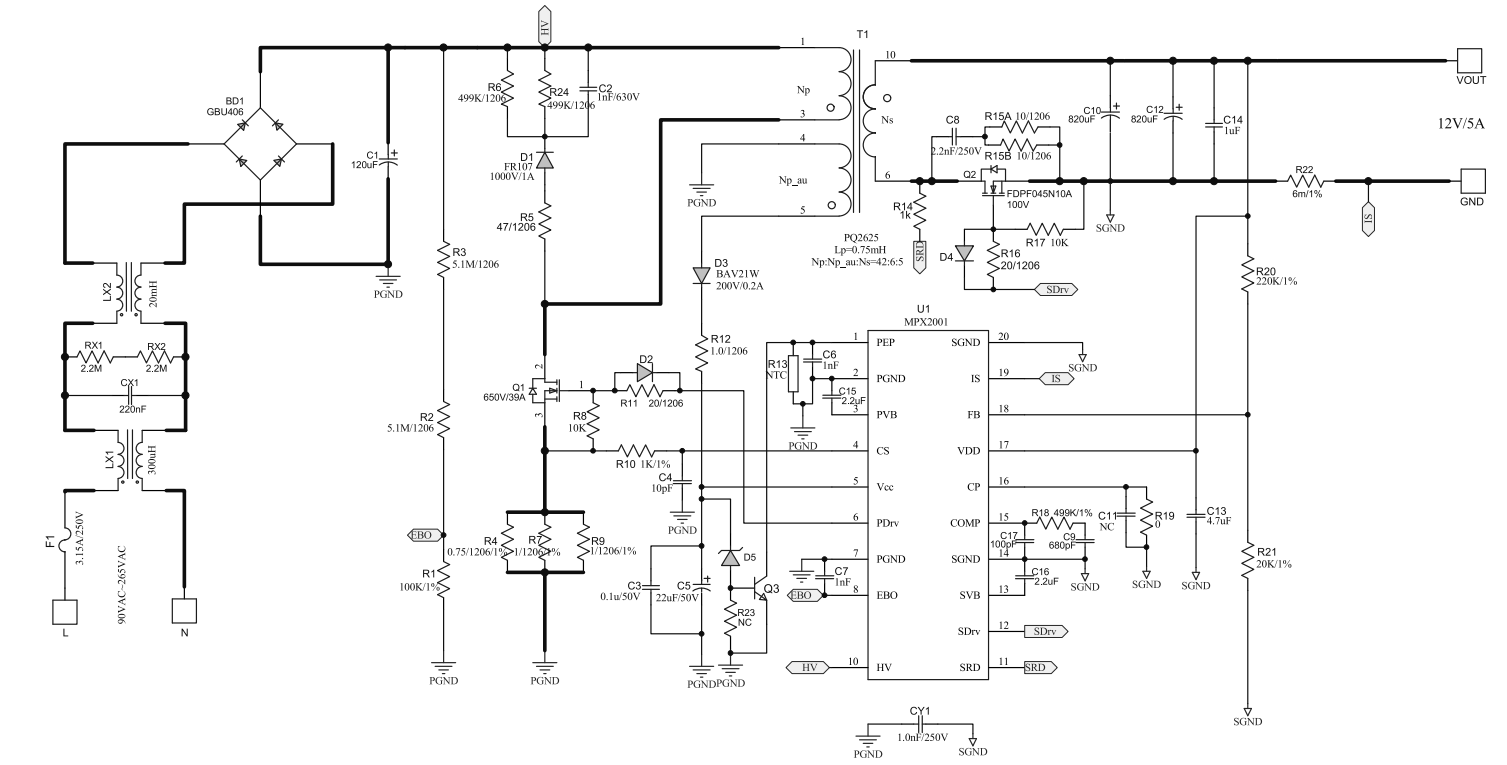

返回查看MPX2001芯片的数据手册,找到数据手册中的参考案例也是12V/5A输出,在数据手册中对其工作原理进行研读。60W作为小功率就没有进行PFC变换了,负载电压反馈是通过电阻直接连到FB引脚的,平时接触的比较多的是反馈端接光耦隔离然后连接到FB引脚。

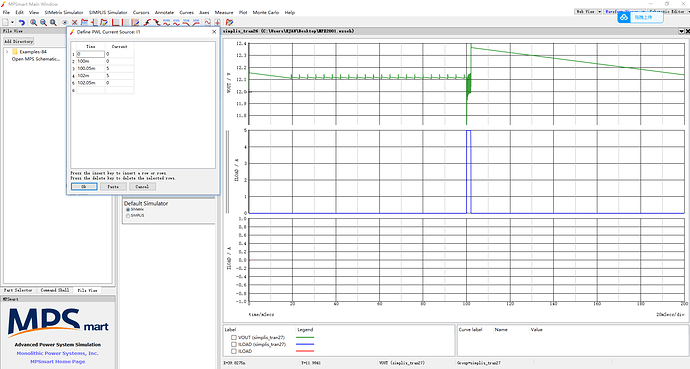

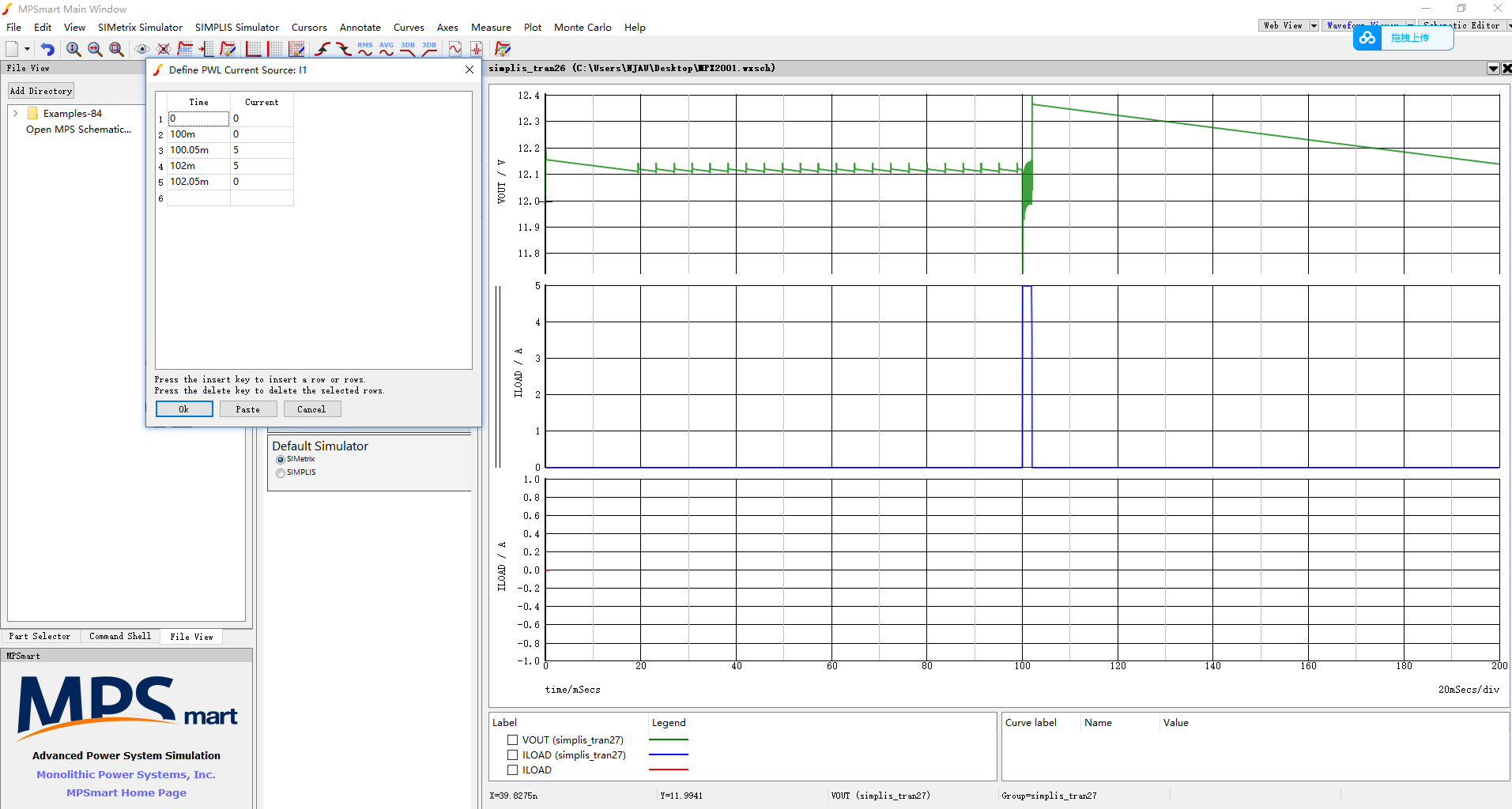

MPSAMET工具可以进行POP、AC和Transient三种分析,Transient分析在MPSMART工具中应该是用的最多的,可以查看电流、电压随时间相应曲线。案例中是用一个电流源模拟输出端对冲击电流的响应,可以插入电流探针和电压探针查看对应的波形,响应特性如下所示,在5A电流的冲击下,输出电压在短暂掉落瞬间会迅速进行稳压调节。

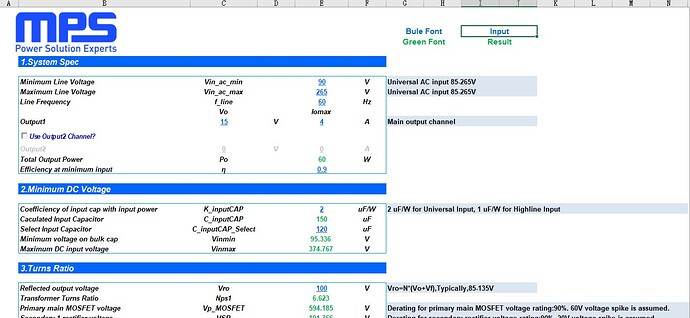

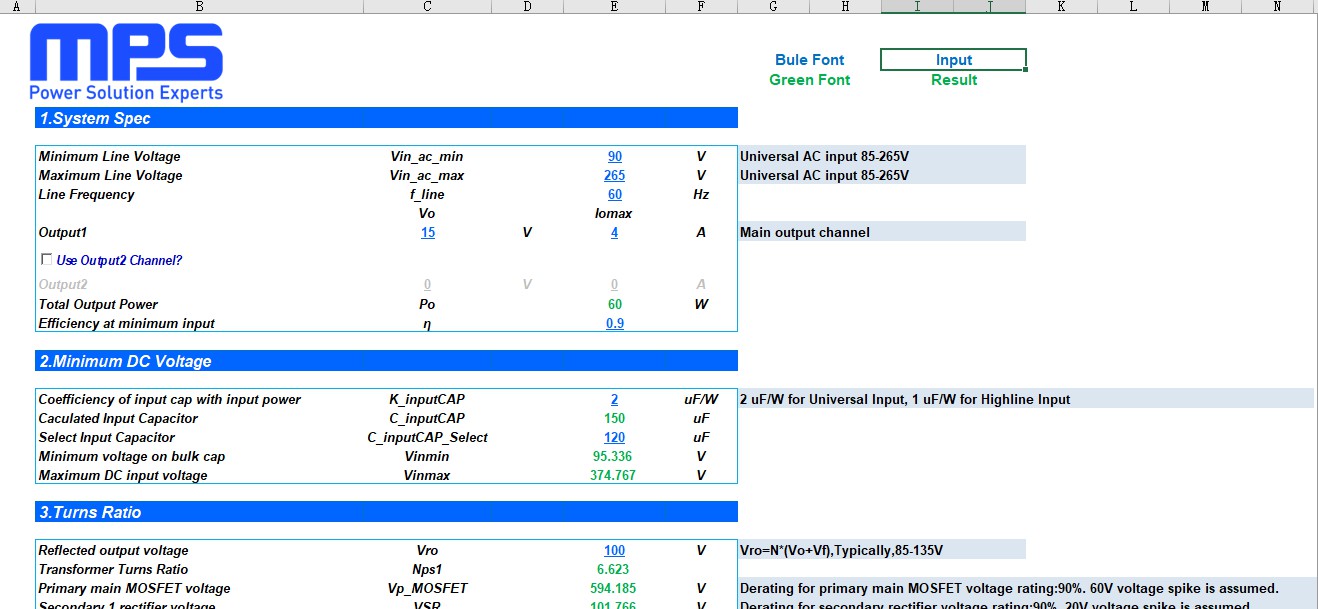

这是一个输出12V/5A的电源,想把它改成24V/2.5A的电源,正好官网也有相应的excel计算表格,在里面设置好输入电压、电流后,就会自动生成输出所需要更改的参数,包括变压器初级、次级变压器电感参数、RCD参数等,Excel计算表如下所示:

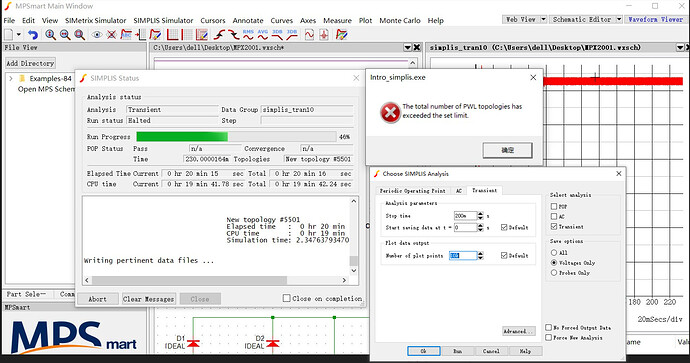

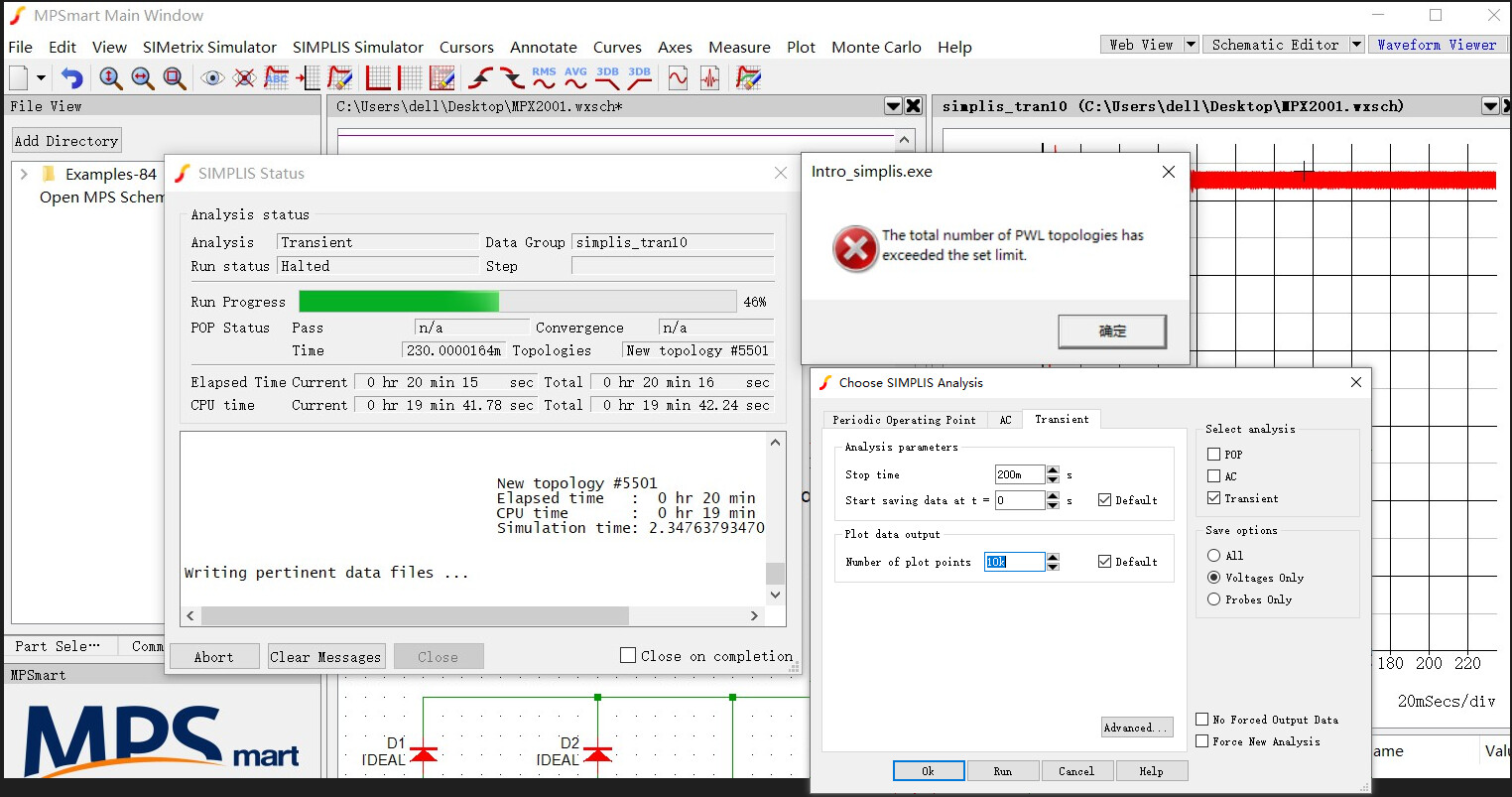

按照MPX20111例程上面参数仿真,topologies大概900多,仿真用时大概十几秒。按照24V/4A修改好修改参数后仿真,topologies达到了5500,仿真用时半小时,最后报了错,说topologies超出了限制,Choose SIMPLIS Analysis菜单里设置的plot points达到了10K,有点不明白,后面还得继续研究弄清楚。
