mpm3830此类集成电感的IC的SW引脚如何处置，直接不做焊接吗

Duomaomaodeyu · 2022 年11 月 29 日 06:51

mpm3830此类集成电感的IC的SW引脚layout时如何处理？

Lea.Shu · 2022 年11 月 29 日 07:22

您好，要焊到焊盘上，可以辅助散热。
线路上不要将SW与其他网络连接即可。

Duomaomaodeyu · 2022 年11 月 29 日 07:43

好的，多谢回复。

2302268902 · 2026 年8 月 10 日 06:12

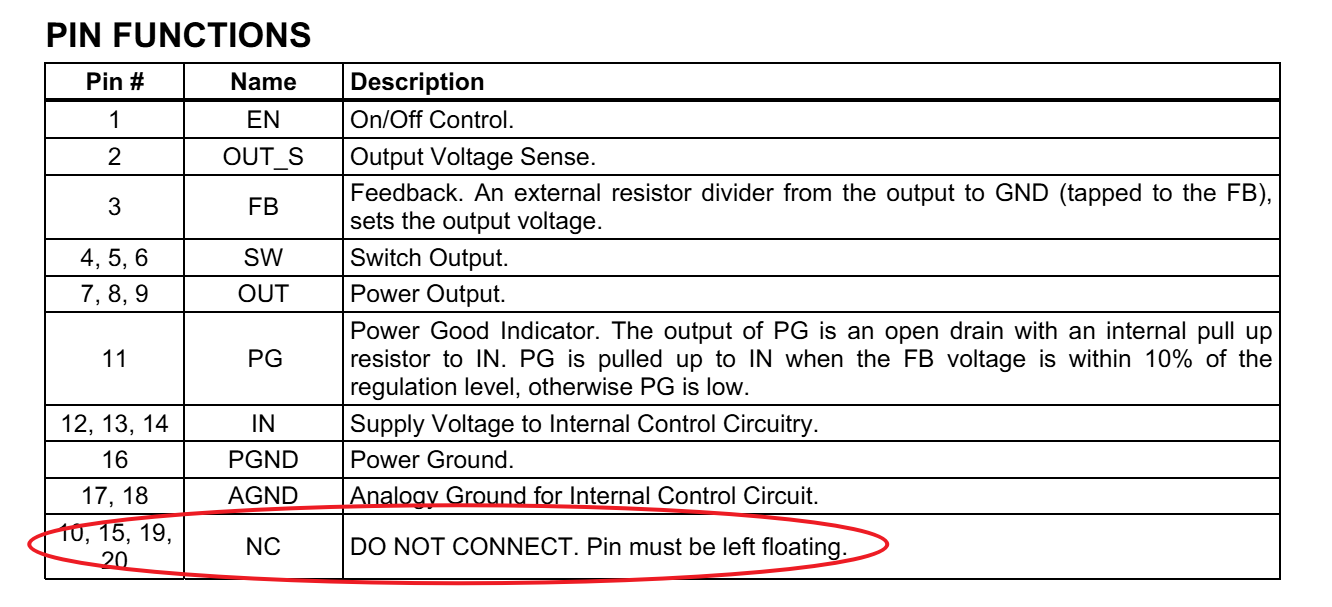

数据手册上面10脚和15脚是nc,但是官方layout接到了sw,这个对emc或其他方面有影响吗？

24c01Hardware · 2026 年8 月 10 日 07:23

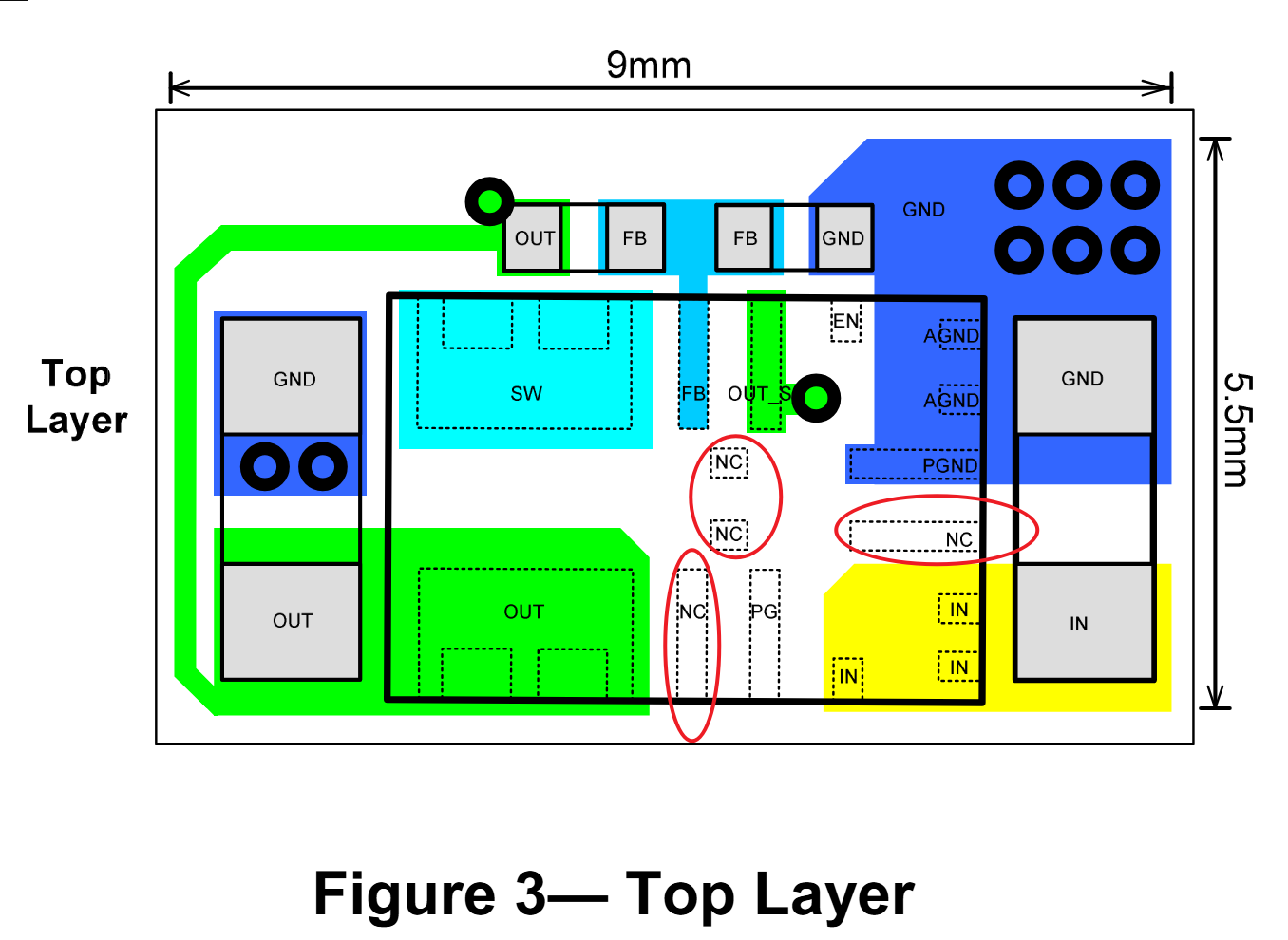

您好，看官方的Layout是浮空的。没有接到SW。

2302268902 · 2026 年8 月 10 日 07:52

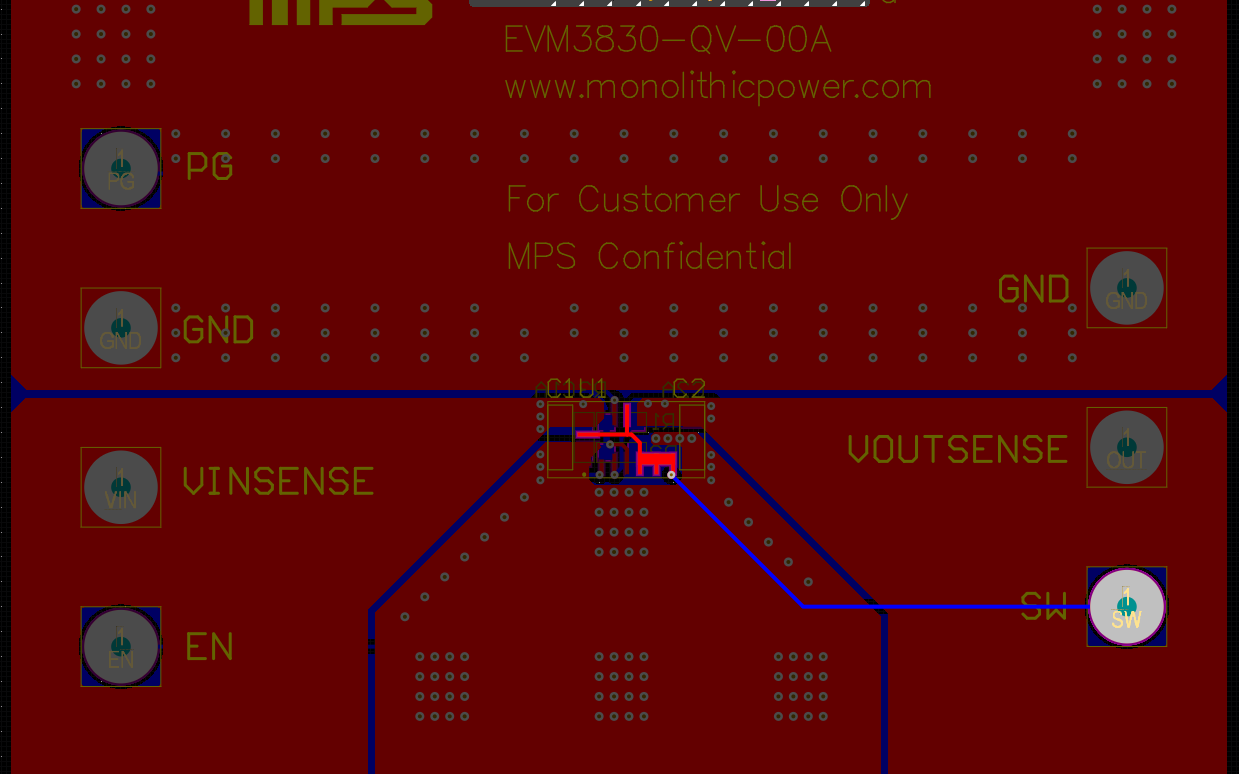

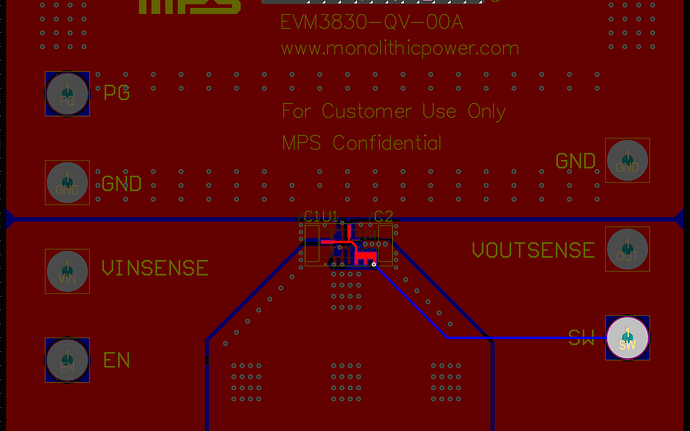

这个是官方画的板，他的10和15脚都与sw相连，能说一下10和15脚具体是干嘛的吗？

1013028015 · 2026 年8 月 11 日 03:12

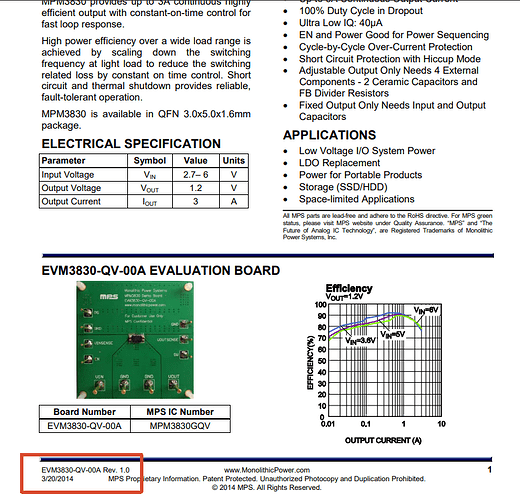

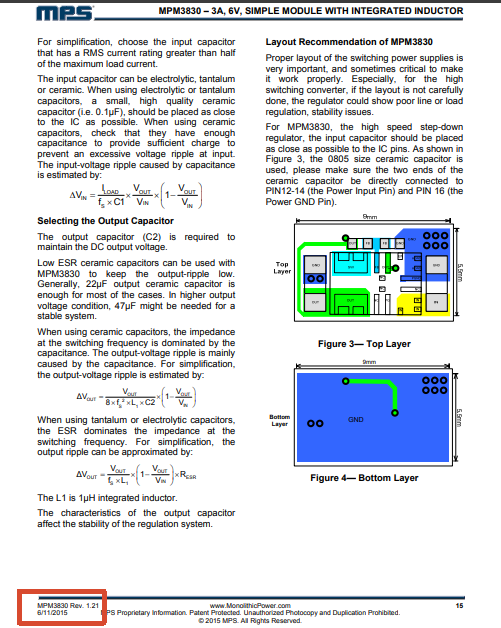

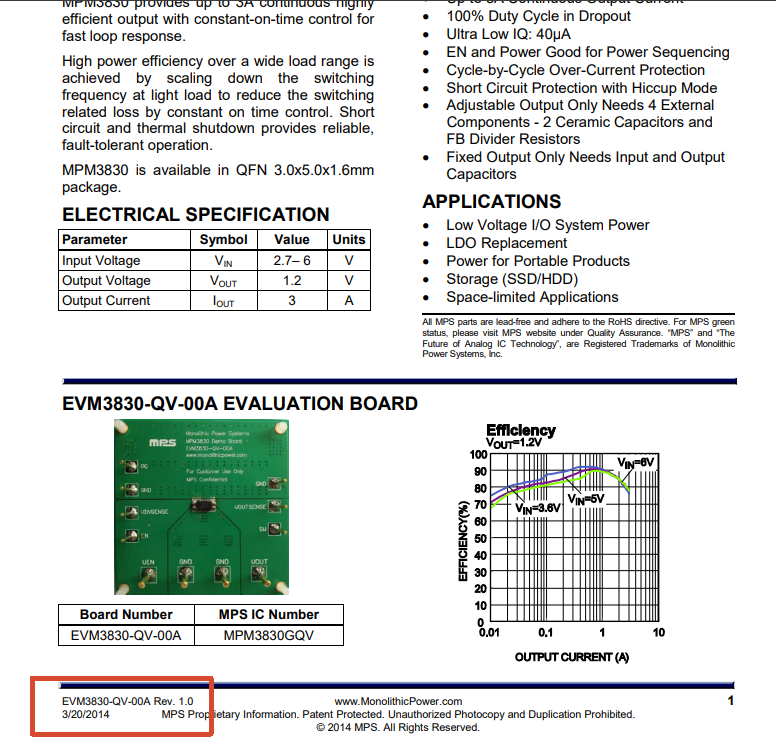

这两个引脚都是内部引脚，可能是芯片厂家自己的一些无功能悬空引脚或者调试接口引脚，DEMO板的时间是2014年，数据手册是2015年的，建议以数据手册中的接线方法为准，保持悬空处理
