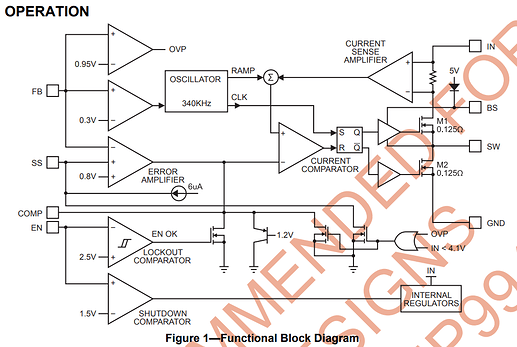

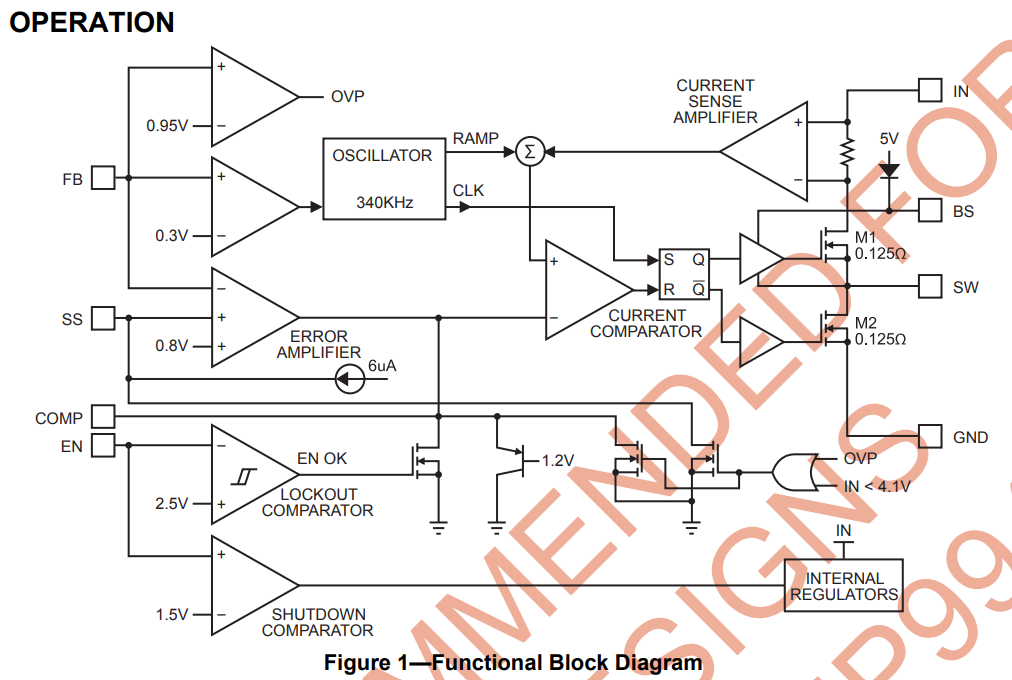

MP2303的功能框图的COMP是否有误？

[823411991]

当OVP有效的时候，按照框图则COMP引脚会对GND进行放电，故COMP为低电平，COMP在内部连接到电流比较器的同相输入端，这个时候RS的R不起作用才对 但看文档说R其作用了这是怎么回事？
此外PNP三极管的基极1.2V起到什么作用？
谢谢！

[823411991]

？？？？？

[Baily.Wen]

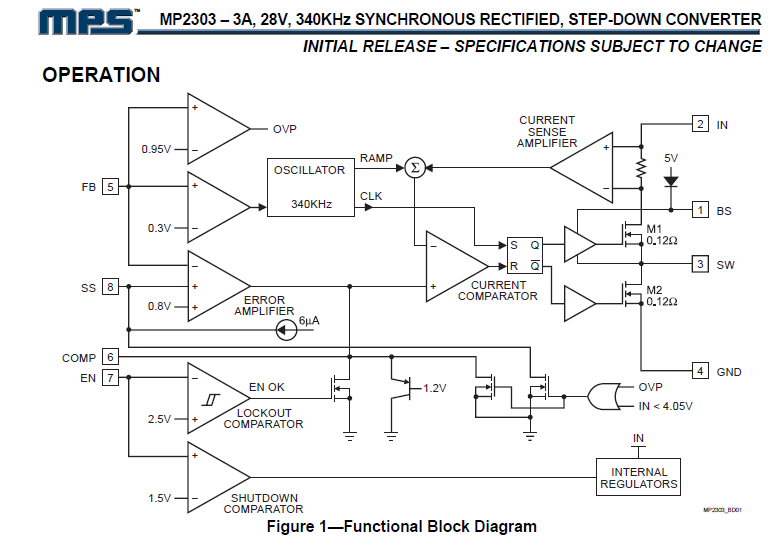

请参照r1.0版本的规格书，r1.0为最新版本，已于2013年发布。
三极管是为了限制COMP的最大电压值
另外MP2303已不推荐用于新设计，可选择MP4423
