MPQ18913 在直流快速充电 (DCFC) 站中的应用优势一览！

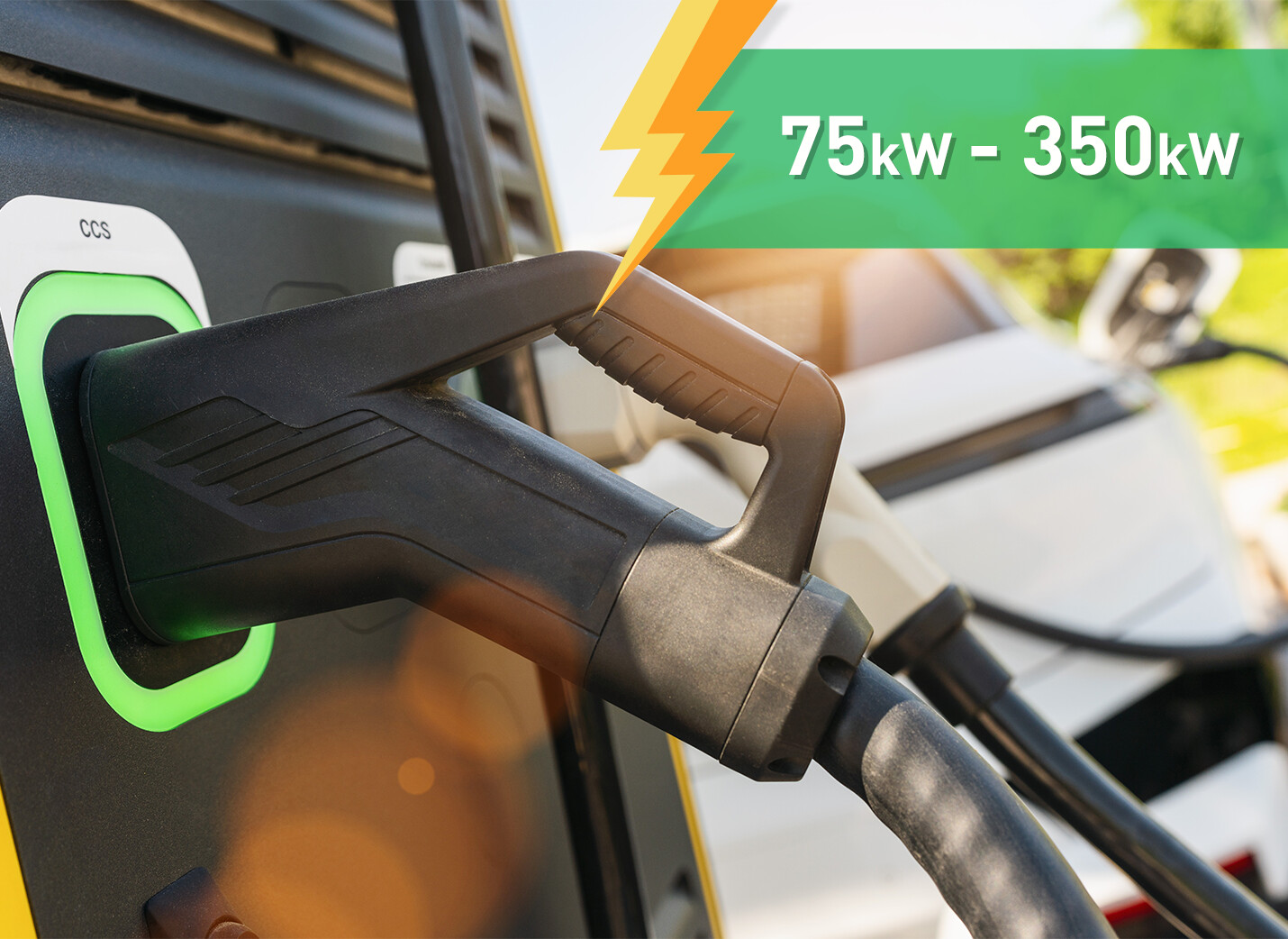

图1: 直流快速充电站
MPQ18913 的 LLC 谐振拓扑具备几个关键特性，例如它包含了带磁化电感 (LM) 用于能量传输的 LLC 谐振腔，以及让谐振腔在特定频率谐振的附加电容 (CR) 和电感。
反激拓扑通常被用作绝缘栅双极晶体管 (IGBT) 或碳化硅 (SiC) FET 的栅极驱动器电源。随着电动汽车中的电池电压 (VBATT) 从 400V 不断升攀至 800V 以上，在设计中最小化绕组间电容的同时，要满足 DCFC 站等大功率充电系统的隔离要求也变得更具挑战性。LLC 谐振拓扑是高电压系统的最佳选择，因为它允许高达 5kV 的隔离电压，并可通过 LLC 谐振腔将绕组间电容降至 6pF 或更低。

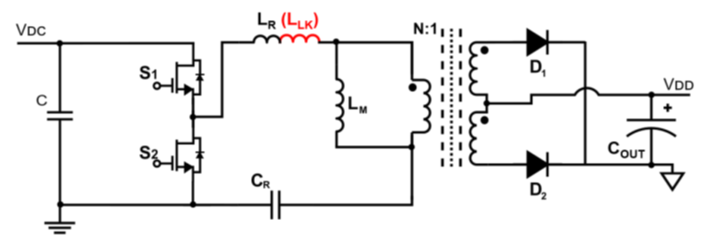

图2: LLC 拓扑
MPQ18913 是一款高频半桥变压器驱动器，可偏置 SiC FET。MPQ18913 的 LLC 谐振拓扑具有几个关键特性，例如它包含了带磁化电感 (LM) 用于能量传输的 LLC 谐振腔，以及让谐振腔在特定频率谐振的附加电容 (CR) 和电感。与反激拓扑相比，LLC 谐振腔中的谐振电感漏感可消除电压尖峰并提高效率。因此，MPQ18913 可有效满足 DCFC 充电站较高的功率要求。
通过集成 MPQ18913 和双通道隔离式栅极驱动器，可以实现充电站系统解决方案。至于信号隔离，MPS 提供了 4 通道数字隔离器（MP27922、MP27931 和 MP27940）和 6 通道数字隔离器（MP27933、MP27942 和 MP27960）等产品。
MPQ18913 还具备以下附加特性：
- 高性能：
- 高达 5MHz 的可调开关频率 (fSW)
- 启动期间的自动谐振频率检测
- 可降低 EMI 的频谱扩展 (FSS) 功能
- 支持高达 6W 的输出功率
- 5V 至 30V 的输入电压 (VIN) 范围
- 适用于汽车环境的稳健设计：
- -40°C 至 +150°C 的结温 (TJ) 范围
- 采用超小尺寸 QFN-10 (2mmx2.5mm) 封装
- 提供侧面镀锡封装以实现光学检测
- 符合 AEC-Q100 等级 1 认证
更多信息请浏览 MPS 的汽车应用隔离式解决方案。
