5104看规格书,推荐工作条件,Continuous current 0.5 in2 pad 是4.2A, For minimum copper ,TA=80℃,是2.3A, 请问下,这个0.5 in2 pad 和minimum copper是指什么样的测试条件?这个是什么标准规定的测试条件吗?感谢
您具体问的是哪颗物料呢?
MPS5104A
MPS没有这颗物料,麻烦您再确认一下料号
不好意思,是MPS5014A
这两种条件是不同的铺铜尺寸下的数据。0.5 in2 pad的铜皮是比较大的,散热能力较强。而minimum copper只有最基本的管脚焊盘,没有多余铜皮,散热会比较差
2 个赞
这个测试条件是个标准吗?为什么选0.5in2 而不是1或者2in2 铜皮?还有这个0.5in2铜皮是只需要一层的PCB铜皮还是要好几层的PCB 铜皮?还有这个source有两个引脚,是2个source引脚共0.5in2铜皮,还是每个引脚都要0.5in2铜皮?感谢。
0.5in2是很大的一个尺寸了,比芯片尺寸大很多倍了
1 个赞

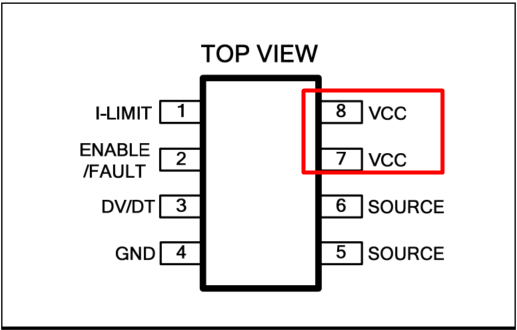

这个是VCC和SOURCE两个引脚都要加0.5in2的铜皮,还是只要其中一个pin加0.5in2的铜皮?
