MP5416应用问题

想知道在实际应用场合中,如果并没有全部使用MP5416的所有输出通道,例如BUCK仅使用了SW2、SW4,LDO只使用了OUTRTC、LDO2、LDO3,相应没有使用的VIN和SW/FB端,是否可以悬空处理?或者需要从I2C写入Unable相应通道的命令?

John,
您好!
若芯片不改内部寄存器默认设置,悬空SW1,FB1与SW3,FB3,由于BUCK1与BUCK3的FB电压为0,SW1与SW3将以下管的最小导通时间工作,不会影响BUCK2与BUCK4输出功率。停止给VIN5供电,即可关闭LDO4与LDO5输出。

下图为MP5416芯片内部寄存器默认设置,除了LDO3所有EN都是默认On的(即上电时,除了LDO3,各路通道都默认输出规定电压,若需使用LDO3,需使用I2C通讯进行EN使能)

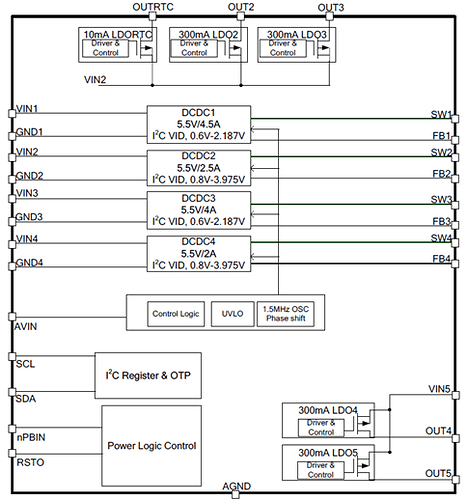

下图是MP5416芯片内部逻辑框图,由图可知,

(1)VIN1与SW1相连,输出Buck1,

VIN2与SW2相连,输出Buck2,

VIN3与SW3相连,输出Buck3,

VIN4与SW4相连,输出Buck4,

硬件上可以通过断开VIN1与VIN3的输入电压,关闭Buck1与Buck3的输出。

软件上可以通过I2C通讯关闭Buck1与Buck3的EN使能。

(2)LDO4与LDO5是通过VIN5管脚进行供电

硬件上可以通过断开VIN5的输入电压,关闭LDO4与LDO5的输出。

软件上可以通过I2C通讯关闭LDO4与LDO5的EN使能。


实验验证:
在EV5416-R-00B 评估板上测试,不改芯片内部寄存器默认设置,仅把板上L1与L3摘除,由于FB电压为0,SW1与SW3以下管的最小导通时间工作,不会影响BUCK2与BUCK4输出功率。停止给VIN5供电,即可关闭LDO4与LDO5输出。

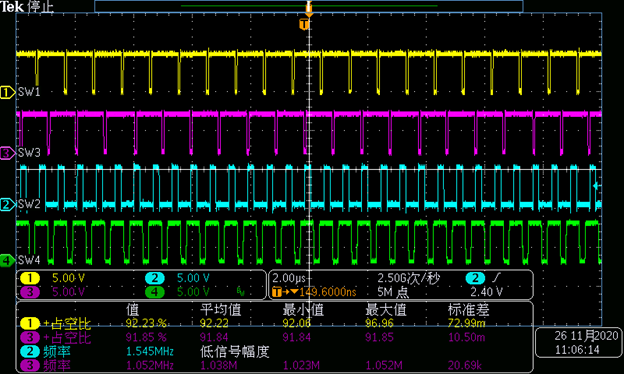

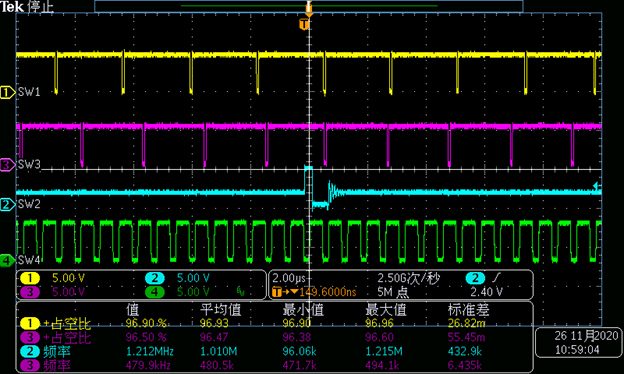

5V→ VOUT2: 1.5V @ 0A & VOUT4: 3.3V @ 0A
5V→ VOUT2: 1.5V @ 2.5A & VOUT4: 3.3V @ 2A

1 个赞

回答非常详细,很感谢!

说的很对,在EV5416-R-00B 评估板上测试,不改芯片内部寄存器默认设置,仅把板上L1与L3摘除,由于FB电压为0,SW1与SW3以下管的最小导通时间工作,不会影响BUCK2与BUCK4输出功率。停止给VIN5供电,即可关闭LDO4与LDO5输出。
