本用例将介绍 MP5493、MP5042 和 MIE1W0505BGLVH 在智能电表中的应用。
MPS 提供的 MP5493、MP5042 和 MIE1W0505BGLVH 可控制电表中的电涌、电压瞬变和突然断电。

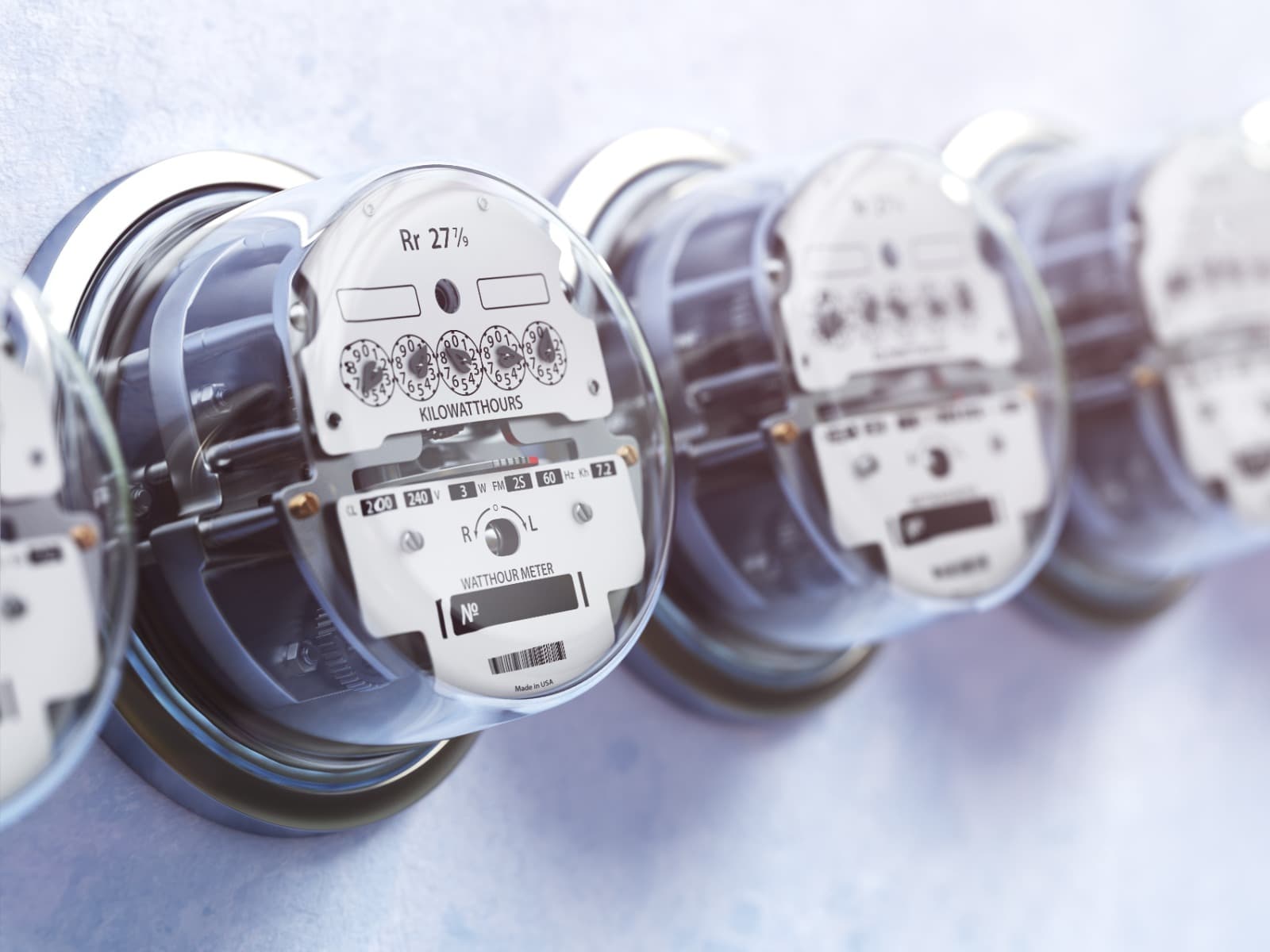

智能电表广泛应用于住宅和商业建筑、能源系统、制造和充电基础设施中，用于测量电力消耗的关键参数。随着能源效率和节能工作的不断加强，设计人员也将节能组件集成到电表中，例如电源管理 IC (PMIC)、稳压器、低功耗微控制器和模拟前端 (AFE) 电路。然而，这些节电组件处理电压波动的能力较低，会影响整体供电的稳定性。MPS 提供 的MP5493、MP5042 和 MIE1W0505BGLVH 则可以控制电表中的电涌、电压瞬变和突然断电。
MP5493 是一款能量备份与管理产品。它结合了一个 DC/DC 变换器和一个支持超级电容充电及升压拓扑的双向 DC/DC 变换器。该器件能为功率计中的电力线载波 (PLC) 提供能源管理解决方案，可在突然停电时实现不间断供电。此外，MP5493 的双向变换器可实现更优能量传输，从而提供最具成本效益的储能解决方案。
MP5493具备以下附加功能：
- 5V 至 36V 宽输入工作电压 (VIN) 范围
- 实时输入关断检测以启用升压模式
- 降压变换器：
- 600mA 连续输出电流 (IOUT)
- 600mΩ/320mΩ 内部功率 MOSFET
- 用于超级电容充电及升压拓扑的双向变换器：
- 600mΩ/320mΩ 内部功率 MOSFET
- 用于超级电容充电器的最低 1.2V 可调输出
- 采用 TSOT23-8 封装
MP5042 是一款具有可调电流限的电熔丝。该器件可保护输出电路免受输入瞬变的影响，并保护输入电路免受输出短路和瞬变的影响。如果发生过流或电涌，MP5042 会自动中断电流，以防止损坏组件或设备。MP5042 还提供打嗝模式过流保护 (OCP)、闭锁保护、过温关断和自动重试等保护功能。
MP5042 具有以下附加功能：
- 4.2V 至 28V 宽工作 VIN 范围
- 200μA 低静态电流 (IQ)
- 集成 115mΩ MOSFET
- 25mA 至 2A 可调电流限 (ILIMIT) 或 260mA 固定 ILIMIT（ILIMIT 引脚浮空）
- 兼容 3.3V 和 5V 逻辑电源
- 通过 DV/DT 引脚可配置软启动时间 (tSS)
- 260mA 时 ILIMIT 精度为 ±10%
- Available in a TSOT23-6 Package
MIE1W0505BGLVH 是一款超小尺寸、高可靠性且高性价比的隔离式 DC-DC 电源模块。该器件可为 MP27631 提供直流偏置，以满足功率计组件所需的电压水平。MIE1W0505BGLVH 具备出色的负载和线性调整率，并采用超小尺寸 LGA (4mmx5mm) 封装。
MIE1W0505BGLVH 具备以下附加功能：
- 3V 至 5.5V VIN 范围
- 可选 5V 和 3.3V 输出
- 2.5kVRMS 隔离电压
- 1W 最大输出功率 (POUT)
- 符合 EN55032 B 级排放标准
MPS 提供多种可用于电表的产品（见表 1）。
表1: 可用于电表的MPS产品
| 产品型号 | 产品类型 | 描述 |
|---|---|---|
| MP2460 | 降压变换器 | 45V、0.6A、1.7MHz 同步降压变换器，采用 TSOT23-6 封装 |
| MP2457 | 降压变换器 | 36V、0.6A、2MHz、同步降压变换器 |
| MP5035 | 电熔丝 | 2.9V 至 22V、50mA 至 2A、可调限流开关，采用 TSOT23-6 封装 |
| MP27631 | 隔离器 | 5kVRMS、4通道数字隔离器 |
| MP27633 | 隔离器 | 5kVRMS、6通道（3 个正向和 3 个反向）数字隔离器 |
如需了解更多信息，请参阅 MPS 的电源管理 IC、USB 开关以及隔离式DC/DC变换器和模块产品。
