MPM3695-100 发热严重

集成电感功率模块
1

我在MPM3695-100 的DEMO板上做测试，DEMO板上贴了2颗MPM3695-100芯片，

  1. 当输出电压调节为1.2V（默认输出），不带负载，芯片正常输出1.2V, 输入电压电流为12V 330mA,此时测的芯片温度是39°
    2.当输出电压调节为3.3V,输入电压电流为12V 640mA,不带负载，芯片正常输出3.3V, 此时测的芯片温度是54°
    为什么不带负载芯片的功耗这么大，发热53°是正常的吗
2

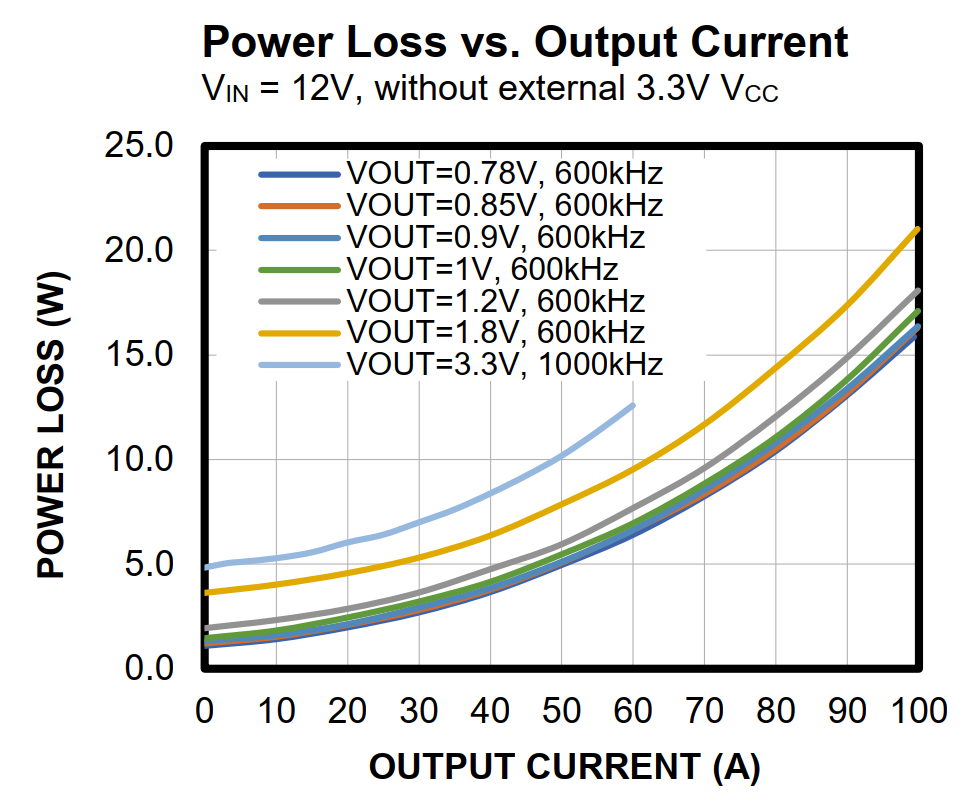

这是正常现象。因为芯片工作在CCM模式，空载下就会有一定的损耗，输出电压越高损耗越大。可查看规格书中的损耗曲线。12V输入，1.2V输出下，空载时一颗MPM3695-100约有2W的损耗。12V输入，1.2V输出，1000kHz频率时，空载损耗约5W

image980×803 113 KB
