每个人的人生中很多第一次,比如第一次开口说话,第一次恋爱,第一次赚到钱等等…正因为第一次是做很多事情的开始,具有极大的冒险性质,也是充满了不确定性的,还是夹杂着些许好奇心,有紧张,有亢奋,有时还伴随着痛苦、难过,夹杂着多种情绪,夹杂了多种记忆成分。对于我们做设计来说,除了上面的这些种种心境,也有平常看到的第一次,有些是会经常出现,有些第一次是孤品,是独一无二的,也是不可复制的。
这里首先感谢MPS给到我们这个机会,让我们重拾第一次电机驱动板设计的情景,来回忆过往经验,继续创新前行!
一、设计思路
设计一块电机驱动板首先要明确其使用场景和需求,比如是用于控制小型步进电机还是大功率直流电机。此外,还要考虑电机的工作电压、电流以及所需的控制精度。通常,电机驱动板包括以下几个关键部分:驱动芯片或相关器件、电路保护设计、散热设计以及电磁干扰(EMI)的抑制。。
二、遇到的难题及其处理
开环扭矩控制出现问题如下:相坐标系与机械坐标系不一致,但计算电角度时未注意,导致控制失败。研究了一段时间之后才知道一般默认机械坐标系与相坐标系一致,则电角度等于轴角度乘以极对数。但ABC相序恰好与编码器正方向相反,则会导致控制失败。
解决方法:交换其中两相,反复试验后问题得以解决。
还有类似相关问题,整理总结如下:
1、发热问题:
原因:电流通过驱动电路中的相关器件或其他开关元件时,其内阻会产生热量。
解决方法:选择更低内阻的MOSFET,增加散热片,使用风扇强制冷却,优化PCB布局以增强热扩散。
2、烧板问题:
原因:过高的电流或电压超过了元件的承受极限,或是布局设计不合理造成短路。
解决方法:增加电流检测电路,设置过流保护机制。在设计时进行充分的电气特性测试,确保所有元件均在安全工作范围内。
3、电磁干扰(EMI)问题:
原因:高速开关操作产生的高频信号通过导线辐射出去。
解决方法:在PCB设计中使用紧凑的布局减少信号路径长度,使用屏蔽电缆和金属外壳,安装EMI滤波器。
三、电机驱动电路设计风格
大电流处理:采用多个并联的相关器件来分摊电流,使用厚铜线路板提高电流载流能力。
散热风格:采用多层PCB设计以改善热管理,电路板中的热层可以有效传导热量到散热器或外壳。
抗电磁干扰设计风格:设计时采用差分信号减少干扰,布局时注意信号与电源隔离。

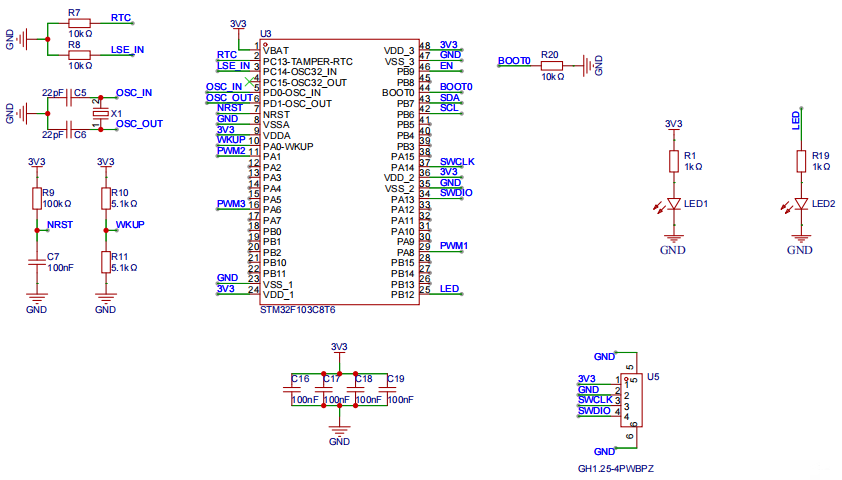

四、使用的电机驱动芯片和相关器件如下:
芯片选择:例如xx的一些系列,如可以用于小型步进电机等,这些芯片提供完整的H桥驱动功能,内置过流保护和热保护,且易于使用。
相关器件选择:xx是常用于高电流应用的相关器件,因其低RDS(on)值和高耐压特性被广泛使用。
选择原因和优势:选择这些组件的原因包括其电气性能符合电机的需求,可靠性高,市场上也较为常见,方便采购和更换。优势在于它们可以提供稳定的驱动能力,减少故障率,提高整体系统的可靠性。
五、综述
通过以上设计测试等过程分析,整个过程不仅涉及到电机驱动板设计的各个方面,也让我深入了解了处理常见问题的办法个策略,在不断的测试和改进下,才让设计过程能够确保最终产品的性能更加优化。希望能带给大家一些启发和经验,如有不足请大家指正,谢谢。
