MP8007芯片电压输出不稳定

13761502372 · 2024 年5 月 15 日 06:40

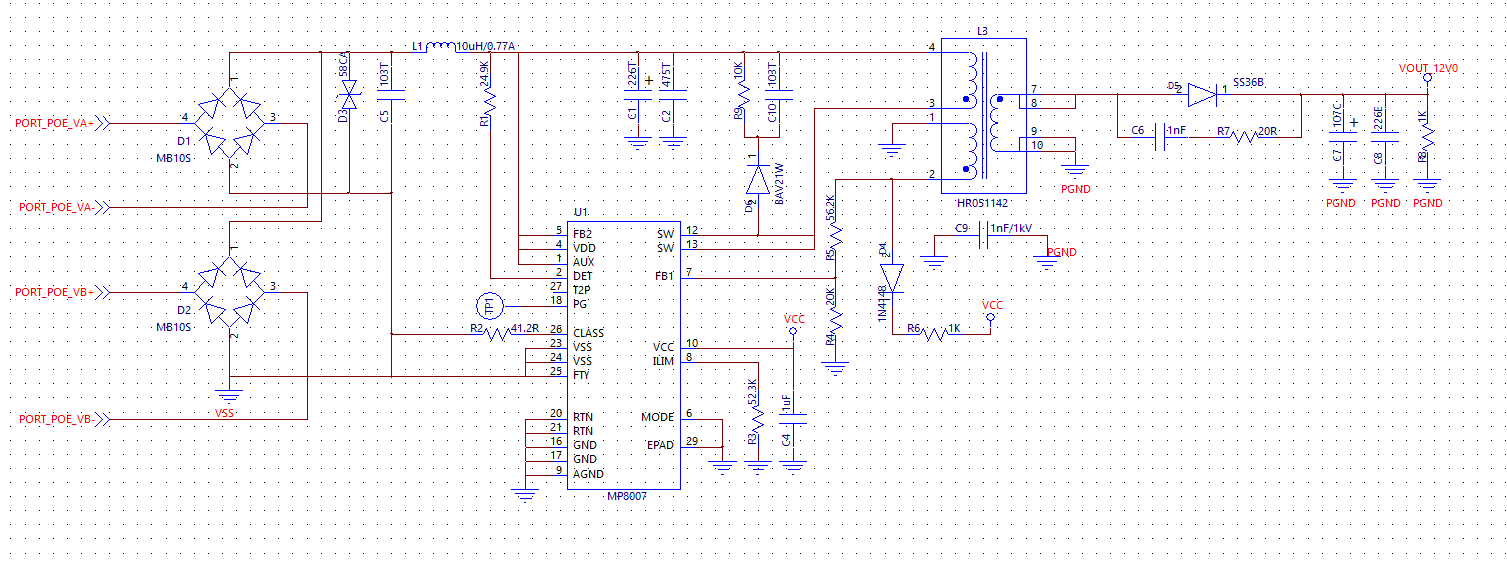

根据计算公式，输出电压应该在7V左右，但是实际输出在6.25V~8.0V左右跳动，已反复校对图纸未发现问题，请专家看看是啥问题，

13761502372 · 2024 年5 月 15 日 06:41

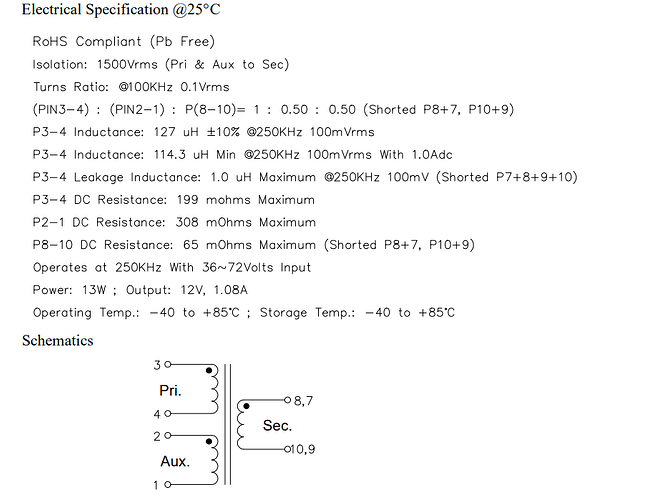

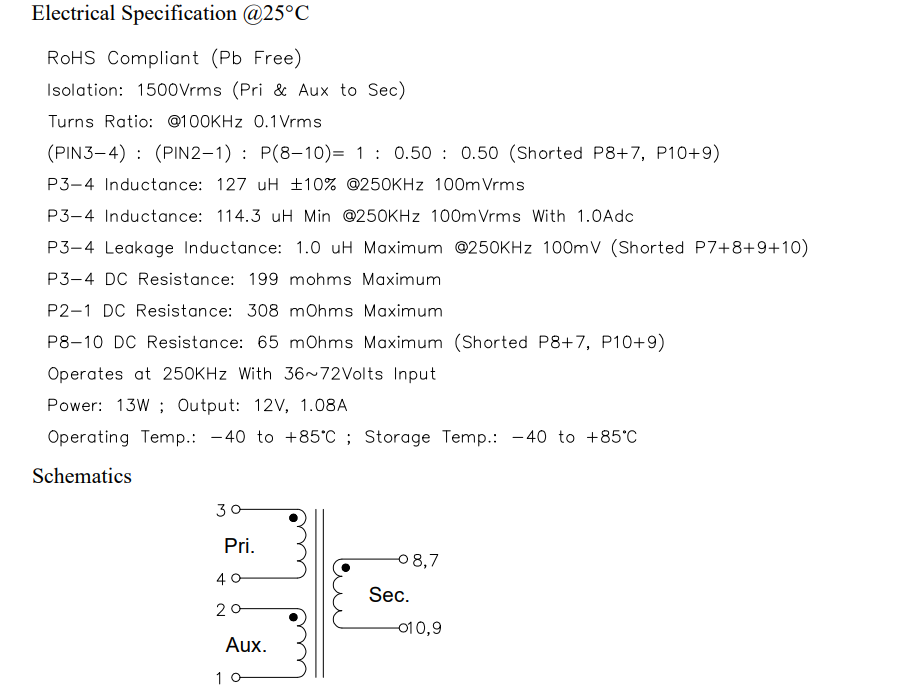

变压器参数

13761502372 · 2024 年5 月 16 日 02:20

补充说明下，芯片VCC电压是5.3V左右

Jose.Zhang · 2024 年5 月 16 日 03:32

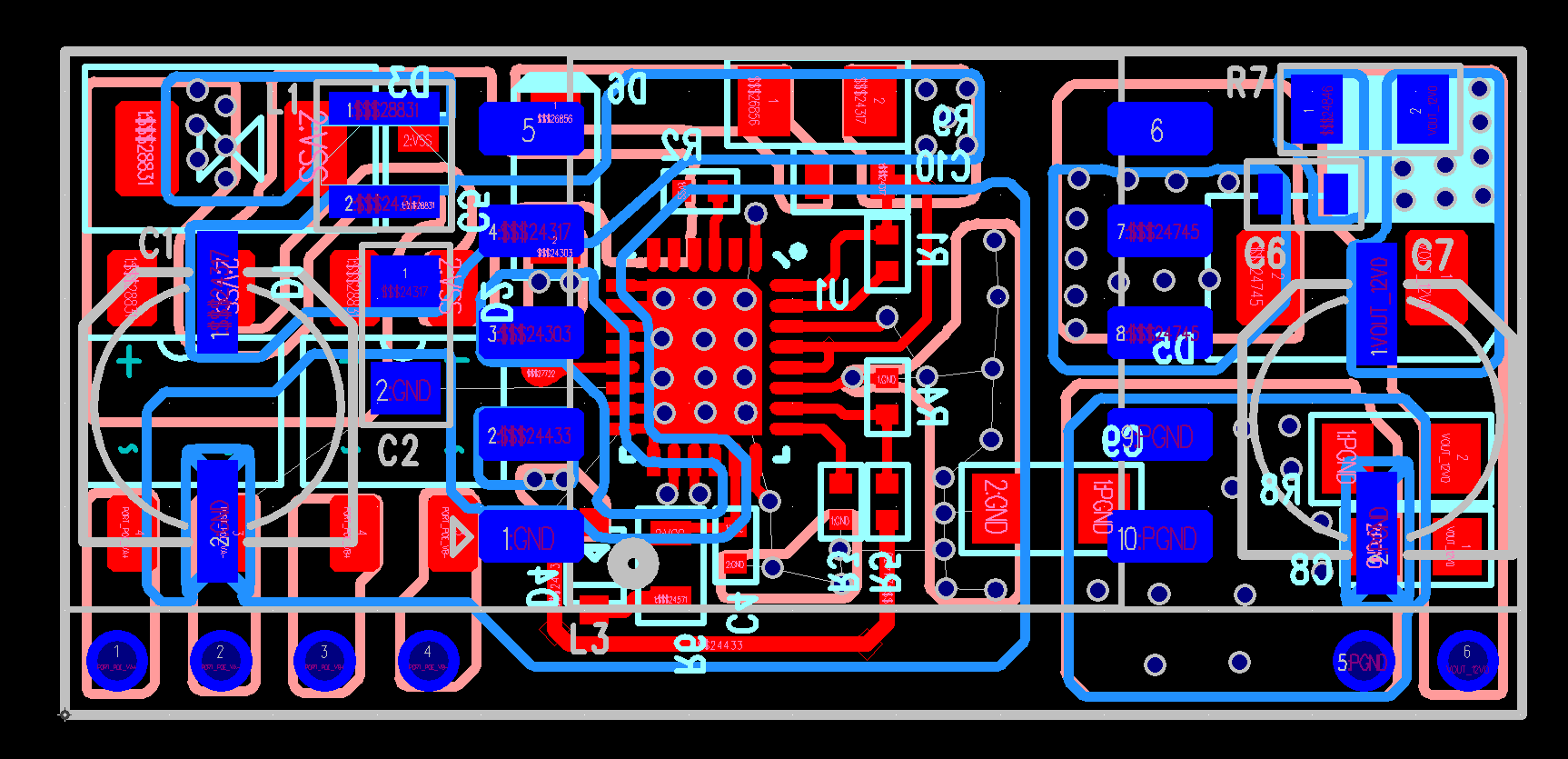

您好，可以再帮忙补充一下PCB Layout帮助更好的分析问题

13761502372 · 2024 年5 月 20 日 04:31

Jose.Zhang · 2024 年6 月 3 日 10:45

您好，
您选用的这个变压器是为48V to 12V而设计，匝比为2：1：1，设计VCC电压和VOUT压差不能太大。另外由于您设计的输出电压较低，电路工作占空比可能比较低。您指的芯片VCC电压为5.3V，是现在输出在跳动时有一个稳定的电压吗？可以先断开给VCC供电的电阻R6再测试，可以提供一下SW对地和VCC对地的电压波形来帮助分析，谢谢！
