入手一款适合自己的多口快充充电器，可以极大地提高生活和工作效率。
最近几年，充电器行业发展特别迅猛，市场上不断涌现大功率充电器产品，比如氮化镓65W充电头、100W充电器、120W充电器。不过，肯定有朋友觉得，100W这么大功率的充电器，我根本用不上，我的手机最大支持20W快充。其实并不然，对于多口充电器来说，100W 功率只是其功能之一，最重要的是它可以提供多口快充功能，实现两台手机或者手机、平板和笔记本同时快充。
因此MPS最新的多口充电方案——高效、小封装28V/5A、100% 占空比的同步降压转换器MP8856/MP8857+支持多种协议，多路的PD控制器MPF5200x充电方案强势袭来，下面就来一探究竟吧！
首先介绍MP8856，MP8856集成一颗低边开关, 可以提供36V输入电压，持续5A持续输出电流能力，并且拥有超小封装QFN (3mmx3mm)，极大的节省了空间和成本。
MP8856同时拥有100%占空比充电，极大地提高了充电效率，外置高边开关让它拥有良好的散热性能，100W输出时温度仅为34.8℃。下面是MP8856优秀的效率表现，最大充电效率高达99.06%！

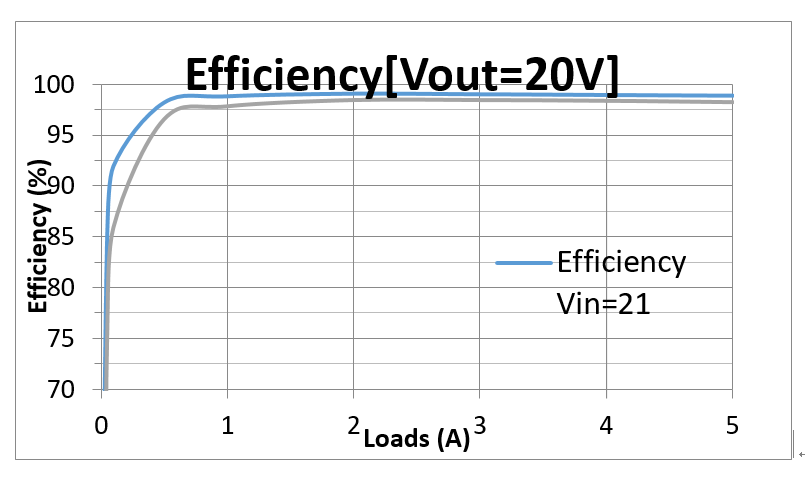

MP8856效率表现：
@Vin=21V，Vo=20V，Io=2A，fsw=450kHz，RDC=9.5mOh
MP8856散热表现：
@Vin=20V, Vo=20V, Io=5A
现在问题来了
1、 充电器的协议究竟怎么选？
2、 100W以内三口充电器方案有何推荐？
3、 140W多口充电器方案有何推荐？
1、充电器的协议究竟怎么选？
其实，我们一直在说充电协议，充电协议对于充电来说，究竟有多重要呢？简单来说，充电协议就是打开快充的“钥匙”，手机等设备和充电器之间是通过这把“钥匙”来握手启动快充的。所以，要实现快充，选择一个适合的快充协议芯片就显得尤为重要啦。
在这里就不得不推荐MPF5200x系列芯片，兼容各种充电协议，最高支持240W快充，支持单口、双口、多口快充，一次给多个手机、电脑充电都不成问题，支持3.3V-48V输入，内部集成3.3VDD/50mA LDO，ARM Cortex-M0 CPU，不仅是一颗协议芯片，还带有MCU功能，简直太棒了！
MPF5200x究竟有何优势？请看如下对比，MPS解决方案支持更强大的MCU系统，全功率范围PD3.1，灵活的端口规格和更小的封装尺寸！
规格 MPF5200X 市场其他方案 MCU core 32bit ARM Cortex-M0 8bits Turbo 8051 内存大小 128Bytes Flash with ECC 32Bytes MTP ADC /通道 12bit 10bit 支持的功率范围 PD3.0 SPR, PD3.1 EPR 240W(max) PD3.0 SPR 100W(max) 协议 PD3.1 PPS，BC1.2，苹果divider mode，QC3/4/4+，华为 FCP/SCP PD3.0 PPS，BC1.2，QC4/4+ 端口支持 单口/双口/三口 双口 封装 QFN24 4mm*4mm QFN32 5mm*5mm
MPF52000电路图如下：
2、140W 内三口充电器方案有何推荐？

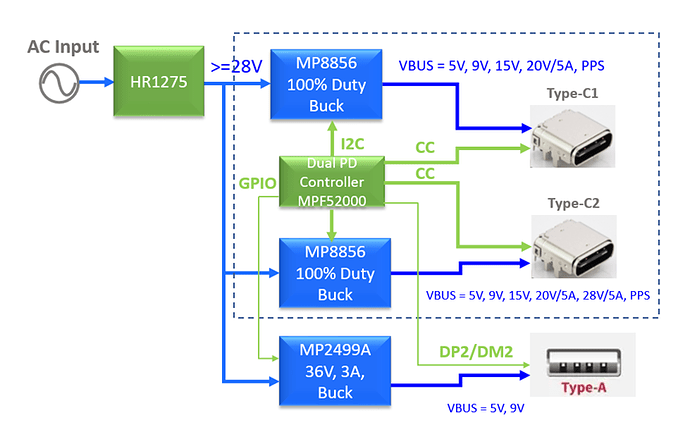

日常生活中最多的便是使用2C1A口的充电搭配，下面是搭配140W内三口充电器整体推荐方案：
推荐方案： MPF52000+2 * MP8856+MP2499A 。MP2499A是一颗36V、3A 的Buck。
下面就来讲讲MPS的方案和市场上其他方案比较究竟有何优势，请看下表，MPS方案具有更高的效率、更高的频率、更灵活和更简单的BOM！
规格 MPF52000+2xMP8856 市场同步方案 USB口 双PD3.1接口 固定Type-A + Type-C接口，两个接口插入时5V慢速充电 电源共享配置 只有1*MPF52000控制2个端口，无需芯片之间的通信 需要2*PD控制器通信实现电源共享 PD3.1 支持 仅支持PD3.0 功率 高达140W 100W BOM对比 需要4个外部MOSFET 需要7个外部mosfet 频率 默认450kHz，最高1MHz 125KHz，超大电感，纹波差 效率 高达99% 95% MCU功能 ARM M0，嵌入式128kB闪存 无 MCU 外围设备 UART，I2C从机和主机，JTAG/SWD, 12位ADC 无

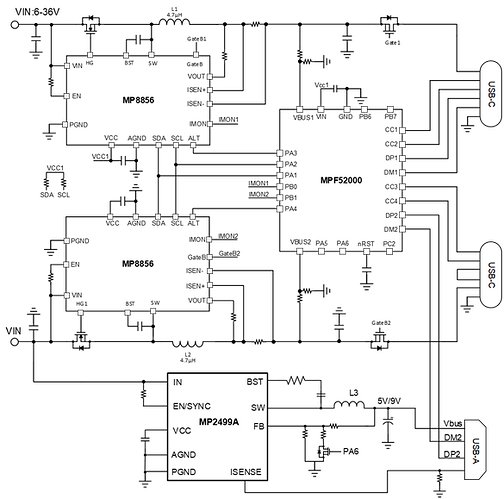

具体的电路图如下:
3、100W 内三口充电器方案有何推荐？

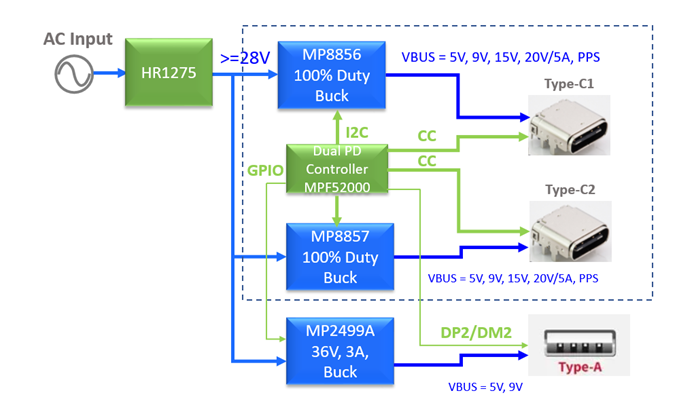

下面是搭配100W内三口充电器整体推荐方案：
推荐方案： MPF52000+2 * MP8857+MP2499A。 MP8857是我们推荐的一颗Buck，MP8857是基于MP8856集成一颗Mos（上管）。MP8857最高可以支持到100W，36V输入，支持100% 占空比，高效能，充电不会浪费，内部集成MOS—体积降低、BOM成本更低，高频率 Buck可以选择更小的电感，进一步减小面积降低成本！
4.140W 多口充电器方案有何推荐？

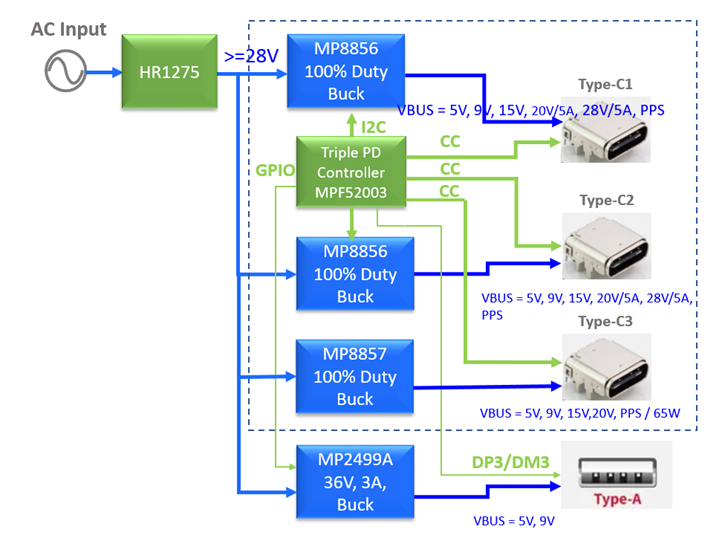

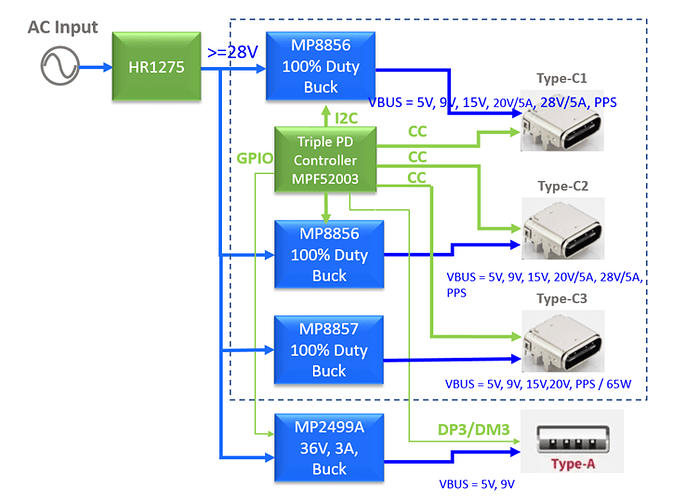

有的小伙伴已经不满足三口 140W，还想给更多的家电设备充电，那么MPS的140W 四口充电方案即可满足您的需求：
推荐方案： MPF52003+2 * MP8856+MP8857+ MP2499A 。 MPF52003是基于MPF52000而设计，能直接支持三口快充，多种协议兼容，支持PD3.1，轻松实现充电无忧！
如有 相关需求/技术咨询/产品咨询 等可点击 MPS NOW 在线技术支持 ， 工程师将为您直接提供项目技术支持服务
查看更多技术资源可访问：Resource Center
