这个帖子是我试用MPS的反激设计工具的过程。这玩意儿特别好用，专门用来设计那种反激式的开关电源。这种设计平时挺麻烦的，要算好多参数，还得画图。但这个工具啊，把这些都简化了，只要输入几个关键参数，就能直接得到设计结果，省心省力！
使用场景
比如：设计一个反激电源，给一些逻辑电路供电。这个电源得在宽输入电压范围内工作，输出得是DC24V/5A，开关频率65KHz，效率得达到85%
体验过程
-
打开 反激设计工具：链接：Flyback Design Tool | MPS

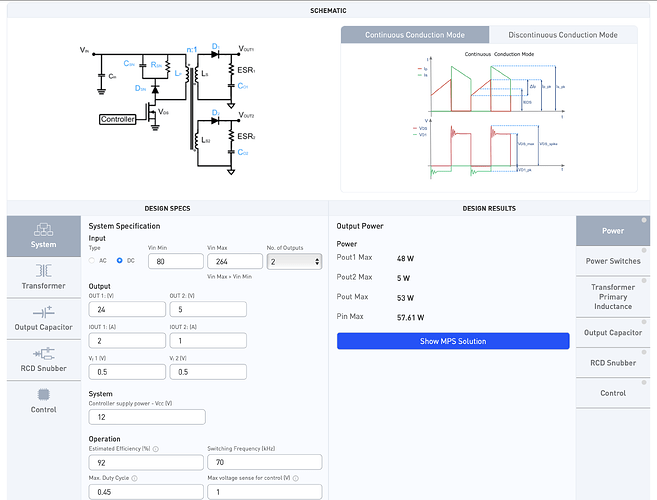

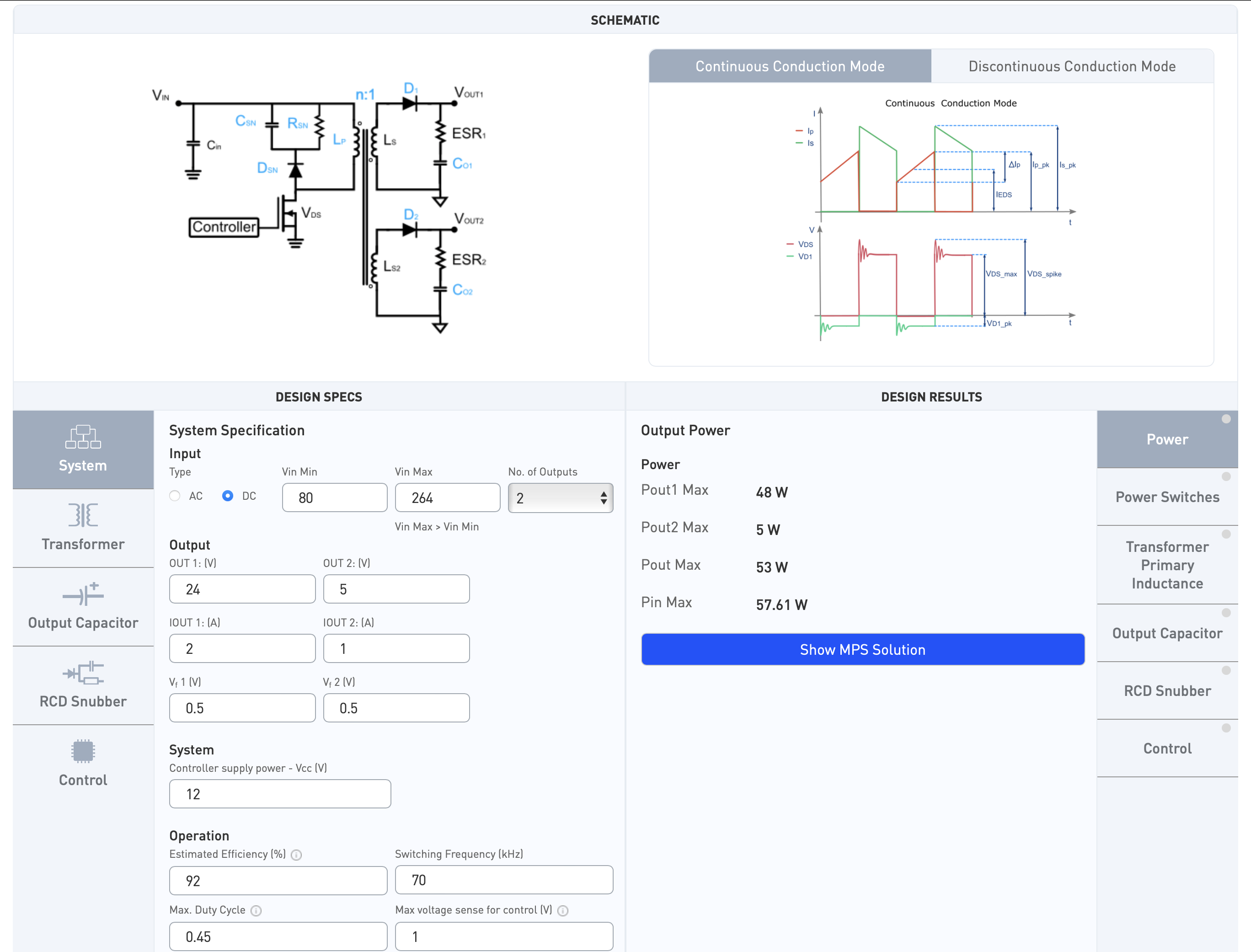

打开后可以看到界面如下图
-

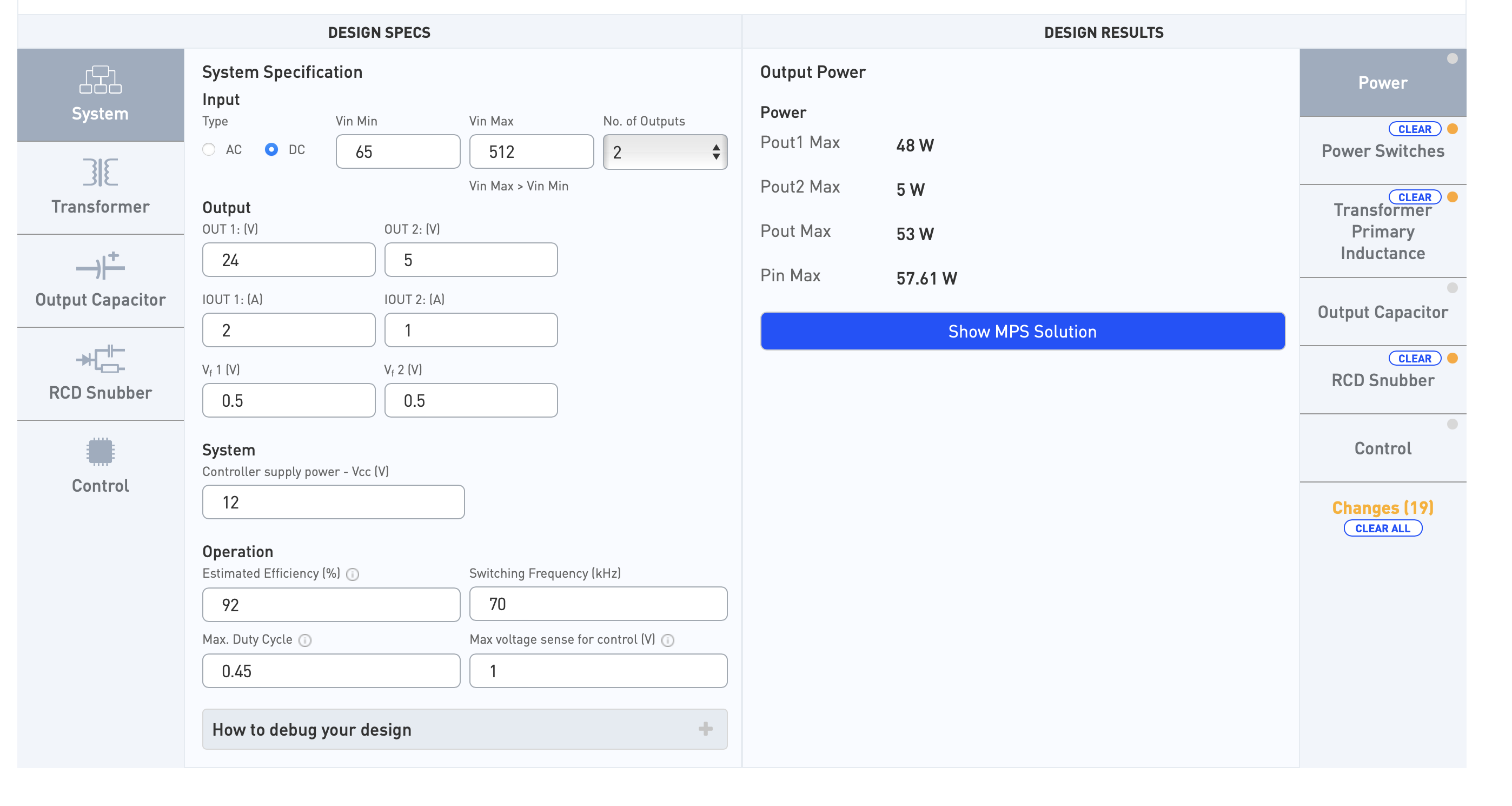

输入系统参数：在“System”这块儿，我输入了基础的系统参数，比如输入电压范围、输出电压、输出电流、开关频率这些。这些参数是设计电源的基础，必须要填准确。当然了，我这里是测试使用，参数我就随便填了
-

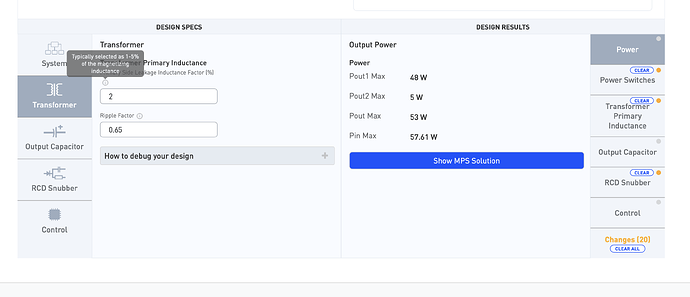

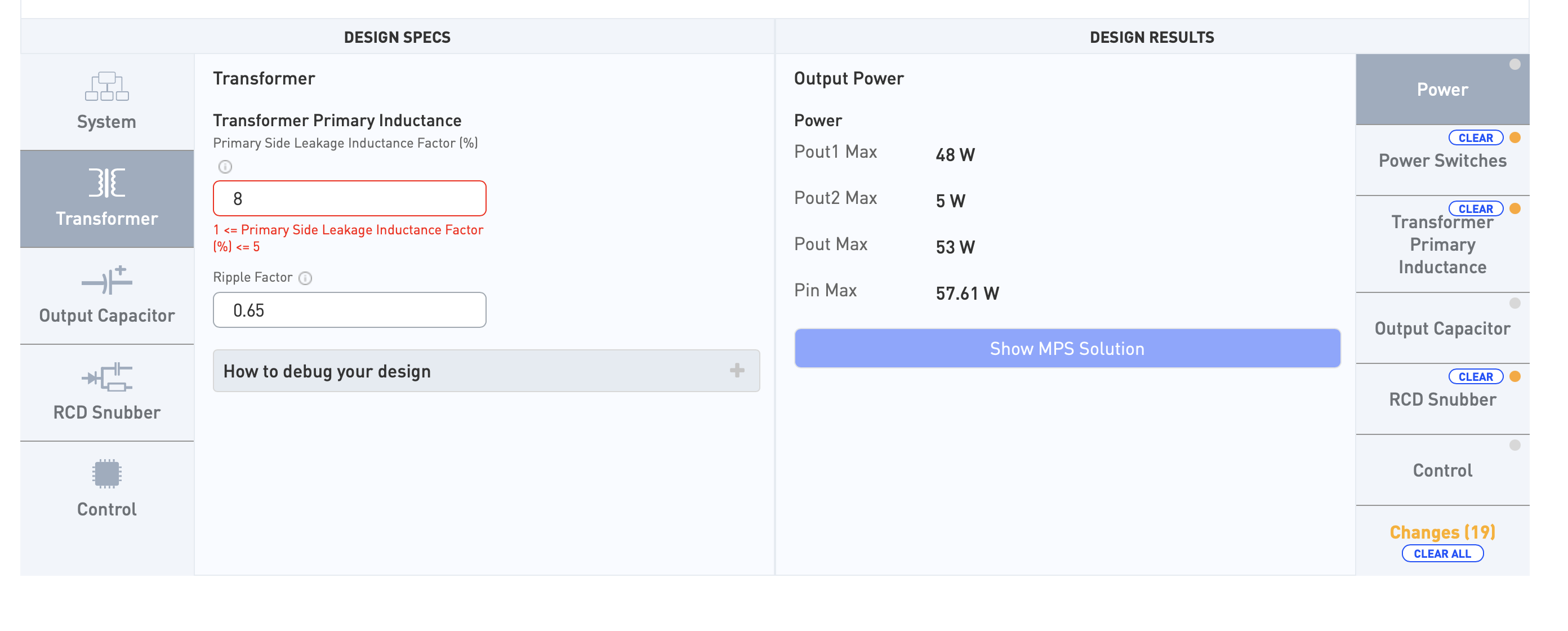

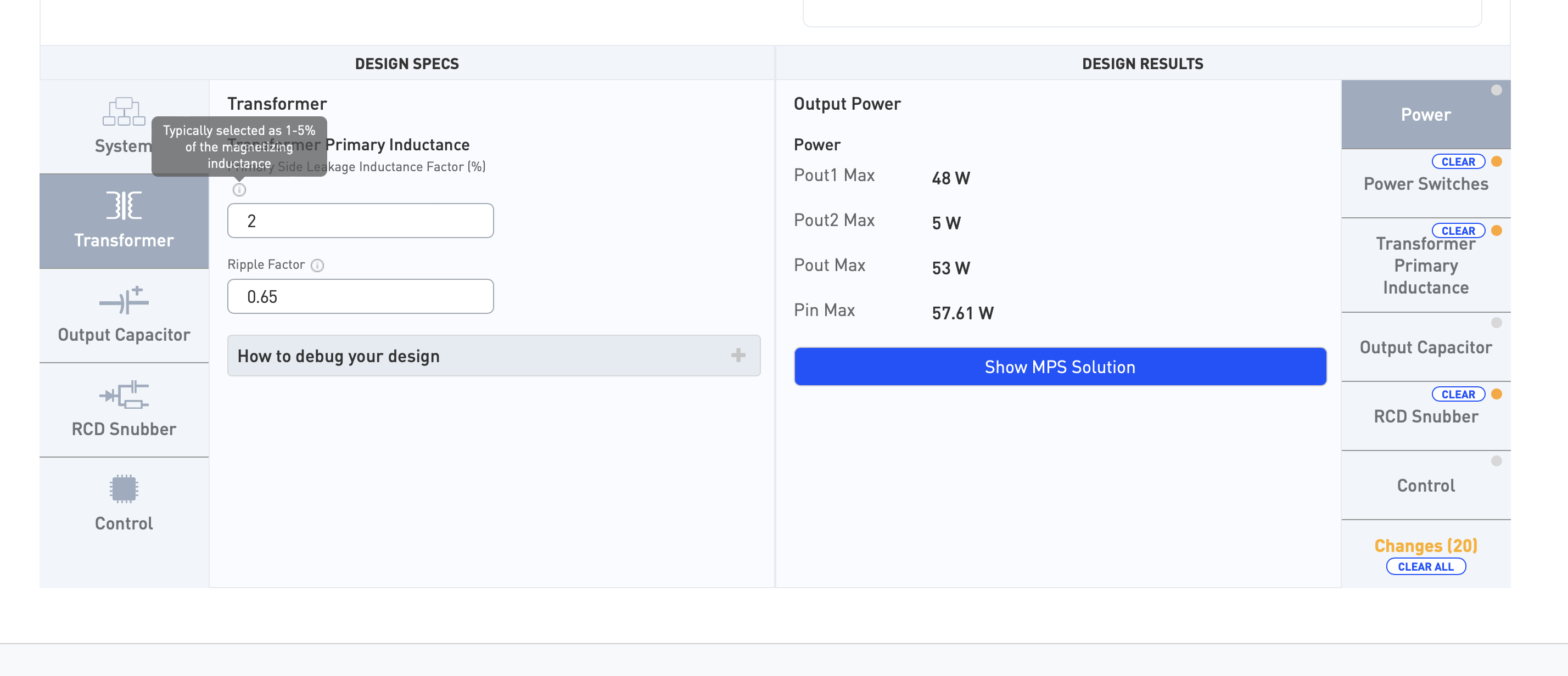

设置变压器参数：接着，我在“Transformer”这块儿输入了变压器的一次侧漏感系数及纹波系数。这些参数影响变压器的设计和性能，选对了参数，变压器才能工作得好。而且参数不对的话，工具还会显示错误特殊
-

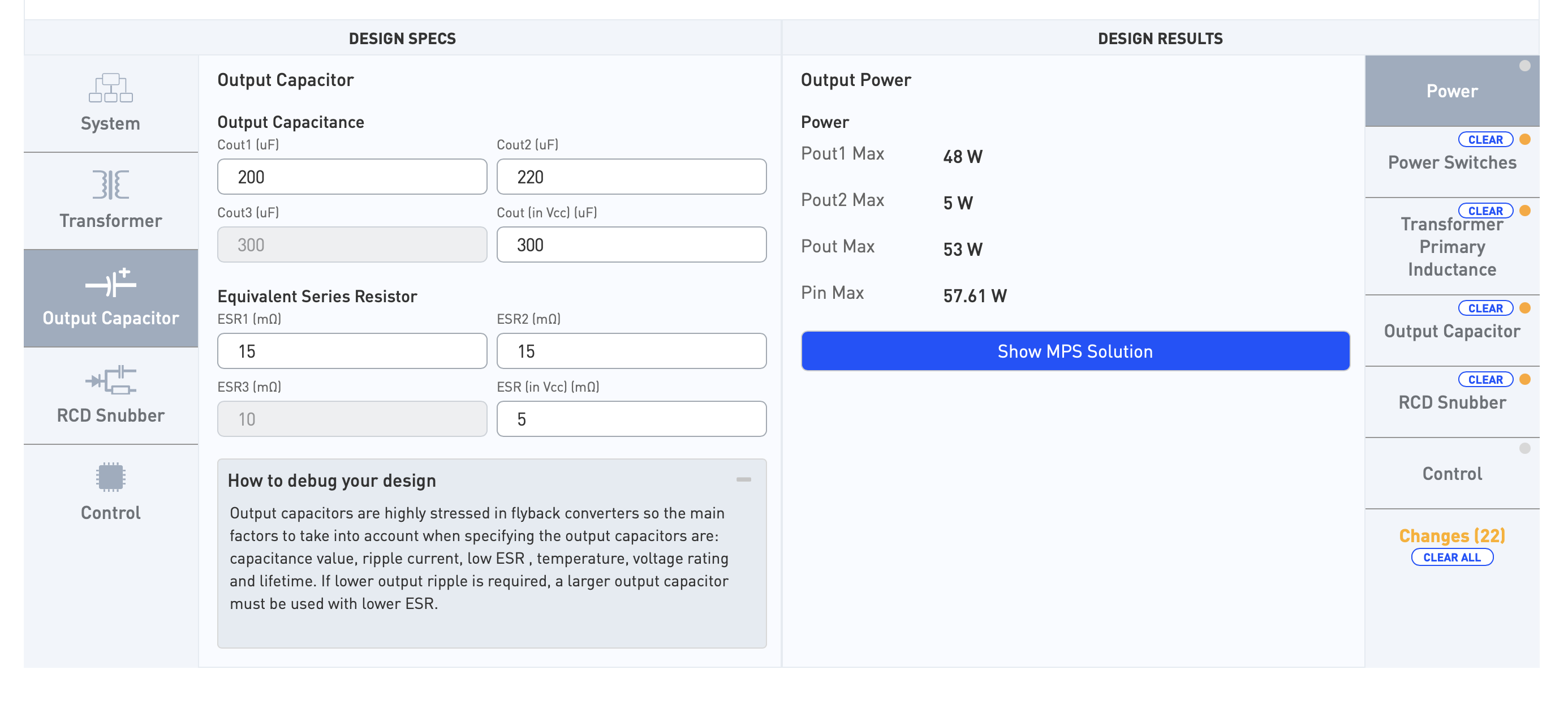

选择输出电容：在“Output Capacitor”这块儿，我填写了输出电容容量和等效串联电阻（ESR）参数。这些参数决定了输出电压的稳定性和纹波，选对了电容，输出电压才能稳稳的。
-

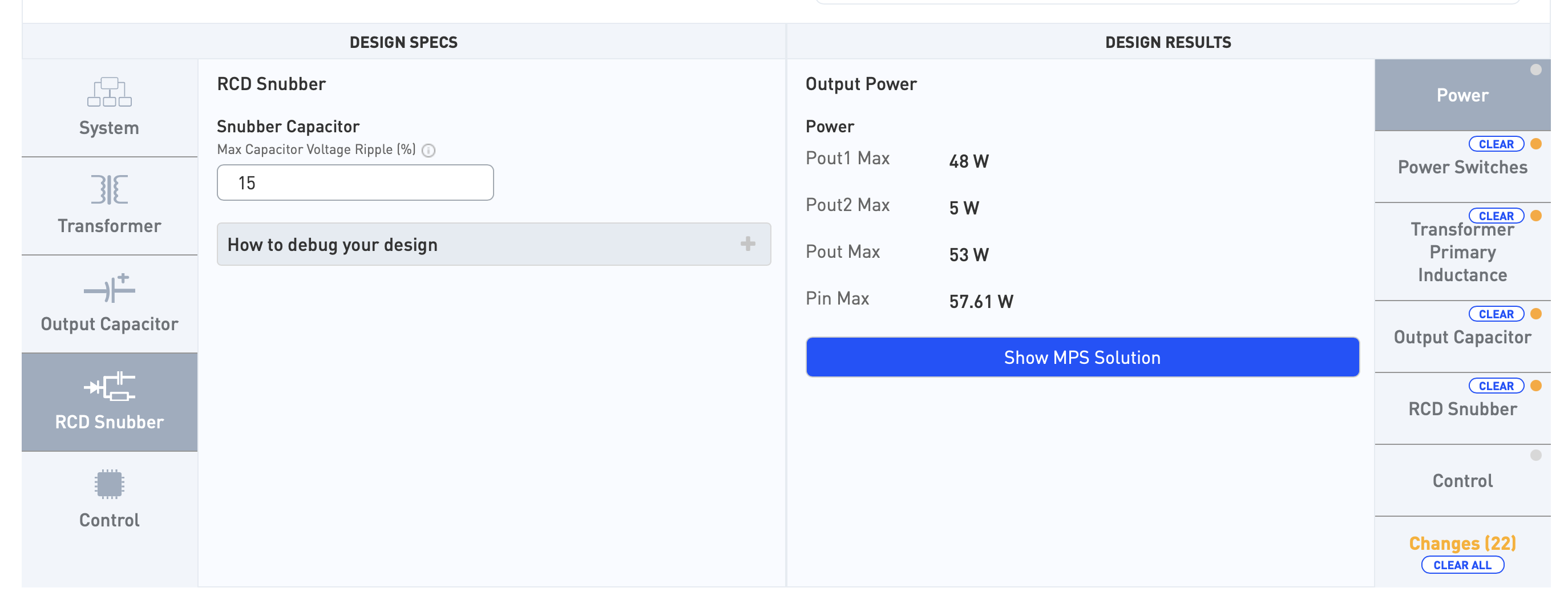

设置RCD缓冲器：在“RCD Snubber”这块儿，我填写了最大电容电压纹波。RCD缓冲器用来抑制电压尖峰，保护MOSFET，这个设置很重要，能防止MOSFET被电压尖峰击穿。
-

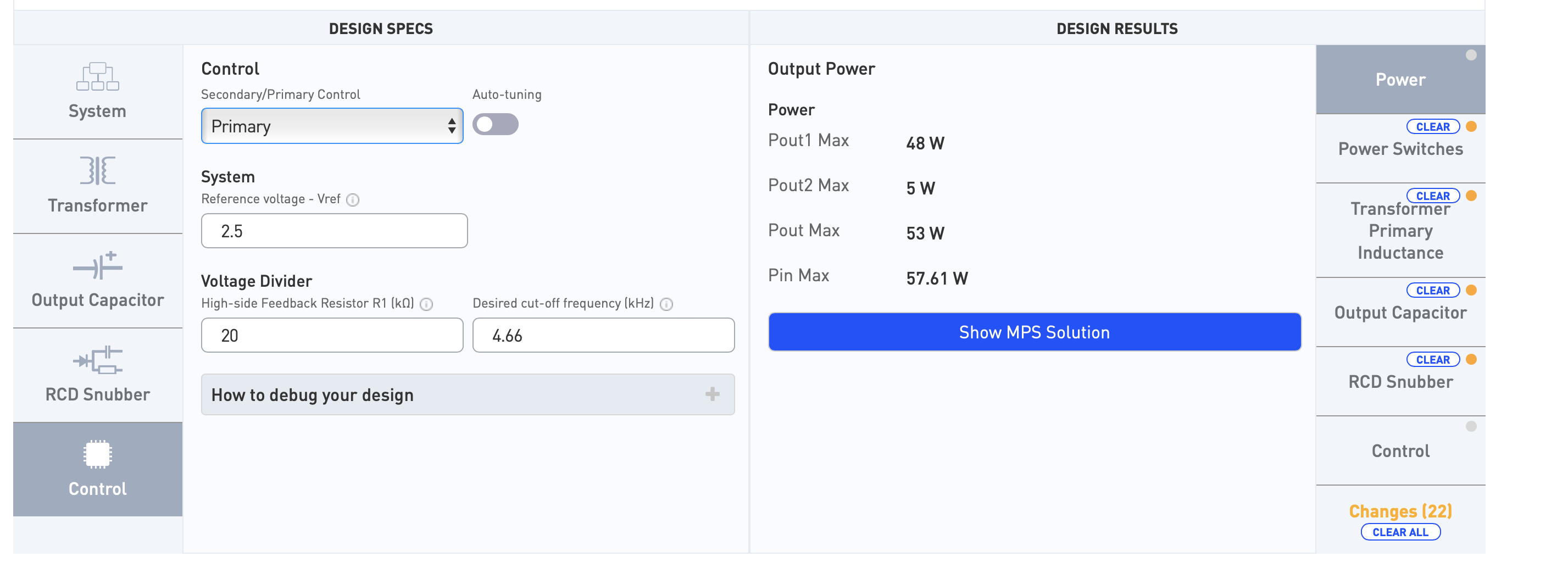

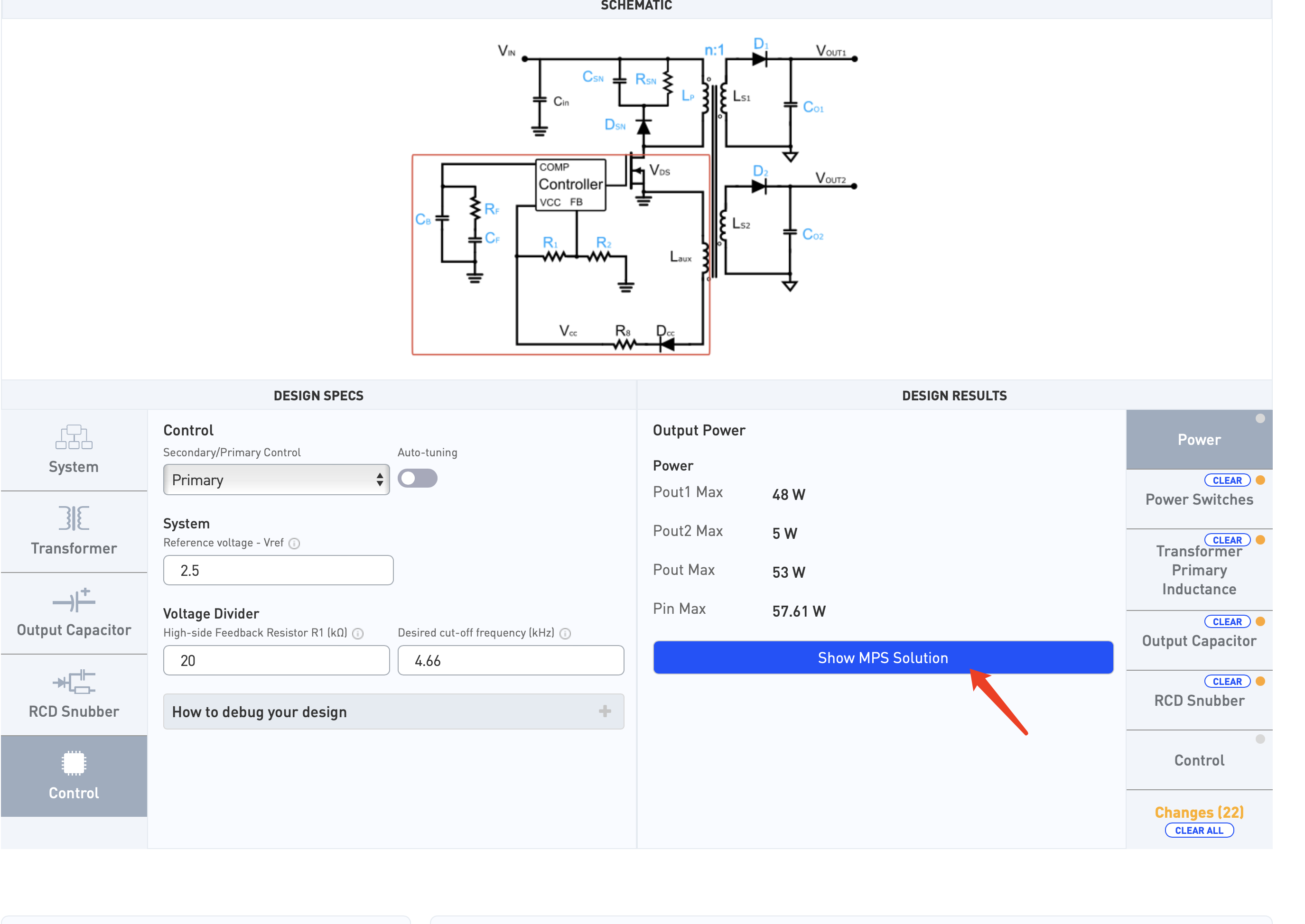

配置控制器参数：最后，在“Control”这块儿，我填写了反馈参数，比如参考电压、高侧反馈电阻、截止频率等。这些参数影响电源的稳定性和响应速度，设置好了，电源才能快速响应负载变化，保持输出稳定。
-

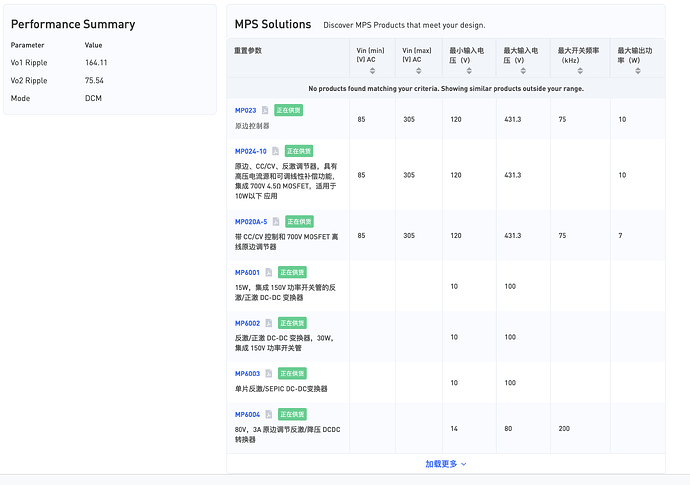

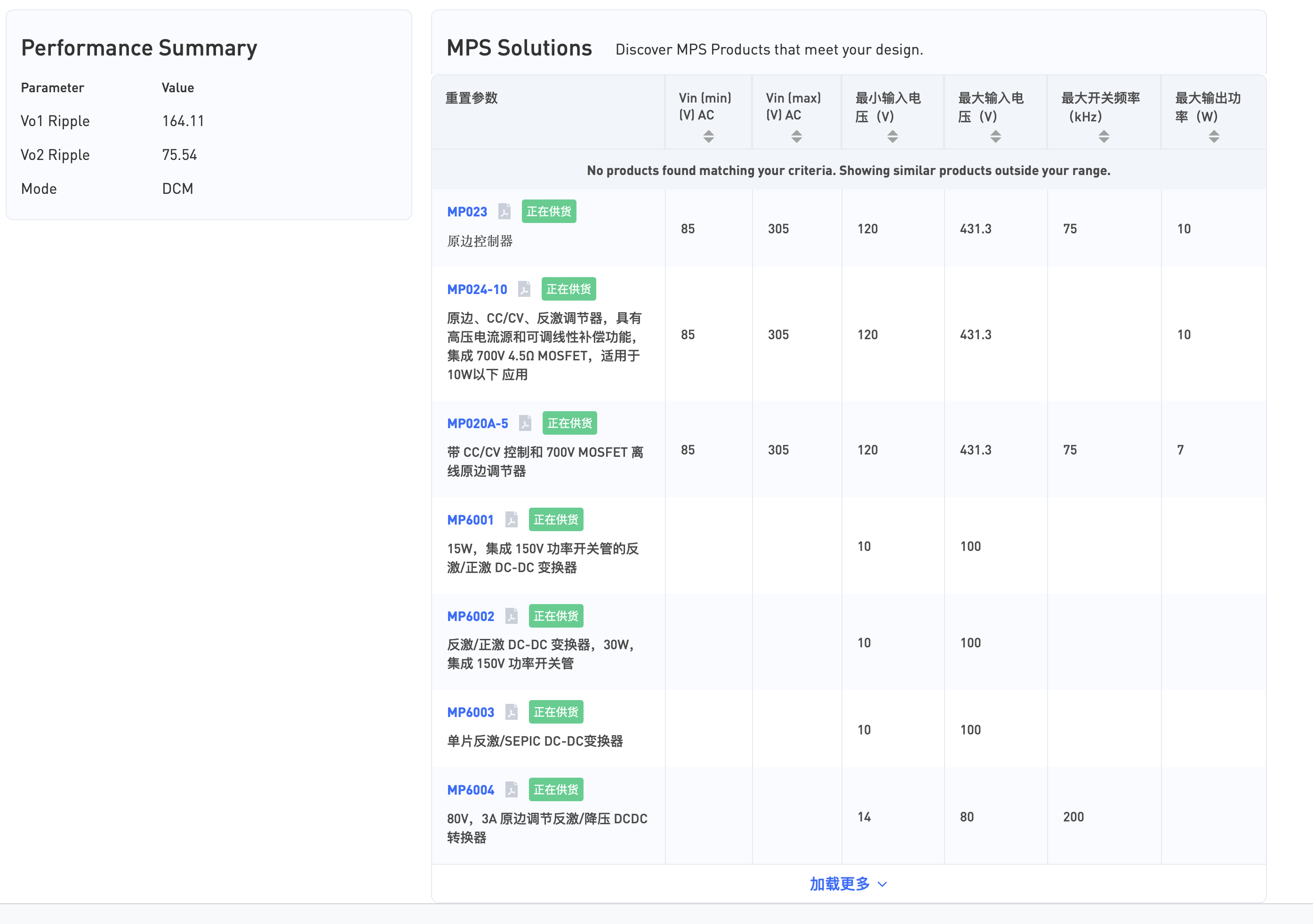

查看设计结果 ：通过以上简单的几步设置，点击一个基本的设计结果就出来了。工具会自动计算并显示设计结果，包括电路图、元件清单、设计参数等
体会
体验完MPS的反激设计工具，我真心觉得它太方便了。这个工具不仅自动化计算，避免了手动计算的繁琐和错误，还全面覆盖了从输入到输出的多个关键参数，满足不同设计需求。用户界面友好，操作简单，适合不同经验水平的设计人员使用。
