MPQ8633 bode图测试实测与仿真PM差异较大

[1340072953]

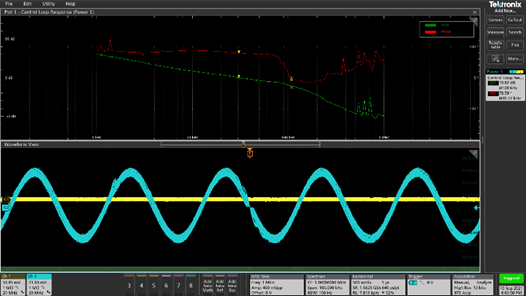

最近在使用MPQ8633进行了bode图的实测，测试的波形如下，波形和相位裕量符合常规

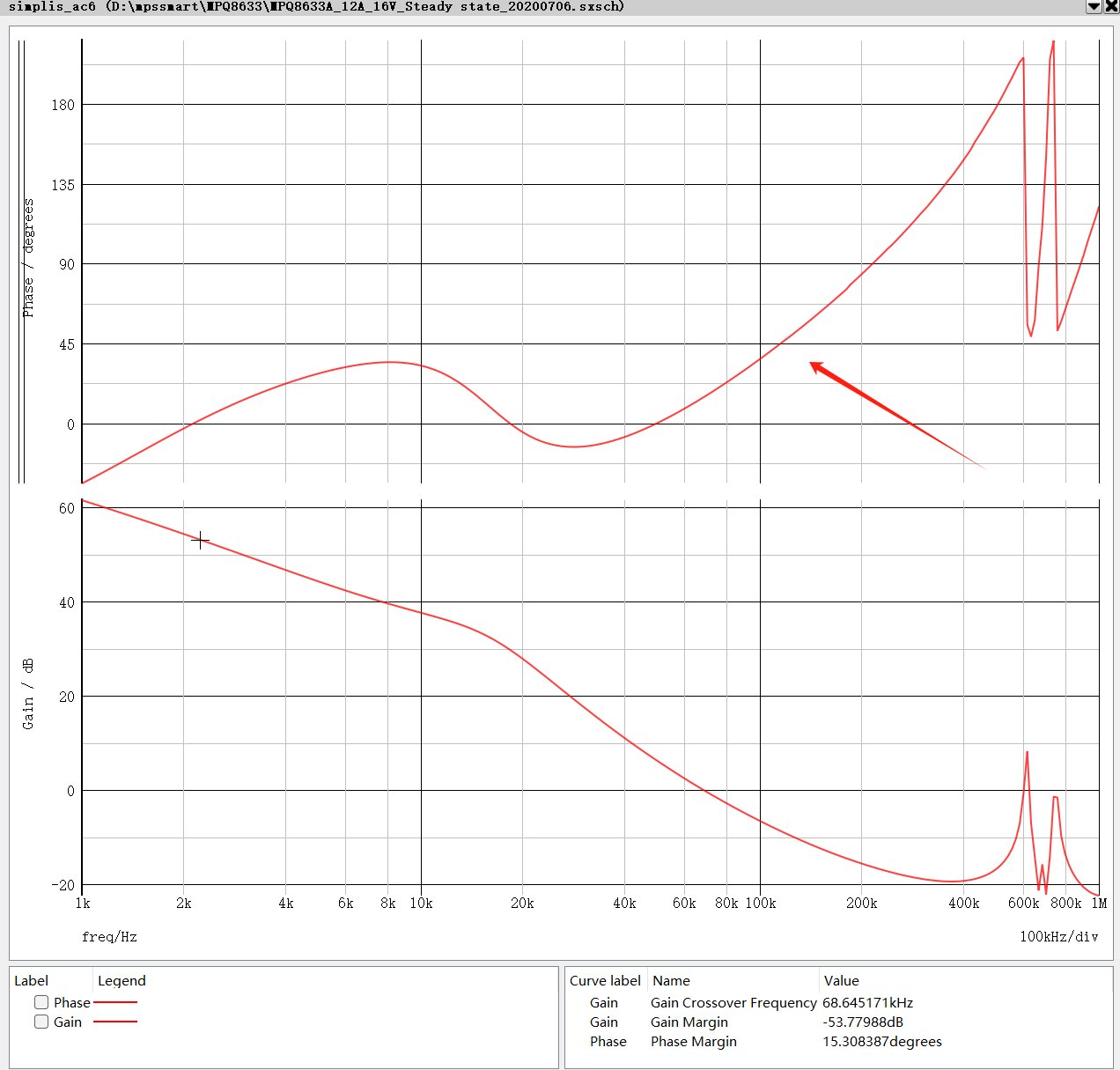

但是和MPS SMART仿真出来的PM波形完全不同，仿真源文件是MPS SMART自带的，波形如下，

这PM波形趋势不太对，请教下是那里的原因

[1340072953]

实测的bode图如下，PM波形与仿真波形趋势完全相反，实测的这个波形应该才是正确的

[1340072953]

HI，有人可以帮忙解答一下吗

[Joey.Zhou]

你好，是否有更清晰的实测结果？可以确认一下仿真模型与实测板上的参数选择是否一致。
