DC-DC转换器可以实现各种电压电平的高效电源转换和供电，但是随着需求的不断上升，需要更高功率密度更高效率以及更小的尺寸，DC-DC转换的PCB设计就更为重要了，但是很多参数需要调试，比如频率设置、选电感值、COMP补偿电路等等，这些参数的调试需要制作PCB板后才可以进行，无形增加了很多成本，同时也包括时间成本。如果有软件可以帮忙设计出来可以大大节省开发时间。这边推荐的是一个DC-DC设计工具，来自MPS的DCDC电源设计软件。

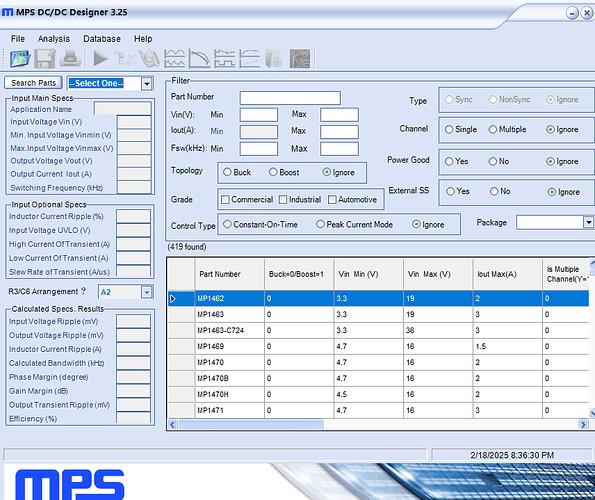

首先打开装好的DCDC设计软件，功能分区非常明显，很容易上手。

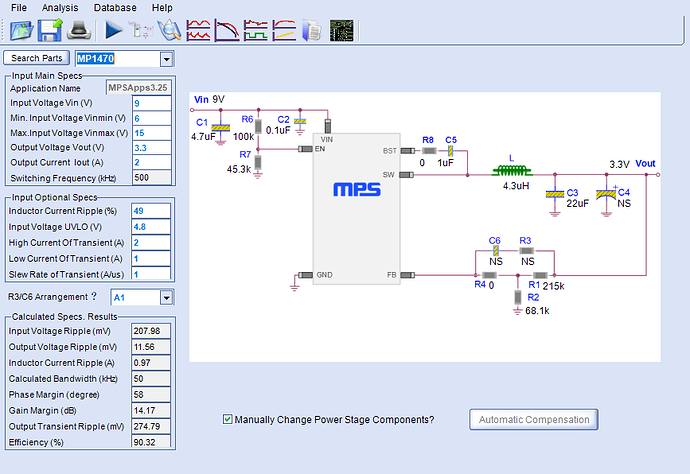

我要设计的电源输入电压范围为6Vdc-15Vdc,9V为典型值，输出3.3V/2A,我这边选择一个型号MP1770，输入上面相关设计参数后，原理图及参数就会显示出来，左边可以看到输出电流、输入输出电压、开关频率、DC-DC效率、输入纹波、输出纹波等参数，右边则是完整的电路图。
同时还支持如下的波形输出，包括电感电流、SW波形、输入输出电压纹波波形、负载电流和输出纹波对比图、效率和输出电流关系图等，让你比较全面的认识到在此设计下，DC-DC的性能情况。

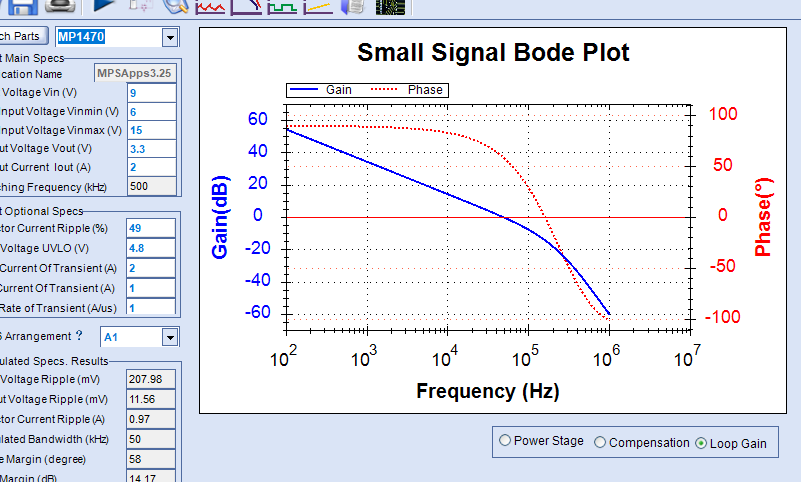

然后还有Bode图，看一看幅频和相频曲线，当然也是支持的，而且支持三个维度，分别是Loop Gain、Power Stage和Compensation，了解幅频和相频曲线图，可以更好的设计出更稳定的DCDC电源。

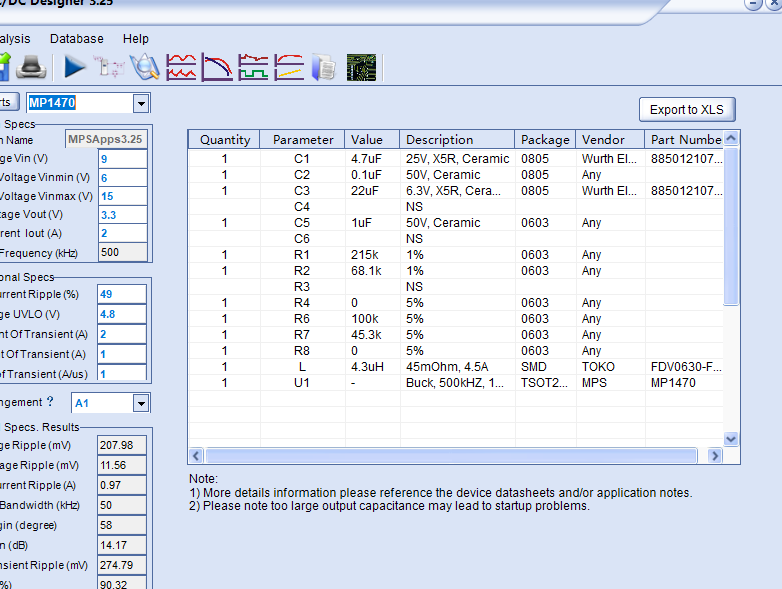

设计之后，也可以输出EXCEL格式的BOM，上面元器件的参数也很详细，很方便。

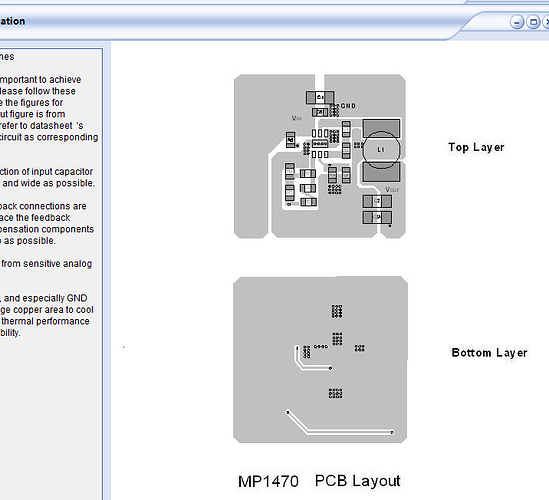

这个软件也有提供Layout建议供开发人员参考，PCB设计也很关键，DC-DC layout的好坏直接影响其性能，DCDC电源很多都是低压大电流，会影响DC电源的效率，严重的还会影响电源的问题稳定性及可靠性。
MPS DC-DC Designer是一个不错的DC-DC设计仿真工具和学习工具，特别适用于刚接触电源的开发人员，电源设计好之后还需要根据经验进行适当的调整和优化。
