【MPS设计工具体验分享】记录一次使用DCDC设计工具快速设计降压电路的过程

简介

DC/DC 设计可为您提供所需的无源元件值,并给出变换器性能的完整分析,包括纹波、效率、BOM、PCB面积、负载瞬态或频率分析。

我之前并没有接触过这种网页的端的设计工具, 通常工程师在设计电路的时候都会根据电子元件的数据手册上的详细参数和应用电路等来评估和设计应用电路。但是痛点是在阅读数据手册的时候难以抓到芯片的重点参数信息。但是DCDC设计工具出现就解决了这一个痛点。 MPS把大量的DCDC芯片的参数等重要信息,都汇总到了这个工具里。即使是一个非专业的电子工程师也可以快速的借助这款工具来设计出应用电路和获取响应的layout等。

下面我将介绍一下我的实际体验感受。

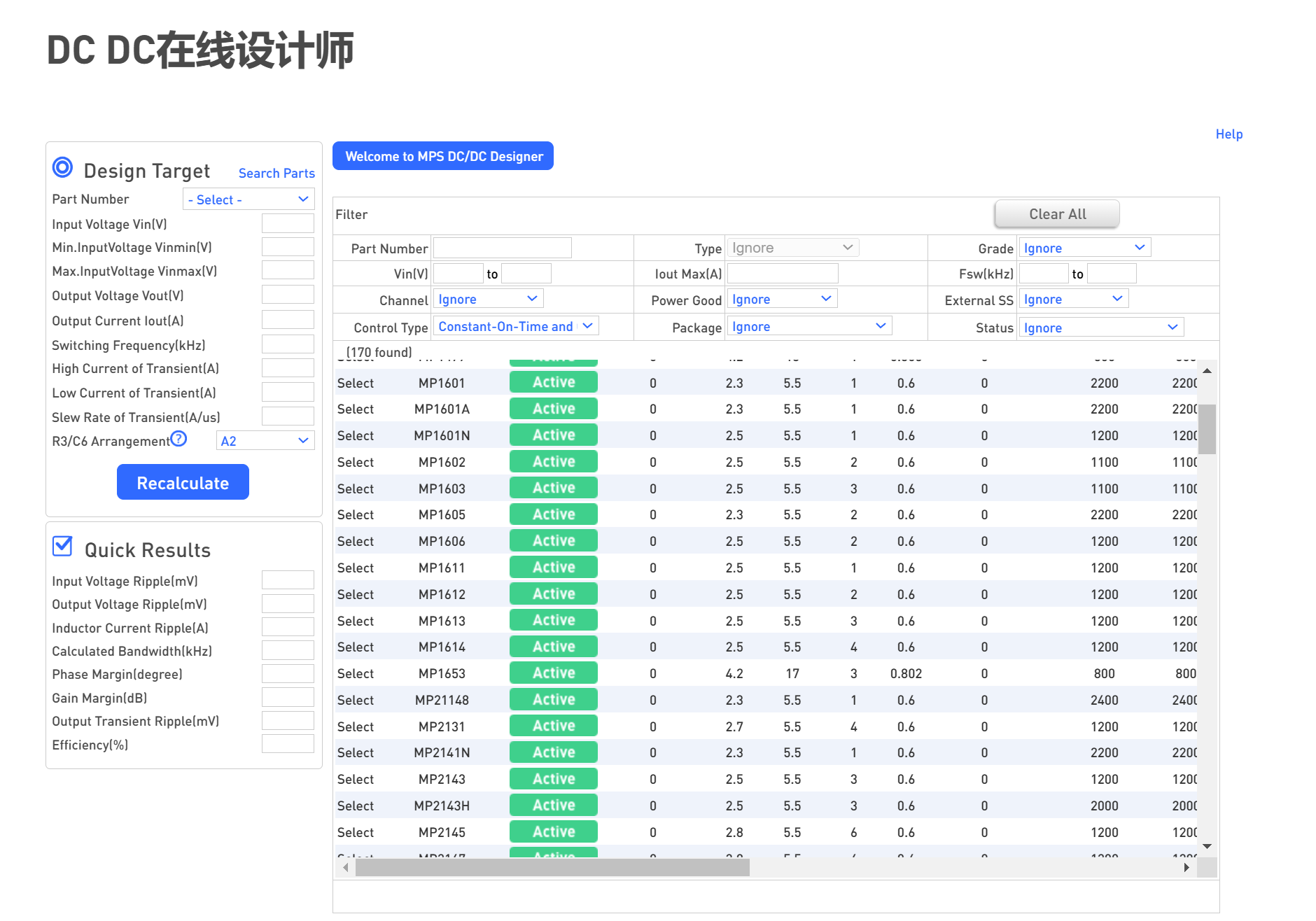

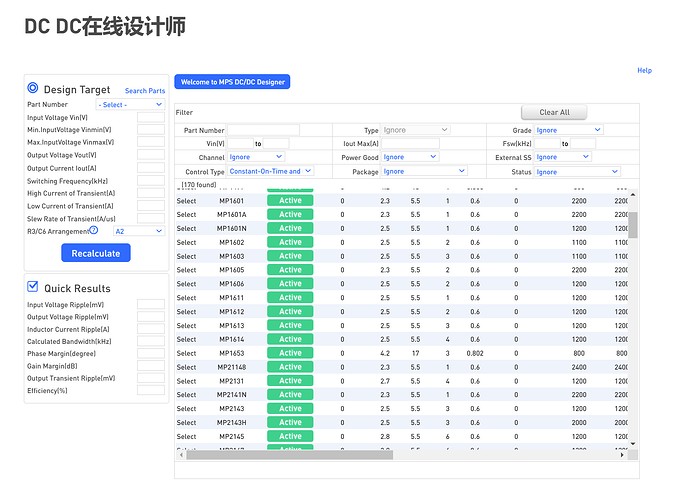

首先,在DCDC设计工具中,左上角为信息的详细参数信息, 表格的上方为芯片的筛选信息, 用户可以快速的根据这个过滤器来搜索到自己感兴趣的DCDC芯片。 或者直接通过表单上的滑条来查找对应的芯片。

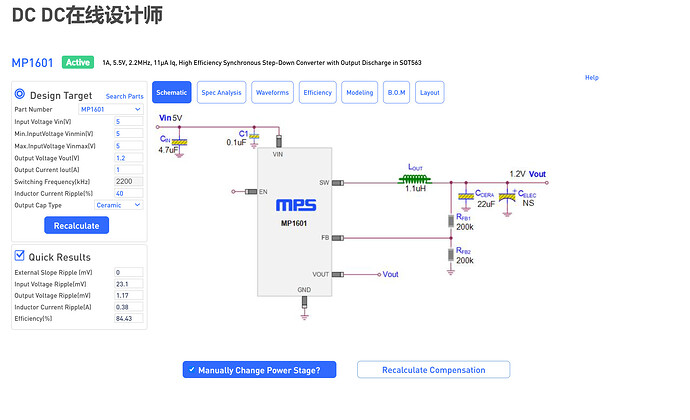

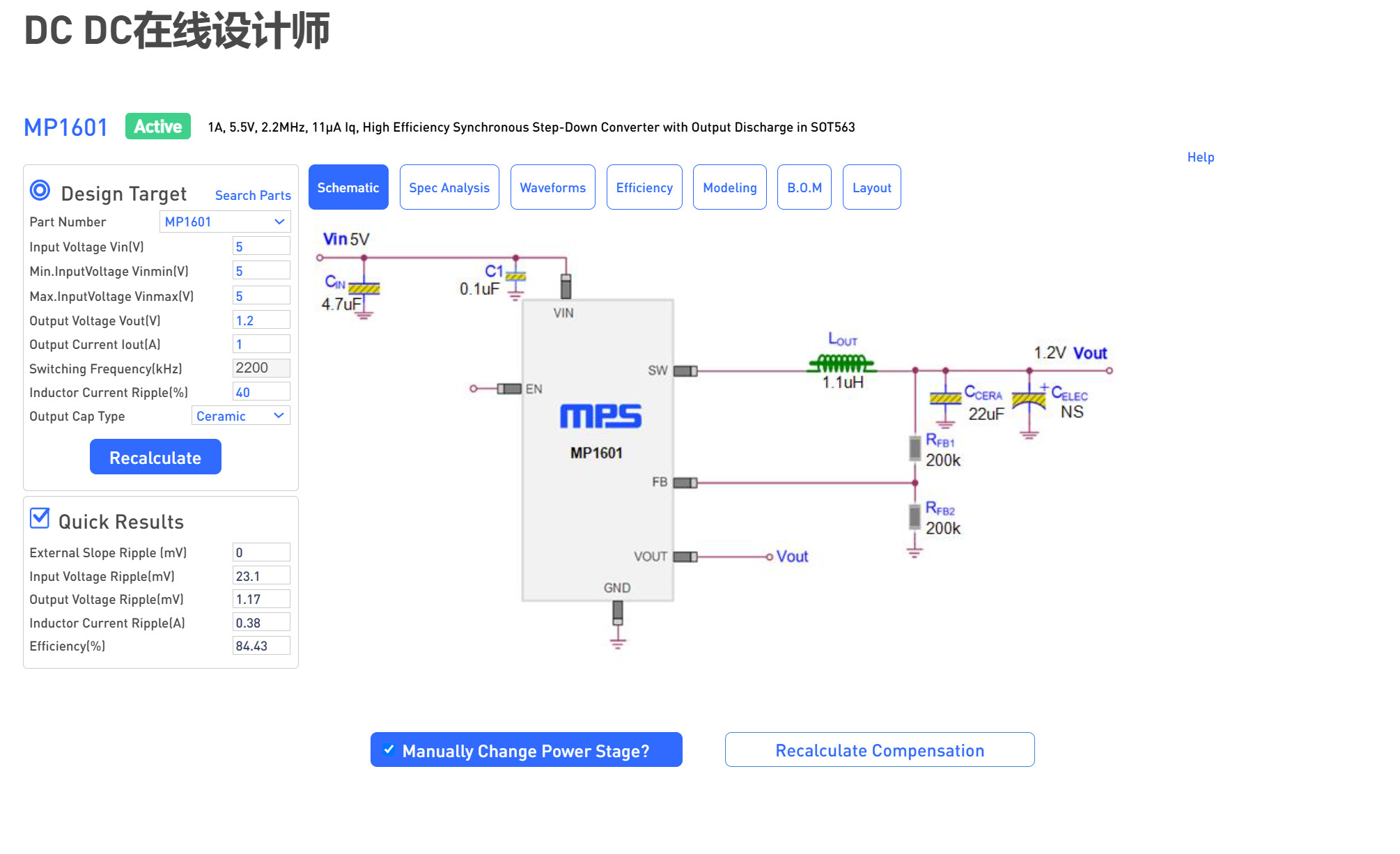

在用户选择一个芯片之后,那么这个芯片的详细信息将会被显示在左边的design target上,从而方便工程师只管的查找参数。 最重要的一点是同时也会直接的显示当前芯片的推荐应用电路。且还支持自定义输入参数(即输入的电压电流和输出的电压电流特性等),从而来重新计算生成新的电路。这一点是非常方便的,通常而言根据官方参数并不会容易出错。

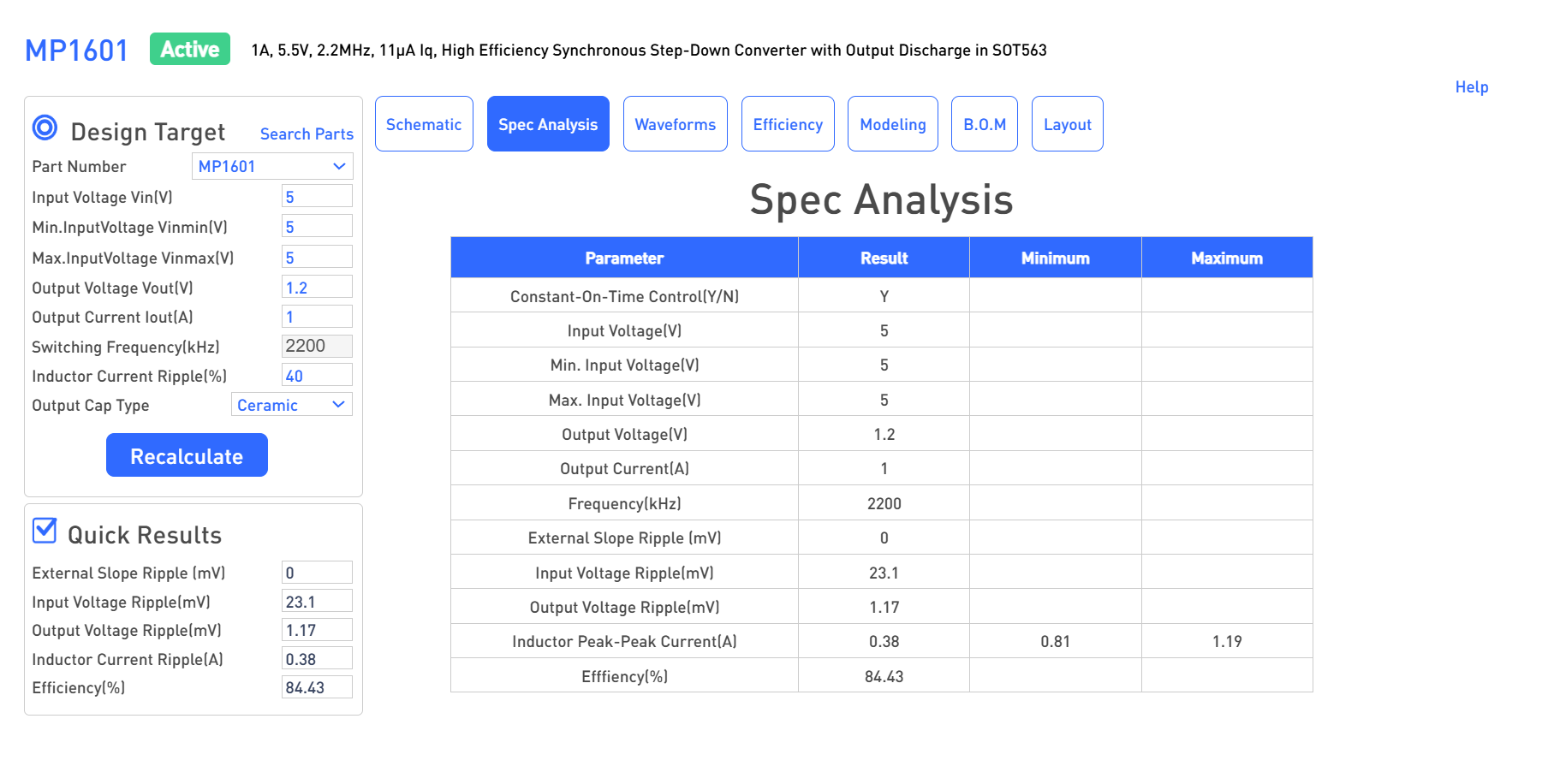

第二个表单内的详细数据分析可以只管的查看到当前的设定参数。

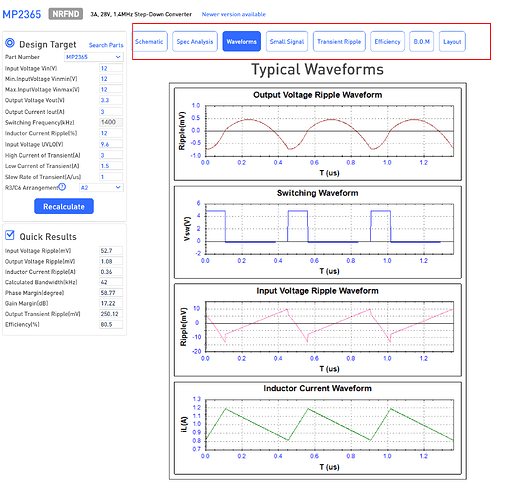

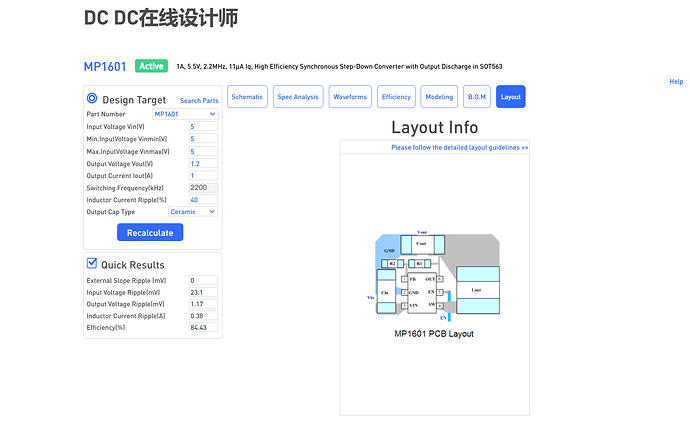

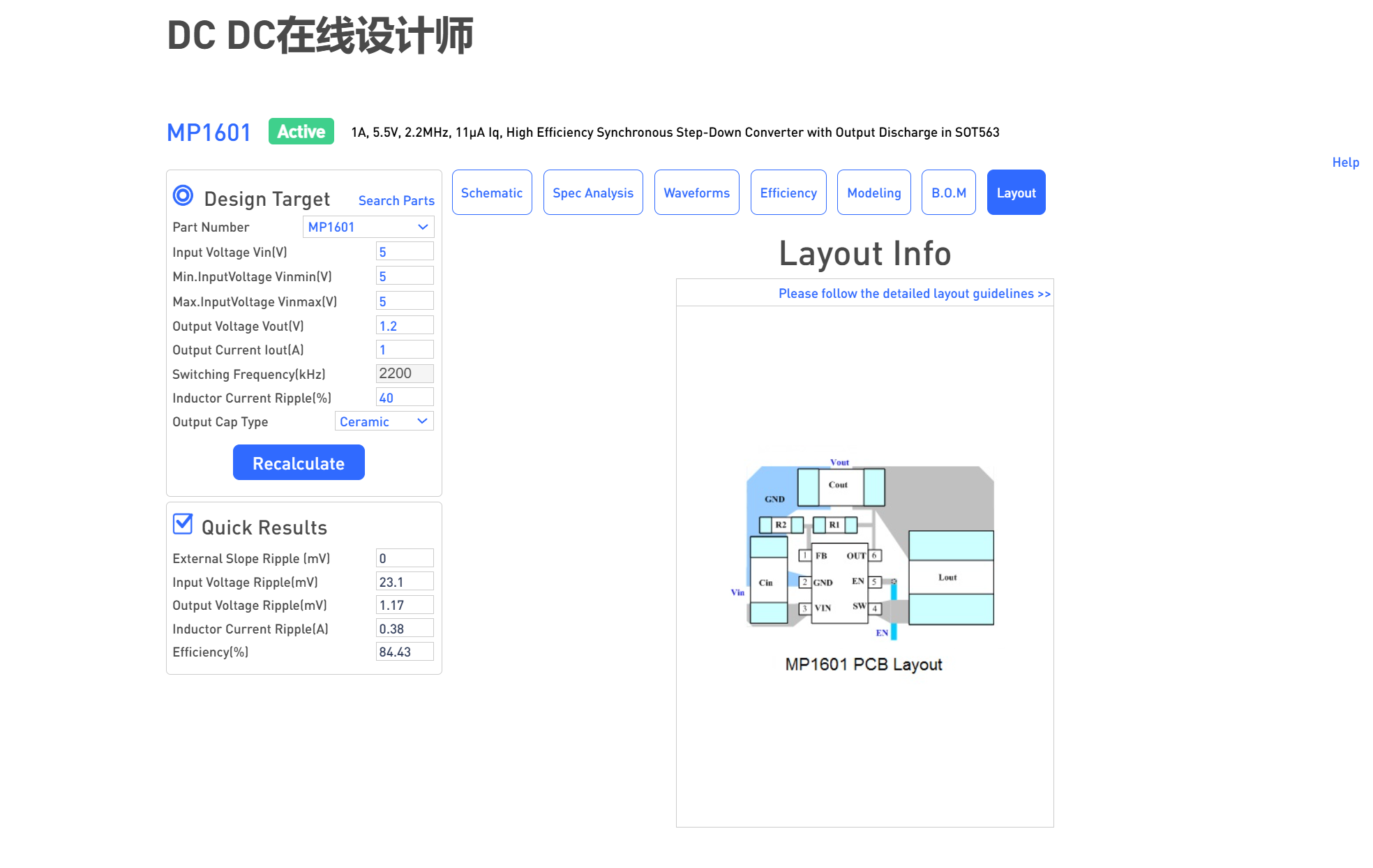

它还具备一些其他的图表, 比如说波形分析, 效率, 和BOM, layout等。 对于一个非专业的工程师我而言,我关注的是原理图,详细参数,效率,BOM和layout. 尤其是layout,通过推荐的布局设计,可以大大的加速我设计dcdc电路的效率
