【MIE1W0505BGLVH样片评测】+隔离通信电源测试

隔离电源解决方案
1
    年前看MPS在推这个电源，之前有个项目用过金升阳的隔离电源模块，配合了一个隔离485通信，所以当时就买了几个样品，最近正好简单测试下性能；

    PCB是从官方的下载的，直接去打的板，如下所示：

以下为隔离电源关键性能测试记录表，包含测试条件、标准要求及数据记录栏：

隔离电源性能测试表

1. 效率测试

测试条件(Nominal=5V） 输入电流 输出电压 负载电流 效率 备注
100%负载@Vin=5V 360mA 3.244 200mA 36% 输入电压：__5V VAC/VDC
75%负载@Vin=5V 270mA 3.256 150mA 36.1% 负载类型：阻性
50%负载@Vin=5V 180mA 3.269 100mA 36.3%
25%负载@Vin=5V 90mA 3.276 50mA 36.4%
0%负载@Vin=5V 20mA 3.285 0mA -

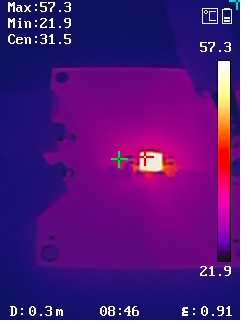

2. 温升测试

测试点位 极限温度标准 (℃) 实测温度 (℃) 测试条件
封装壳体 ≤125 57.3 Vin=Max，50%负载，1hr运行环境温度Ta=25℃条件下测量

微信截图_20250228141611

3. 纹波测试

参数 行业限值 实测波形数据 测试配置
Vout1 峰峰值 ≤1% Vout _20 mVpp 示波器带宽限制：20MHz
Vout1 RMS值 ≤0.5% Vout 11.3mVrms 探头接地环长度≤2cm

附加信息

  1. 测试设备清单：
  • 可编程负载：TH8412
  • 示波器：Keysight DSOX1204G
  1. 备注说明：
  • 温升测试需在密闭环境箱中稳态运行
  • 纹波测试需关闭探头衰减（1:1模式）
