一.前言
DC/DC是开发中最常选型的器件之一了,普通DC/DC可选非常多，相信很多人都有自己用的很熟悉的选型库了。但是对于工业上比较严苛应用场景，需要隔离DC/DC时,可选范围就少了很多了，这里EEWORLD试用，推荐了一款隔离DC/DC:MIE1W0505B，拿到的配套开发板是EV1W0505B-Y-00A对应的芯片是MIEW0505BGY-3R，我们就借助这个开发板来熟悉下这颗隔离式DC/DC,其优秀的特征和性能，相信一定可以将其添加到自己的选型库中,以后在合适的应用中就可以考虑使用它了。先熟悉下这颗芯片然后通过不同方面做一些测试。
- MIE1W0505B(GLVH)简介
这里官网能找到资料的型号是MIE1W0505B(GLVH)，和手里的这个主要是封装和隔离电压等参数不一样。
资料见
下载数据手册
基本原理示意如下,可以看到只需要很少的外围器件，输入输出几个电容即可。
主要特征关键字:
输入电压范围3V~5.5V
隔离
输出功率1W
短路保护
过温保护

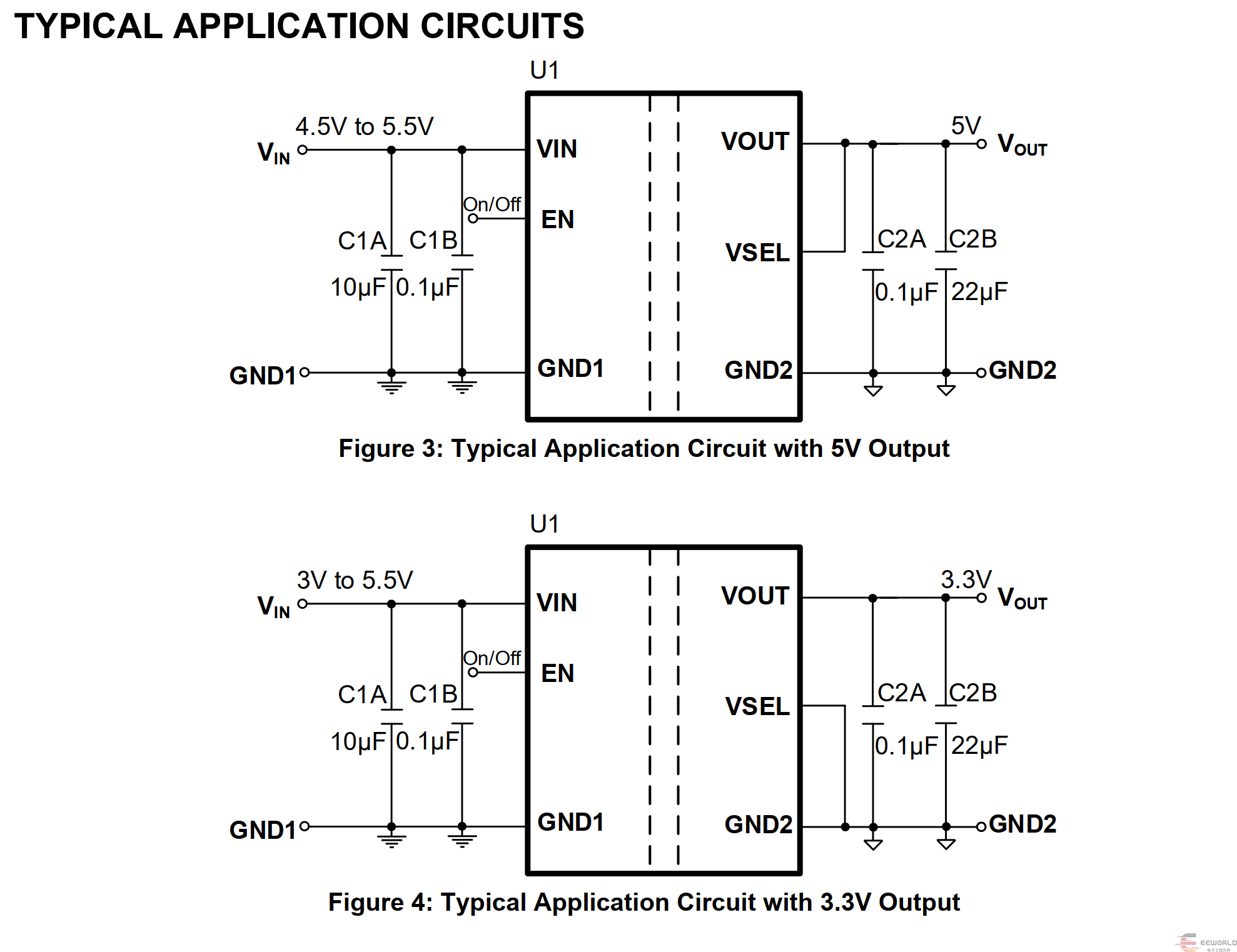

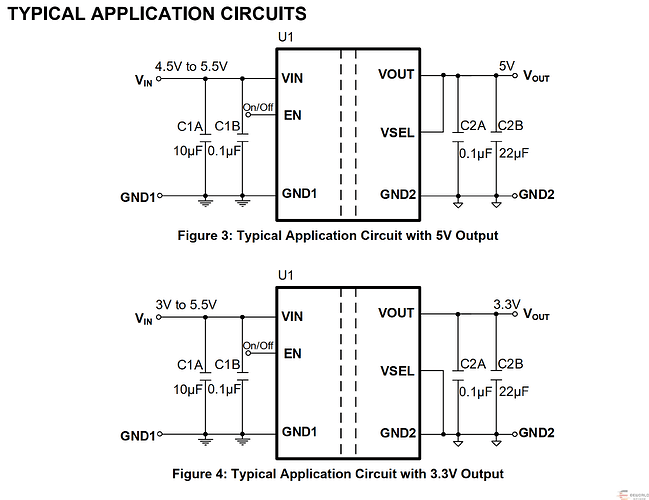

典型应用电路
MIE1W0505BGLVH 是一款隔离稳压 DC/DC 模块，支持输入电压 (VIN)范围为3V 至 5.5V 的应用。它具有出色的负载和线性调整率，输出功率 (POUT) 可高达 1W。
MIE1W0505BGLVH 将功率 MOSFET、变压器和反馈 (FB) 电路均集成在一颗芯片中，实现了出色的性能并节省了空间。
MIE1W0505BGLVH 支持稳压输出电压 (VOUT)。当 VOUT降至目标电压 (3.3V 或 5V) 以下时，IC 开始切换，功率从 VIN 引脚向 VOUT 引脚输送，直至VOUT再次达到目标电压。
MIE1W0505BGLVH 还集成了VOUT反馈模块，可以在无需传统光耦合器和精密可配置参考 IC 的情况下调节 VOUT。与传统隔离电源模块相比，这种小型解决方案提供了更高的可靠性。
该器件全面的保护功能包括了短路保护 (SCP) 和过温保护 (OTP)。
它采用小尺寸LGA-12（4mmx5mm）封装。
产品特性和优势
- 3V 至5.5V 输入电压 (VIN) 工作范围
- 可选 5V 或3.3V 输出电压 (VOUT)：
- 5V 至 5V：可用负载电流 (ILOAD) ≥200mA
- 5V 至3.3V：可用 ILOAD ≥200mA
- 3.3V 至 3.3V：可用 ILOAD ≥75mA
- 2.5kVRMS隔离电压
- 支持无限电容负载
- 0.4% 负载调整率
- 0.3% 线性调整率
- 连续短路保护 (SCP)
- 过温保护 (OTP)
- 符合 IEC 62368-1 CB 认证
- 满足 EN55032 B 类辐射标准
- -40°C 至 +125°C 工作温度范围
- 采用 LGA-12（4mmx5mm）封装
- 配套开发板

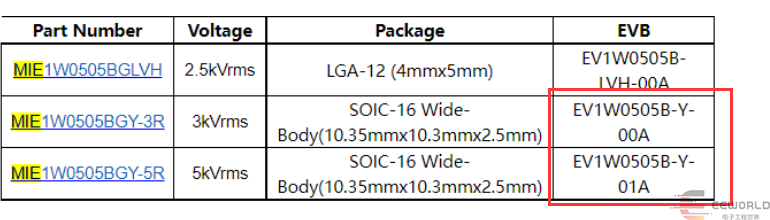

我这里是EV1W0505B-Y-00A，官网可以找到资料的是EV1W0505B-LVH-00A见
手册
和我手里的主要是封装和隔离电压不一样，

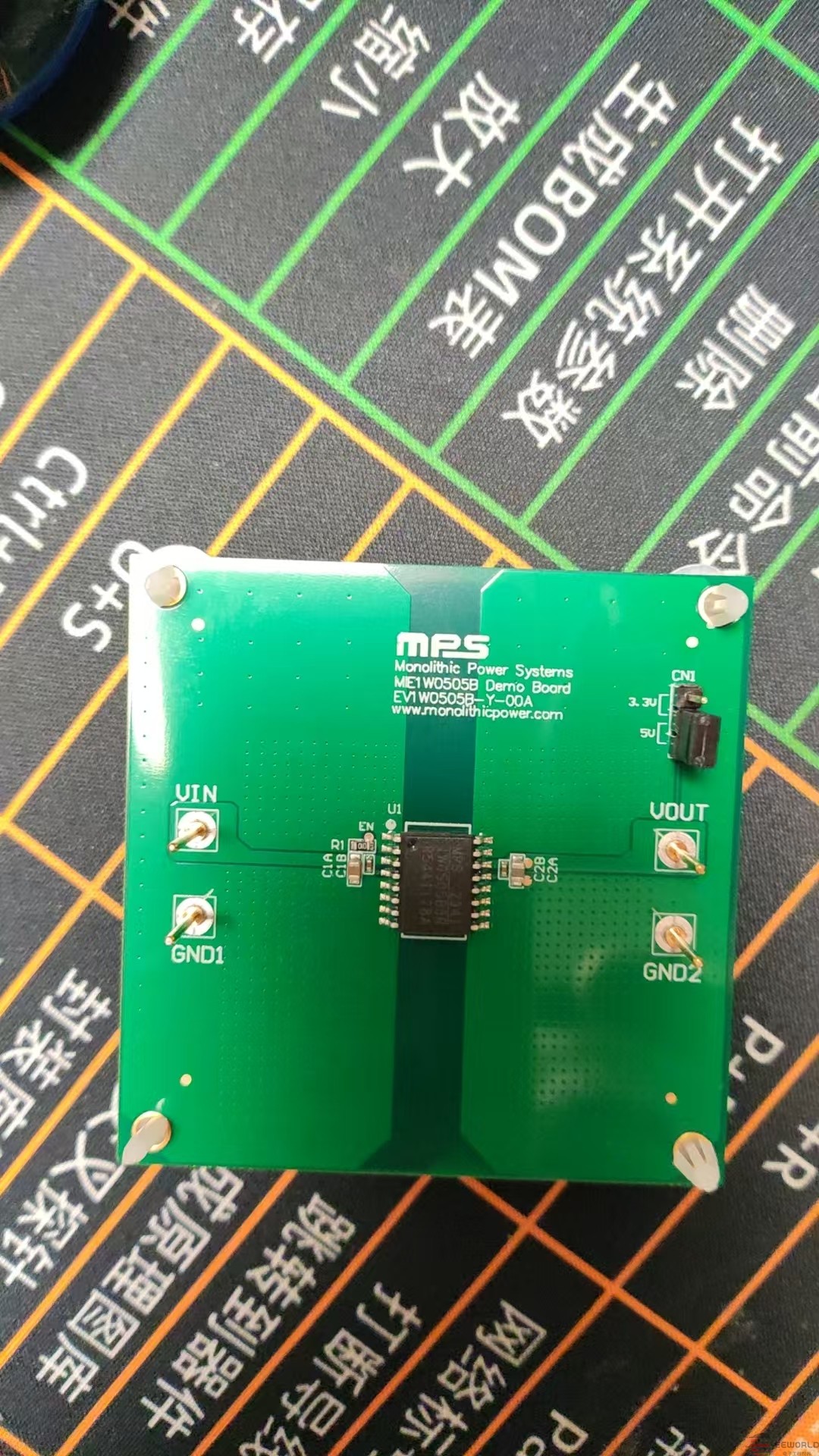

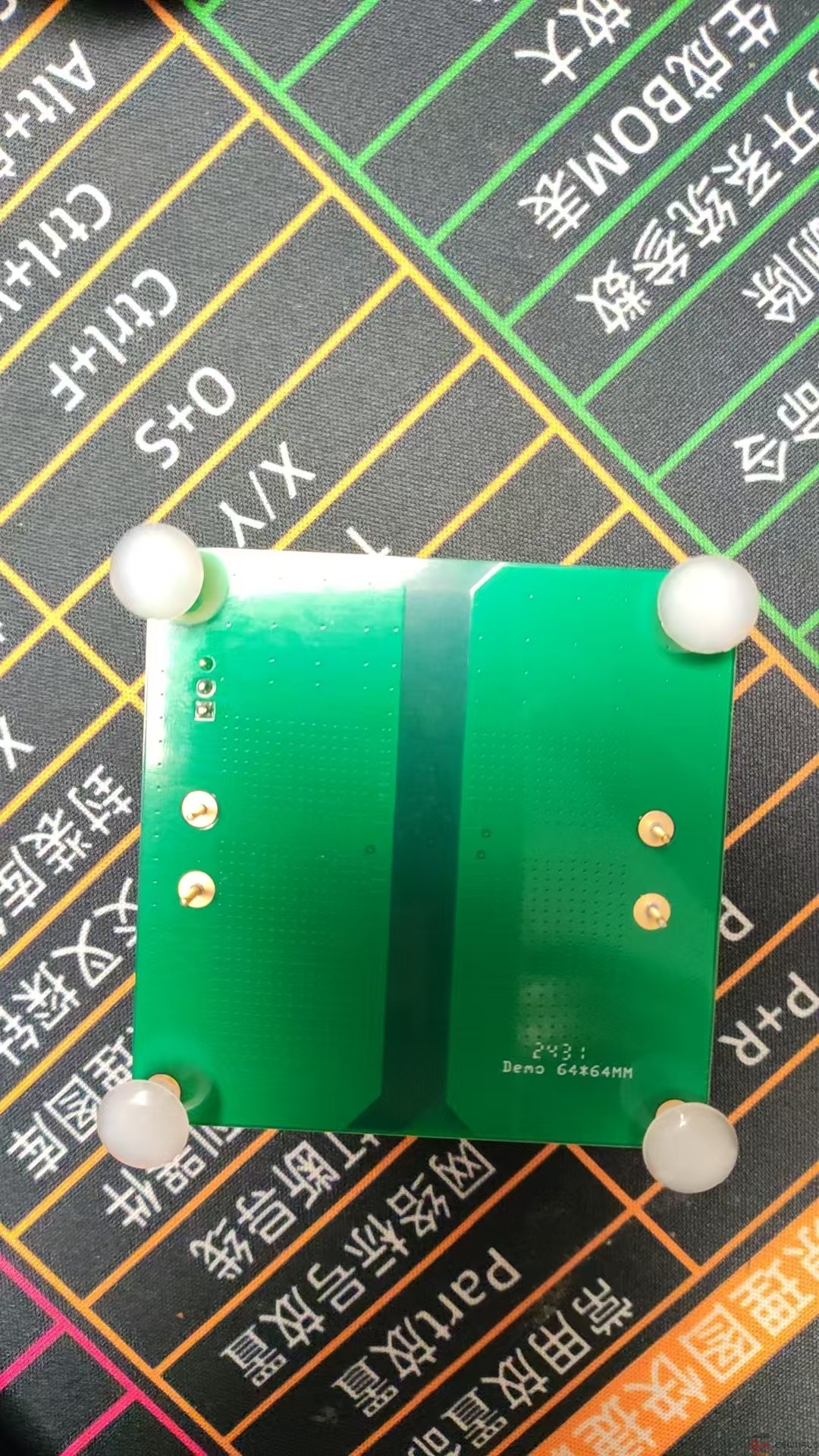

先来个正反面证件照

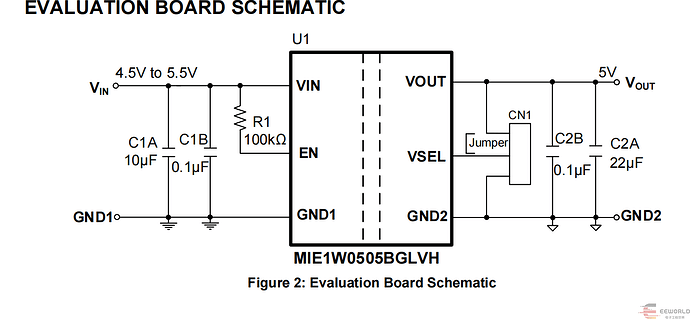

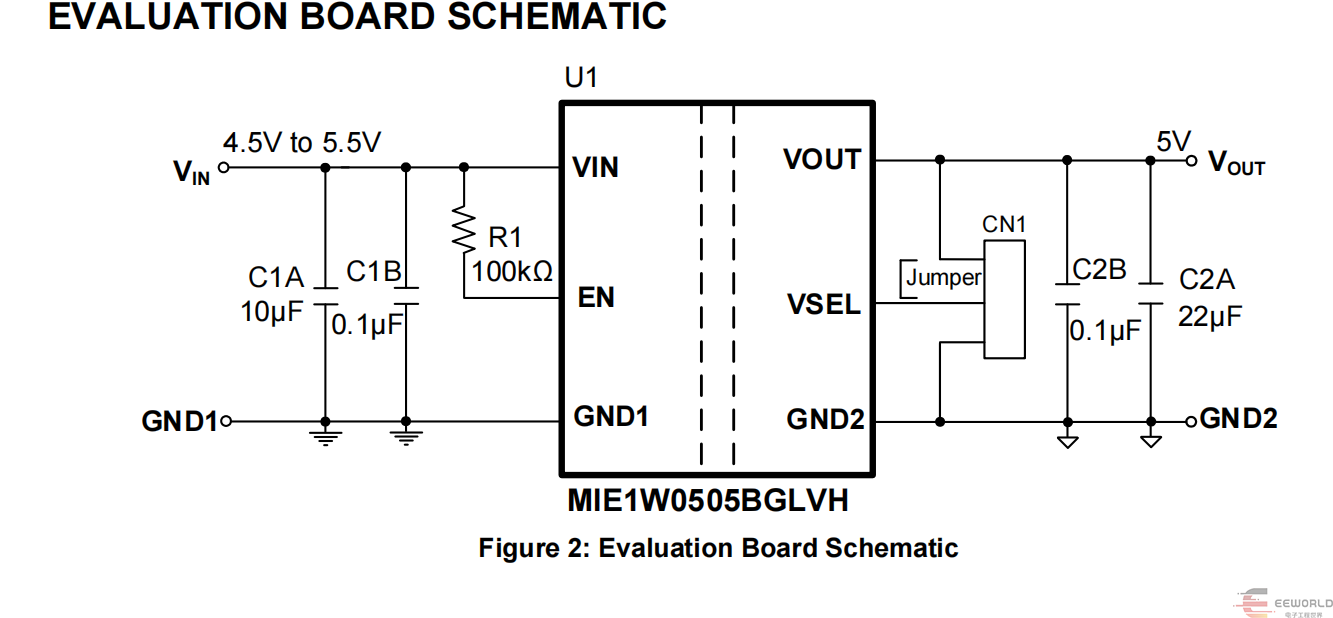

先来了解下评估版原理图，外围器件很简单只需要输入输出电容
这里有个跳线用于选择输出电压，EN是常高使能。

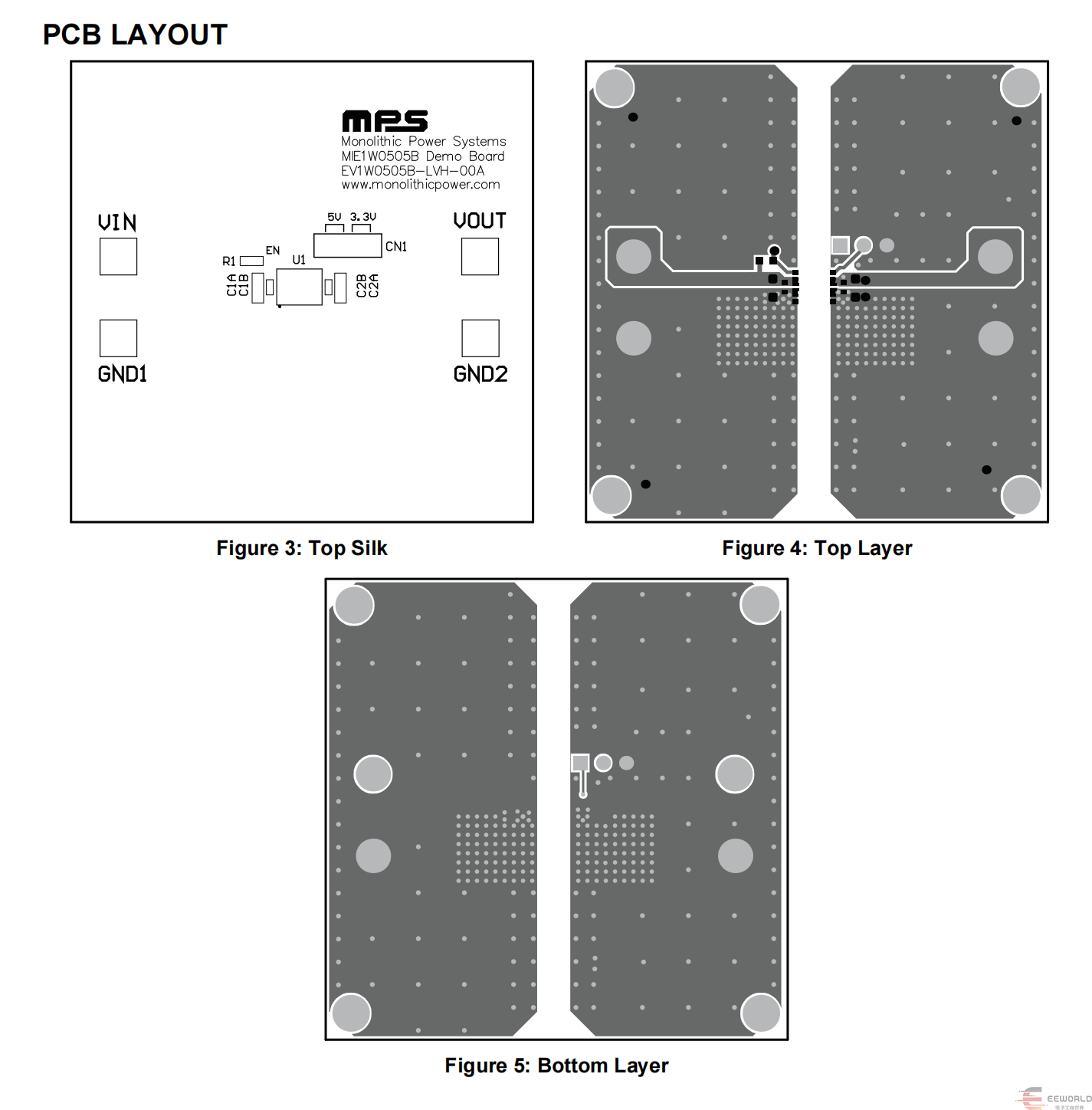

PCB layout可以参考下手册
