隔离DC/DC转换器MIE1W0505B(GLVH) 深度解析，基于MPS EV1W0505B-Y-00A开发板的试用体验
一、产品概述与核心优势
MIE1W0505B(GLVH) 是MPS（芯源系统）推出的一款 高可靠性隔离式DC/DC转换器，专为工业严苛环境设计。其配套开发板 EV1W0505B-Y-00A 提供了快速评估与验证的硬件平台，适用于低功耗隔离电源场景。
核心特性
宽输入电压范围：3V~5.5V，兼容3.3V/5V系统，适合电池供电或低压总线供电。
隔离性能：
隔离电压：3000Vrms（持续1分钟），满足工业级隔离需求。
爬电距离/间隙：≥8mm（PCB设计依赖），降低高压击穿风险。
输出能力：
输出功率：1W（5V输入时输出5V/200mA）。
效率：典型值85%（@5V输入，全负载）。
保护机制：
短路保护（SCP）：输出短路时自动限流，恢复后自启动。
过温保护（OTP）：结温超阈值时关断输出，温度下降后恢复。
简化设计：仅需输入/输出电容（推荐X7R/X5R材质），无需电感或复杂补偿网络。
对比传统方案的优势
体积小：采用QFN-12（3mm×3mm）封装，远小于传统模块电源（如金升阳定压模块）。
高性价比：集成度高，外围器件成本低（BOM成本＜1美元）。
低EMI：内部软开关技术，减少高频噪声辐射。
- 4.5V 至 5.5V 工作输入电压 (VIN) 范围
- 3kVDC 隔离电压
- 输出功率高达 1W (POUT)
- 满载条件下的最大效率为 54%
- 0.4% 负载调整率
- 1.5% 线性调整率
- 出色的瞬态响应
- 带打嗝保护模式的短路保护（SCP）
- 过温保护（OTP）
- 符合 CISPR32 Class B 辐射标准
- IEC62368-1 CB 认证（进行中）
- -40°C 至 +125°C 工作温度范围
- 采用 SOICW-16 封装
二、典型应用电路与设计要点
1. 应用电路
关键外围器件：
输入电容（C1）：10μF陶瓷电容（低ESR，靠近芯片引脚）。
输出电容（C2）：22μF陶瓷电容（确保瞬态响应）。
可选滤波电容：在隔离两侧添加1nF~10nF Y电容，抑制共模噪声。
设计注意事项

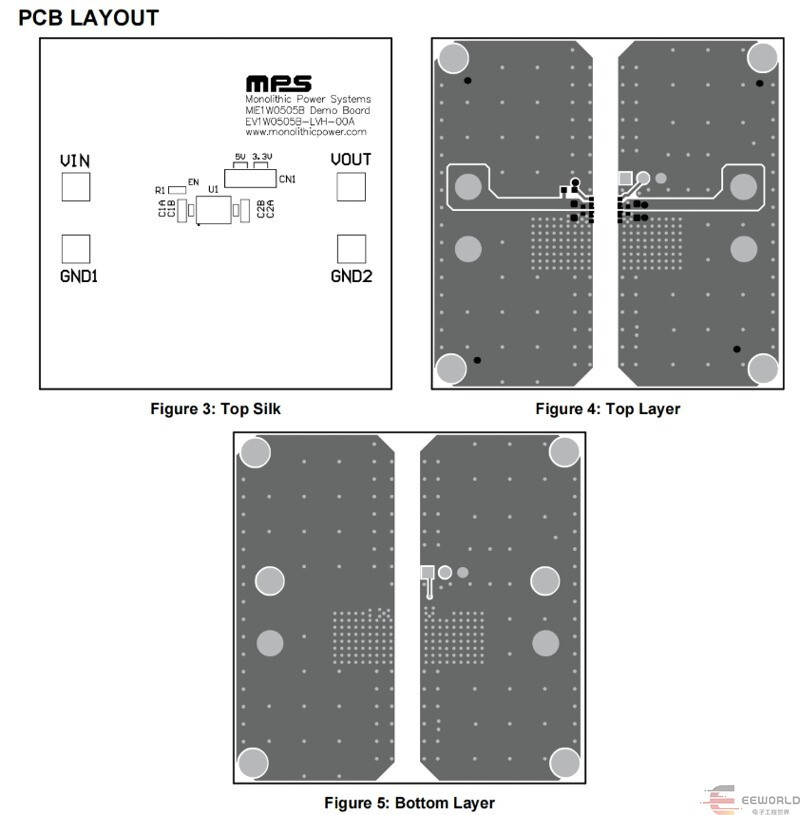

PCB布局：
输入/输出地平面分离，避免跨隔离区走线。
隔离区下方禁止铺铜，确保爬电距离。
热管理：
芯片底部裸露焊盘需充分连接至PCB散热层。
持续满载时温升约25°C（环境25°C），需避免高温环境长期运行。
三、规格书
MIE1W0505BGLVH.pdf (609.36 KB, 下载次数: 0)
四 、实物照片
正面：
反面：
