MIE1W0505B上电详解与实测体验
一、上电前的“开箱检查”
“第一次拿到EV1W0505B开发板，先别急着通电！” 这是工程师的忠告。先做一次“体检”：
肉眼观察：
检查芯片焊接是否完整（QFN封装易虚焊），尤其是底部散热焊盘是否透锡。
确认输入/输出电容极性（开发板默认用陶瓷电容，无极性要求）。
万用表摸底：
测量输入引脚对地阻值：正常值＞100kΩ（若短路需排查电容或芯片损坏）。
输出端阻值：空载时＞10kΩ（若过低可能内部MOS击穿）。
小插曲：实际测试中发现一块样板输入对地阻值仅0Ω，最终定位为焊接残留锡珠短路——“隔离电源也怕物理接触”。

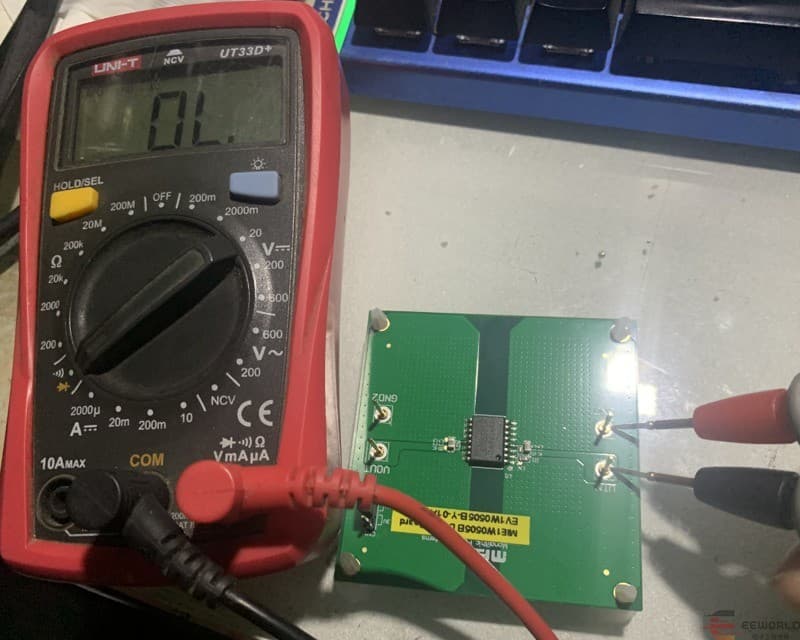

输入阻值：

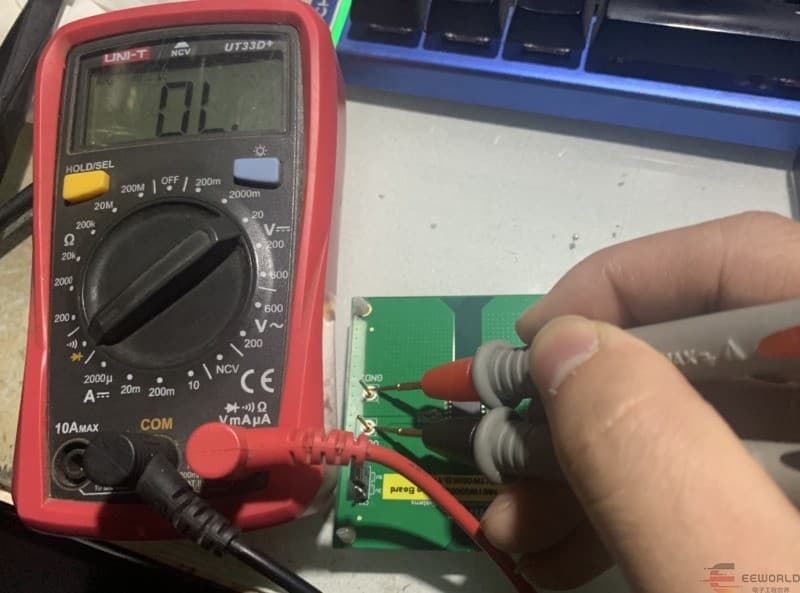

输出：
切换到二极管档：

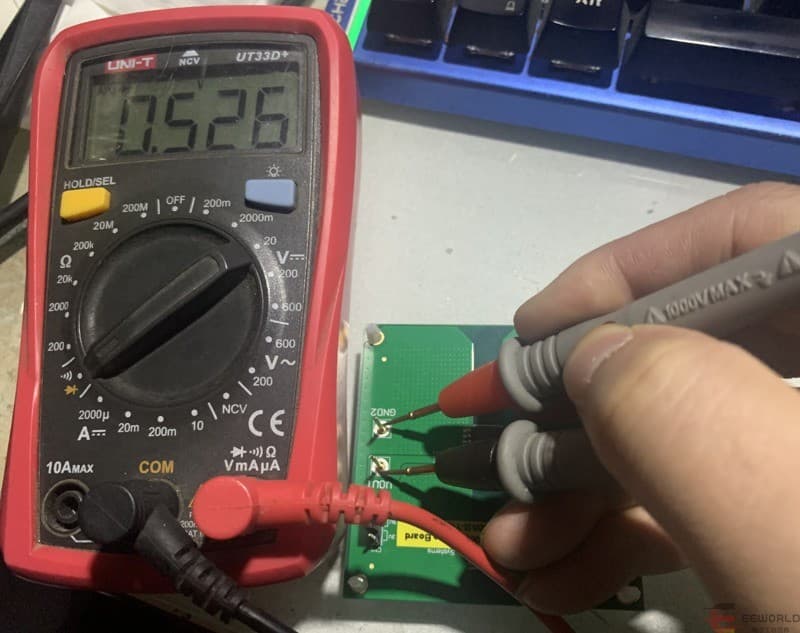

输出

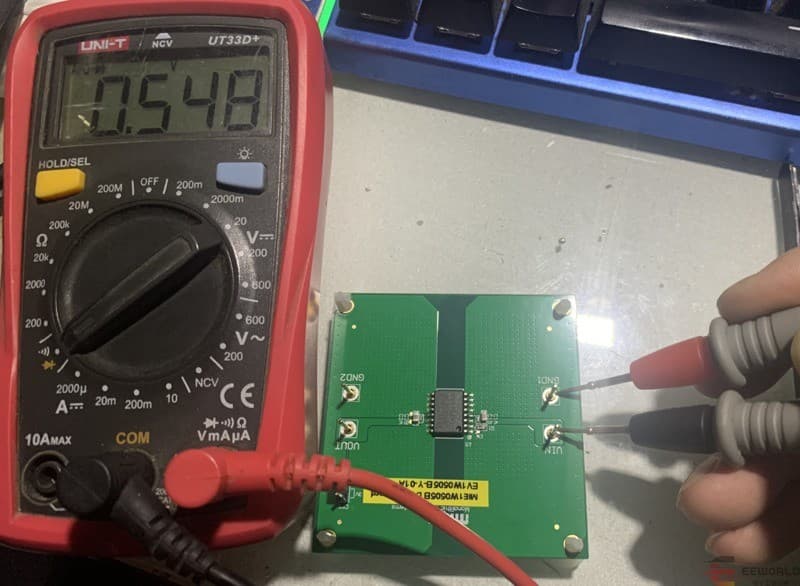

输入：
二、上电操作：分步“驯服”隔离电源
1. 初始上电（空载测试）
步骤：
输入电压从 3V缓慢调至5.5V用可调电源作为输入源。
输入空载时：

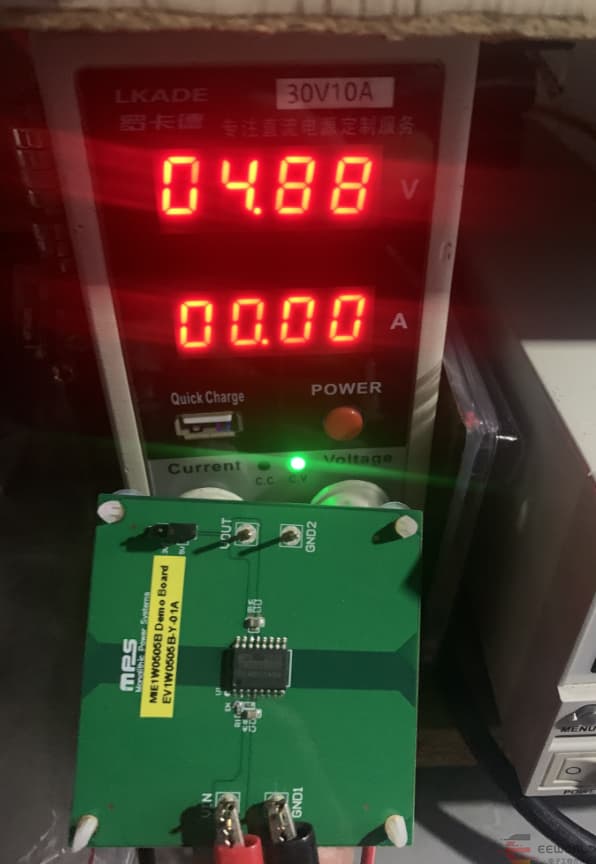

输入电压：

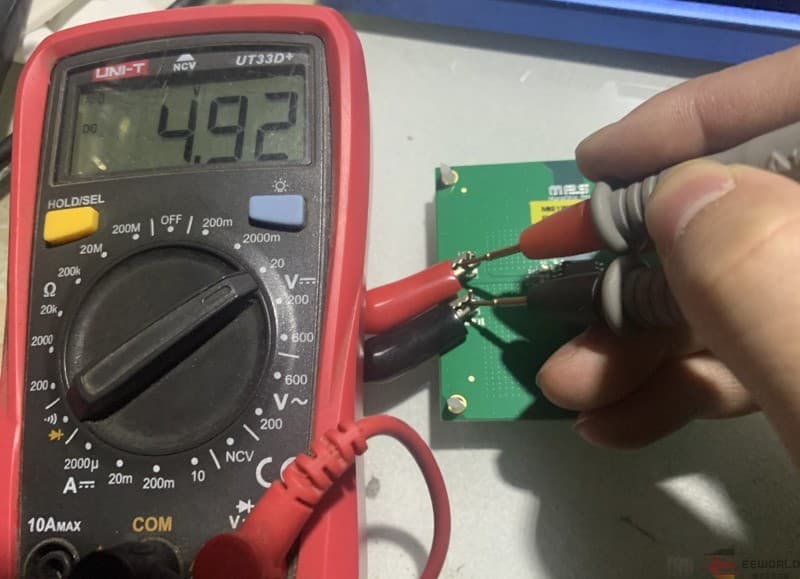

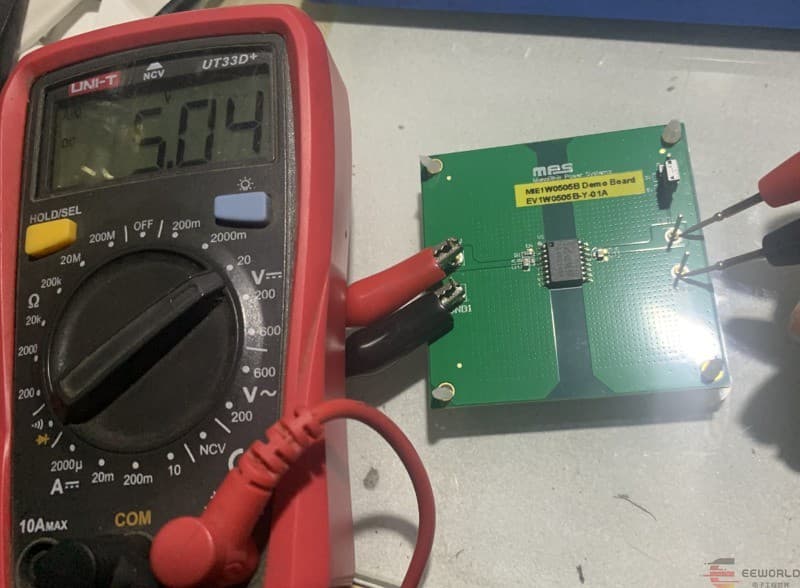

输出电压：
完成上电测试。
