【EV1W0505B-Y-00A评测】 MIE1W0505B波形测量实录
一、测试前的“装备检查”
准备我的工具
示波器：Keysight DSOX1204A（200MHz带宽，标配高压差分探头）。
电机作为电子负载。
示波器探头地线夹直接接开发板输入地（GND1），输出地（GND2）通过隔离变压器悬浮，避免地弹噪声污染波形。
二、空载波形
1. 空载启动波形
测试条件：输入5V，输出空载。
关注点：
输入电流冲击：上电瞬间是否有过冲？
输出电压建立时间：从0到5V需要多久？

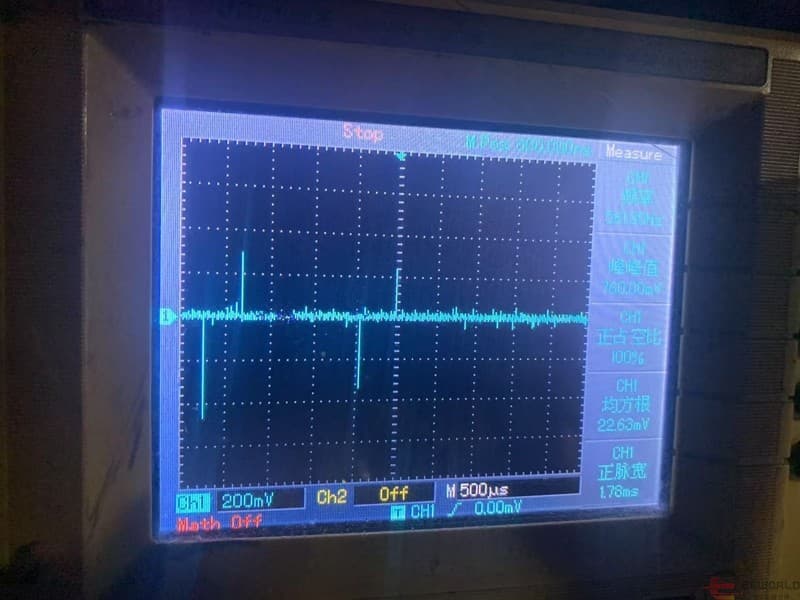

实测结果：
三、带负载波形
带载和高低电压输出情况

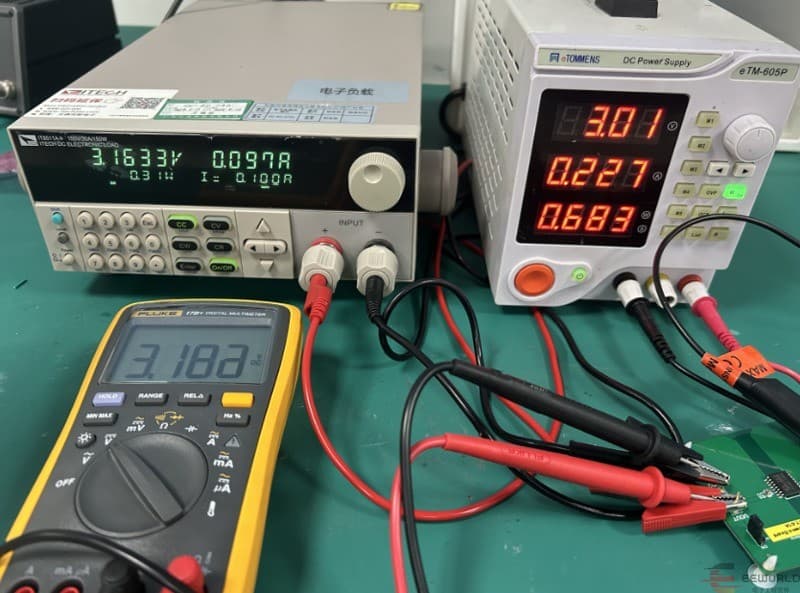

3V输入和0.1A输出

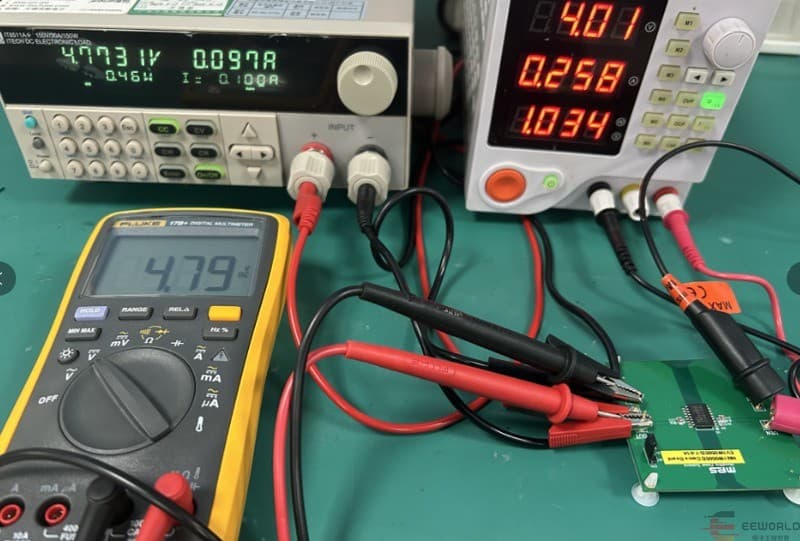

4V输入和0.1A输出

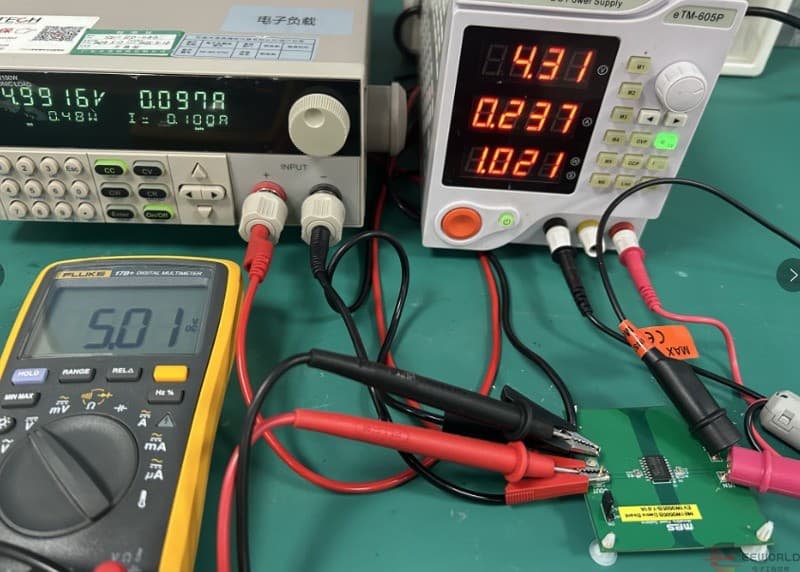

4.3V输入和0.1A输出

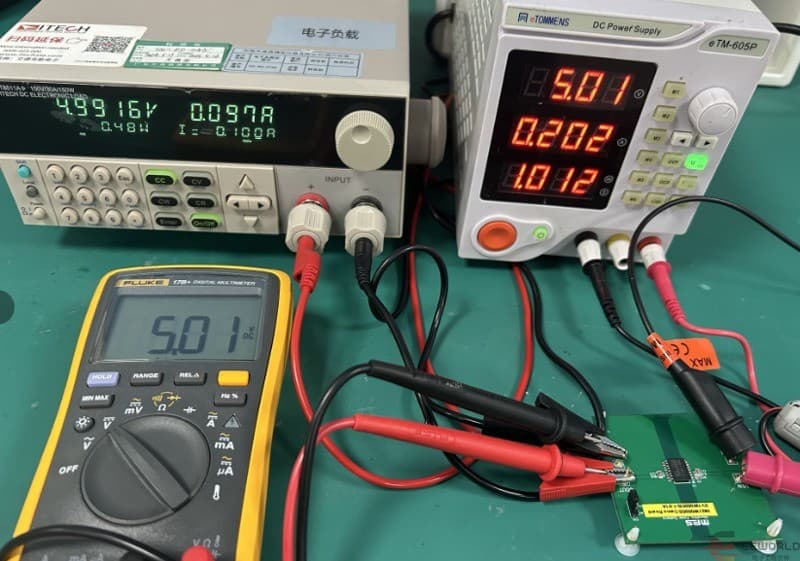

5V输入与0.1A输出
以上是不同电压，同电流输出对比照片。

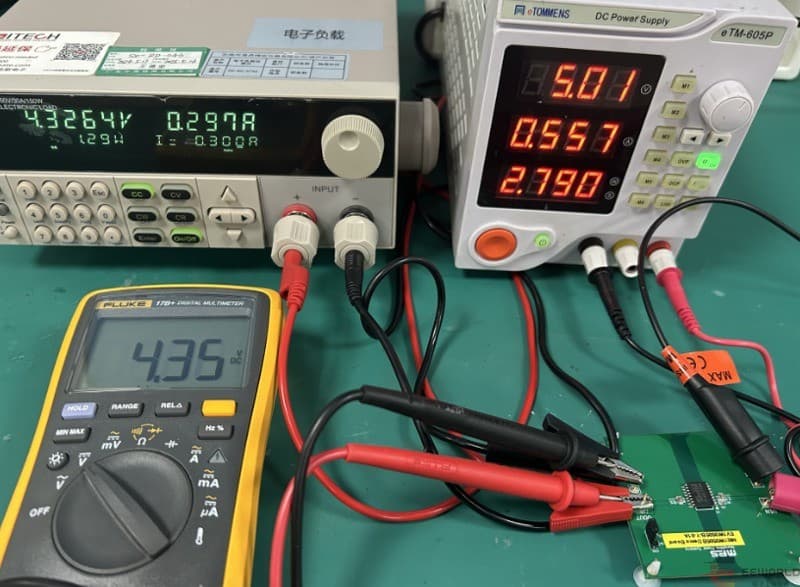

5V输入0.3A的电流

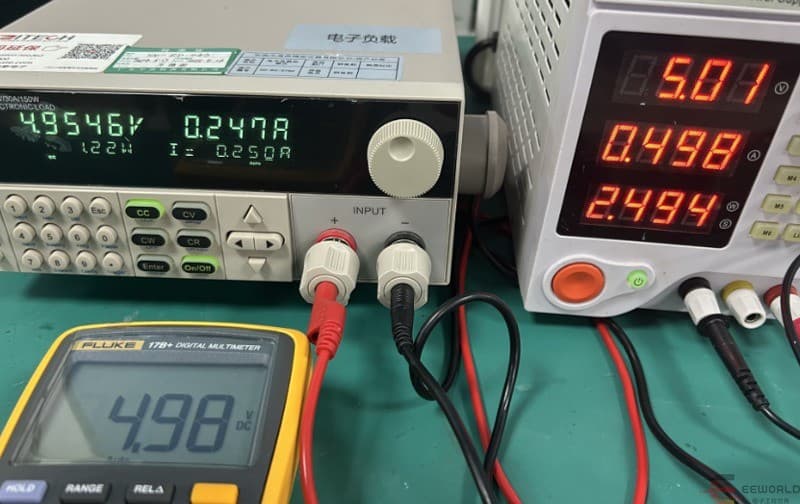

5V输入0.25A的电流

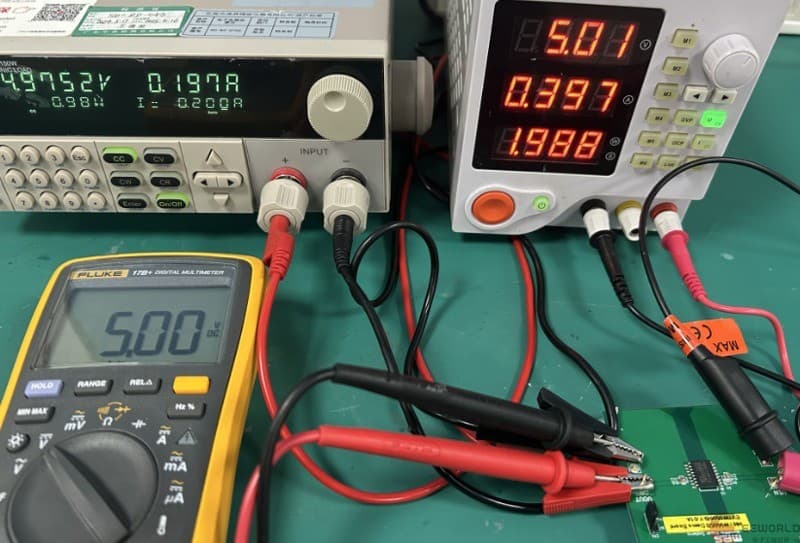

5V输入0.2A的电流
下面是测量温度

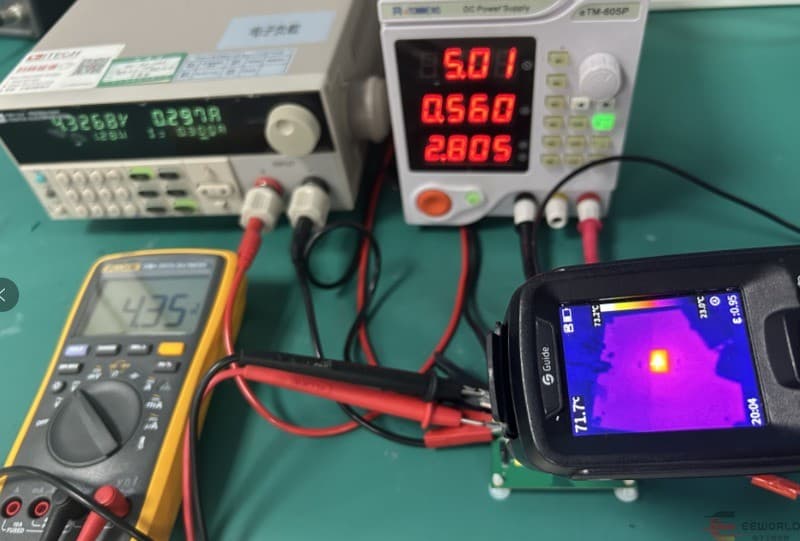

5V输入和0.3A输出，工作1分钟温度在74度还在上升

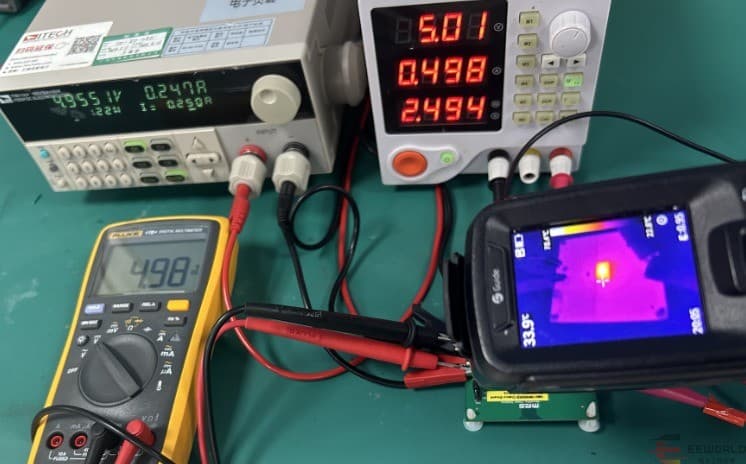

5V输入和0.25A输出，工作1分钟温度在70度还在上升

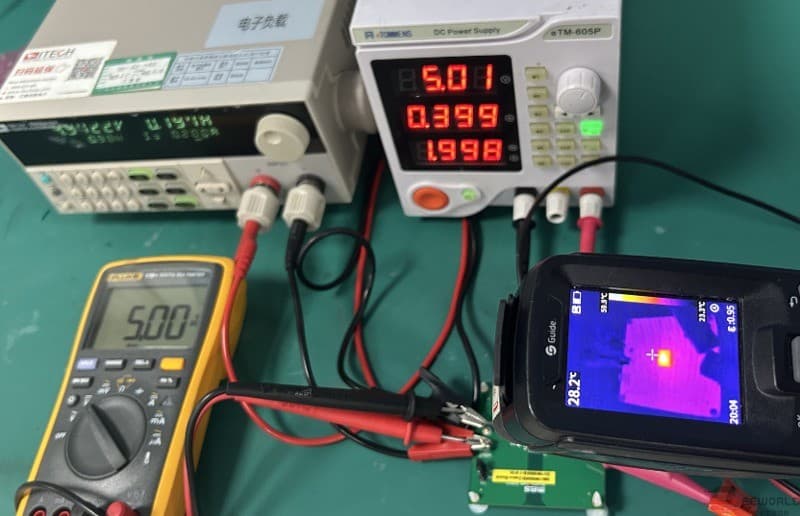

5V输入和0.2A输出，工作5分钟温度在60度还在上升
上面就是测试负载的能力实物图片。
