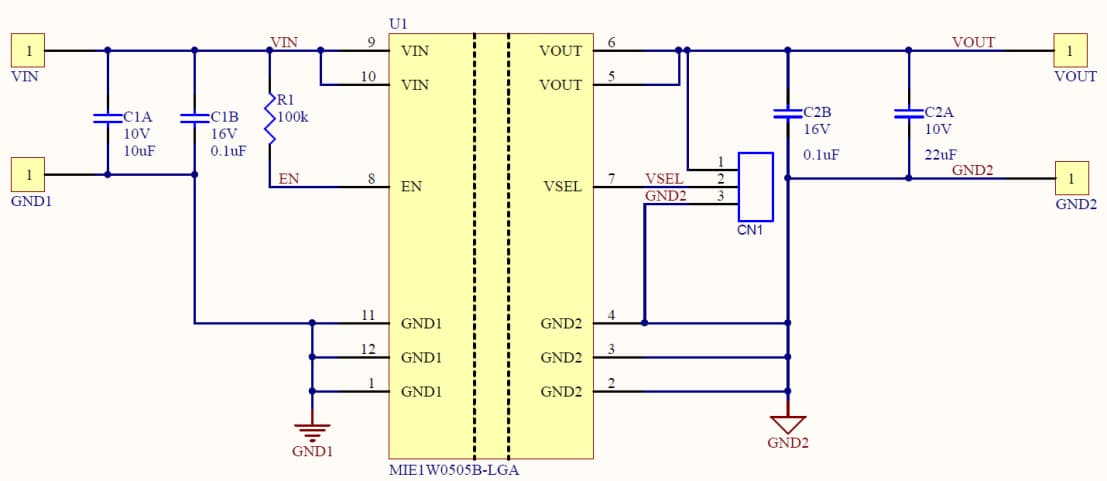

MIE1W0505B的评估板原理图如下
1.电压输入引脚为Pin9和Pin10
2.输出电压使能引脚为Pin8，通过10K电阻上拉到电压输入引脚
3.电压输出引脚为Pin5和Pin6
4.输出电压选择引脚为Pin7。
5.输入电压对应的GND引脚为Pin1, Pin11和Pin12
6.输出电压对应的GND引脚为Pin2, Pin3和Pin4
7.输入电压采用10uF/10V和0.1uF/16V的MLCC电容，Layout时电容靠近芯片
8.输出电压采用22uF/10V和0.1uF/16V的MLCC电容，Layout时电容靠近芯片
