本次测试的样板为MPS的demo板为M1E1W0505B Demo Board EV1W0505B-Y-01A。该demo board芯片为MPS，1W0505B5R。
在MPS官方网址，本人没有搜索到这款芯片的信息。但是本人找到如下信息：IE1W0505是MPS隔离式稳压 DC/DC 电源模块系列产品。它可以支持 3V 至 5.5V 输入电压 （VIN） 应用。它具有出色的负载和线路调节功能，支持高达 1W 的输出功率 （POUT）。
一、 空载测试
- 实验目的
测试电源模块MPS，1W0505B5R空载时的实际耐受的输入范围与芯片待机损耗。 - 实验仪器与接线图
(1) 电源KEYSIGHT，E36312A
(2) 钳形表Fluke，319

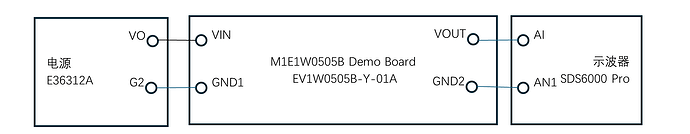

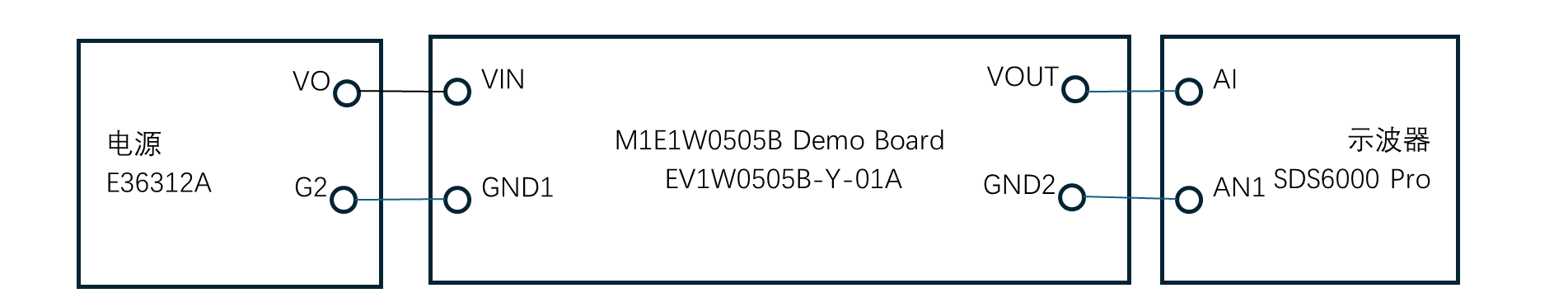

(3) 示波器SIGLENT，SDS6000 Pro - 实验接线图
- 实验过程与记录

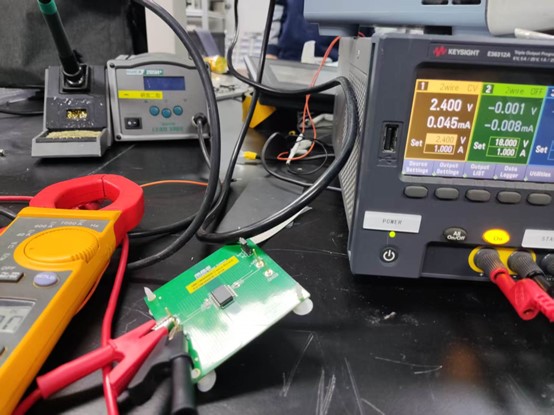

(1) MPS，1W0505B5R输入侧接输2.4V电源时，输入电流为0.045mA，输出电压为零。

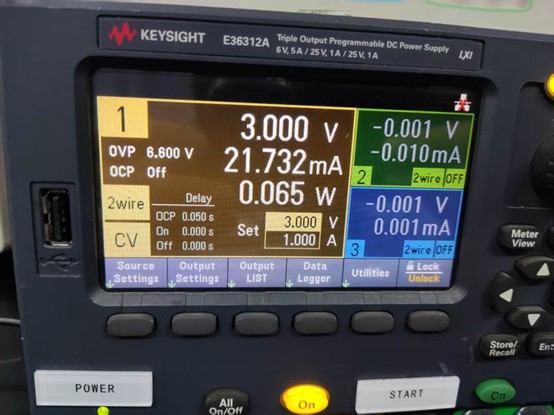

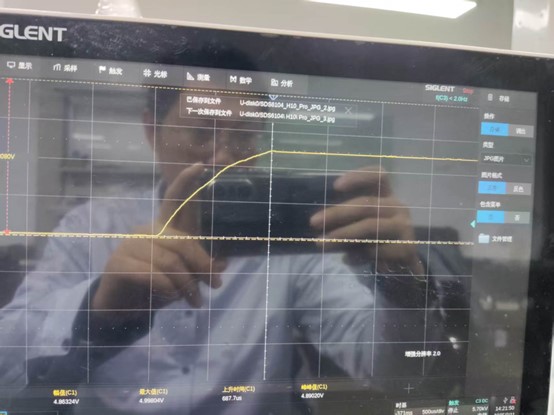

(2) MPS，1W0505B5R输入侧接输3V电源时，输入电流为21.732mA，输出电压为4.92451V，上升时间为687.7us

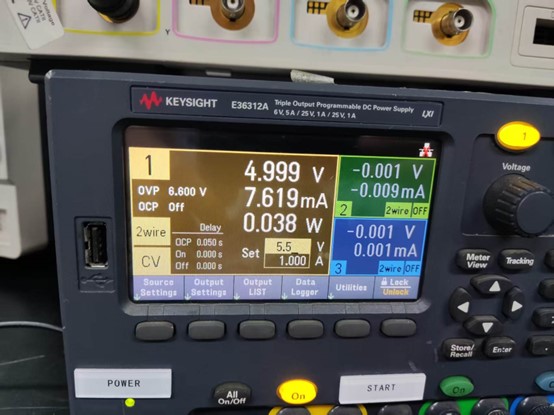

(3) MPS，1W0505B5R输入侧接输5.5V电源时，输入电流为7.619mA，输出电压为4.92451V，上升时间为689.77us
二、 带载测试
- 实验目的
测试电源模块MPS，1W0505B5R带载能力与带载极限性能。 - 实验仪器与接线图
(1) 电源KEYSIGHT，E36312A
(2) 钳形表Fluke，319
(3) 示波器SIGLENT，SDS6000 Pro
(4) 负载电阻：水泥电阻及功率电阻若干 - 实验接线图
- 实验过程与记录

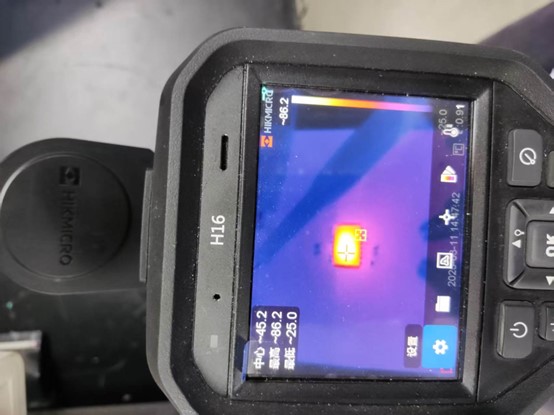

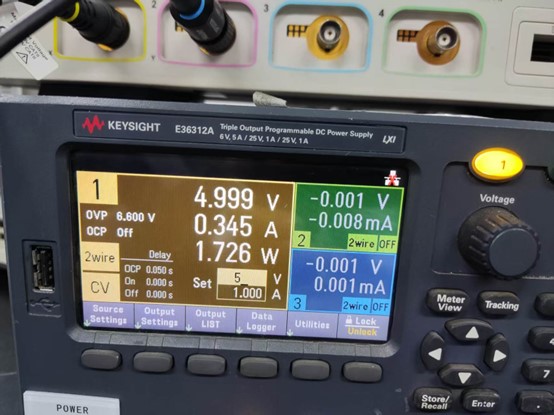

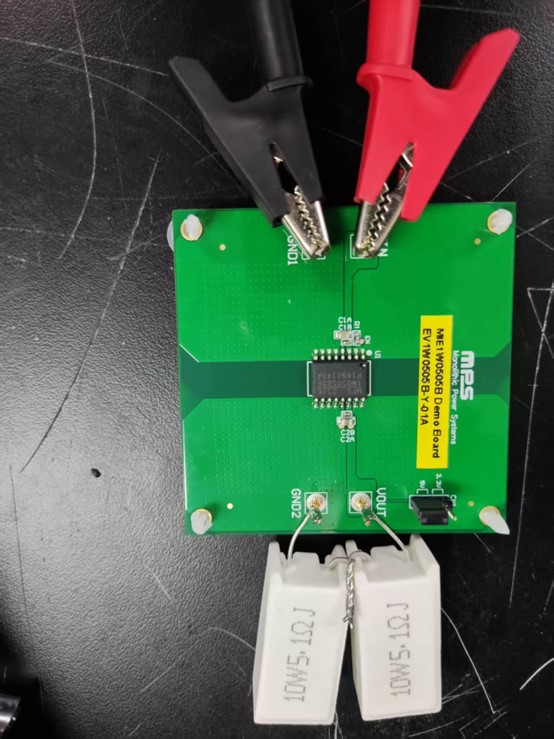

(1) MPS，1W0505B5R输入侧接输5V电源，输出侧接2串联水泥电阻10W5.1Ω，输入电流为0.345A，输入功率为1.726A，20s芯片壳温为86.2℃；

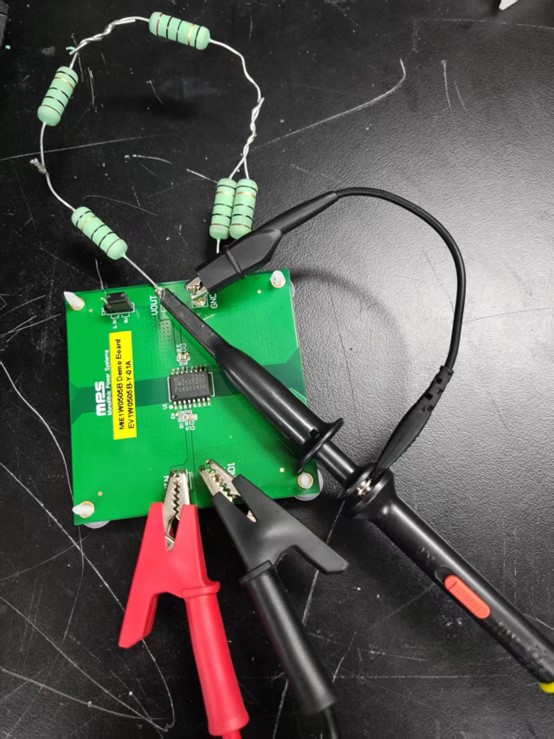

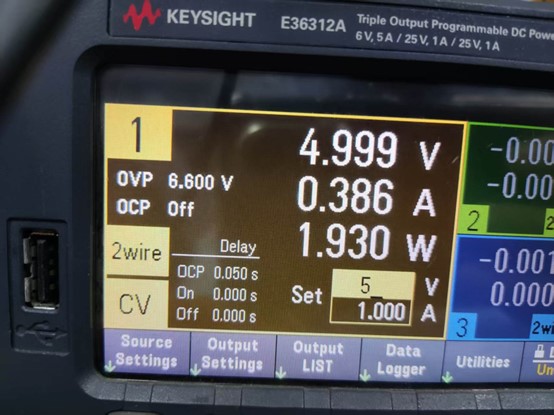

(2) MPS，1W0505B5R输入侧接输5V电源，输出侧接3串联功率色环绕线电阻15Ω，输入电流为0.386A，输入功率为1.93A；

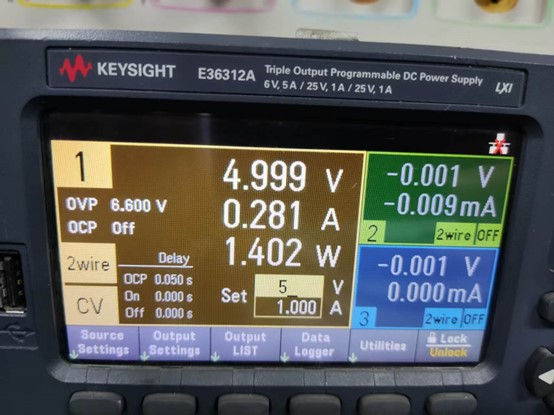

(3) MPS，1W0505B5R输入侧接输5V电源，输出侧接4串联功率色环绕线电阻35Ω，输入电流为0.281A，输入功率为1.402A；
三、 实验总结
本次测试，本人初步接触MPS隔离芯片解决方案。本次测试参考了MIE1W0505BGY这个电源芯片方案。但是由于没有1W0505B5R任何资料，最终只进行黑盒测试。
MIE1W0505BGY将功率 MOSFET、变压器和反馈电路集成在一个芯片中，实现了出色的性能并节省了尺寸。MIE1W0505BGY 采用电容隔离技术进行反馈阻断，无需传统光耦合器即可调节 VOUT。与传统的隔离式电源模块相比，该模块具有更小的尺寸和更高的运行可靠性。MIE1W0505BGY 具有连续短路保护 （SCP） 和过温保护 （OTP）。
黑盒测试总结如下文所述。
(1) 空载输入电压范围
测试过程中，当输入电压由2.4V逐步往上升压时，输入 3.2V左右1W0505B5R才有电压输出；当输入电压由5V逐步往下降压时，直至输入 2.8V左右1W0505B5R始终有输出电压。
个人分析，这款芯片1W0505B5R可能待机损耗小，输入电容存储的能量能够短暂地维持输出电压平衡。
本次测试，1W0505B5R空载时实际输入电压范围为3.2V-5.5V。
(2) 空载损耗
空载损耗值是由电源直接读取的。空载损耗最大为0.065W。
(3) 输出电压精度

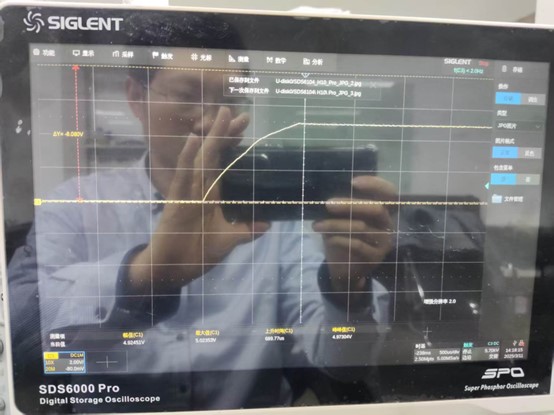

本次实验，示波器读取的电压幅值为4.92451V。Fluke 319读取的电压值为5V。
(4) 输出电压上升时间
本次实验，输出电压上升时间为689.7us
(5) 带载调节能力
参考方案MIE1W0505BGY的带载能力为1W，电流最大为0.2A。
本次测试，由于实验室没有小功率的模拟负载，无法测量出“CV”条件下的带载电流变化和“CC”条件下的带载电压变化。只能由功率电阻及水泥电阻进行测试。理论上只要电阻足够多，测试实验样本足够多，也能测试出芯片带载极限的电压和电流变化。
本次实验，1W0505B5R是具备过载运行能力的，短时过载能力甚至达到200%，达到1.93W
(6) 温升
芯片1W0505B5R设计无需搭载散热器，本次测试，在过载条件下温升很快，温升很快达到68℃。参考芯片提供了过温保护，1W0505B5R的温度保护本次实验没有验证到。
(7) 绝缘阻抗和漏电流测试
由于芯片1W0505B5R只有一片，没有进行绝缘阻抗和漏电流测试。
