核心数据提取
测试条件：输出电流 0.2A负载率约20%，输入电压 5VCH2绿色线稳定。

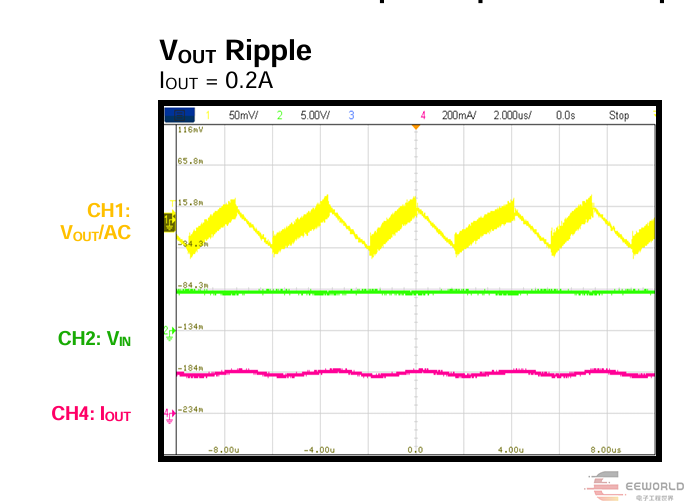

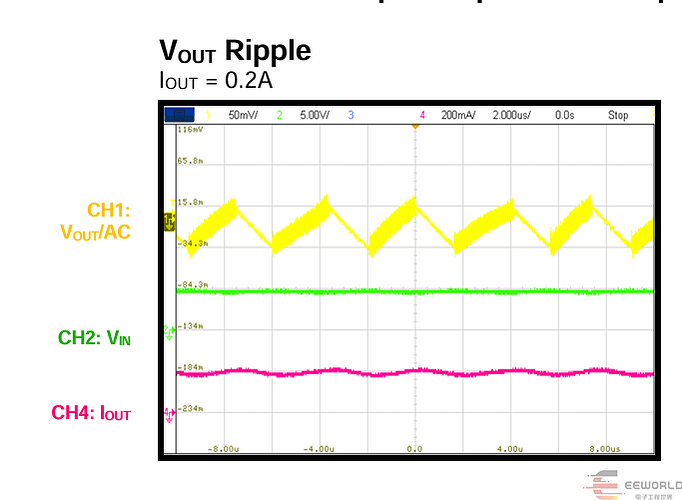

纹波观测通道：CH1黄色波形为 Vout交流耦合模式，纵轴刻度 50mV/div，时基 2.00μs/div。
关键数值：
纹波峰峰值：约 250mV从波形最高点 116mV 到最低点 -134mV。
纹波频率：约 62.5kHz周期约 16μs，对应开关电源典型工作频率。
纹波特性分析
纹波幅值
实测值：250mVpp未加滤波电容，远高于同类产品典型值50~100mVpp，可能存在以下问题：
测试条件干扰：探头接地不良或PCB布局引入噪声未使用短接地弹簧。
模块设计缺陷：内部滤波电容容量不足或拓扑结构优化不足。
负载跳变影响：若CH4粉色线显示负载电流有瞬态波动图中Iout看似平稳，但需确认是否触发模式掩盖细节。
纹波频率
62.5kHz频率来源：可能是模块内部开关频率推挽或反激拓扑，需与规格书对比：
若标称频率为 100kHz+，则可能因轻载进入 突发模式Burst Mode，导致低频纹波增大。
若频率匹配标称值，需检查是否因负载较低导致环路稳定性下降。
波形核心参数提取
测试条件：

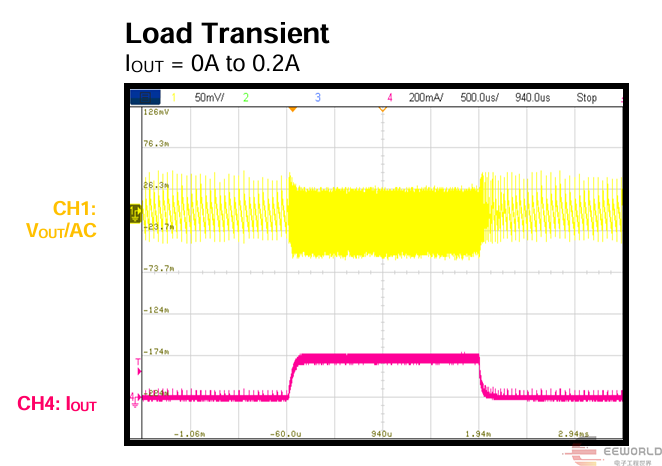

负载跳变：输出电流从 0A 跳变至 0.2A，CH4粉色线，200mA/div。
电压观测：CH1黄色线显示 Vout交流耦合波形50mV/div，横轴时基 500μs/div。
关键数据：
电压波动幅值：峰峰值 ΔVpp = 126mV正向 + 73.7mV负向 ≈ 200mV。
响应时间：从负载跳变电流上升沿到电压恢复稳定的时间约 1~2μs需结合具体触发点确认。
稳态误差：负载稳定后，输出电压偏离标称值的幅度图中稳态波动约±20mV。
性能分析与问题诊断
电压波动幅值200mVpp
行业对比：
典型隔离电源模块的负载瞬态波动通常＜100mVpp，200mVpp表明瞬态响应较差。
可能原因：
输出电容不足：模块内部或外部滤波电容容量低，无法快速补偿负载电流突变。
控制环路带宽不足：反馈调节速度慢，导致电压恢复延迟。
响应时间约1~2μs
合理范围：对于1W小功率模块，瞬态响应时间通常在 1μs以内。
潜在问题：环路补偿设计可能未优化，导致动态性能下降。
稳态误差±20mV
负载调整率：±20mV对应±0.4%5V输出，优于多数同类产品标称±5%，静态精度合格。
