【MIE1W0505BGLVH样片评测】+MIE1W0505BGLVH 性能测试1

[dingzy2002]

      非常感谢MPS和EEWORD发来的样板,给我机会测试MIE1W0505BGLVH相关性能；

不过邮寄的样板可能包装不是太紧实，将输入IN－的连接针脱开了，重新补了下；
这段时间自己项目较紧张，耽误了不少评测的时间。

[dingzy2002]

测试步骤一:
正常的5V输入下输出带载能力:

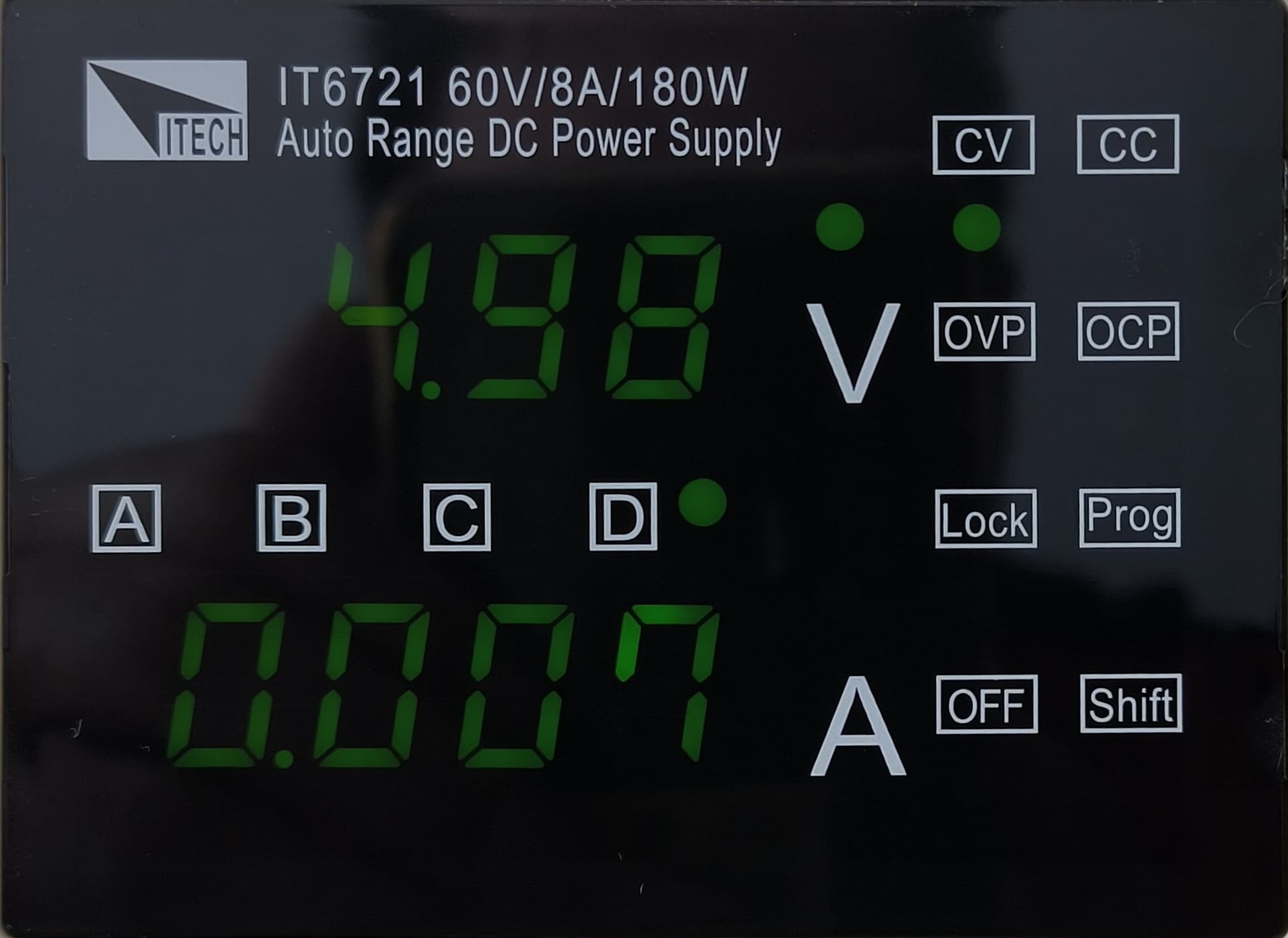

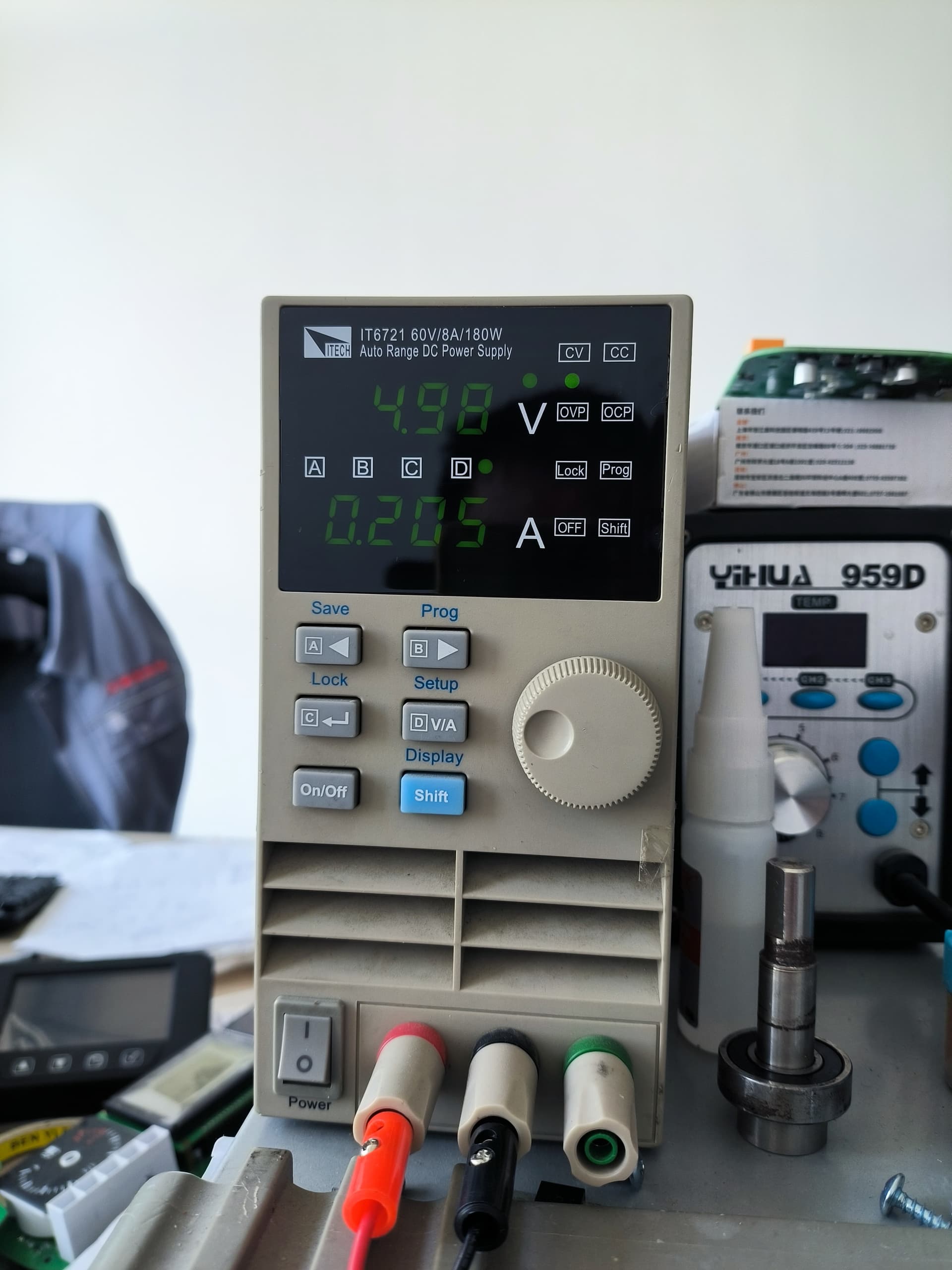

输入电源:ITECH-IT6721数控电源,设定5V输出:底电流为0.007A

输出负载:ITECH-8512A电子负载:

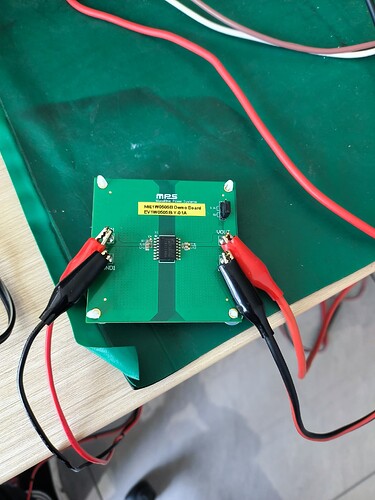

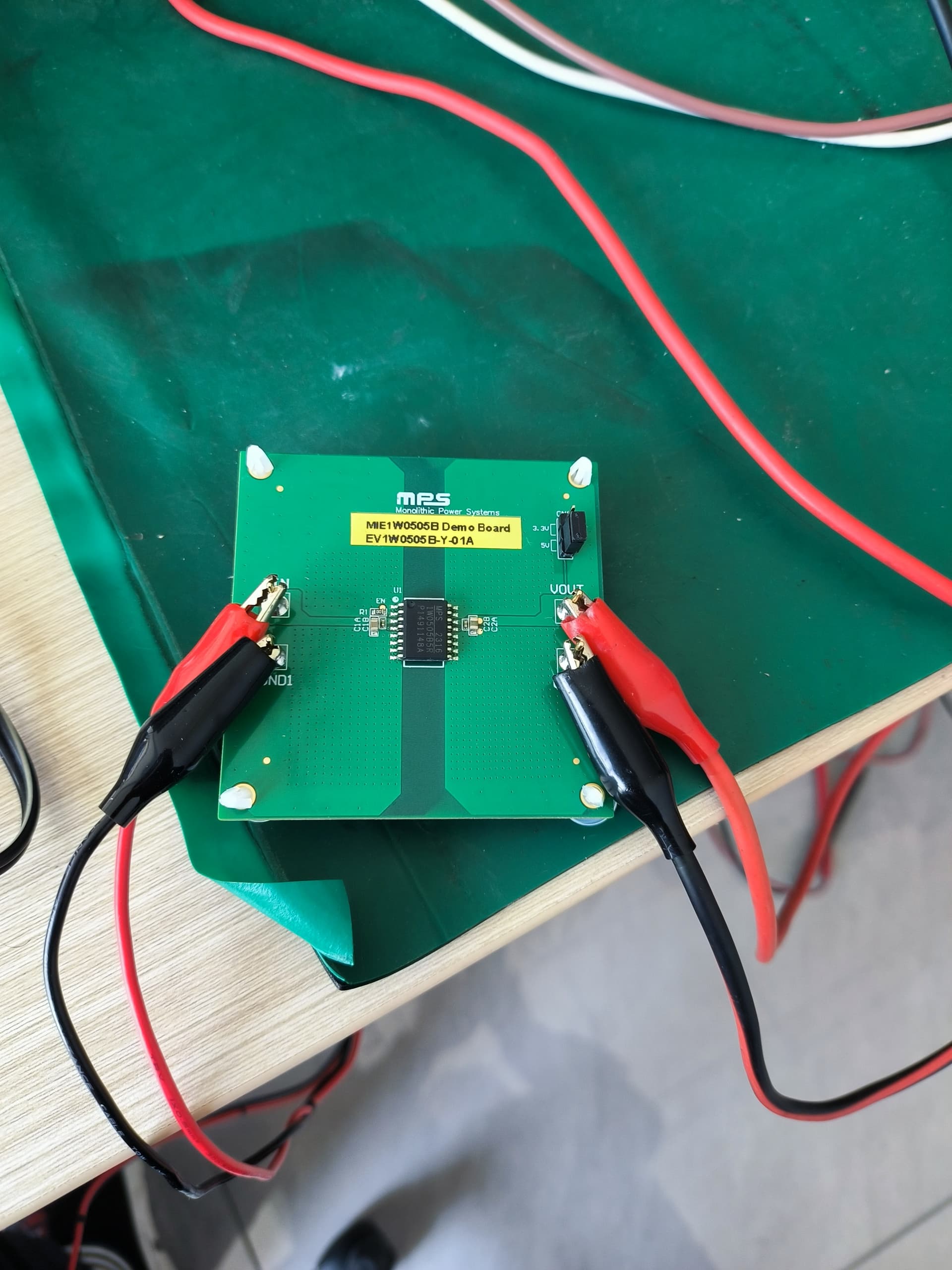

测试样板接线:

[dingzy2002]

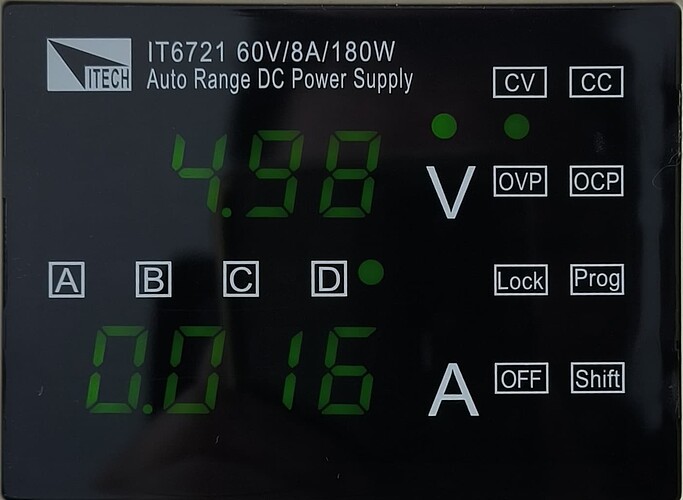

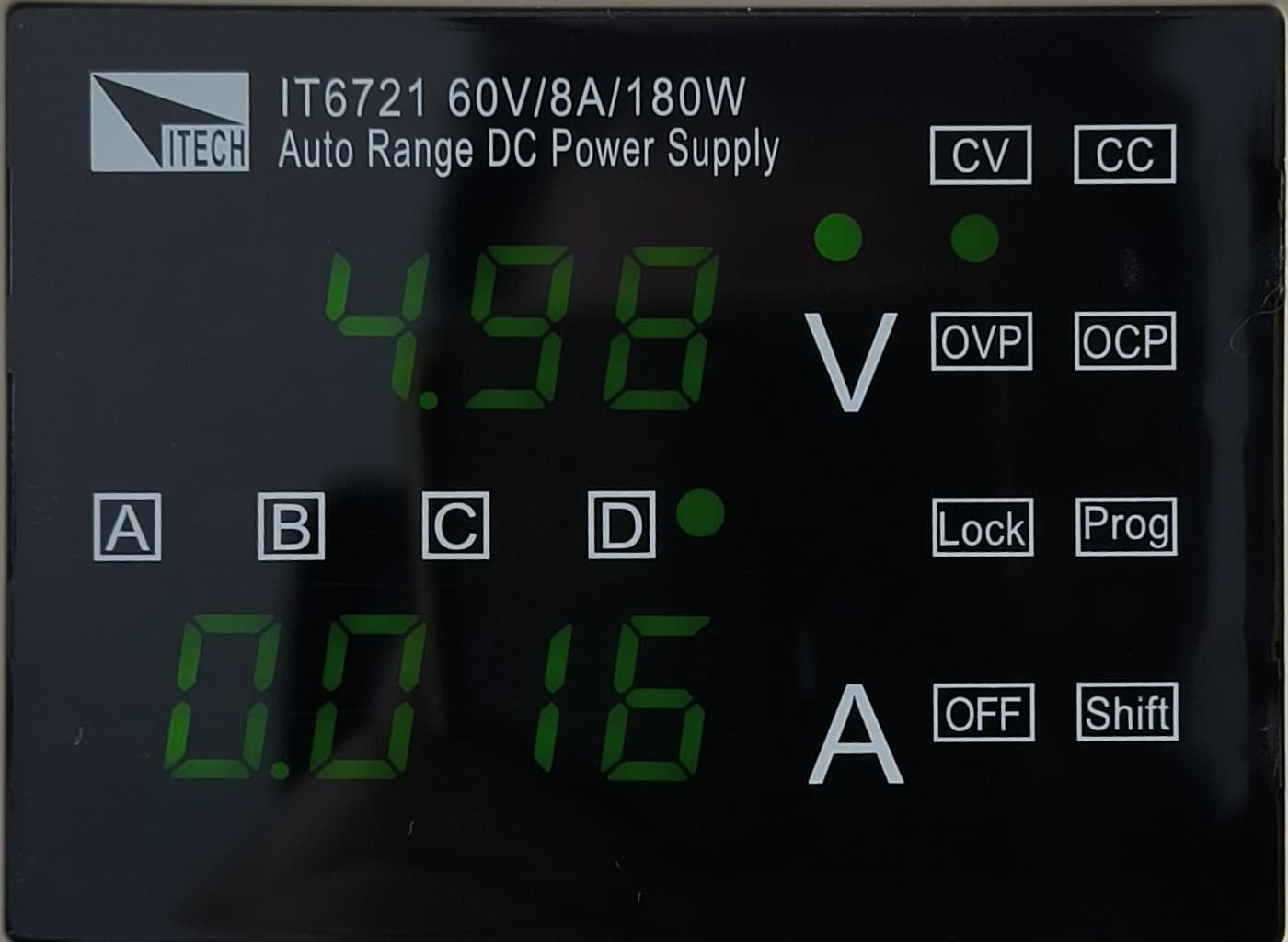

样板空载时,数控电源:

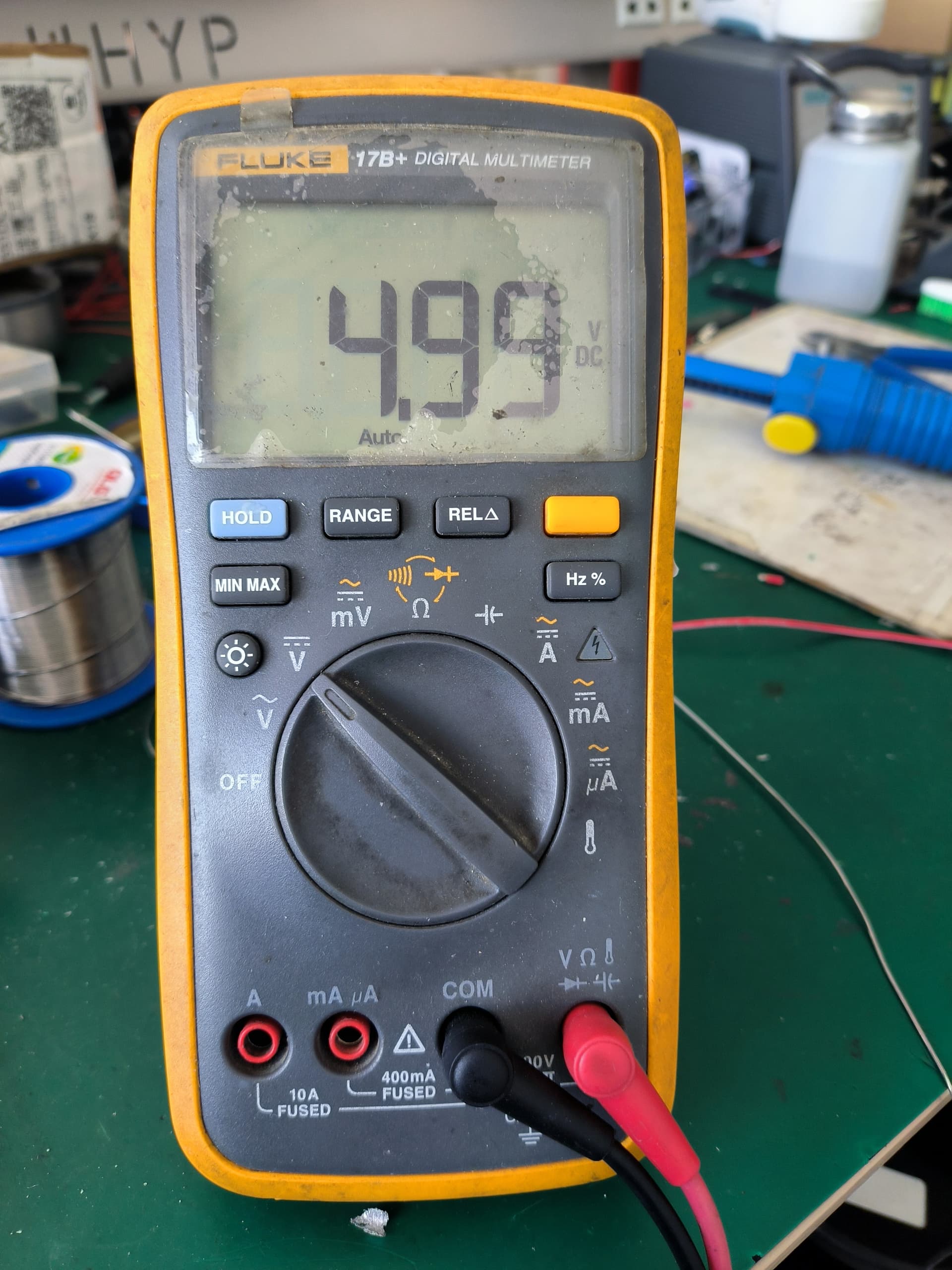

样板输入电压:

从数据上看,样板的静态电流不错:0.016-0.007=0.008mA
8mA的静态电流,吊打一大堆1W的DC-DC模块了!

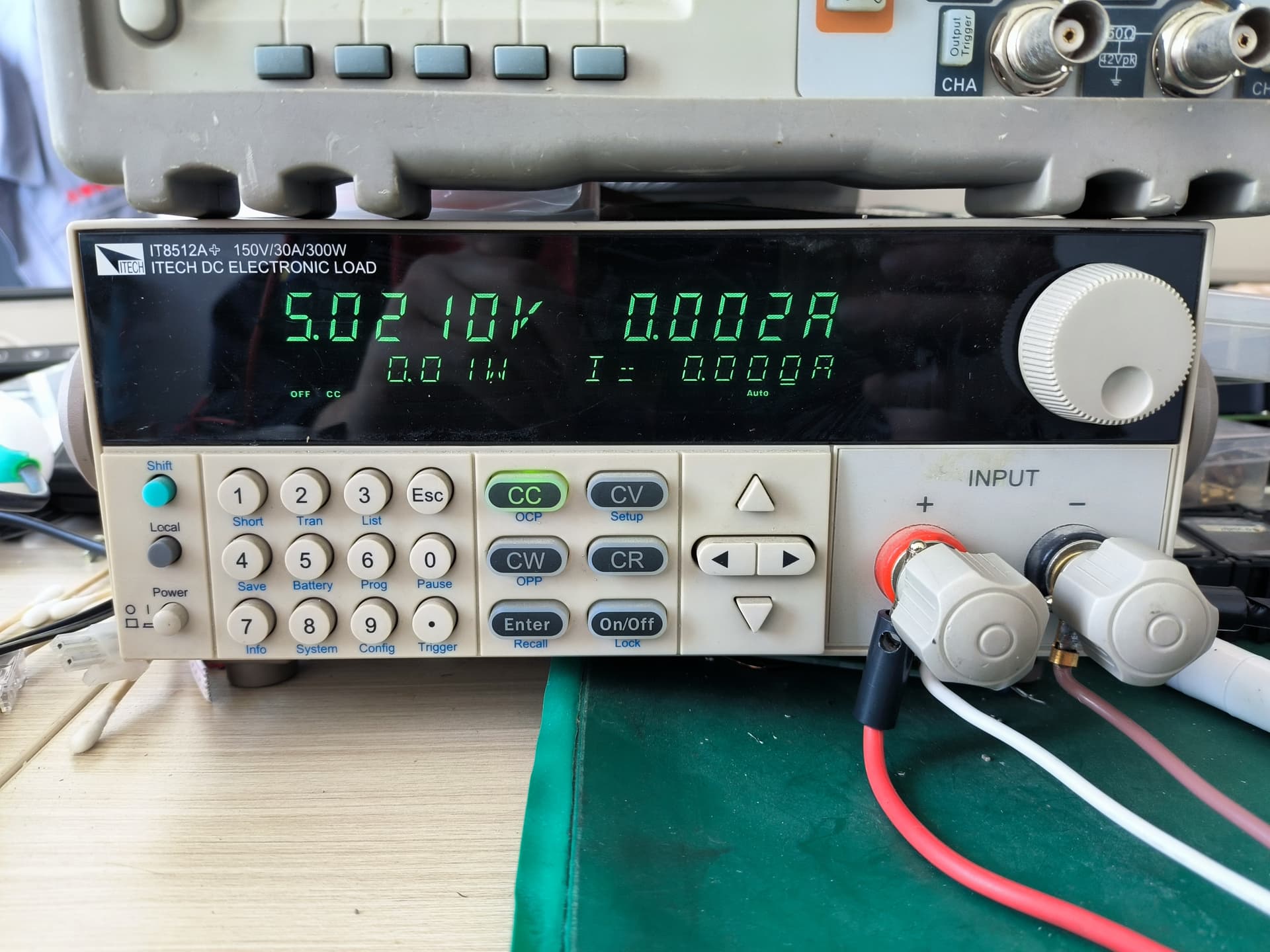

而且,输出完全空载时,输出电压精度也很高!
但是,带载效率,好像就不太一样了:

[dingzy2002]

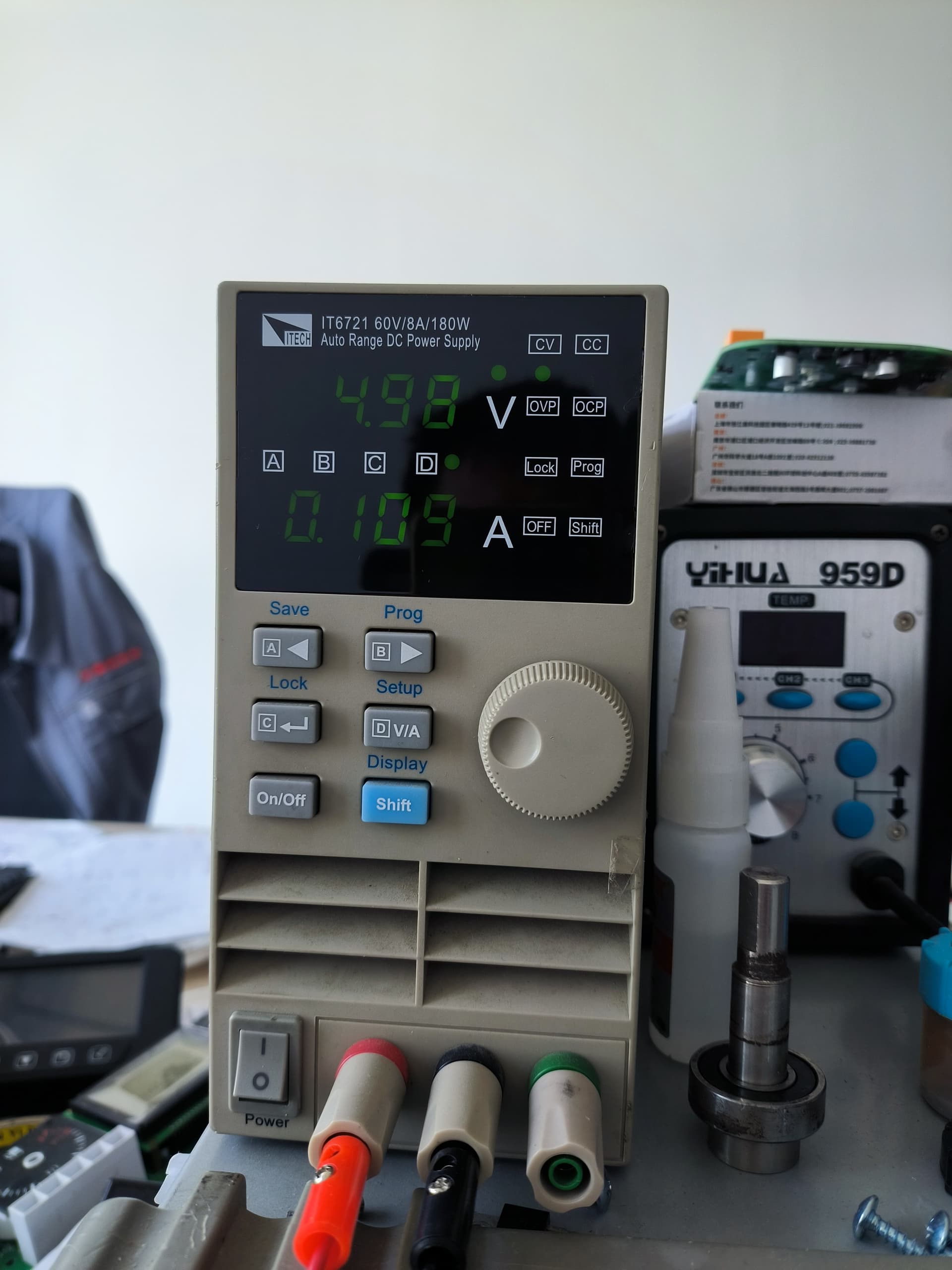

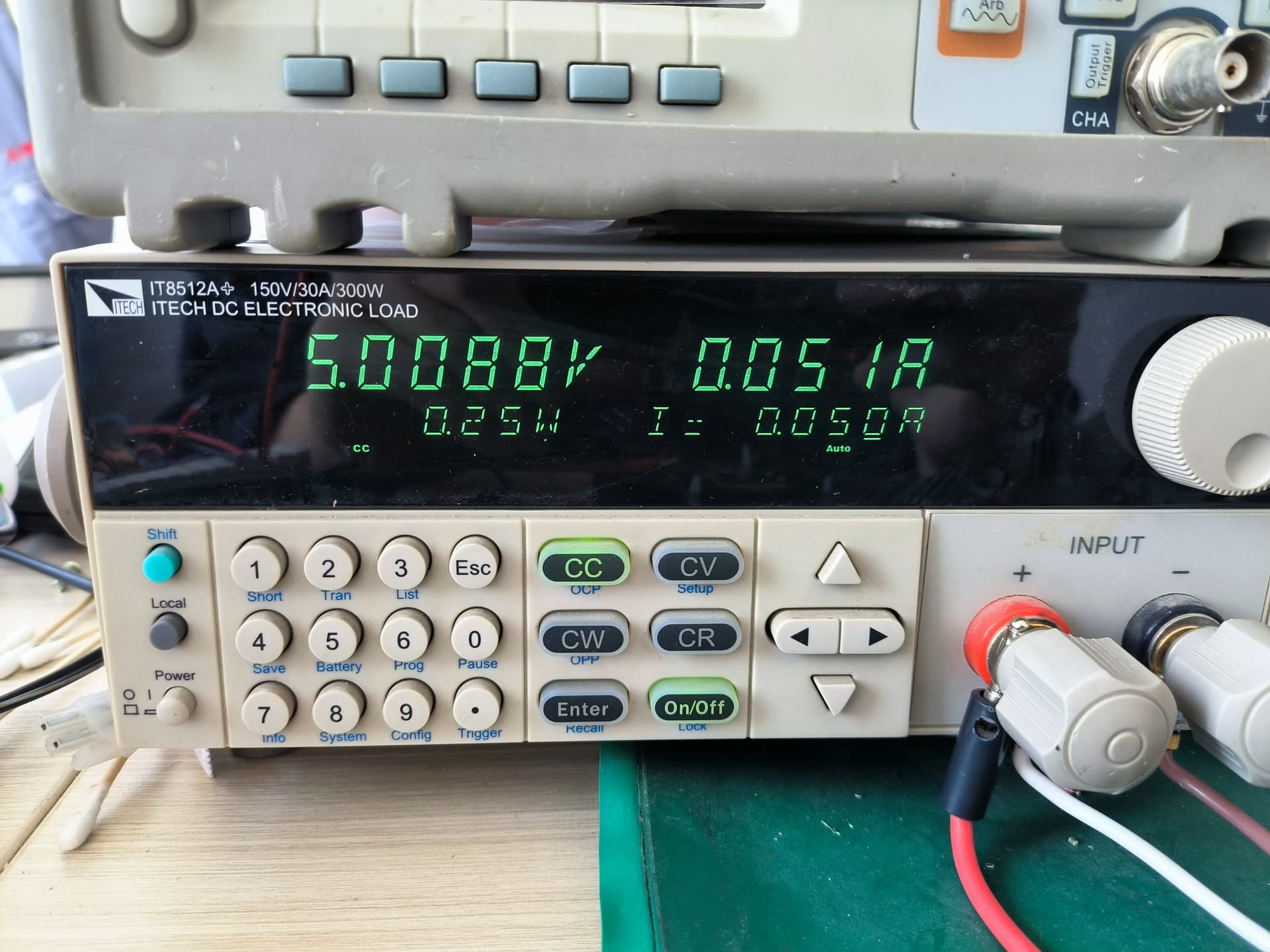

在50mA设定负载电流下:

输入功率约为0.5W,输出功率0.25W,效率约为50%

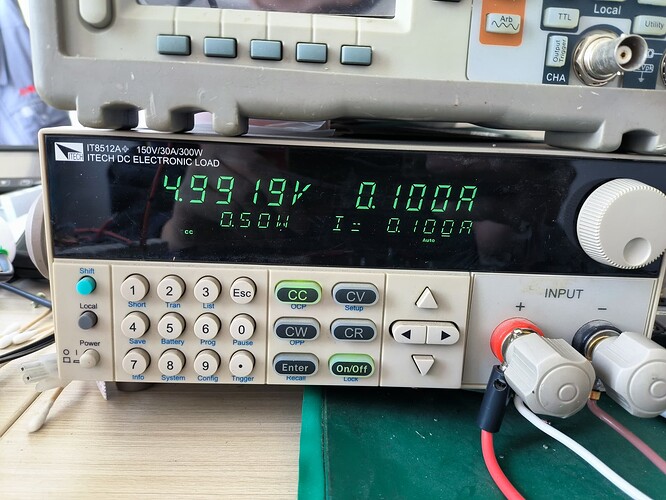

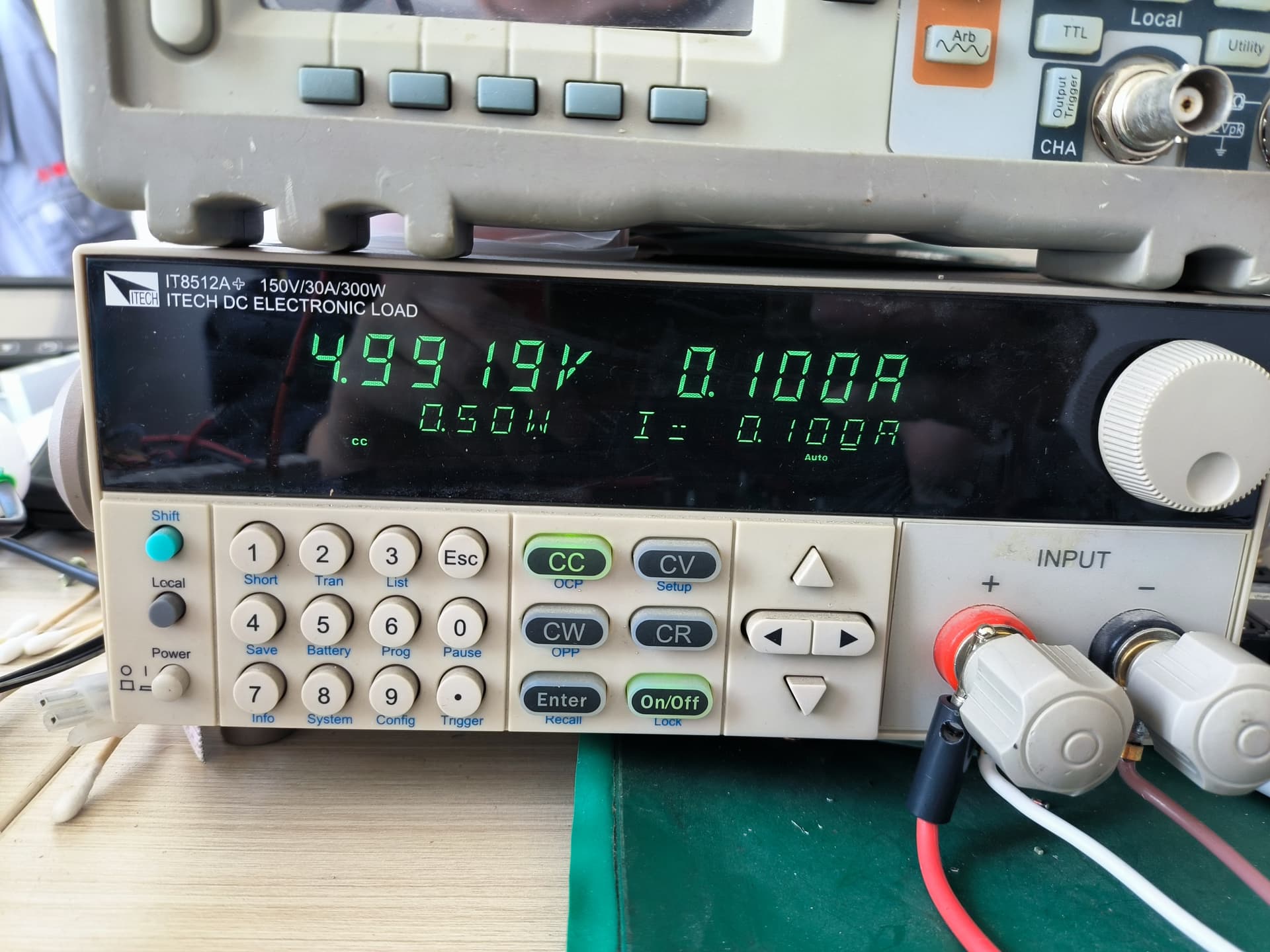

100mA负载:

效率也是约50%

[dingzy2002]

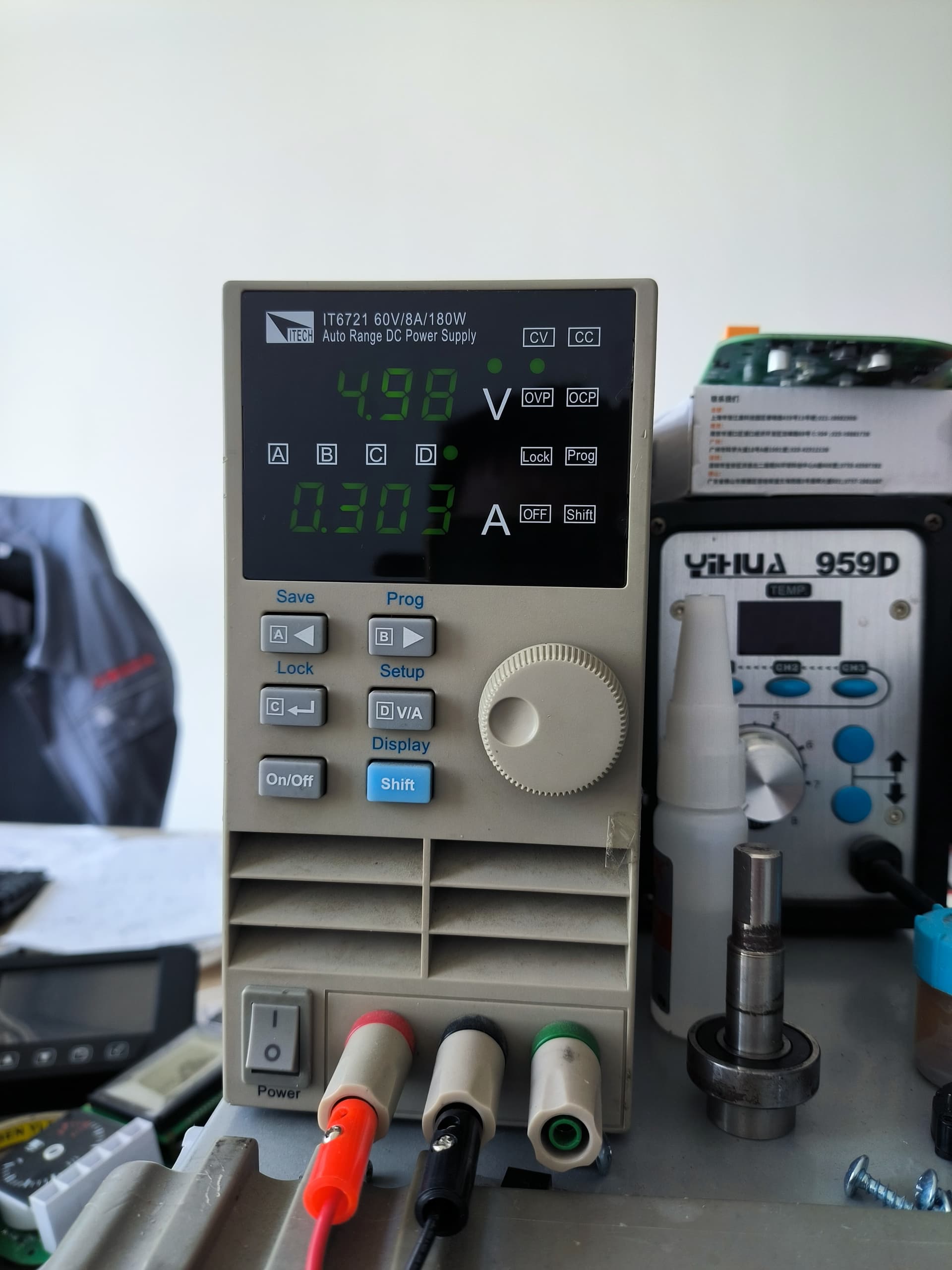

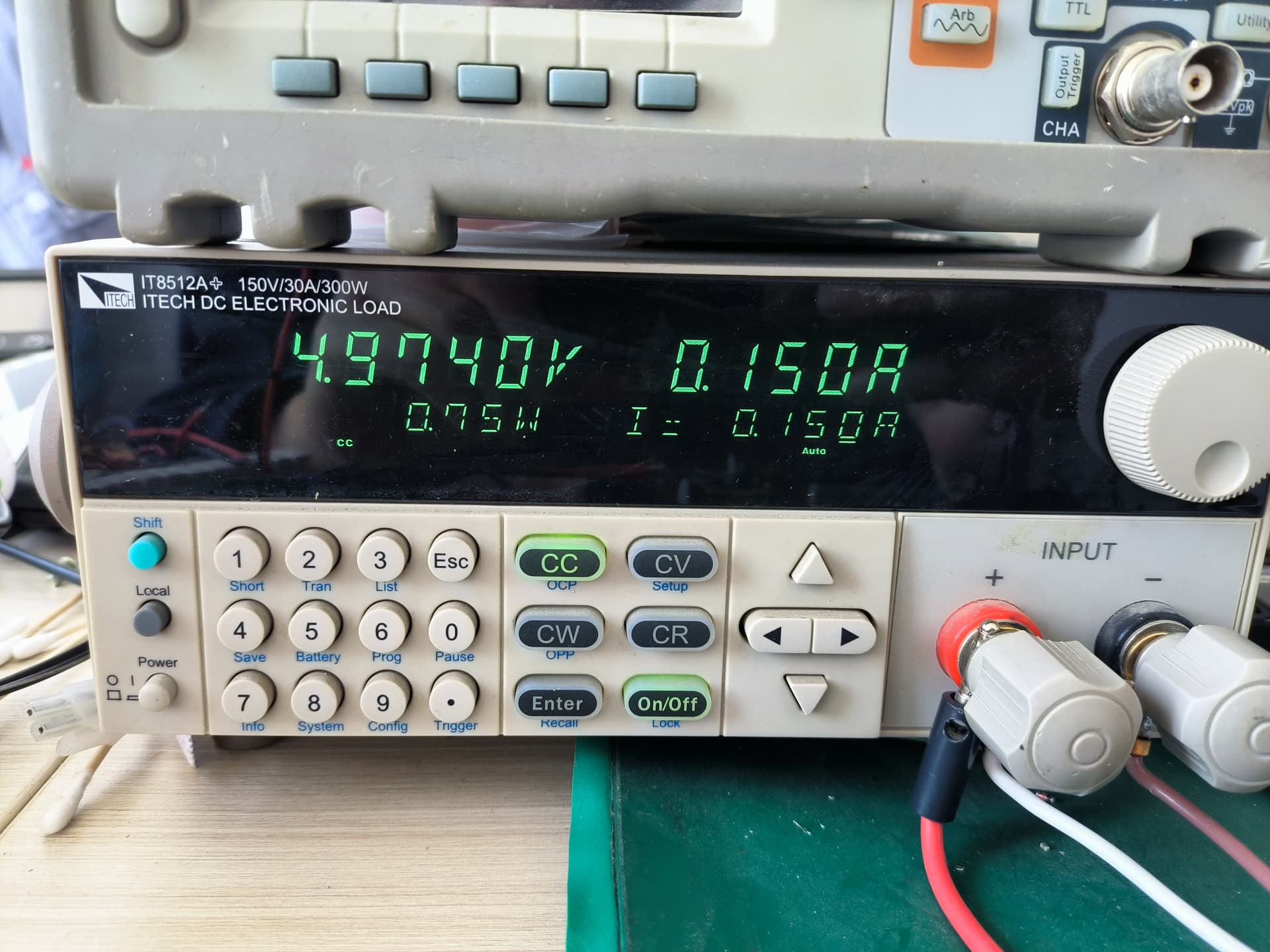

150mA负载下:

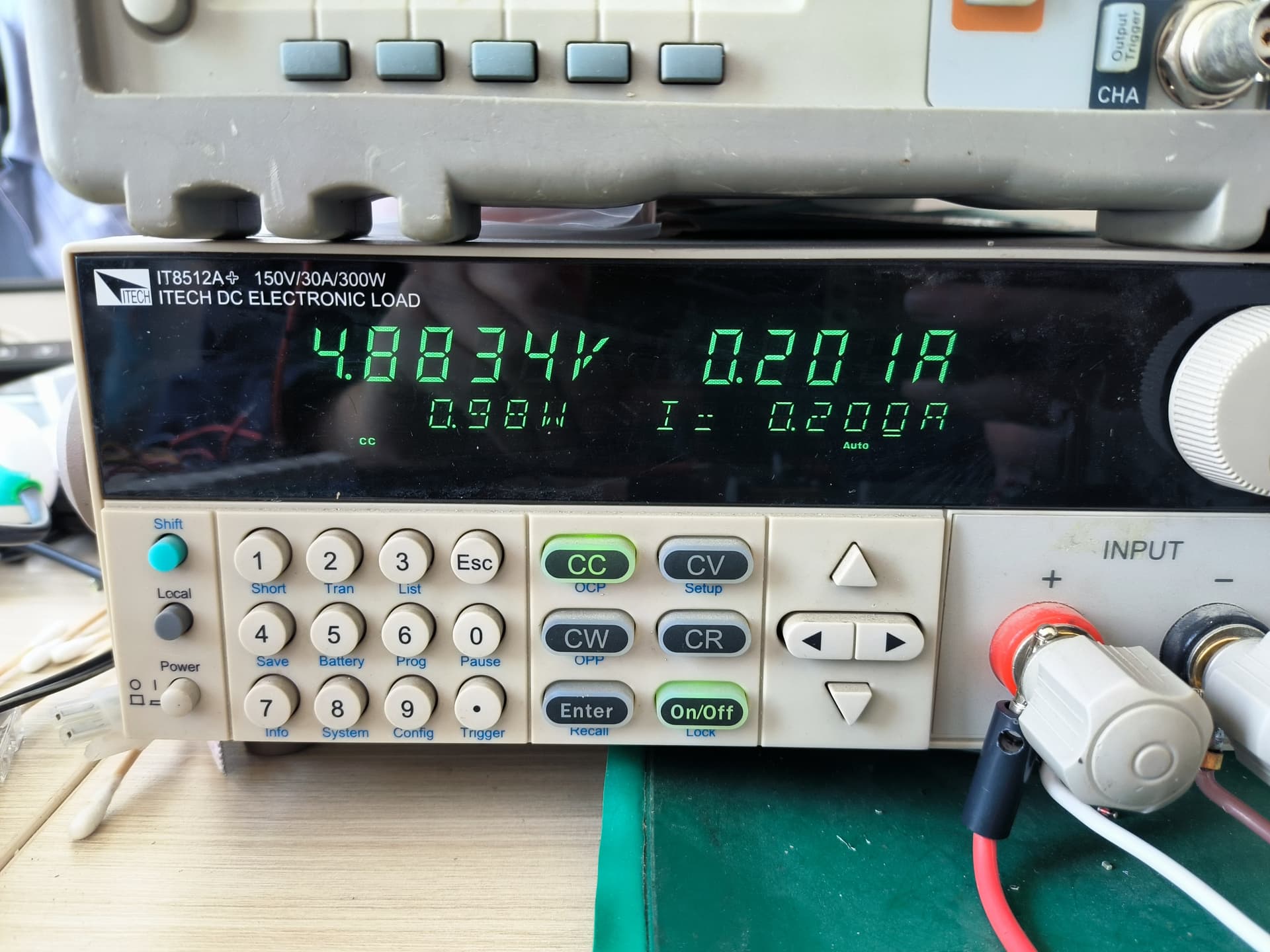

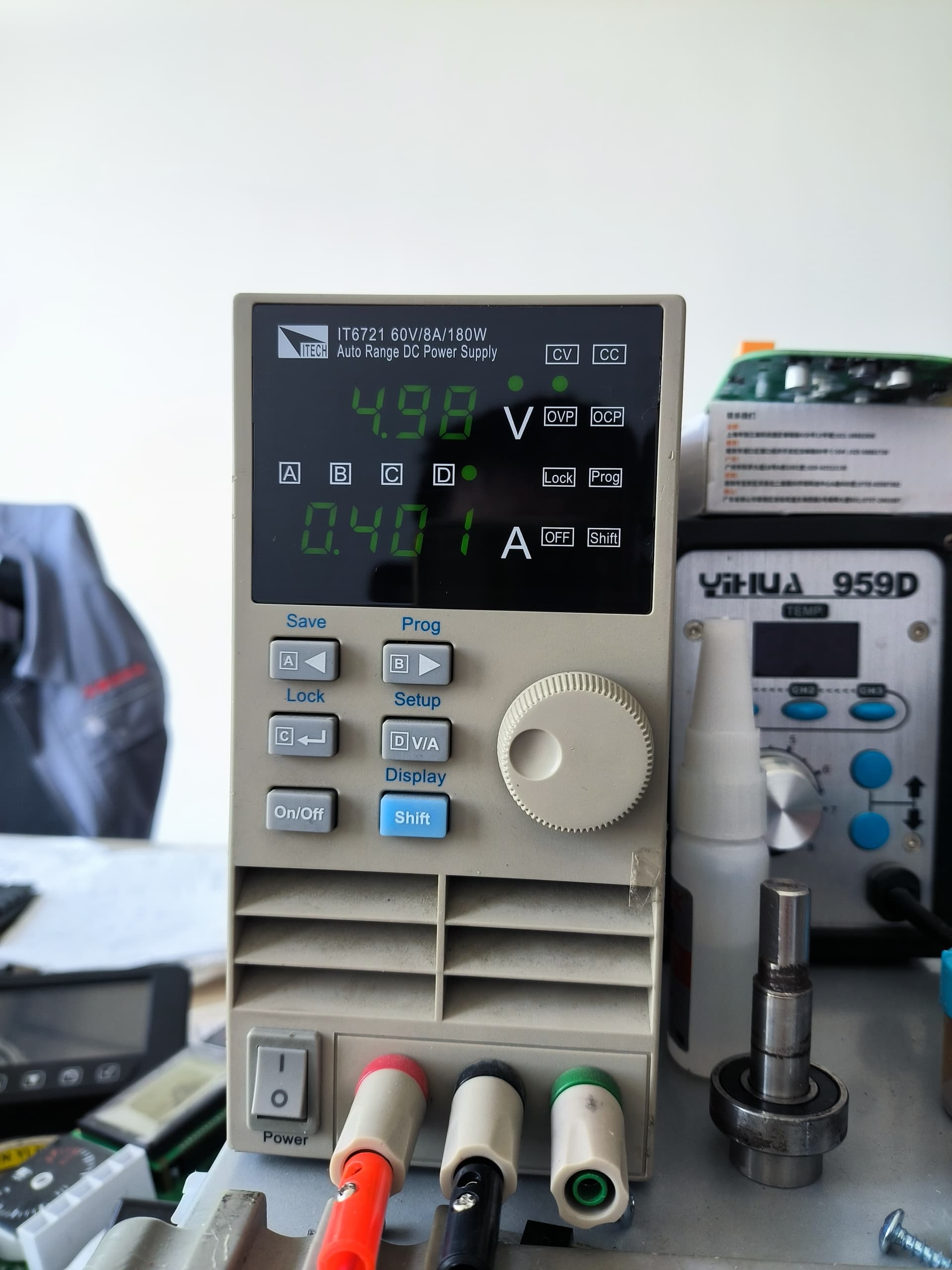

200mA负载下:

从以上数据来看,效率都是约为50%

[dingzy2002]

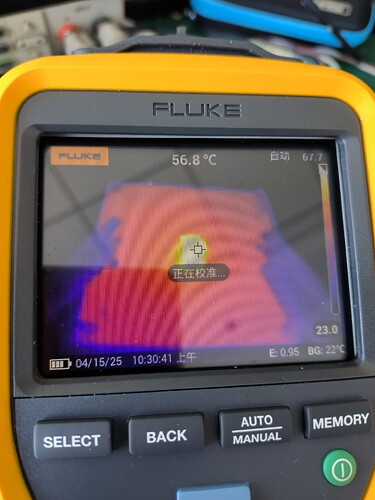

在100%满载下10分钟后,温升状态:
(实验室,空旷状态下)

环境温度23℃,模块表面温度56.8℃,最高温度67.7℃
按我测试的方法,从温升,及测试的数据上来看:
此模块效率没有我想象的那么高.具体原因还要分析.
