亲爱的电子爱好者、DIY高手们：
你是否曾为优化一颗DC-DC芯片的效率辗转难眠？
是否享受每一次成功焊接电路板带来的成就感？
是否渴望亲手打造属于自己倾心已久的创新之作？
欢迎加入MPS电源模块创意大赛，让世界看见你对DIY的赤诚热爱，为推动技术革新的注入一份小小能量，成就科技进步一大步！
2 个赞

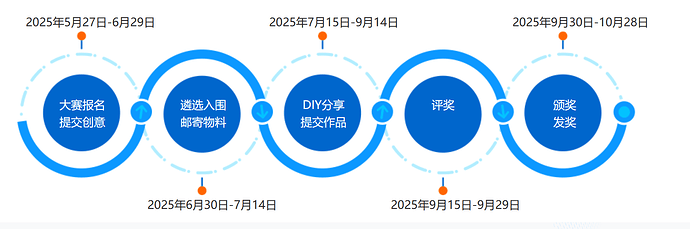

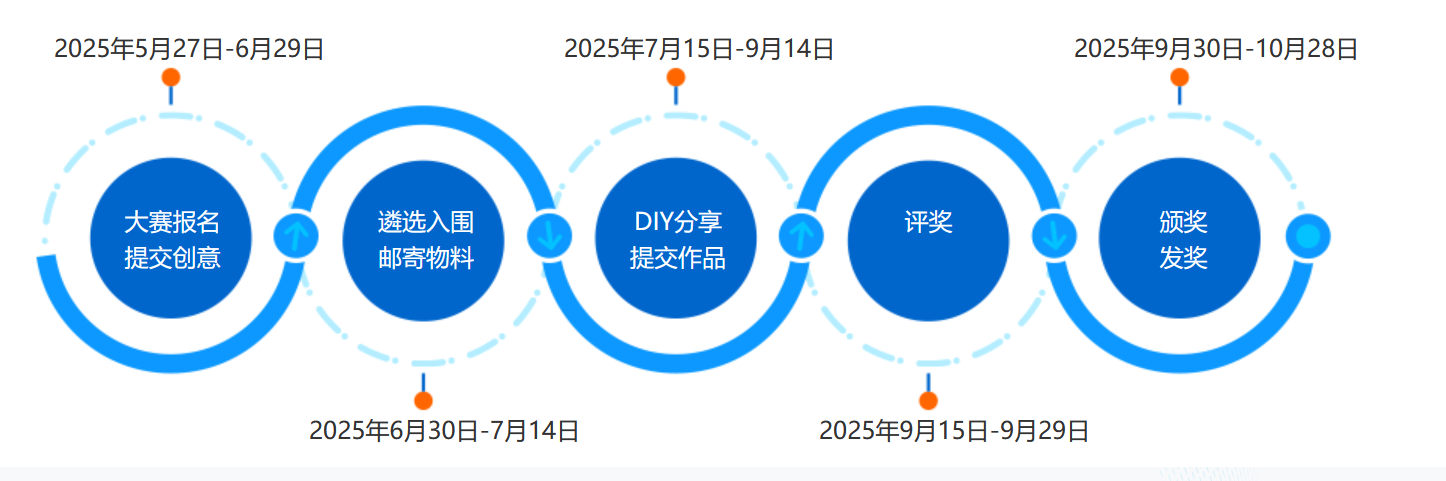

大赛日程
创意提交细则
提交创意时间：即日起——2025年6月29日
提交方式
：浏览下方【大赛必用物料】和【使用加分物料】，至少选择1种【大赛必用物料】，按需选择感兴趣【使用加分物料】，作为参赛物料。
没有灵感？请看下方参考资料>>
：在本贴下方跟帖提交【创意名称、所选物料型号】，二者缺一不可。
：提交>>大赛样片申请信息，以便MPS邮寄大赛物料。报名结束后，我们将评选出20位创意优秀的小伙伴入围。

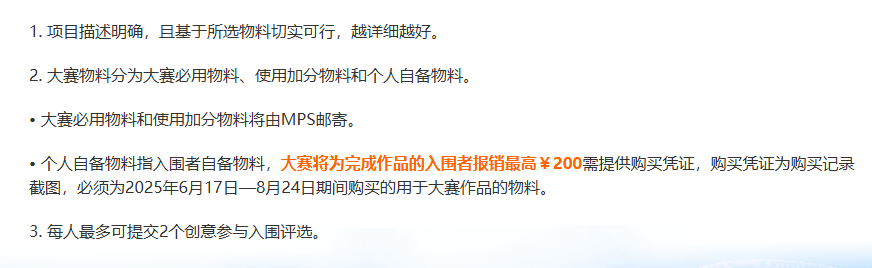

创意说明：
特别提示：除免费提供大赛必用物料外，大赛将为完成作品的入围者报销最高￥200
1 个赞
大赛必用物料
MPM3632C：
18V 输入，3A 模块 集成电感的同步强制 CCM 模式降压变换器
封装：QFN-20 (3mmx5mmx1.6mm)MPM3650C：
1.2MHz、2.75 至 17V、6A超薄同步电源模块
封装：QFN-24 (4mmx6mm)MPM3683-10：
2.7V 至 16V、10A、降压电源模块
封装：FCM LGA-29 (7mmx7mmx4.4mm)MPM3515：
1.5A, 36V, 集成电感和PG功能的同步降压电源模块
封装：QFN-17 （3mmx5mmx1.6mm）MPM3519：
36V、10A、低 EMI、同步降压电源模块
封装：ECLGA-29 (7mmx7mmx4.4mm)MIE1W0505BGLVH:
5V、1W、2.5kVRMS 隔离式稳压 DC/DC 模块
封装：LGA-12（4mmx5mm）MIE1W0505BGY:
5V、1W、3kVRMS 和 5kVRMS 、隔离式稳压 DC/DC 模块
封装：SOIC-16
使用加分物料
MPM3695-20：3V 至 16V 输入、25A连续电流电源模块
MPM3698：具有 PMBus 和 AVSBus 的可扩展、16V、120A峰值、电源模块
MPM3699：16V、4 相、160A峰值、可扩展电源模块
MPM54524：带I2C接口的全集成、16V、5A、4 路输出电源模块
MPM54532：带数字接口的 16V、6A 双输出电源模块
MPF52000：用于源端口的双 USB PD 控制器，支持固件更新和高级 PDP 管理
MPM3572：80V 输入、0.6A、全集成同步降压电源模块
MPM3683-20：2.7V 至 16V，15A 降压电源模块
MPM3685：2.7V 至 16V、15A、降压电源模块
MPM3690-30A：16V、18A、双路 DC/DC 电源模块
MPM3690-30B：16V、36A、单路 DC/DC 电源模块
MPM3690-50A：16V、双路 25A DC/DC 电源模块
MPM3695-100：16V，100A可扩展DC/DC电源模块，带PMBus接口
MPM3695-25：16V, 20A, 可扩展的带PMBus接口的DC/DC电源模块
MPM3816C：2.7V 至 5.5V、1A、超小尺寸、超低噪声电源模块
MPM38222：集成电感的 45µA 低静态电流双通道 2A、6V 降压电源模块
MPM54304：带 I2C 和 MTP 的 4V 至 16V 输入、四路 3A、3A、2A、2A 输出电源模块，采用超薄 LGA 封装
MPM54322：带 I2C 接口的16V、3A双路输出电源模块
MPM81204：4V 至 16V 输入、4路输出(双路 12A 输出和双路 5A 输出)电源模块
MPM82504：带 PMBus 接口的 16V，四路 25A，可扩展 DC/DC 电源模块
MPS 电源模块解决方案参考

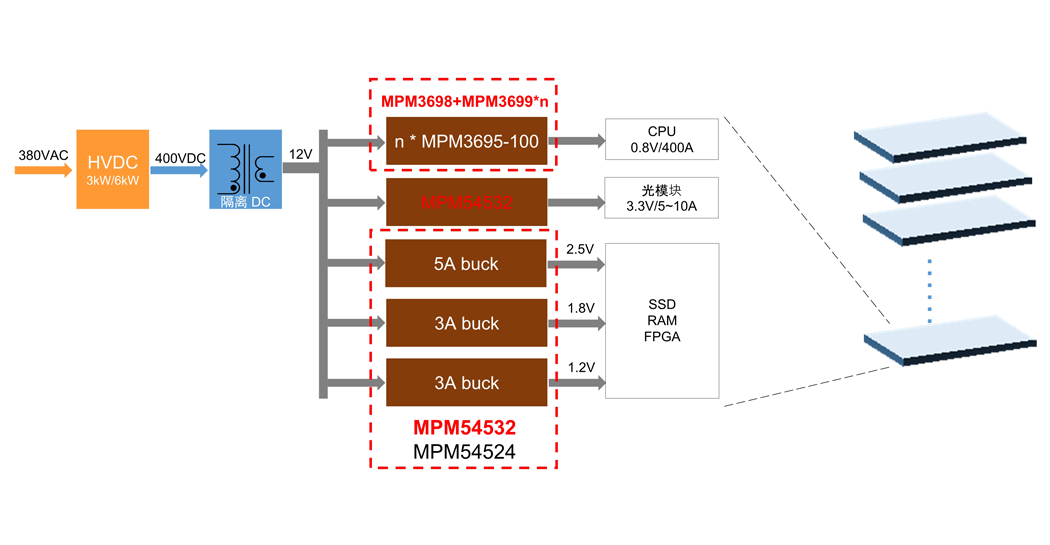

AI 解决方案-计算单元

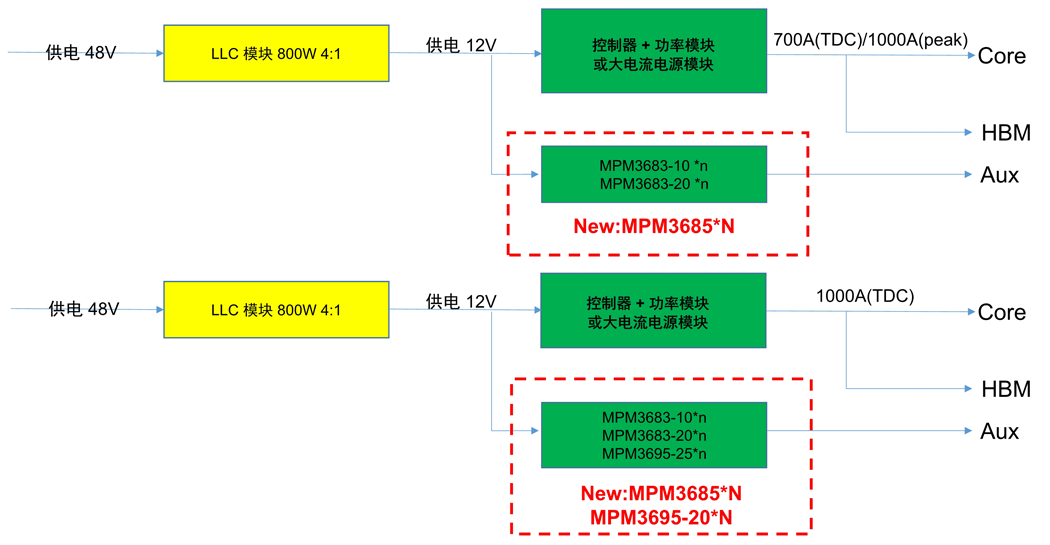

AI 解决方案-加速卡电源树

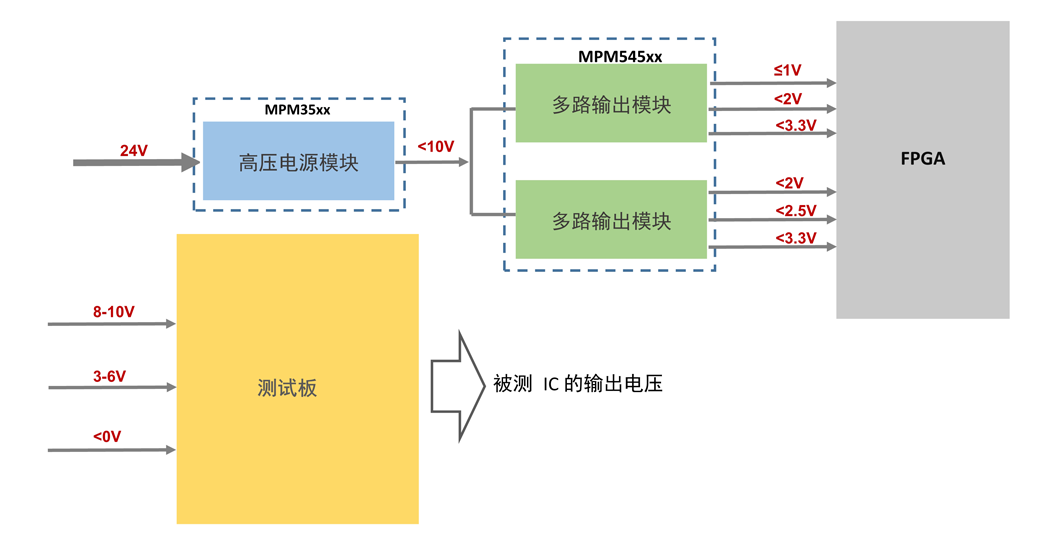

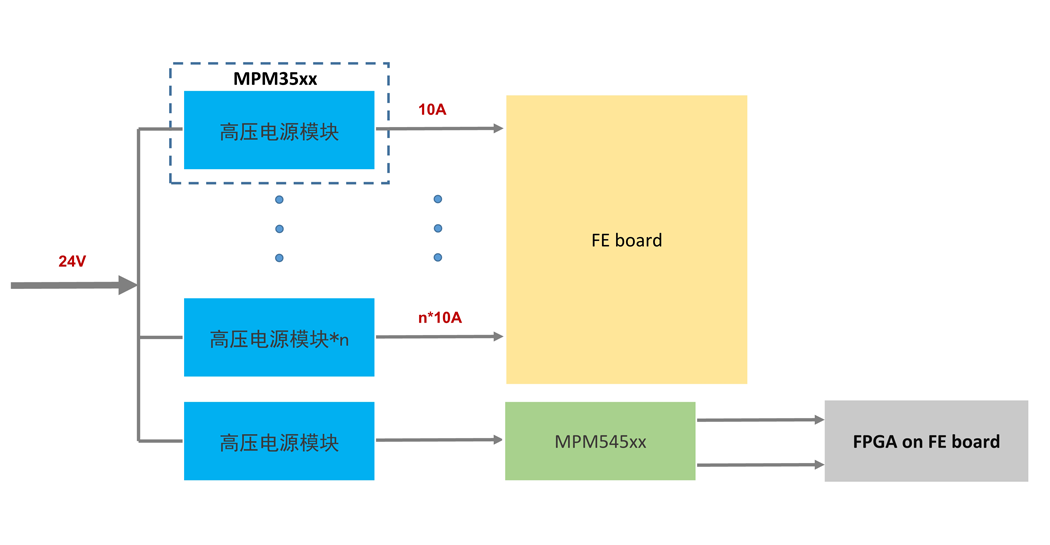

工业解决方案-测试单元板

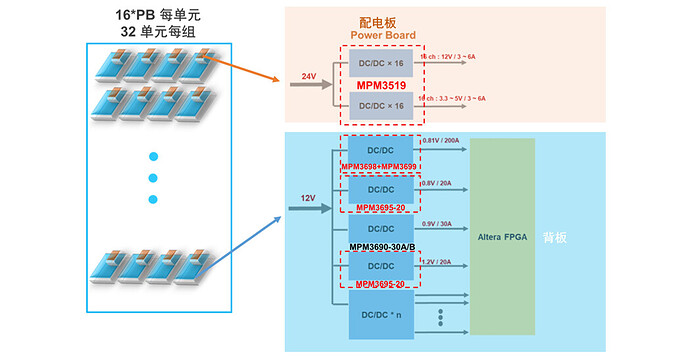

工业解决方案-SSD ATE电源树

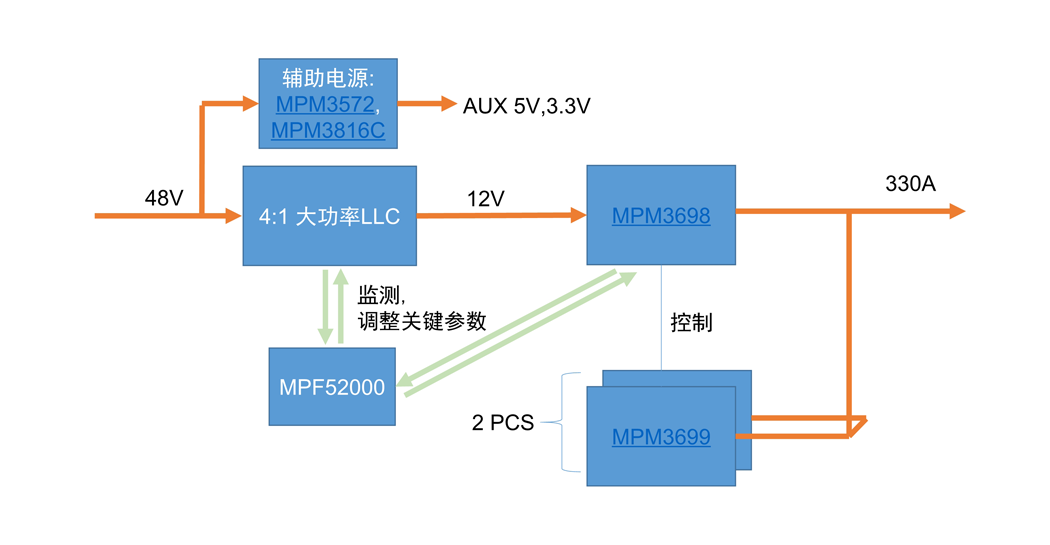

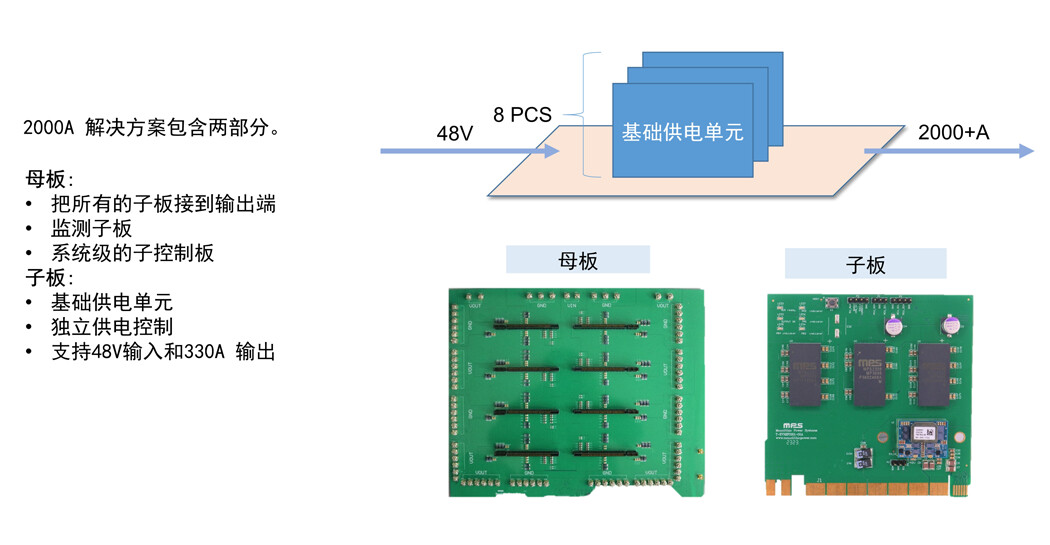

2000A大电流应用基础供电单元

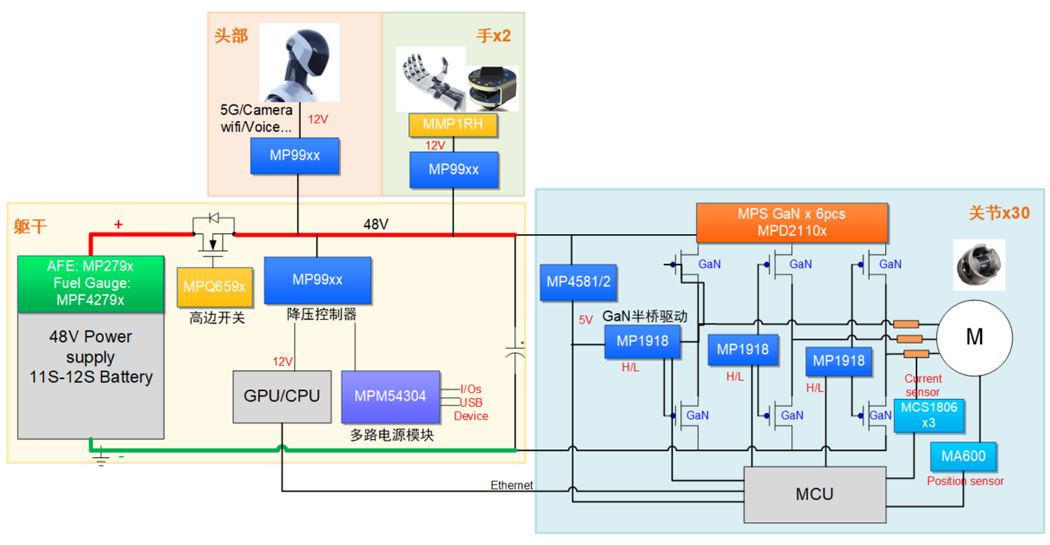

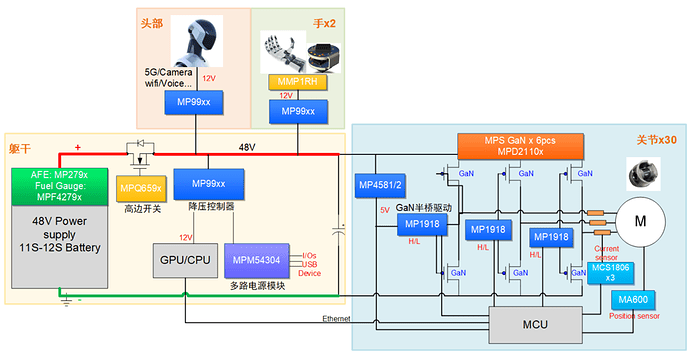

机器人电源解决方案

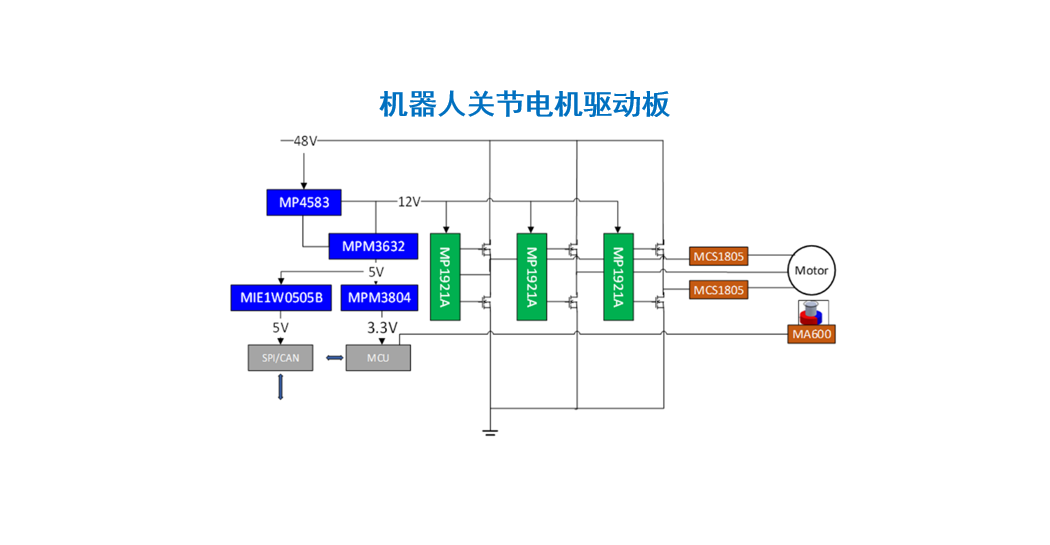

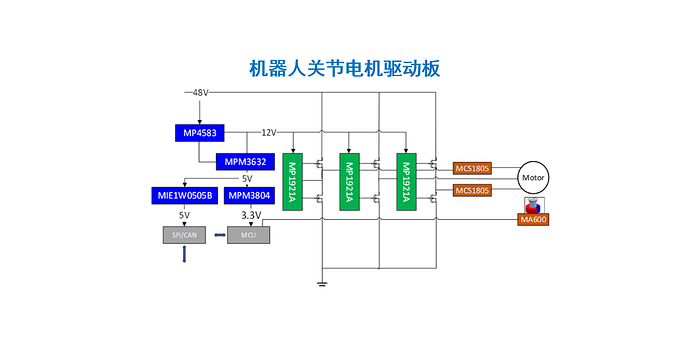

机器人关节电机驱动板

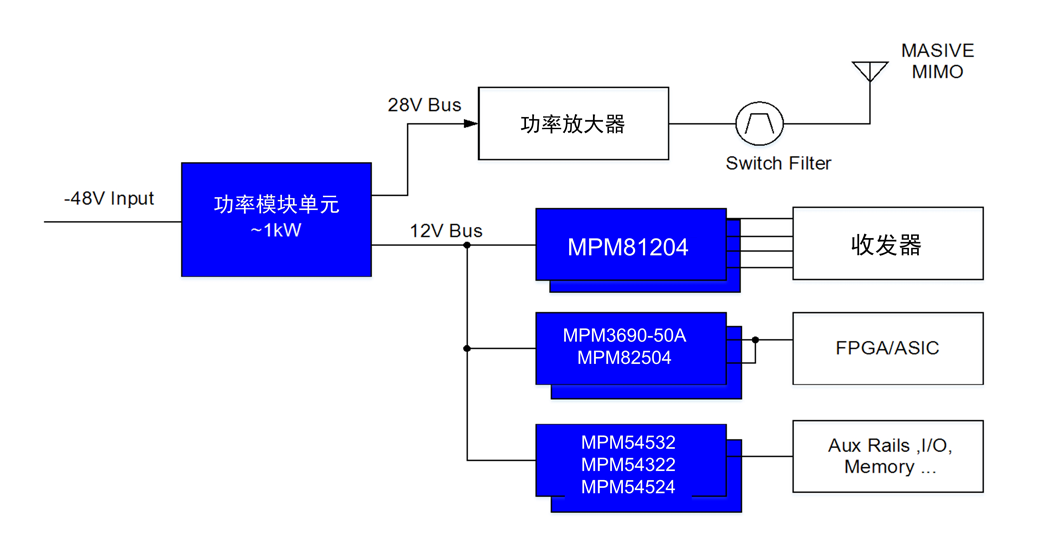

5G宏站AUU
技术参考资料
技术文章
利用MPS 电源模块开发智能 FPGA 电源解决方案
利用 MPS 电源模块赋能光模块驱动数据流量
如何让电源关断下电过程更加稳定
高速光通信模块设计
即插即用型数字可编程电源模块实现了电源快速成型技术
LED驱动模块在汽车照明中的新机遇
MPS 专为 Xilinx Zynq UltraScale+ RFSoC 打造的一款小型超低噪音电源模块
输出电流能力高达250A的可扩展智能DC/DC电源模块
技术视频
MPS 最新 100A 可扩展电源模块
MPS mEZDPD3603A 可编程 DC DC 电源模块
电源模块 - 节省电路板空间的关键设计优势
MPS 带您了解如何使用电源模块解决电源设计中的挑战
MPM3650: 新型 17V，6A 超薄电源模块
MPM3860: 新型 7V，6A 超薄电源模块
产品资料
MPS 最新电源模块产品系列
微功率隔离电源模块（集成变压器）
MPS FPGA 电源解决方案
电子书: 从样板制作到量产电源模块可加速设计进程
作品提交
提交作品时间：2025年7月9日-9月10日
提交方式：进入>>MPS技术论坛—集成电感功率模块板块，以“【2025电源模块创意大赛】+创意名称+分享内容”为主题发布新帖。
内容分享：大赛期间，在>>MPS技术论坛—集成电感功率模块板块，按大赛项目内容及时发帖与网友互动，就本人及其它参赛项目，积极参与技术讨论，并发表具有建设性的积极言论者（如解决问题等），将酌情予以加分。
提交要求
1. 作品须包含以下内容
• 设计名称、作品照片、作品简介、物料清单、系统框图、各部分功能的实现说明和解析、源码、其他相关资料及说明等；
• 需至少包含5张作品实物图，使用的图文需要足以说明完成创意既定功能。
2. 提交形式
• 需要提交【作品帖】和【作品word文档】两种格式，缺一不可。
• 作品帖：在>> MPS技术论坛—集成电感功率模块板块，以发帖形式提交作品。
• 作品word文档及源码：点此上传>>作品word文档及作品源码压缩包，作品word文档模板：>>点击下载
作品提交注意事项及评奖细则：【作品提交必看】
热血围观有奖
各位电子控、好奇宝宝，注意啦，这里还有一场大赛围观盛宴！
欢迎小伙伴们一起看各位DIY大佬如何玩转电源设计，回帖参与还能赢【便携移动电源、晴雨伞、魔方插线板、水杯】等好礼。
有奖回帖时间：2025年6月23日-9月10日
参与方式
点击下方“ 我要回帖 ”按钮，进入>> MPS技术论坛—集成电感功率模块板块在【大赛入围帖】或主题中带有“【2025电源模块创意大赛】”的帖子下回帖即可。
活动结束后，我们将评选出30位优秀回帖的小伙伴送出好礼。
一时不知从何说起？看这里：
跟帖主题帖内容，分享你的DIY心得、技巧或翻车经历，让DIY大佬少走弯路；
从构思到焊接，从调试到成型，给入围者提提建议；
抛出创意建议，换位思考，你会怎样优化这个设计；
主题帖中的哪个技术点值得深挖；
放飞脑洞猜想，在未来，这些创意和技术可能会解锁哪些“黑科技”？
活动好礼
【创意名称】 物联网可调多路电源
【必选物料】 MIE1W0505BGY
【加分物料】 MPM54304
创意：
使用MIE1W0505BGY为主控MCU供电。
选用一款低功耗MCU通过I2C与MPM54304进行通信，实现四路电源输出。可以通过MCU的GUI进行电源的监控、动态电压、电流的设置。实现一款物联网多路可调电源。输入电源可选用光伏板进行供电。
1 个赞
【创意名称】 24V输入3伏输出的DCDC
【必选物料】 MPM3515
【加分物料】 MPM3816C
创意：
如今PLC用的地方很多，其使用的是24V直流电，为了省资源。我单片机也采用24V供电，这样可以同PLC一起使用。单片机用3.3V的，PLC用24V直流电。至于我的加分物料，在有可能情况下，做成两路输出3.3V.
1 个赞
【创意名称】 智能能源路由模块
【必选物料】 MPM3690-30A
【加分物料】 MPM3519
创意：
采用MPM3690-30A作为高效主电源转换模块，负责将输入电源稳定转换为系统所需的高电流主干供电路径。搭配MPM3519为外围低功耗模块（如无线通信模块、传感器等）提供独立电压轨。通过主控MCU（可选低功耗型号）建立能源调度策略，实现多路电源的动态分配与控制。
整个模块支持智能负载识别与功率管理，通过MCU与上位机通信（如UART或USB-C接口），可实时监控每一路电源的电压、电流状态，支持远程调整输出电压策略。模块输入可适配多种供电方式，包括光伏、电池组或传统DC适配器，非常适合用于边缘计算设备、工业物联网终端或智能农业控制器中，实现“能源分配像数据路由一样智能”的概念。
1 个赞
【创意名称】 太阳能鱼缸后备电源
【必选物料】 MPM3519
【加分物料】 MPM3572
创意：
使用MPM3572为主控MCU供电。
使用MPM3519为外设供电，如氧气泵，照明电路，蓄电池充电，
在太阳能光伏板正常输出电压的时候采用光伏板对整个系统进行供电，对蓄电池充电，当检测到光伏板无输出时，自动切换到蓄电池供电，选用一款低功耗MCU作为鱼缸的控制系统。

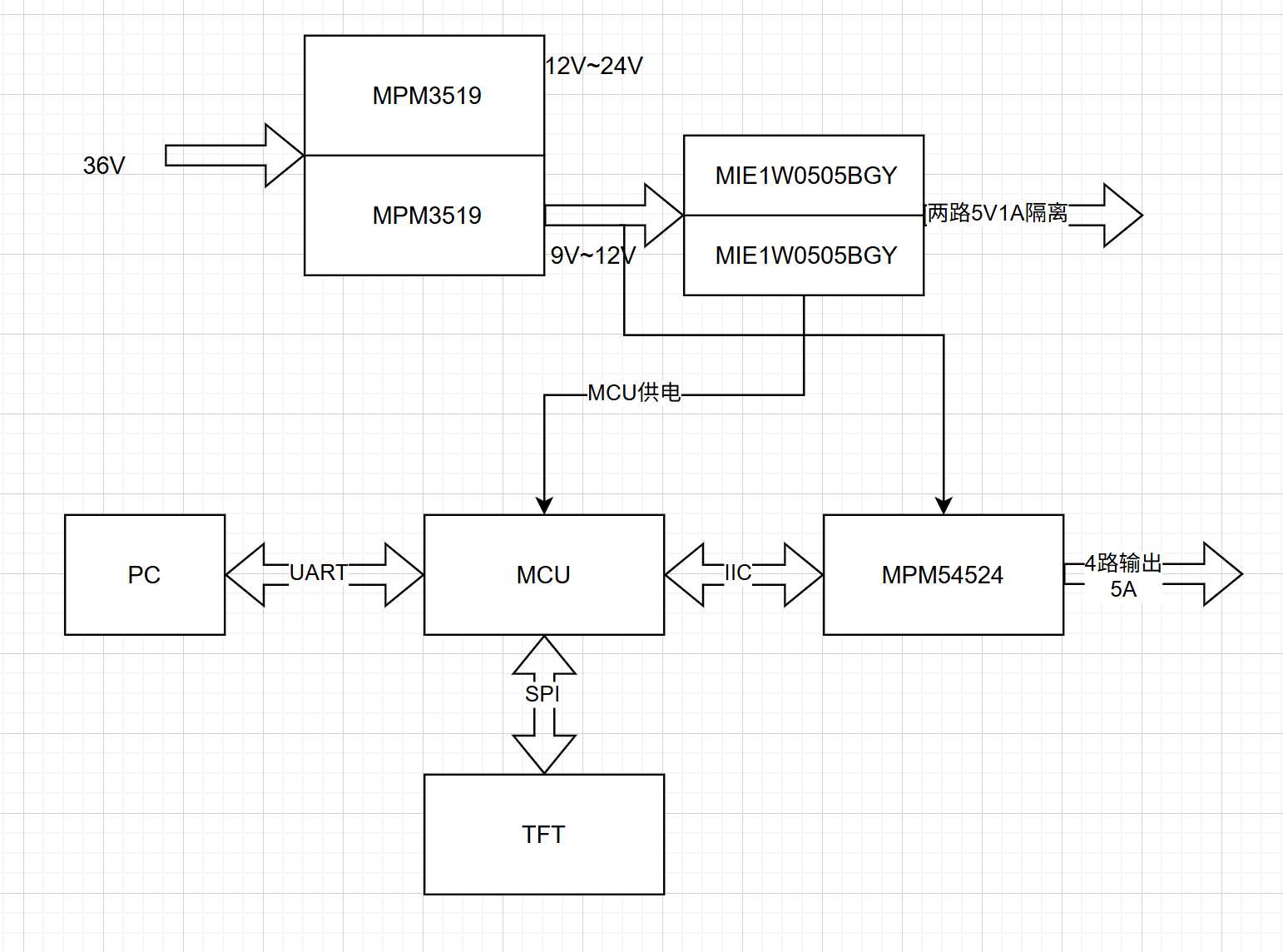

【创意名称】嵌入式开发便携电源设计
【必选物料】 MPM3519, MIE1W0505BGY
【加分物料】 MPM54524
创意：
嵌入式开发便携电源设计
嵌入式开发调试中需要各种电压的电源，而桌面电源又大又贵，通道还少，所以希望选用MPS各种型号电源芯片设计一款通道多，可编程，带TFT显示，足够开发使用的便携电源。
【创意名称】口红型便携可调电源
【必选物料】 MPM3632C
【加分物料】 MPM38222
创意：
平时开发一些物联网应用时，需要用到多路可调电源，市面上很多可调电源设备比较大型，而且很多都是人工设定电源参数，不可以编程实现一些多路电源的上电时序， 例如某些设计需要设计多路电源轨， 上电时序的差异有可能造成设备故障。 假如我们要测试一些mcu的掉电故障，也需要一个能编程控制的数控电源，这些电源并不需要很大的电流输出。很多物联网硬件和外设所需要的电流是比较小的，如果这时候有一个超小型的、能查看并且控制多路电源的电压以及电流大小的设备，就很棒了。

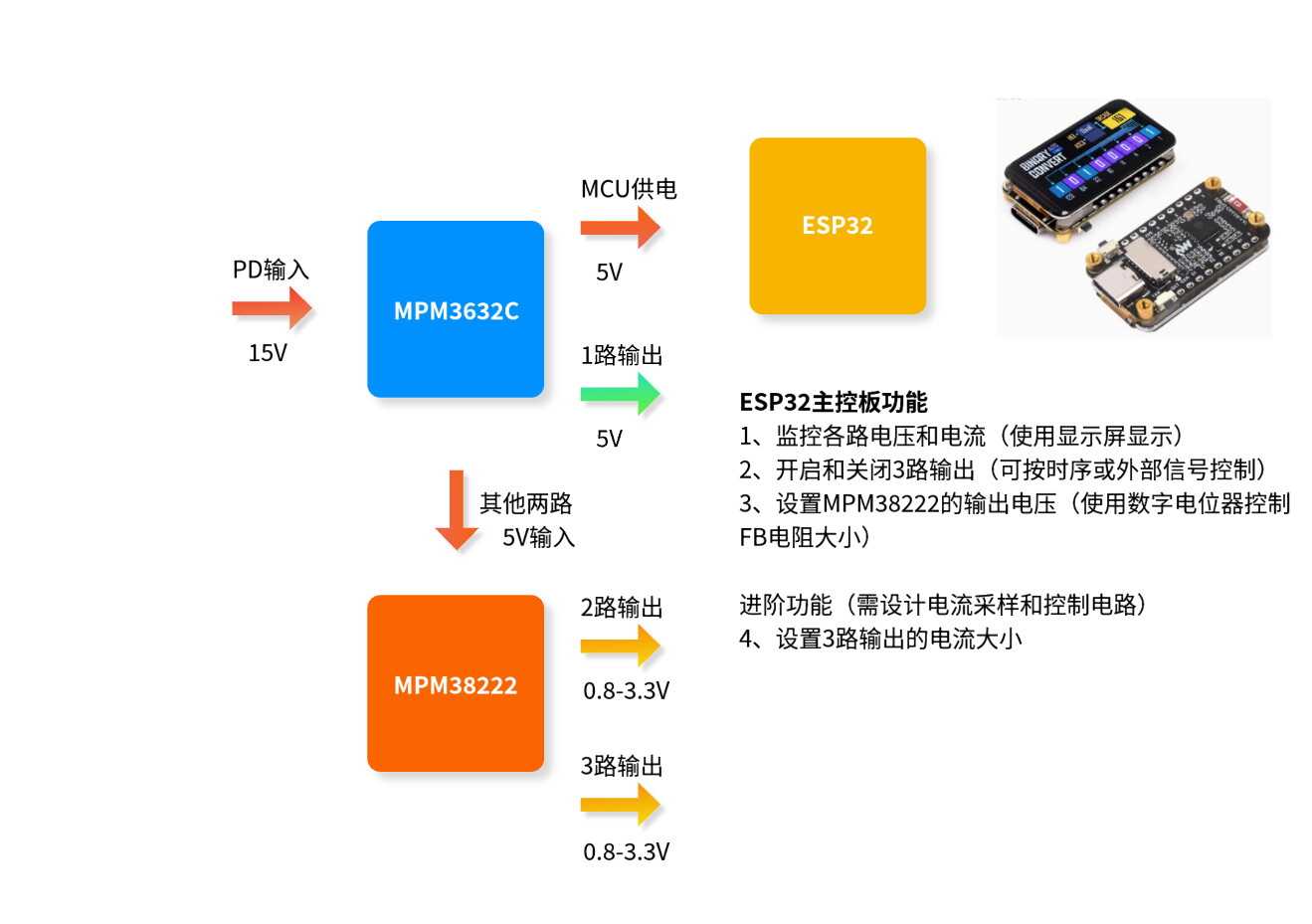

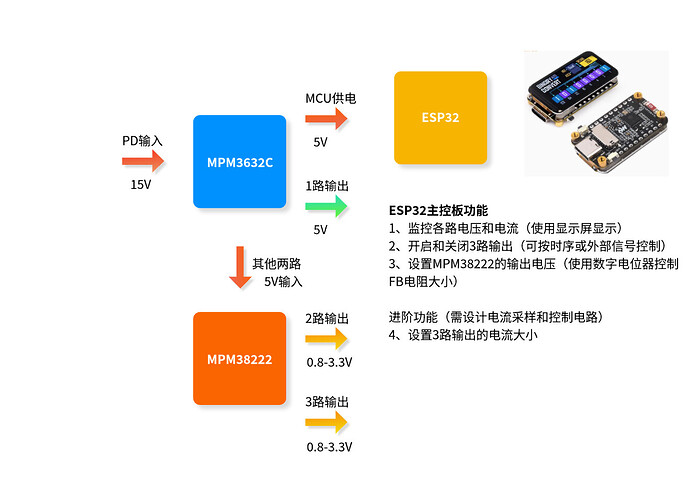

初步硬件框架图如下：
【创意名称】超轻型飞机用实验航电系统
【必选物料】 MPM3519
【加分物料】 MPM3816C、MPM3695-20、MPM38222
创意：
国内个人自制的超轻型载人飞机已经有一定市场，但是因为成本及空间限制，大多数人都没有安装飞机航电设备，日常飞行缺乏设备提供可靠的数据参考。
现有民航或专用航电仪表因为法规因素，产品认证成本高昂，导致销售价格动辄上万，功能复杂点甚至十几万，远远超过大家的承受能力，继续一款简单易用、成本相对低廉的航电装置。
规划开发一款基于CANBUS总线的可扩展航电系统，根据需要可使用基础模块或拓展多个功能模块实现更加丰富的功能。目前已经在开发部分模块，其余的陆续开发中。
系统电源轨设计需要首先讲12V输入电源（设计最大输入30V）降压为6V左右，以便供给各模块使用，设计电流5A，考虑系统冗余，故采用36V输入，10A输出的MPM3519模块，实现宽负载范围降压；
各模块通过总线获取6V供电，需要转换为MCU、传感器、接口等多路3.3V供电，预估单路<1A。考虑到成本问题，不易采用较贵的元器件。此处计划采用①MPM3822，利用其双路输出及完善的保护功能②MPM3816C，单路1A的输出，发挥其超小体积优势，在IMU等特殊位置使用。③MPM3695-20，此处主要考虑到FDR Unit需要采用树莓派5，供电需要5V5A，冗余设计到7A。为了保证可靠性，此处计划采用输出达到20A的MPM3695-20，发挥其出色的负载调整能力，并且通过I2C接口，对电源芯片配置进行详细的调整监测。

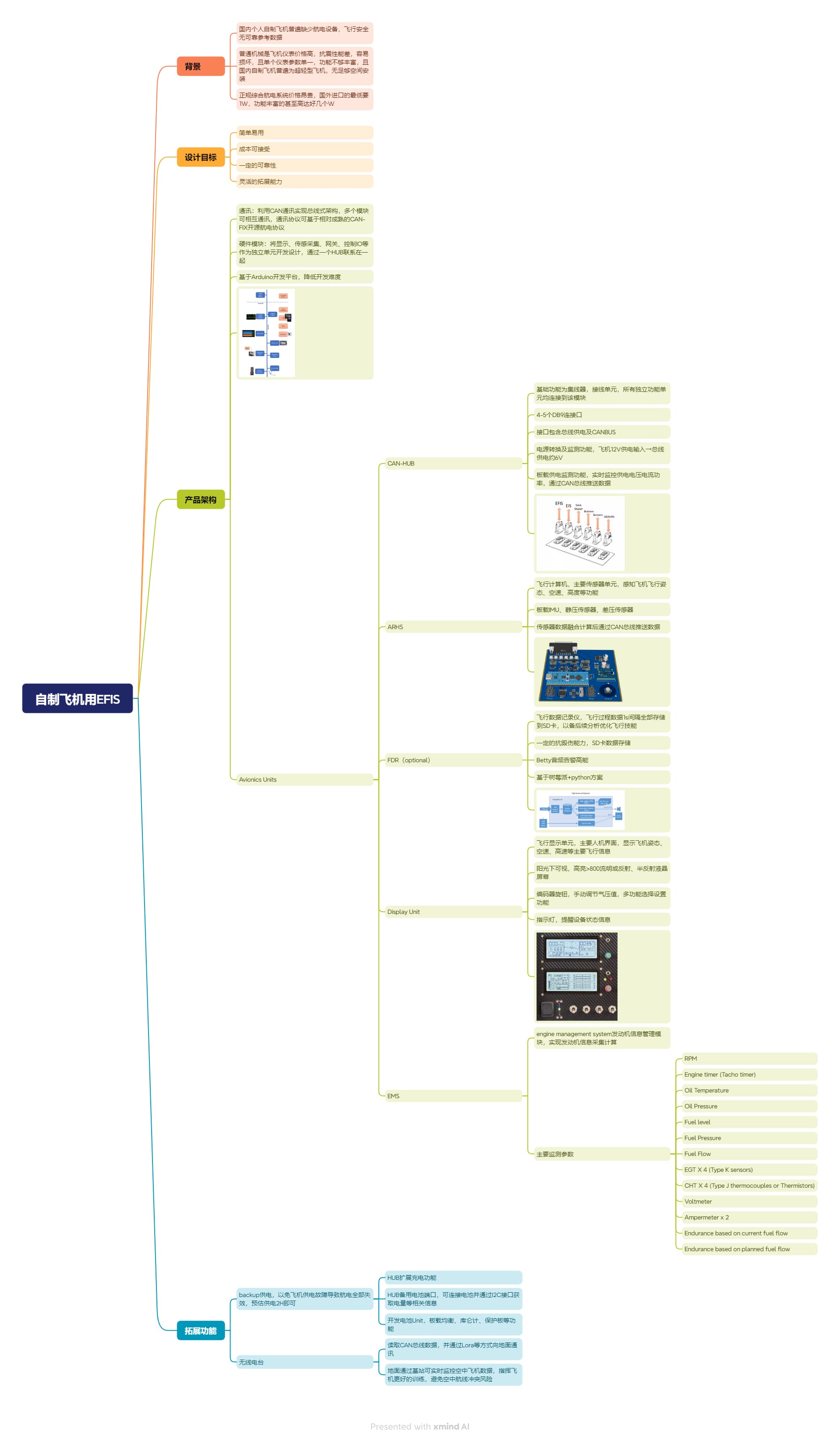

项目整体较为庞大，需要一个个模块逐步实现，当前FDR模块已完成一部分，ARHS模块已完成打样， 整体方案如下：
【创意名称】带隔离医用便携电源管理系统
【必选物料】 MPM3519、MIE1W0505BGY
【加分物料】 MPM3816C
创意：
本创意主要是应对现有医疗器械对多电源供电系统的，其中包括控制系统电源需求（5V、3.3V、1.8V等），控制执行机构电源需求（5V），传感器采集系统电源需求（5V、3.3V等），本创意支持宽电压输入，满足常用直流供电的的输入源有9V、12V、24V供电，本创意指在通过电源模块进行，将输入电压和输出功能相集成，实现宽电压输入支持，多路电压输出链路支持，重点线路供电隔离保护等功能。

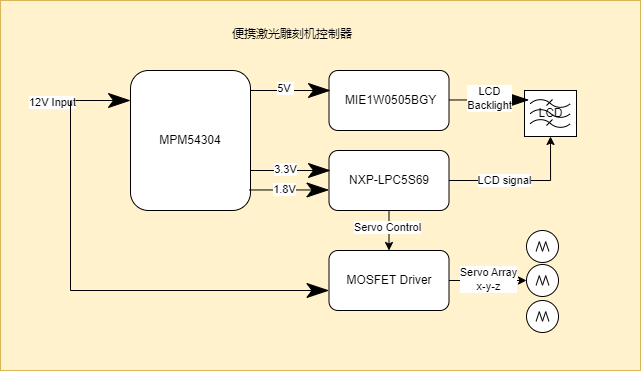

【创意名称】 便携激光雕刻机控制器
【必选物料】 MIE1W0505BGY
【加分物料】 MPM54304
使用MPM54304所提供4路电压给MCU供电，型号LPC55S69，3.3V给芯片供电，1.8V提供给模拟电压的Vref参考电压，另一路1.8V给Core供电，最后一路5V作为LCD的背光电源供电。
MCU控制LCD并驱动伺服电机的控制，实现对于激光雕刻机x-y-z三轴的控制。其中z轴是激光的通断。
【创意名称 】便携桌面数显多路电源
【必选物料型号 】 MPM3519
【加分物料型号 】 MPM3572， MPM3683-20， MPM3695-25
主要实现多路输出低压DC电源输出，方便输出不同电压值，同时最大电流余量充足，MPS的电源物料很合适实现低 EMI，体积小巧！
