【2025电源模块创意大赛】MPS电源模块创意大赛正式开启！免费样片&超多好礼等你来拿！

集成电感功率模块
41

创意名称：吓死人的智能机械姬
推荐物料及理由：MPM3519、 MPM54304
MPM3519有36V、10A、低 EMI、同步降压电源模块，支持较大输入电压输入范围，支持10A，峰值12A的电流输出，可以为多个电机提供稳定供电。
MPM54304 可以通过I²C接收MCU指令，实时独立调整4路输出（0.5-5.5V/每路3A），可以监控电源，电压，电流，作为多个联动电池的充电方案应该比较合适。

结合树莓派5与开发板的硬件优势，本项目打造了一个具备环境感知、AI分析与动态交互的智能机械姬装置。核心功能‌：

‌人体触发‌：ESP32S3通过红外传感器检测人体接近，实时通知启动；
‌多模态响应‌：树莓派控制红外摄像头拍照，同步驱动LED眼睛发光、播放语音，舵机抬起机械姬面罩增强恐怖效果；
‌AI处理与存储‌：ESP32S3调用轻量级AI模型分析拍摄图像，结果与图片存储至树莓派本地数据库；
‌数据可视化‌：树莓派内置Web服务器提供实时看板，展示统计、图表及历史照片库等。
‌技术亮点‌：
低功耗传感与高性能计算（树莓派）协同架构
机械动作、声光反馈与AI分析的闭环交互设计
可扩展至密室逃脱、展馆导览等场景。
本项目使用MPS芯片为整套系统提供供电电源（当前舵机、电机尚未确定，3D模型较大，且多个，估计要上48V平台，求48V芯片推荐，求加分物料推荐）

42

【创意名称】 面包板多路电源
【必选物料】MIE1W0505BGY
【加分物料】 MPM3816C
创意：
在面包板上搭建实验电路时，经常缺少一个方便的多路电源，尤其对于需要双电源供电的运放。使用MIE1W0505BGY将锂电池降压后为控制xiao rp2350供电。 使用MPM3816C固定输出3.3V，另外通过rp2350控制数字电位器，构成输出电压正负可调的双路电源，配备一个小OLED显示电压，通过串口发送命令控制电压。

43

【创意名称】隔离缓存型RS485集线器
【必选物料】MPM3632C，MIEW0505BGLVH
【加分物料】MPM3816C

在工业控制领域，RS485的通讯应用非常广泛，再配以Modbus协议的加持。将复杂的工业控制简单化，简易化。但RS485+Modbus的方案存在一个典型的应用缺陷。即仅支持单主模式，面对多主的网络拓扑时便无法运行。隔离型缓存型RS485集线器即为解决此问题而设计开发。

计划设计RS485集线器为“4主1从”结构，即共有5个隔离RS485接口。由于工业现场电源的复杂性，故与不同RS485网络相连均采用隔离方式。在本次设计中，计划使用MIEW0505BGLVH为隔离电源供隔离通讯使用。充分利用其体积小，功能优级的特性。

对于板载MCU的供电则需要适应工业现场的需求：宽电压输入。计划使用MPM3632C降压型电源，为板载器件提供5V供电电源，主要为通讯器件等供电。再利用MPM3816C，将5V电压转换为3.3V电压，以供主控MCU使用。DCDC电源较传统的LDO有典型的低功耗优势。

本次设计主要为项目的原型验证性开发。故提交作品以实验板为主，仅提供PCB，功能演示，无外壳等产品应用。

44

[创意名称]智能驾舱用隔离型USB转CAN，转LIN工具（日志版）
[必选物料]MIEW0505BGLVH
[加分物料]MPM3816C
智能驾舱的功能越来越丰富，使用协议也越来越多。有与车机通讯的ODB所用的CAN总线，也有用于座椅调节，车窗玻璃升降控制使用的LIN总线。一款可以接CAN，接LIN的隔离型小工具就非常实用了。当然，主要是先给自己使用。
使用MIE1W0505BGLVH给CAN芯片，电平转换芯片提供隔离电源。
对于主控部分，使用高性能MCU完成USB转CAN，转LIN通讯。考虑到日志记录功能，计划将CAN通讯或LIN通讯的工作日志记录到TF卡上。供电采用MPM3816C电源芯片产生3.3V工作电压。

45

【创意名称】 一种机器人关节电机驱动板的设计与验证
【必选物料】 MIE1W0505BGY MP3632C
【加分物料】
【额外物料】MA600 MP4583 MP1921A MCS1805 MPM3804
说明：因最近在学习机器人控制方面的内容，看到本方案较为合理和可行，希望能够在本次学习中进行相关知识的学习和验证，并最终将项目应用到实际工作中。

46

【创意名称】多路可调电源
【必选物料】： MPM3683-105， MPM3683-205， MPM36855
【加分物料】:MPM382225
创意：
多路电源控制
MPM3683-105： 2.7V 至 16V、10A
MPM3683-205：2.7V 至 16V，15A
MPM36855： 2.7V 至 16V、15A
MPM382225：2.7至 6V,2A OUT:1.2V 1.8V

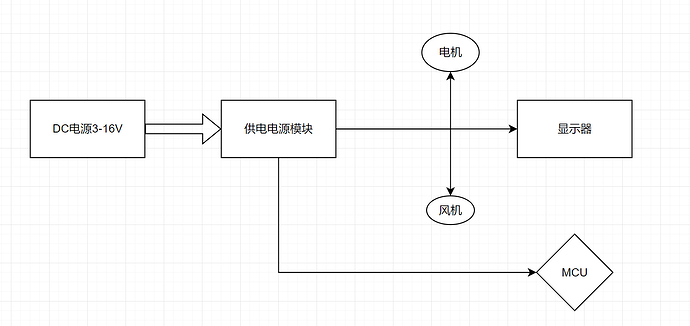

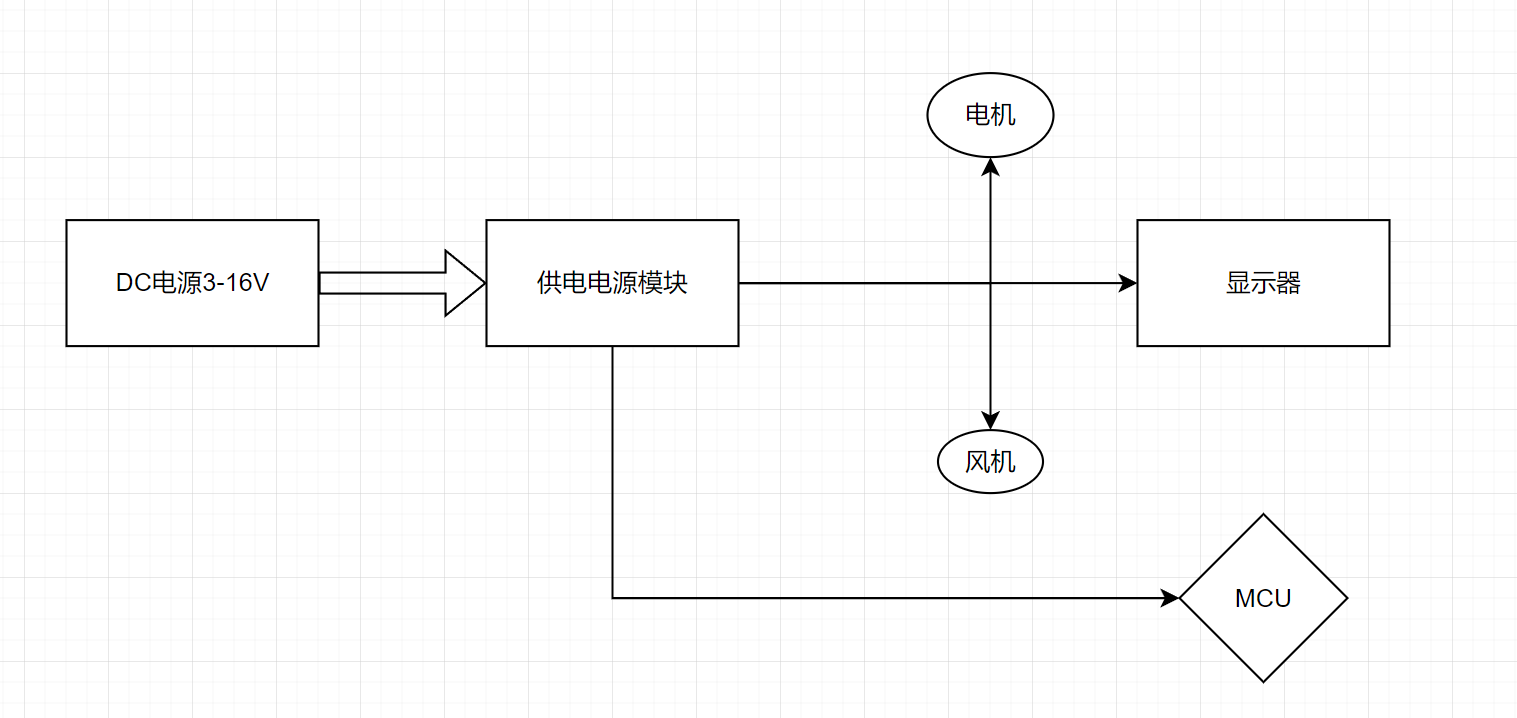

1.使用上面的做一个多组电源模块用来老化设备和给它们提供电源，让它们工作，分别是一组给电机，一组风扇，一组给显示器和MCU供电使用，MCU的供电调整到到3.3V。
2.关于电机风扇的电源是可以进行手动调节，用来测试电机在不同电压工作 时的工作状态。
3.MPM38222*5,这个就专门给开发板供电使用，两组电源就分别供电给设备，防止串扰。开发板还需要对上面的电机，风扇，显示器进行控制，需要他们工作的时候就使它们工作，不需要时就停止。

image1517×718 25.7 KB

47

【创意名称】
“智慧能源魔方”——模块化可编程桌面电源

【必选物料】
主输入级 - MPM3515
大电流输出级 - MPM3632C & MPM3650C
隔离输出级 - MIE1W0505BGY
【加分物料】
软件定义电源核心 - MPM54524
USB PD 功能集成 - MPF52000
【创意】
“智慧能源魔方”旨在颠覆传统桌面电源模块的单一功能形态，打造一个高度集成、软件定义、接口现代的桌面级能源中心。它不仅是一个工具，更是一个平台。

它将传统的多路直流电源、隔离电源、可编程电源以及 USB PD 快充/受电功能，全部融合在一个手掌大小的立方体中。用户无需再为不同的供电需求堆砌多个模块，一个“魔方”即可满足从基础调试到复杂系统原型验证的全部需求。它既可以是电子工程师书桌上用于快速原型验证和调试的精密仪器，也可以被嵌入到小型机器人、自动化测试设备或物联网系统中，作为其核心供电单元。

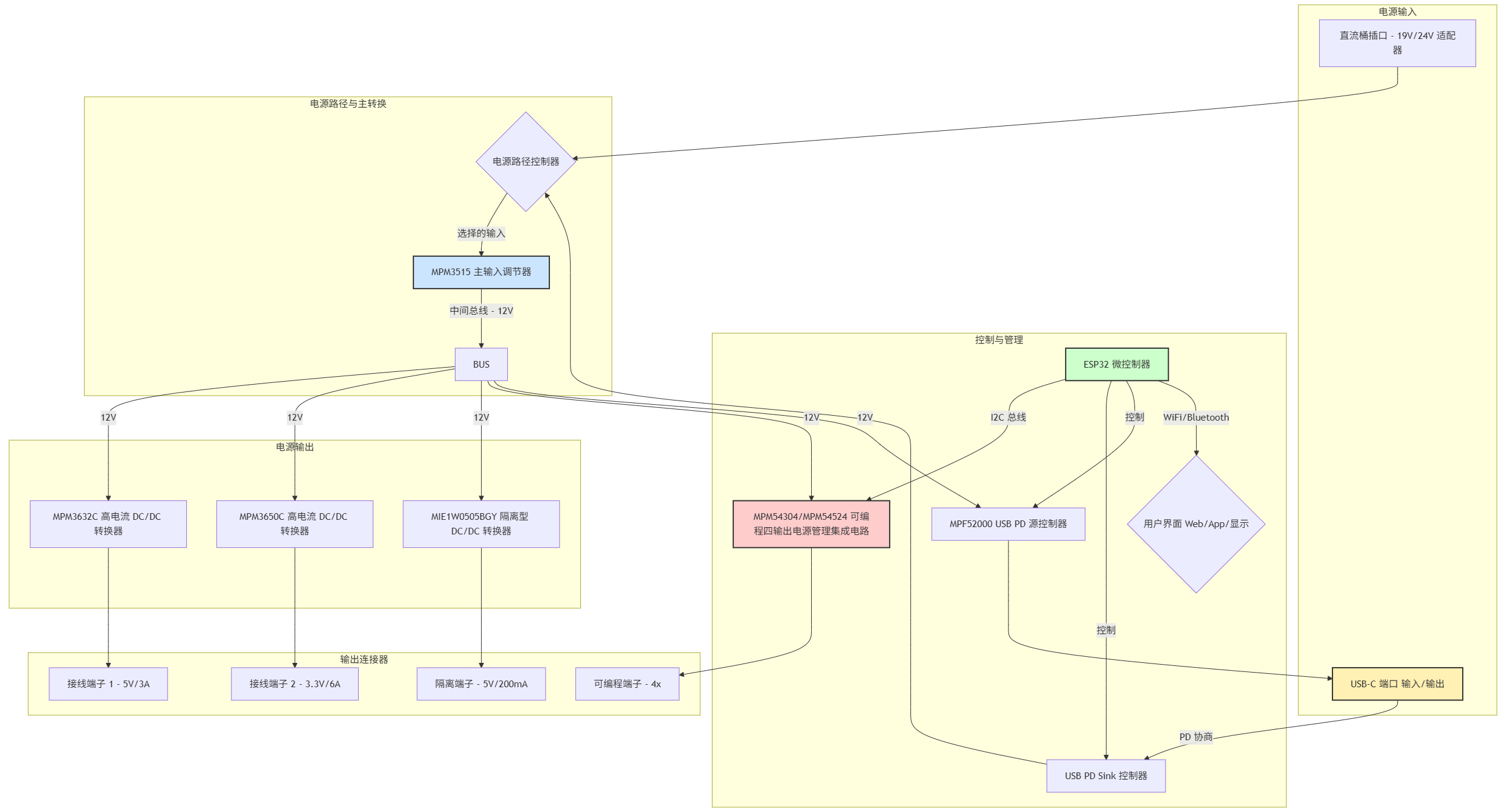

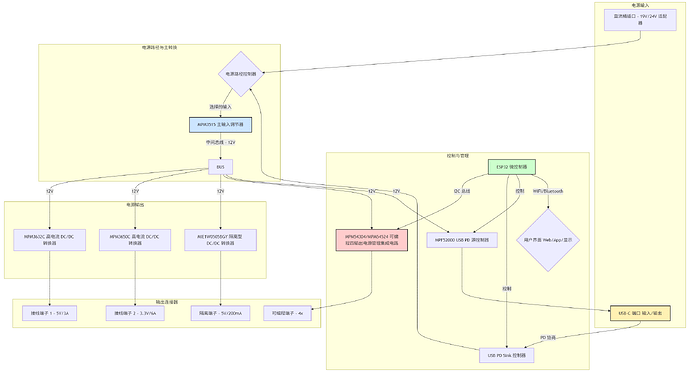

mermaid-2025629 182635
mermaid-2025629 1826352473×1334 224 KB

48

【创意名称】 PC主板拓展卡——PCIe x16转USB Type-C PD快充

（供电跑通后，可升级增加M2 SSD转接功能）

【必选物料】 MPM3632C *1

【加分物料】 MPF52000 *1、

【更多MPS物料】MP4246 *2

创意：

一直苦恼PC附近的插座不够用+手机适配器的体积接近巴掌大小，边玩电脑边快充手机不可兼得，简直不能忍了！解决方案是——利用PC主板扩展卡实现Type- C PD快充。

（1）PCIe x16插槽支持75W供电，加上单8PIN支持150W供电，可实现最大225W输出。两者均提供12V供电，这为使用MPS芯片进行电压转换提供了很好的基础。

（2）MPM3632C负责12V转为5V、为MPF52000供电，由于前者集成功率MOS、电感和部分电容，电路设计会大大简化；若有隔离稳压需求，还可以接一颗MIE1W0505BGLVH。

（3）MPF52000作为双通道 USB 供电 (PD) 控制器、连接Type-C 端口可以支持众多快充协议，再搭配两颗MP4246四开关升降压变换器，即可将12V供电转为各类快充协议所需的5V/9V/12V/15V/20V等目标电压，理论上可实现最大单路100W、双路200W的快充输出。

由于MPF52000和MP4246是新产品，其datasheet需要myMPS+账号才能查看，部分技术细节有待进一步研究。整体思路如上，感谢赛事负责人查阅：）

49

【创意名称】 基于Create 3的智能车平台
【必选物料】 MPM3515 * 2、MPM3519
【加分物料】 MPF52000
【创意介绍】 所制作的创意是自行设计并搭建一套基于Create 3（结构、轮子模组及电池等）的智能车平台，由于系统使用NCM锂电池，所以满充电压约16.8V，考虑到某些情况下车轮会产生高压的反向电动势，需要选用耐压至少30V的器件进行降压，故选用MPM3515芯片，实现电池电压降压到5V，给一些外设及MCU控制板卡供电，同时使用另一片MPM3515降压到3.3V，给低压外设进行供电。另外该系统还希望接入Raspberry Pi 5作为算力终端，通过指令控制MCU板卡，由于树莓派的电源需要PD方式的5V/5A供电，主方案采用MPM3519实现电池电压到5V降压，可以满足25W供电需求，另外Raspberry Pi 5需要采用PD协议供电，MPF52000 这款支持PD Source IC对其进行PD供电。

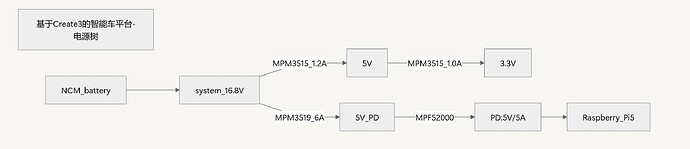

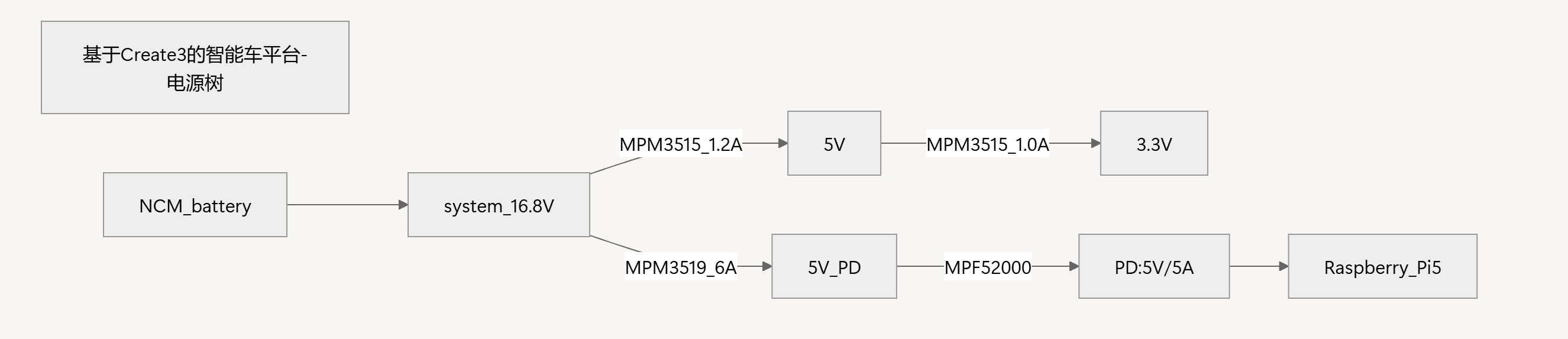

系统电源树

PixPin_2025-06-29_00-10-50
PixPin_2025-06-29_00-10-502651×573 95.3 KB

50

目前在人行机器人选型，需要的电源众多，主要12V输入，输出给电路板和电机供电，需要30A和10A的各四个。需要体积小，可靠性高。

51

【创意名称】 DAP仿真器隔离电源
【必选物料】 MIE1W0505BGLVH
【加分物料】 MPM3816C
创意：常用的仿真器电源是USB直接供电或MCU板给仿真器直接供电。两个电源是共地线连接，在电磁比较恶劣的情况下，调试板子可能会有些问题，设计一款将仿真器电源和MCU板电源物理隔离的仿真器。
使用MIE1W0505BGLVH隔离电源芯片隔离仿真器和MCU板电源，设置电源为3.3V输出，可以给MCU部分供电仿真器调试。使用MPM3816C芯片给仿真器的MCU供电。

52

【创意名称】 空气质量监测显示系统
【必选物料】 MPM3519、MIE1W0505BGY
【加分物料】 MPM3572、MPM3816C
创意：
可用于室内DC供电和室外太阳能供电的空气质量监测显示系统。可用12~36V的直流电源供电，也可用12~24V的太阳能供电，用MPM3572将电压降到3.3V给华大的MCU HC32L196和温湿度传感器SHT30供电；用MPM3519将电压降到5V给PM2.5、CO2（室内用）、气压等传感器及全彩LED屏和RS485供电；RS485通过MIE1W0505BGY隔离后供电，并引出接口供其与其他设备通讯，或者将485传感器接到距离设备一定远的地方，也可连接电脑以远程读取测量值；MPM3816C用来将电压稳定在3.8V以供4G Cat.1模块使用，该模块将采集到的数据上报至阿里云物联网平台，全彩LED屏同步显示。

53

【创意名称】 汽车前视一体机设计
【必选物料】 MPM3519
【加分物料】 MPM3816C
创意：MPM3519 将车身12V供电降压之5V供电给PMIC,PMIC给SOC eyeQ3,DDR,EMMMC，CAN收发器 解串器供电，MPM3816C降压之3.3V给摄像头供电。

54

【创意名称】基于MPS多款电源的AI加速卡和模拟量校准供电方案
【必选物料】 MPM3519
【加分物料】 MPM3816C，MPM54524

用途场景：工业现场调试和模拟量采集卡出厂校准，主控MCU为STM32N657-Nucleo评估板，可做AI加速，电源板卡兼容Arudino接口
电源1：接入工业现场的DC24V，使用MPM3519降压为DC12V
电源2：使用MPM3519，将DC12V降压为DC5V
电源3：使用三颗MPM3816C，分别提供3V3，1V8，0V8电源，为MCU供电
电源4：使用MPM54524为STM32N6的VDDIO、VDDIO4和VDDIO5进行可编程电压控制，通过I2C接口进行电压控制和电流采样
电源5：使用MPM54524，外接高精度电阻，通过控制输出电压不同，进而达到4-20ma的输出，通过I2C接口进行电压控制和电流采样

将最新的Arm M55的STM32N6和工业现场应用起来，使用MPS电源提供可靠的电源供应，对模拟量的采集进行AI赋准

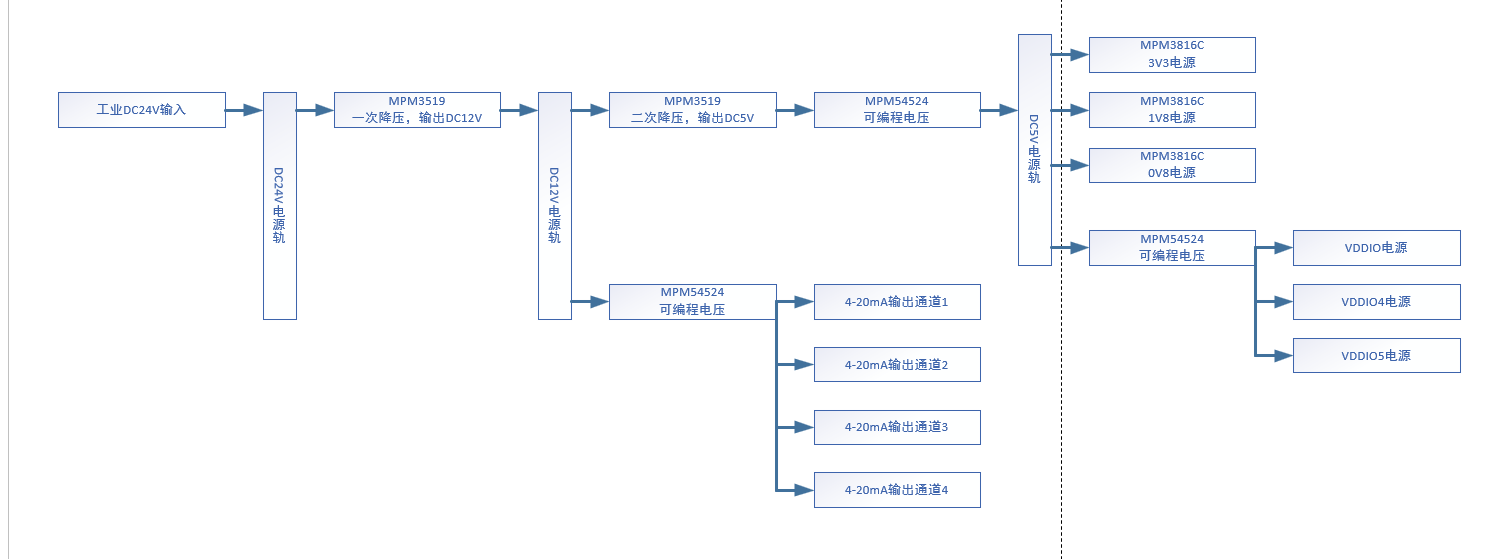

MPS电源框图
MPS电源框图1507×559 38.6 KB

55

基于 MPS 模块的智能物联网可调多路电源

1. 设计目标

  • 多路输出 ：提供多组独立可调的直流电源输出，满足复杂系统中不同部件（如CPU、FPGA、传感器、通信模块）的供电需求。

  • 宽输入范围 ：能够适应常见的适配器或电池供电（如12V、24V）。

  • 大电流能力 ：至少有一路能够提供大电流（>10A），用于驱动核心处理器或大功率设备。

  • 高精度与低噪声 ：至少有一路提供超低噪声输出，专用于为敏感的模拟电路（如ADC、精密传感器）供电。

  • 智能化控制（物联网特性） ：所有输出电压、电流限制等参数均可通过数字接口（如I2C）进行远程监控和动态调整，实现智能化电源管理。

  • 电气隔离 ：提供一路隔离电源，用于驱动需要电气隔离的接口（如RS485、CAN）或防止接地环路干扰。

  • 紧凑化设计 ：尽可能选用高集成度的模块，以减小PCB板的面积。

2. 核心模块选择与理由

为了实现上述目标，我从您提供的列表中精心挑选了以下几个模块，并充分利用了“加分物料”中的高性能器件：

主控与核心电源模块：MPM54304 :white_check_mark:

  • 模块 ：MPM54304 - 带 I2C 和 MTP 的 4V 至 16V 输入、四路 3A、3A、2A、2A 输出电源模块。

  • 为什么选它？

    • 高度集成，奠定基础 ：这一个模块就直接提供了四路 输出，极大地简化了设计并缩小了体积。它本身就是一个“多路电源”的核心。

    • 物联网核心 ：自带 I2C 接口 ，这是实现“物联网可调”的关键。主控MCU可以通过I2C总线独立设置 每一路的输出电压、开关顺序、保护阈值等，并能实时回读 各路的电压、电流和状态信息。

    • 性能足够 ：提供的 3A 和 2A 输出，足以满足大部分数字逻辑芯片（如MCU、小型FPGA）、传感器和外设的供电需求。

    • 输入范围合适 ：4V-16V 的输入范围可以很方便地使用 12V 的电源适配器。

大电流输出模块：MPM3695-20 :white_check_mark:

  • 模块 ：MPM3695-20 - 3V 至 16V 输入、25A连续电流电源模块。

  • 为什么选它？

    • 满足大功率需求 ：提供高达 25A 的连续输出电流，完美解决了核心处理器（如高性能FPGA、AI加速芯片）或大功率电机驱动等场景的供电难题。

    • 高效率 ：这类大电流模块通常具有非常高的转换效率，能有效降低系统散热压力。

    • 与主模块输入兼容 ：其 3V-16V 的输入范围与 MPM54304 兼容，可以共用一个12V的主电源输入。

超低噪声输出模块：MPM3816C :white_check_mark:

  • 模块 ：MPM3816C - 2.7V 至 5.5V、1A、超小尺寸、超低噪声电源模块。

  • 为什么选它？

    • 为模拟电路而生 ：明确标注**“超低噪声”**，是为高精度ADC、VCO、精密运放等对电源纹波极其敏感的模拟器件供电的不二之选。

    • 二次降压 ：它的输入电压较低（2.7V-5.5V），可以从 MPM54304 的一个3.3V或5V输出端进行二次降压，进一步滤除噪声，获得更纯净的电源。

    • 小巧玲珑 ：封装尺寸极小，可以非常靠近敏感负载放置，减少PCB走线引入的噪声。

隔离电源模块：MIE1W0505BGLVH :white_check_mark:

  • 模块 ：MIE1W0505BGLVH - 5V、1W、2.5kVRMS 隔离式稳压 DC/DC 模块。

  • 为什么选它？

    • 实现电气隔离 ：这是实现隔离通信接口（如CAN、RS485）或隔离传感器采集的关键。它能有效消除地环路，增强系统的抗干扰能力和安全性。

    • 输入电压匹配 ：其5V输入可以方便地由 MPM54304 的一路输出提供。

    • 封装紧凑 ：LGA封装有助于实现紧凑的PCB布局。

3. 系统架构设计

  1. 主电源输入 ：使用一个外部的 12V DC电源适配器 作为整个系统的总输入。

  2. 主控单元 (MCU) ：选用一款带I2C接口的微控制器（如ESP32、STM32）。它是整个系统的“大脑”。

  3. 电源分配 ：12V输入并联分配给 MPM54304 和 MPM3695-20。

  4. 核心多路输出 (MPM54304) :

  • MCU通过 I2C总线 对 MPM54304 进行完全控制。

  • 输出1 (3.3V/3A) : 为主控MCU和大部分数字逻辑电路供电。

  • 输出2 (5.0V/3A) : 为USB接口、部分传感器和 MIE1W0505BGLVH 模块供电。

  • 输出3 (可调1.8V/2A) : 为FPGA或处理器的内核（Core Voltage）供电。

  • 输出4 (可调1.2V/2A) : 为DDR内存等其他低压部件供电。

  1. 大电流输出 (MPM3695-20) :

  • 通过MCU的PWM或DAC信号（配合简单的反馈电路），或者通过PMBus（如果选择了带PMBus的版本），实现输出电压可调。

  • 输出5 (可调 0.8-5V/25A) : 驱动系统中的大功率核心负载。

  1. 精密模拟输出 (MPM3816C) :

  • 从 MPM54304 的3.3V输出取电，进行二次降压。

  • 输出6 (可调 2.5V/1A) : 为高精度ADC或传感器提供超纯净电源。

  1. 隔离输出 (MIE1W0505BGLVH) :

  • 从 MPM54304 的5V输出取电。

  • 输出7 (隔离5V/200mA) : 驱动RS485收发器或隔离的传感器前端。

57

【创意名称】隔离工业温度变送器设计
【必选物料】 MIE1W0505BGLVH
【加分物料】 MPM3572
背景：温度变送器在工业自动化，发电厂，化工厂自动化仪表应用非常广泛，本方案基于MPM3572，MIE1W0505BGLVH 设计一款隔离输出的温度变送器，将PT100温度传感器转换为隔离的4-20mA的输出。

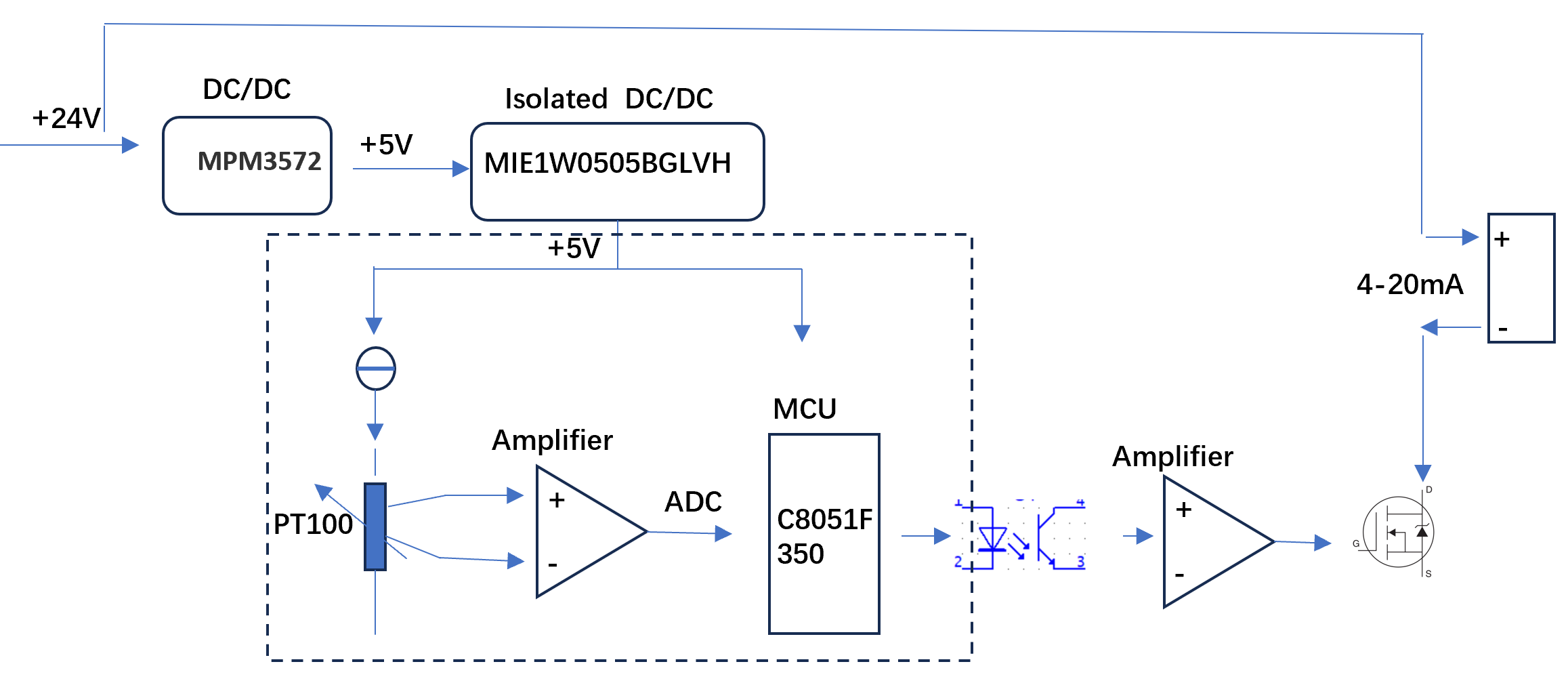

工作原理：MPM3572将24V电源转换5V电源，5V电源经过MIE1W0505BGLVH产生隔离5V电源生产恒流源给四线制PT100温度传感器，温度传感器电压信号经过运放差分放大给到含24位ADC的MCU，MCU将电压信号转换为可调PWM信号经光耦隔离输出积分实现数字信号转换为模拟信号。模拟信号经过运放及MOS实现模拟信号转换为4-20mA电流输出。

image2315×1008 114 KB

58

【创意名称】隔离USB接口
【必选物料】 MIE1W0505BGLVH
背景：高压数字电源调试，直流无刷电机，工业现场24系统调试工作需要用到连接器到PC机的USB进行数据采集，诊断，下发等工作。因为现场设备的不确定性，操作不当会引起外部设备高电压倒灌至USB接口，轻则电脑重启，重则烧毁USB接口，电脑主板，对与该问题，从事以上行业的工程师深有体会，设计一款带隔离功能的USB调试器很重要。

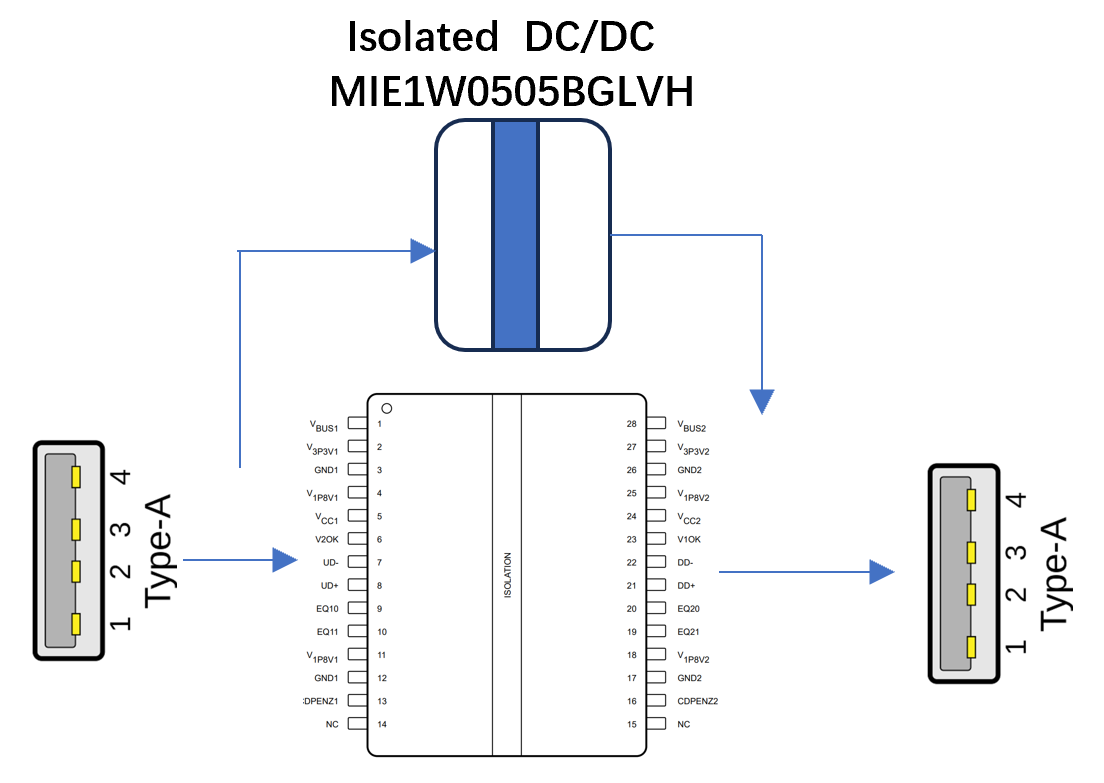

工作原理：

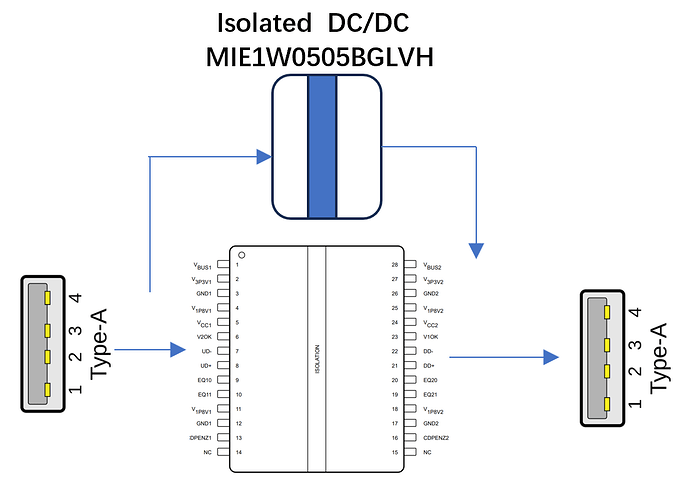

PC机的USB接口供电经过MIE1W0505BGLVH产生隔离DC5V电源；USB差分信号经过TI的usb隔离芯片ISOUSB211将USB差分输出信号进行隔离输出，隔离输出的5V给到隔离输出差分信号端供电。实现PC机USB端供电及信号全隔离，有效防止设备故障倒灌烧坏PCB机USB或主板，降低损失。

image1104×783 54 KB

59

创意名称】商用车倒车摄像头(RVC)设计
【加分物料】 MPM3572
创意：商用倒车摄像头(RVC)设计
背景：汽车作为一种通用交通工具越来越普遍，倒车影像作为辅助驾驶作为提升用户安全的零部件逐渐普及，倒车影像可以帮助驾驶员看清车身后面视野辅助倒车，提升驾驶安全作用。本创意基于MPM3572作为倒车摄像头的供电系统设计一款倒车摄像头。

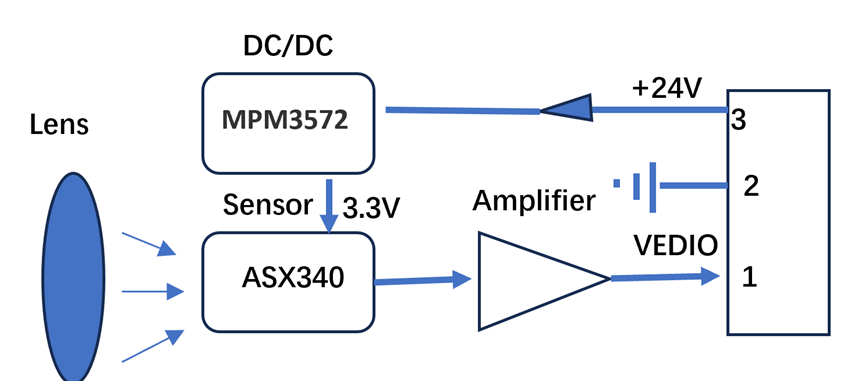

工作原理：MPM3572经过防反接二极管将+24V电源经过MPM3572降压为+3.3V电源给sensor和运算放大器供电，Lens 将外界光信号收集投射在Sensor 上 ，sensor ASX340将光信号转化为电信号，电信号经过运算放大器，运算放大器放大输出给车身显示系统。

image865×381 43.3 KB

60

【创意名称】 户外骑行监测系统
【必选物料】 MPM3519、MIE1W0505BGY
【加分物料】 MPM3572、MPM3816C
创意：
用于户外骑行提供环境和运动数据，通过GPS记录骑行轨迹，同时能记录沿途的温湿度，空气质量。所选物料主要用于实现给设备供电，既可以使用太阳能，也能直接使用USB充电。

61

【创意名称】 乘用车行车记录仪设计
【必选物料】 MPM3515
背景：随汽车工业的发展，汽车越来越智能。行车记录仪越来越普及，行车记录仪在事故定则，事件回放，哨兵模式等实用功能逐渐成为乘用车的必备零部件。

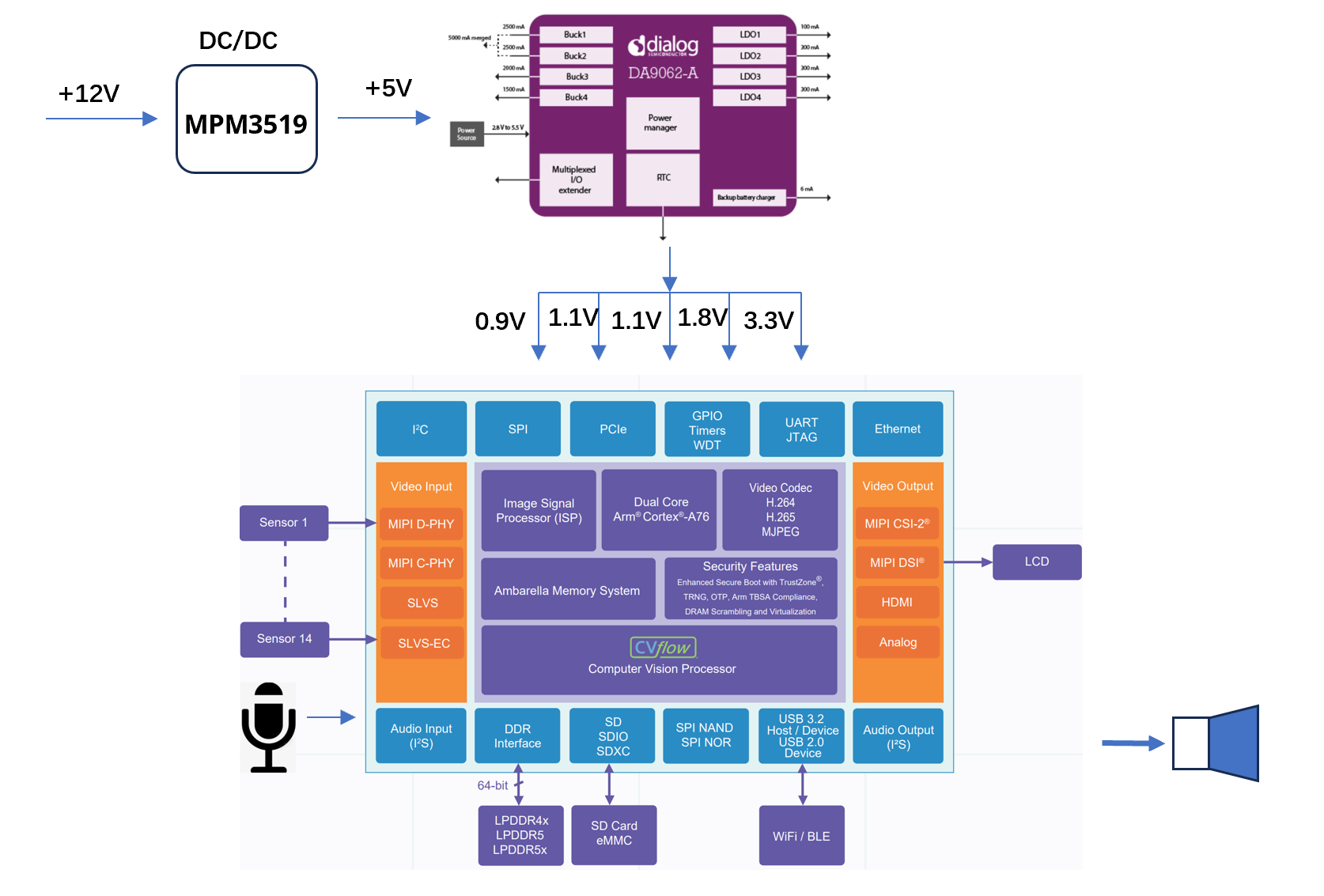

工作原理：MPM3515将车身12V供电转换5电源，5V电源经过PMIC DA9062-A输出0.9V,1.1V,1.8V,3.3V给到安霸SOC CV5及外设LPDDR5,EMMC，WIFI/BLE供电。CV5负责将摄像头的信号及音频信号进行降噪 滤波之后给到内部ISP处理之后存储在EMMC或SD卡里面。视频支持无线传输及在线播放，同时具备哨兵模式，停车期间可以在震动或声音触发下启动视频录制功能。

image1674×1133 206 KB
