前几天，公司的硬件同事老张，盯着示波器上剧烈跳动的波形，眉头紧锁。他刚调试的AI加速卡跑出了惊人的测试成绩，可一旦满载运行，电源电压就开始"跳舞"，系统性能始终达不到想要的效果。
"芯片算力上去了，电源却拖后腿！"老张重重地叹了口气。
这绝非个例，在AI服务器、自动驾驶、工业自动化等领域，电源设计正面临前所未有的挑战：
算力芯片功耗激增，GPU/FPGA 的核电压跌破1V，电流却突破几十A；
PCB空间被计算单元挤占，留给电源的"生存空间"越来越小；
传统电源方案复杂 ，调试周期长，影响产品上市时间。
“要是有款电源能像瑞士军刀一样，小巧又全能 … … "老张喃喃自语。
01
MPM3695GPJ-20——让人眼前一亮
经过一番搜索比对，我们在MPS论坛上发现了理想的解决方案——[MPM3695GPJ-20]电源模块。
作为高性能电源管理领域的领导者，MPS不仅提供了小型化、高能效的优质产品，更配备了详尽易懂的技术文档：这份多达50多页的规格书，从基础参数到应用案例都阐述得清晰明了，让工程师能够快速掌握产品特性。

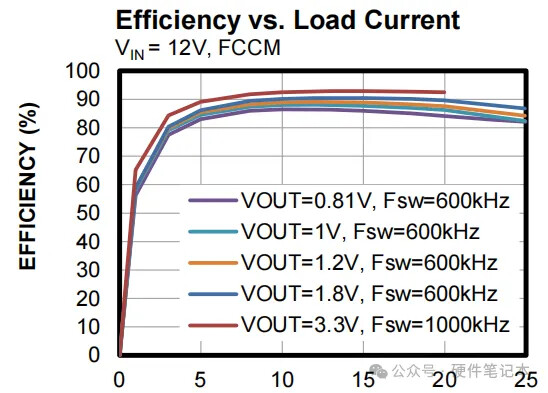

1、低压大电流，专为算力芯片而生
GPU、FPGA的核电压往往低至0.8V，电流却高达数十安培，这款模块：

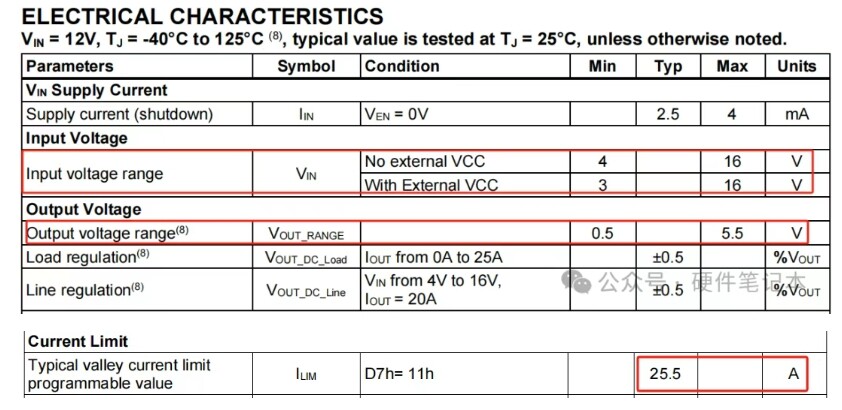

宽电压输入（4V到16V），适应多种供电环境；
输出电压范围（0.5V到5.5V） ，完美匹配GPU/FPGA的超低核电压需求；
输出电流更是达到了25.5A，轻松应对AI芯片的瞬时高负载。

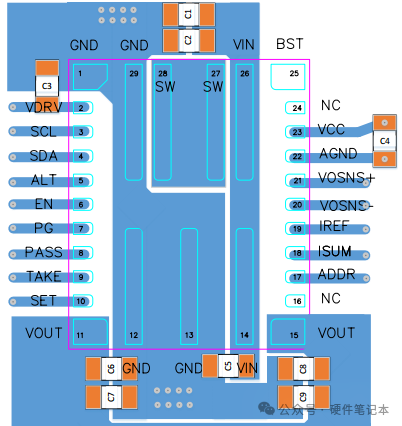

3、简单到“离谱”的外围电路

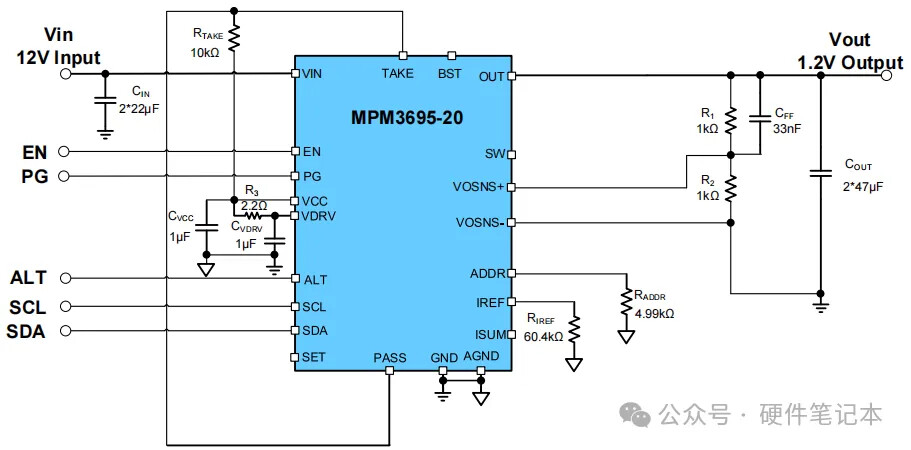

传统电源芯片设计需要多个阻容加大电感，而[MPM3695GPJ-20]只需几颗阻容 ，无外接大电感 设计，BOM清单短到一眼看完。连调试时间都省了，咱们终于能把宝贵的空间留给算力芯片。
一般电源芯片外围元件不会少，如果工作电流为25A，外置电感可以想象有多大。

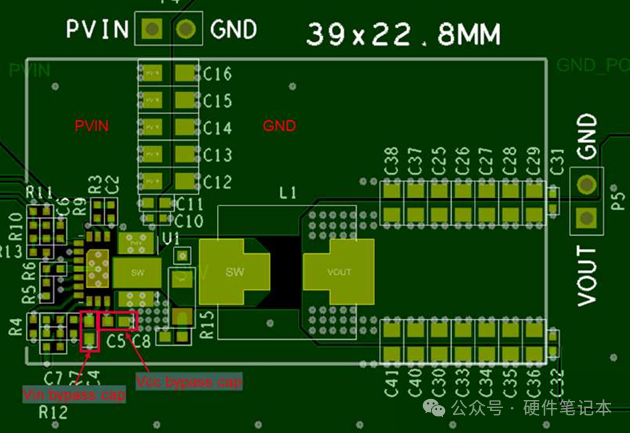

图5：常规DC/DC电源芯片加外围电路推荐lyout布局

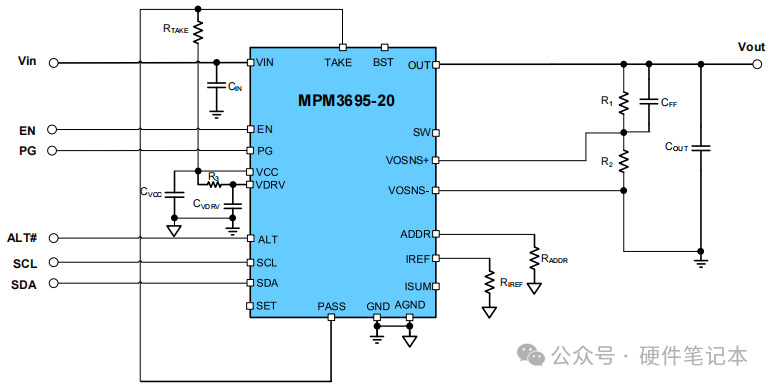

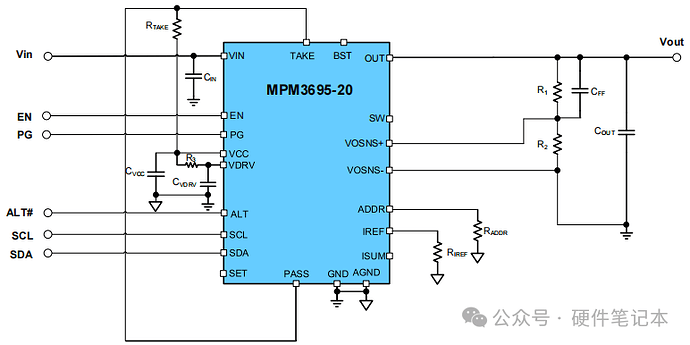

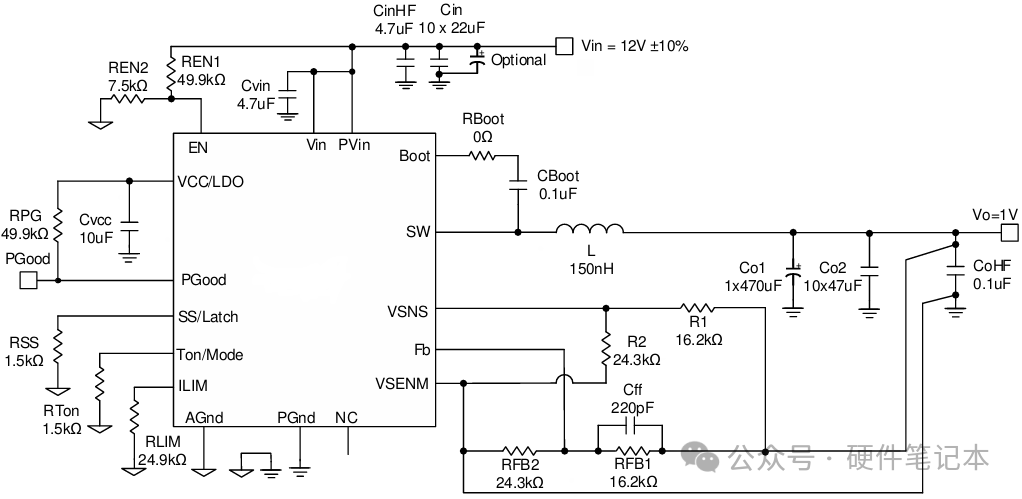

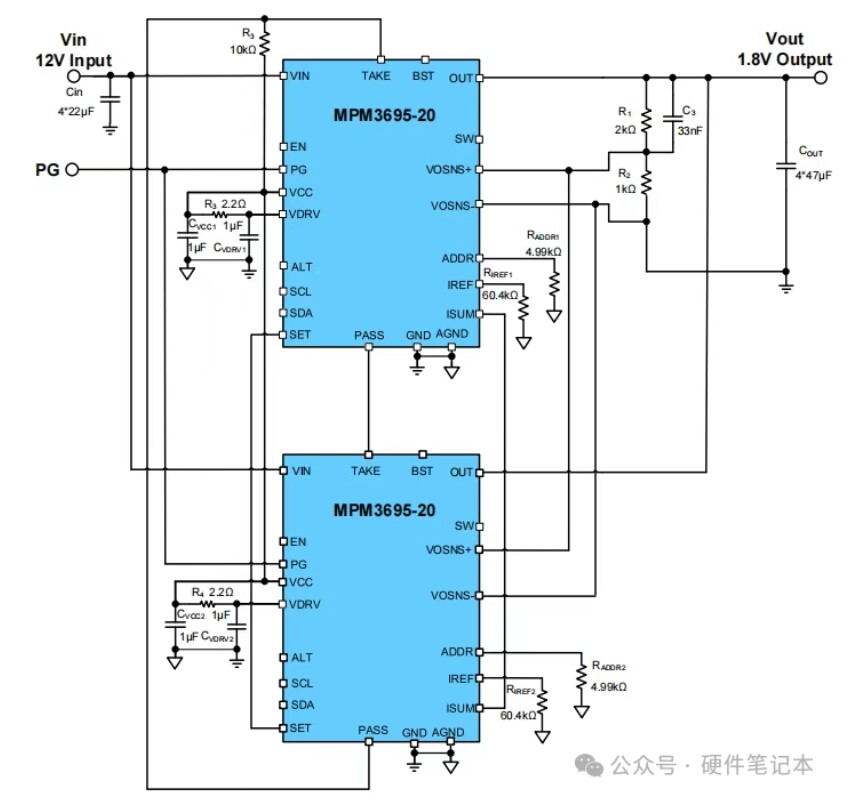

图6：MPM3695GPJ-20原理图推荐
MPS本地化支持，供货无忧
高端电源芯片还是得看MPS（芯源系统），作为一家深耕中国20年以上的企业，早已实现本土化研发+生产+支持 ：
DEMO板评估—细节到位，上手即用

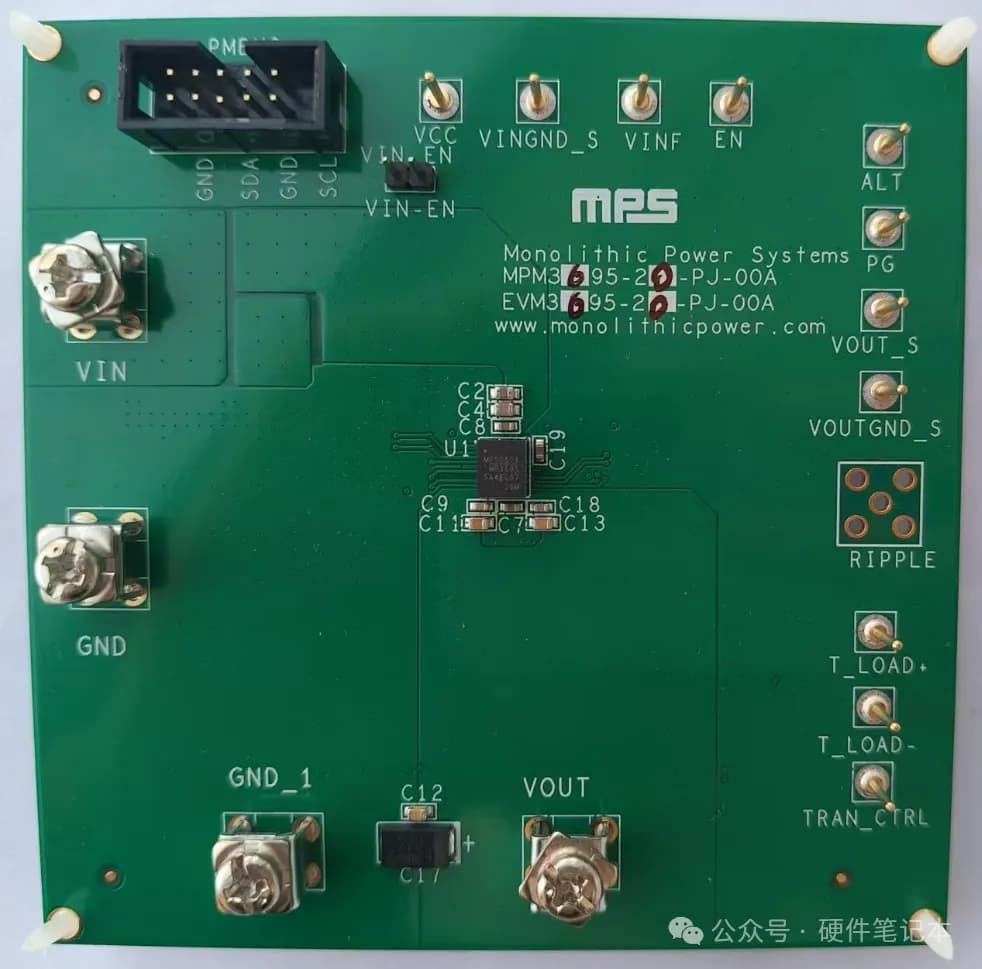

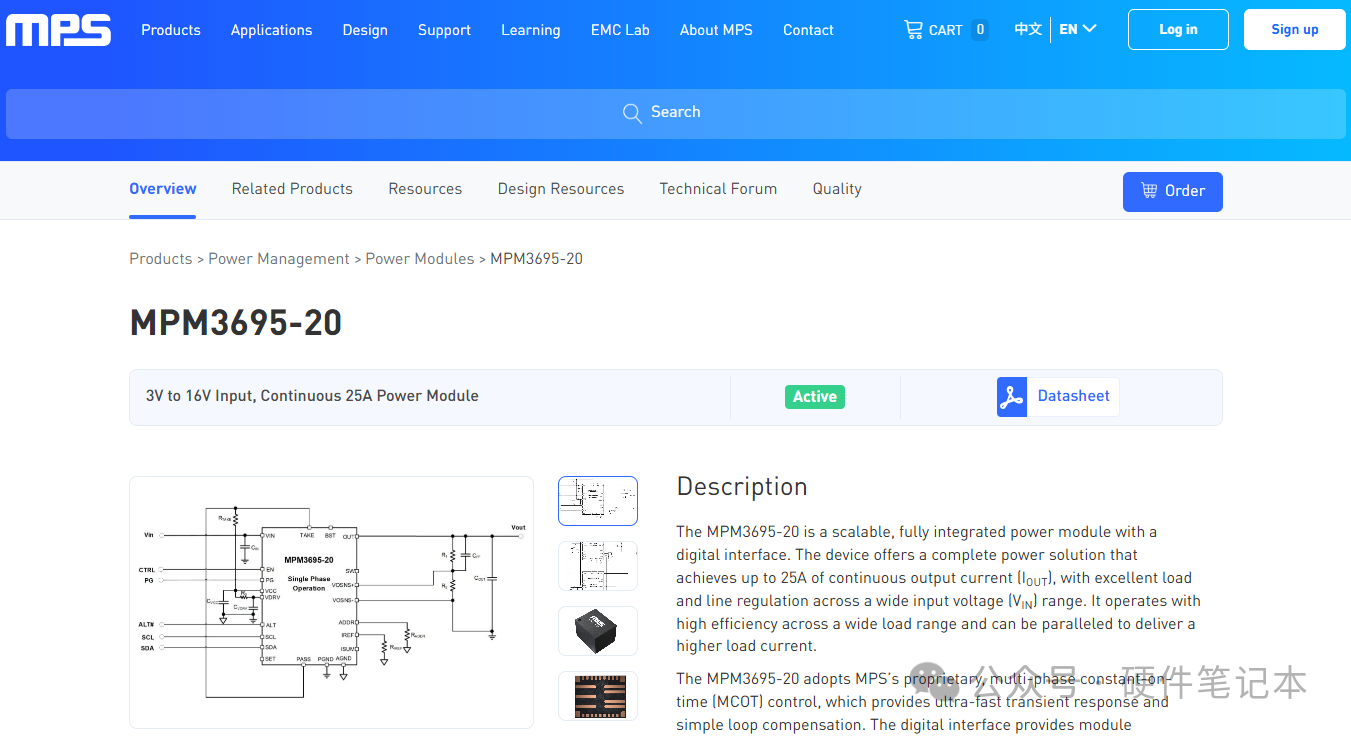

为了验证MPM3695GPJ-20的实际表现，我通过MPS官网 申请了评估板 EVM3695-20-PJ-00A ，也找到了他们的工作人员，并拿到了配套的10页规格书。

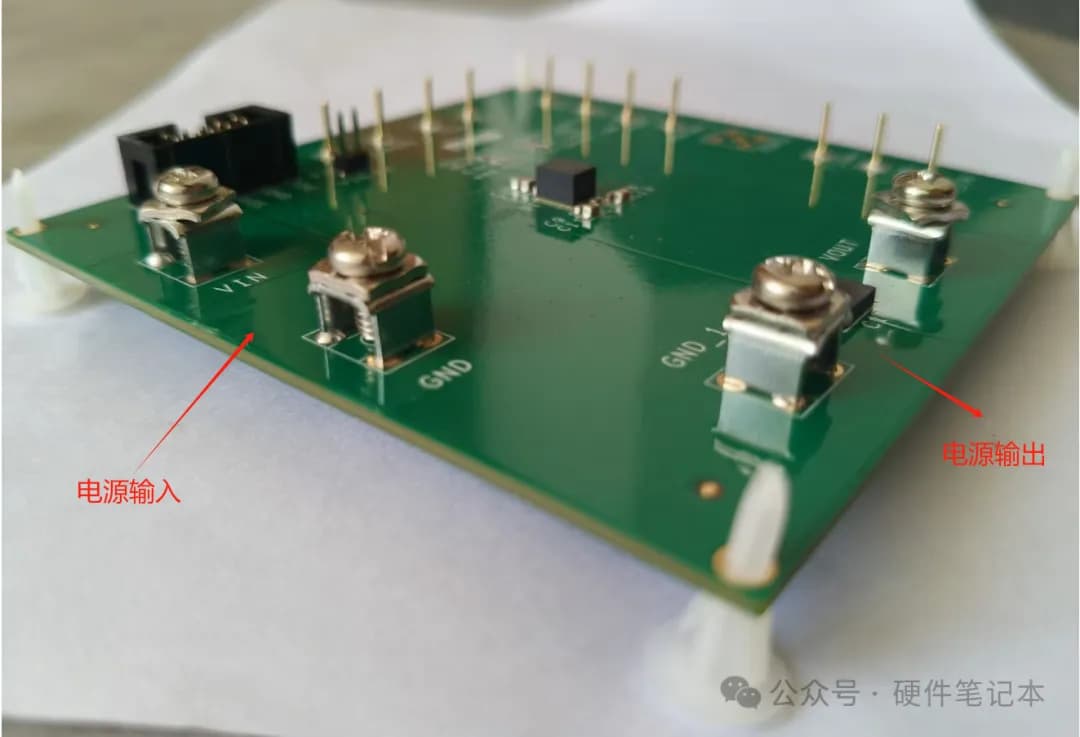

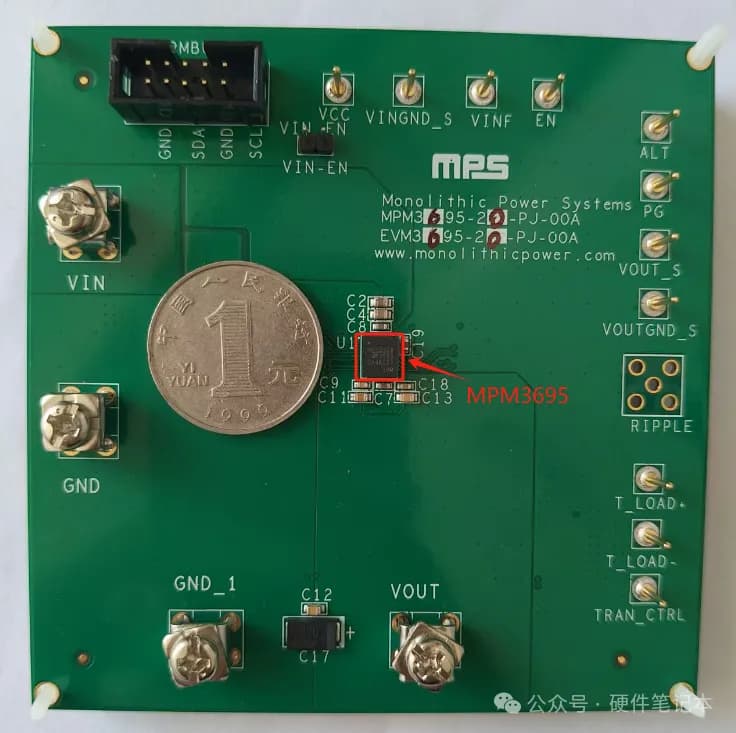

当我拿到 MPM3695GPJ-20的评估板时，第一反应是震撼——它比我想象的还要小！从规格书的尺寸描述来看，我知道它很紧凑，但真正拿在手里才发现，这个“模块”几乎就是一个芯片的大小，高度集成化设计让人印象深刻。

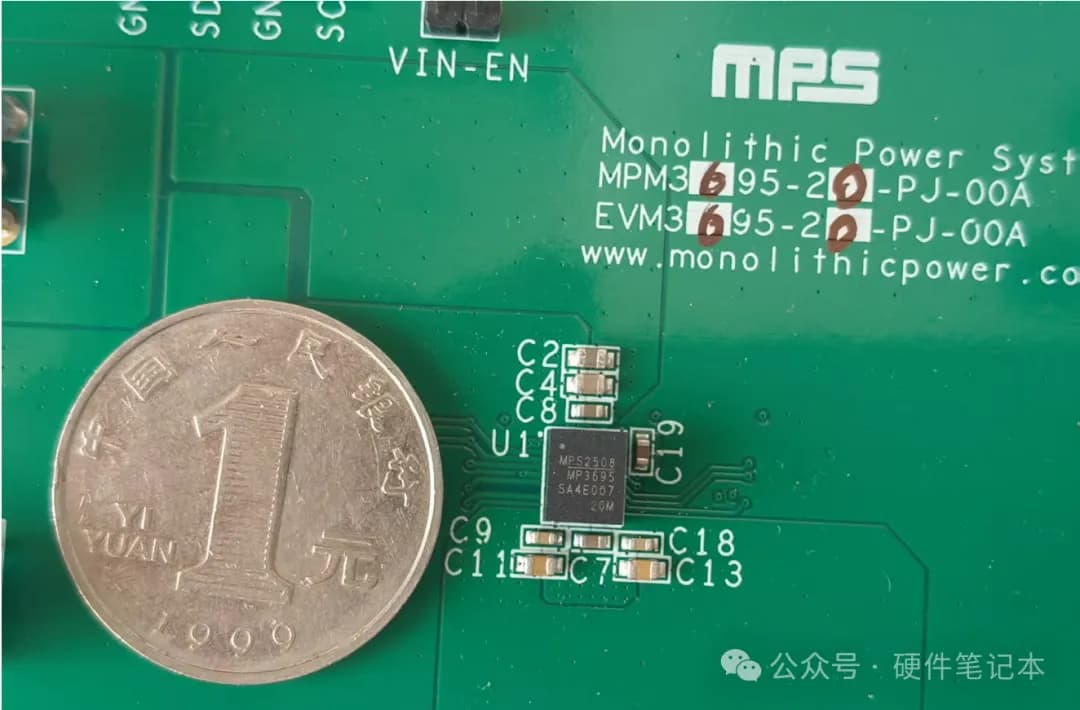

进一步放大仔细观看，这个完整的电源模块仅有1元硬币十分之一大小，它看起来像“芯片”而非传统模块。

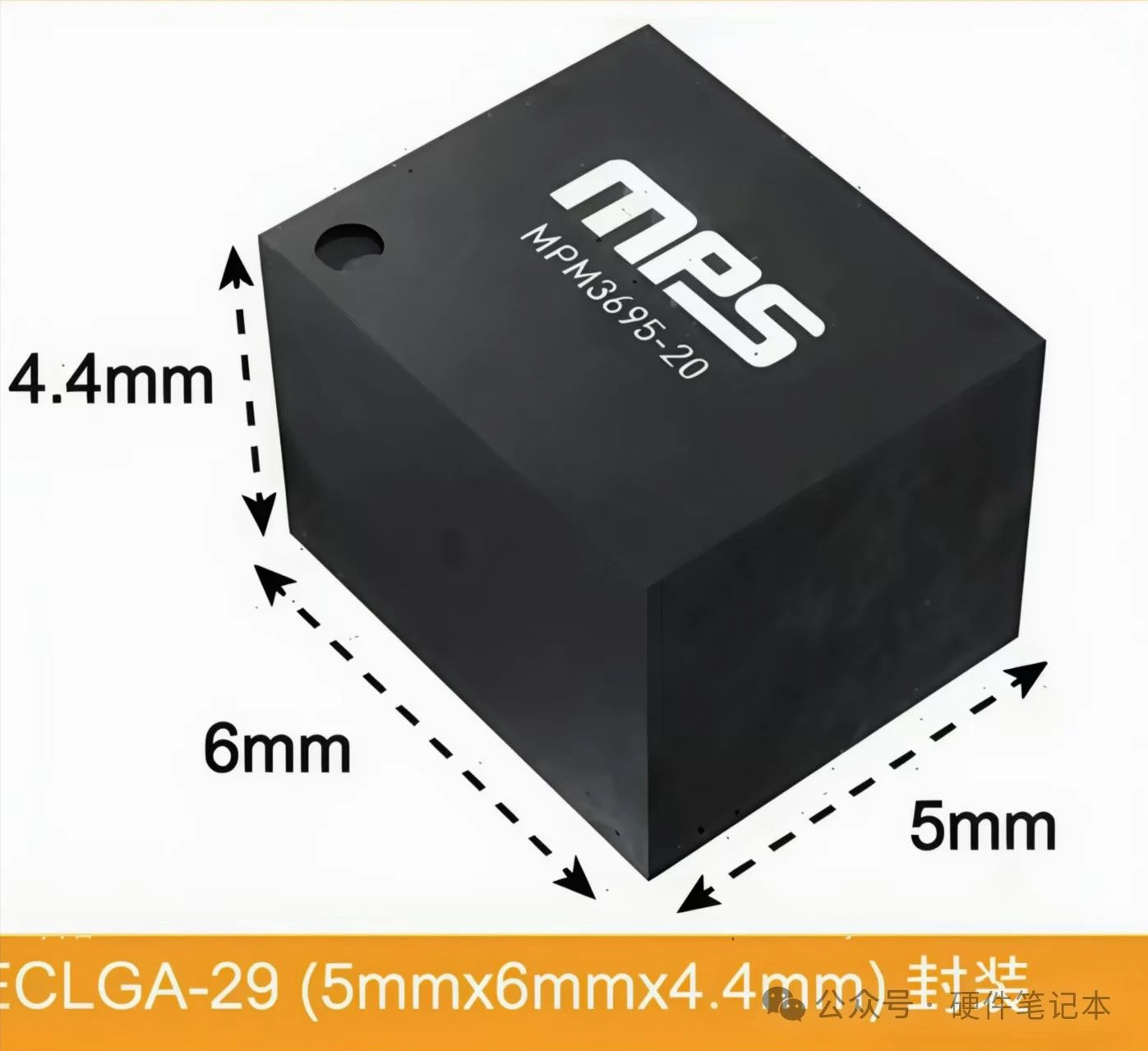

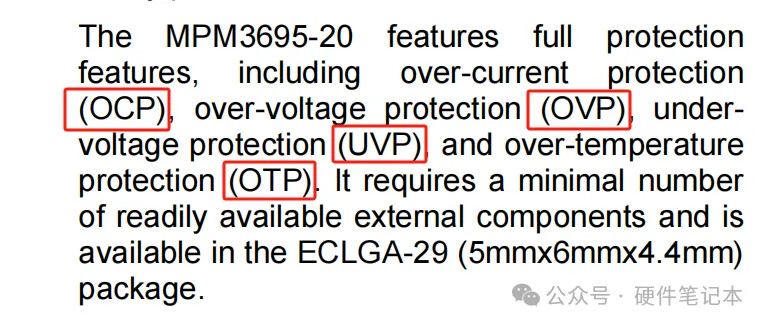

MPM3695-20采用了 MPS 的先进封装技术 ，将 Buck 转换器、MOSFET、电感和无源元件全部集成在一个超小封装内（5mm×6mm），因此看起来更像一个QFN封装的IC，而非传统的分立电源模块。这种设计大幅减少了PCB占用面积，同时优化了EMI和热性能。

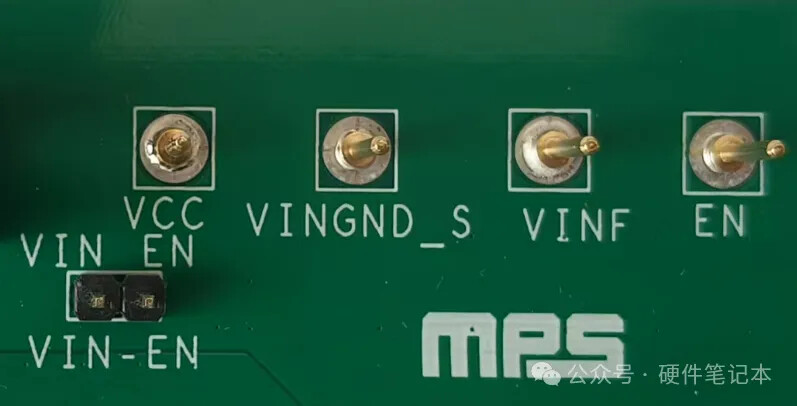

输入/输出接口

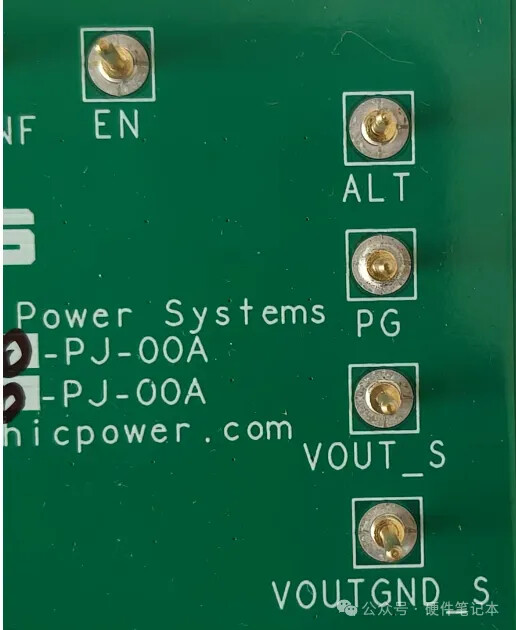

可直接连接电子负载，测试不同输入/输出条件下的效率、纹波和动态响应，快速验证电源性能。
智能控制功能
通过2x5x2.5mm间距针座的数字通信I²C接口（SCL/SDA），实现电压调节、状态监控和参数 配置，让MCU更加智能的控制电源。

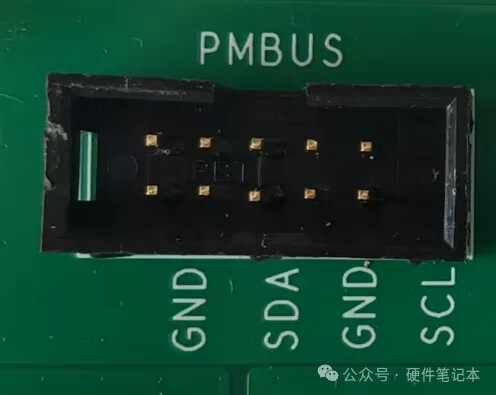

图16：I²C接口
