简介
MEZS7 -PDCharger-MP2760是采用 MP2760 和 MPF52002这两款器件为双角色端口 (DRP) 应用提供的电源解决方案模块。
MP2760是一款具有 4V 至 22V 输入电压 (VIN) 的升降压充电器 IC，适用于1 至 4 节串联电池组应用。在源模式（供电模式）下，它通过 IN 引脚提供5V至21V宽输入电压范围，符合 USB PD 标准。此外，该器件在源模式下还具有高分辨率输出限流功能。
MPF52002是高度集成的 USB PD 控制器，搭载32 位 ARM Cortex- M0微控制器 (MCU)，适用于 DRP 端口。它支持 DRP 应用的自动 DRP 切换，符合PD3.1规范。该器件在源模式下支持PD3.1、BC1.2 、Apple 分压器模式、华为FCP/SCP 和QC2.0/3.0。

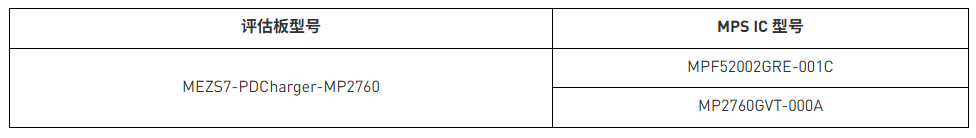

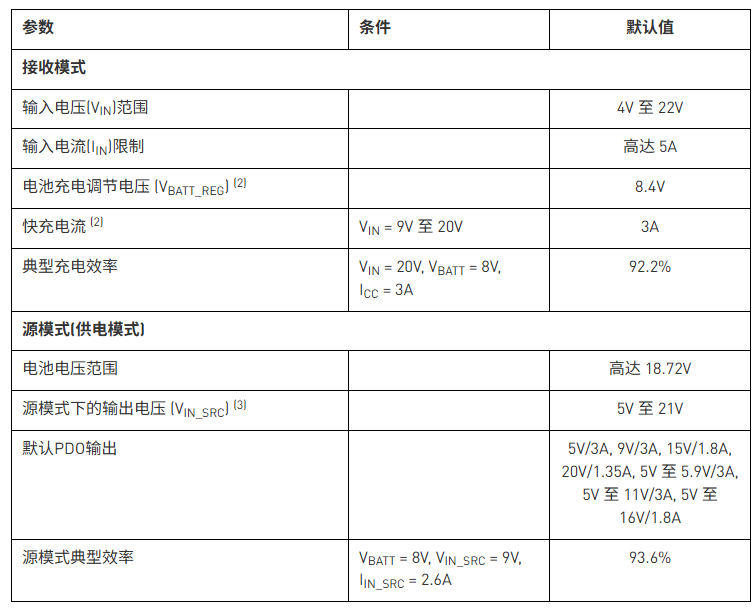

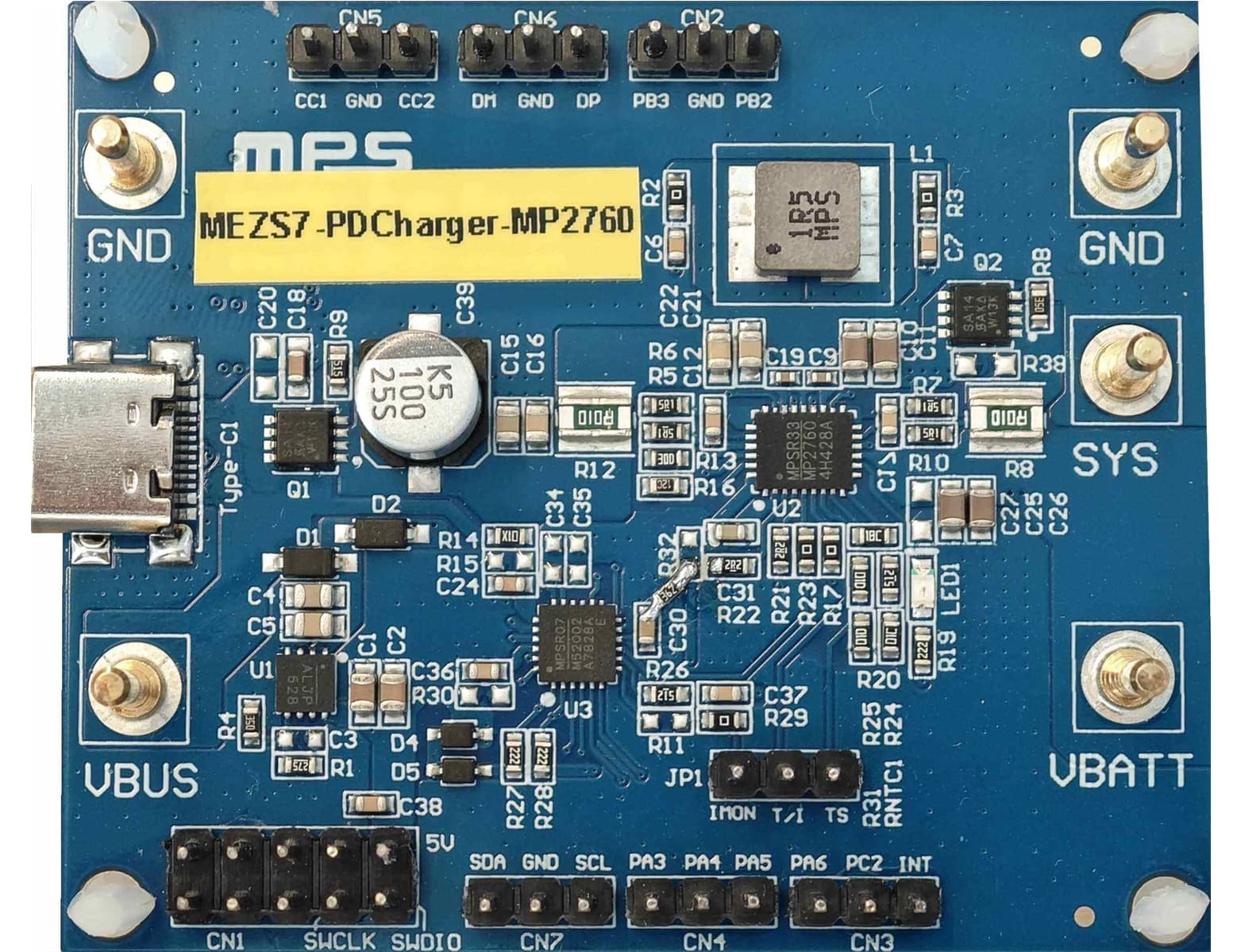

MEZS7 -PDCharger-MP2760上包含一个 DRP USB Type-C 端口，并支持PD3.1和BC1.2协议。当插入适配器时，该端口作为接收器端口，以最大6A 的充电电流为电池充电；当插入负载时，该端口则作为供电端口，通过电池为USB VBUS 供电。
快速入门指南
MEZS7-PDCharger-MP2760 是采用MP2760和MPF52002这两款器件实现的 2 至 4 节串联电池供电 (PD) 充电器模块。该模块提供了PD 应用参考设计，它包含一个 DRP USB Type-C 端口。如果是2 节串联锂离子电池，充电电流预设为3A ，满电电压预设为8.4V 。在反向供电模式下，输出预设为5V/3A或27W PD。所有充电/放电参数均由MPF52002设置。
用户可以在启动后通过 I2C 接口将自定义的充电参数设置下载到MPF52002 的易失性存储器中；或者下载到MPF52002 的非易失性存储器 ( NVM ) 中，NVM即使在器件完全断电的条件下也不会被重置。
然后，按照以下步骤连接电池和负载以进行测试：
- 将串联电池端子连接至：
a. 正极 (+): VBATT
b. Negative (-): GND
如果采用电池仿真器，则先预设电池电压，然后关闭，再将电池仿真器的输出端子连接到：
a. 正极 (+): VBATT
b. 负极 (-): GND
- 确保电池电压存在（如果采用电池仿真器，请保持其开启）。
- 将系统负载端子连接至：
a. 正极 (+): SYS
b. 负极 (-): GND

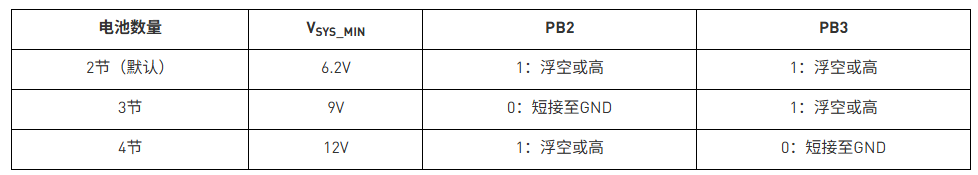

在适配器插入之前，确保PB2和PB3正确设置（见表1），以避免损坏系统负载和电池。
接收模式
采用 USB Type-C 转 Type-C 或 Type-A 转 Type-C 数据线，将 USB Type-C 端口与适配器相连。MP2760将根据适配器和电路板之间的自动协商结果设置 IIN_LIM 和适配器输出电压。然后，充电器开始工作。
评估板上的MPF52002默认固件在接收模式下支持以下协议：
- PD3.1
- 对于非 PD 适配器，总线电压 (VBUS) 为5V 。默认输入电流 (IIN) 限值为900mA 。若检测到源端CC引脚配置了Rp电阻，则根据Rp阻值提升 IIN_LIM 至1.5A或3A。
The MPF52002 将根据适配器协议自动请求最大输入功率。
The MPF52002 先向MP2760发送 I2C 命令，然后MP2760对电池进行充电。对于 2 节电池应用，默认最小系统电压 (VSYS_MIN) 为6.2V ，默认电池满电调节电压为8.4V。CC充电电流限制默认设置为3A 。
如果输入功率足够高，则充电电流默认为3A 。如果输入功率不够高，则实际充电电流可能会受输入功率的限制。当适配器最大功率低于最大充电功率额定值时，输入限流环路会调整充电电流，以避免电源/适配器过载。
图 1 显示了接收模式设置。

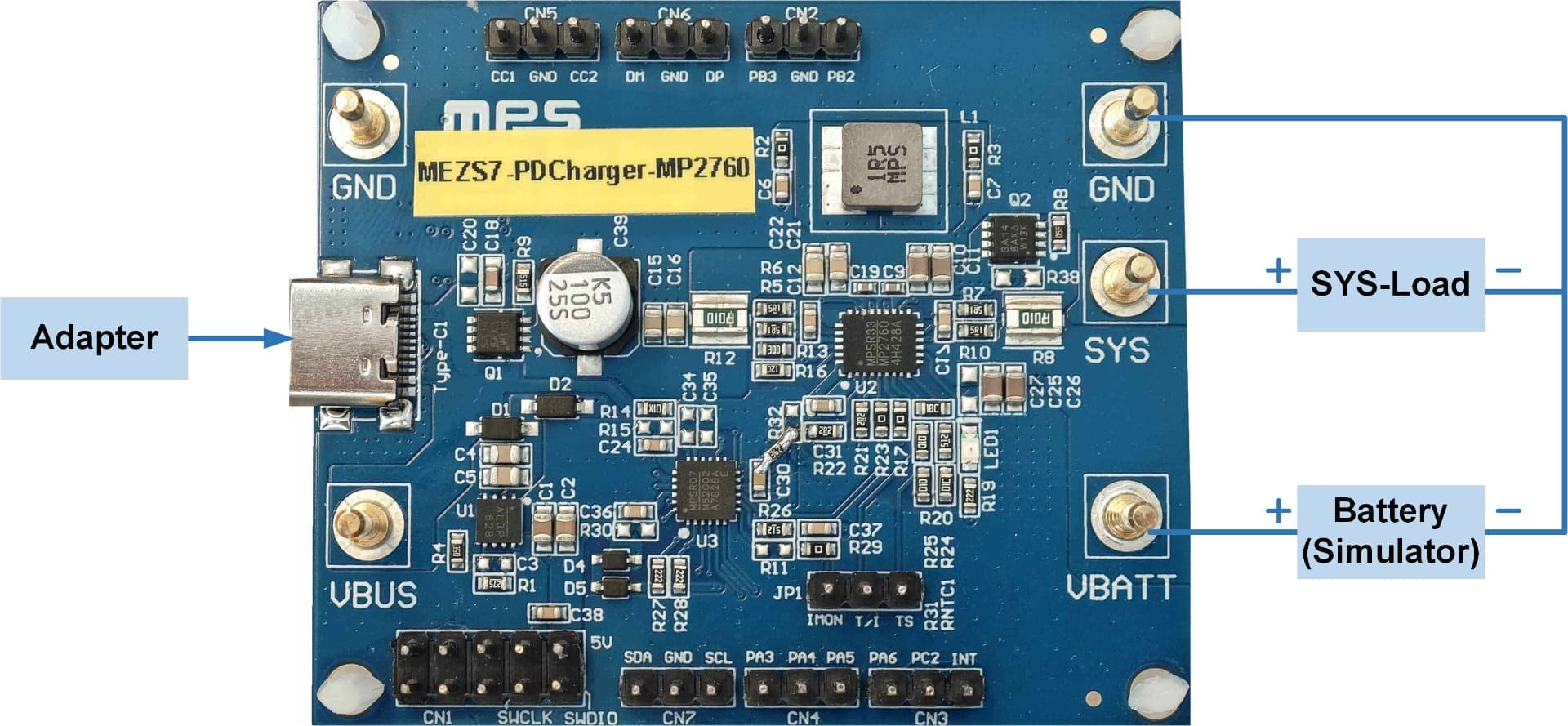

图 1：接收模式设置
源模式
采用USB Type-C 转 Type-C、Type-C 转 micro-B 或 Type-C 转 Lighting 线缆，将器件连接到 USB Type-C 端口。源模式可自动启动，并根据器件需求提供合适的电压。
评估板上的MPF52002默认固件在源模式下支持以下协议：
VBUS应以 PD 协议分析仪或移动设备设置的默认电压自动启动。PD 协议分析仪可选择不同的PDO输出。
默认PD输出功率为27W，电池放电限流值为6.4A 。
图 2 显示了源模式设置。

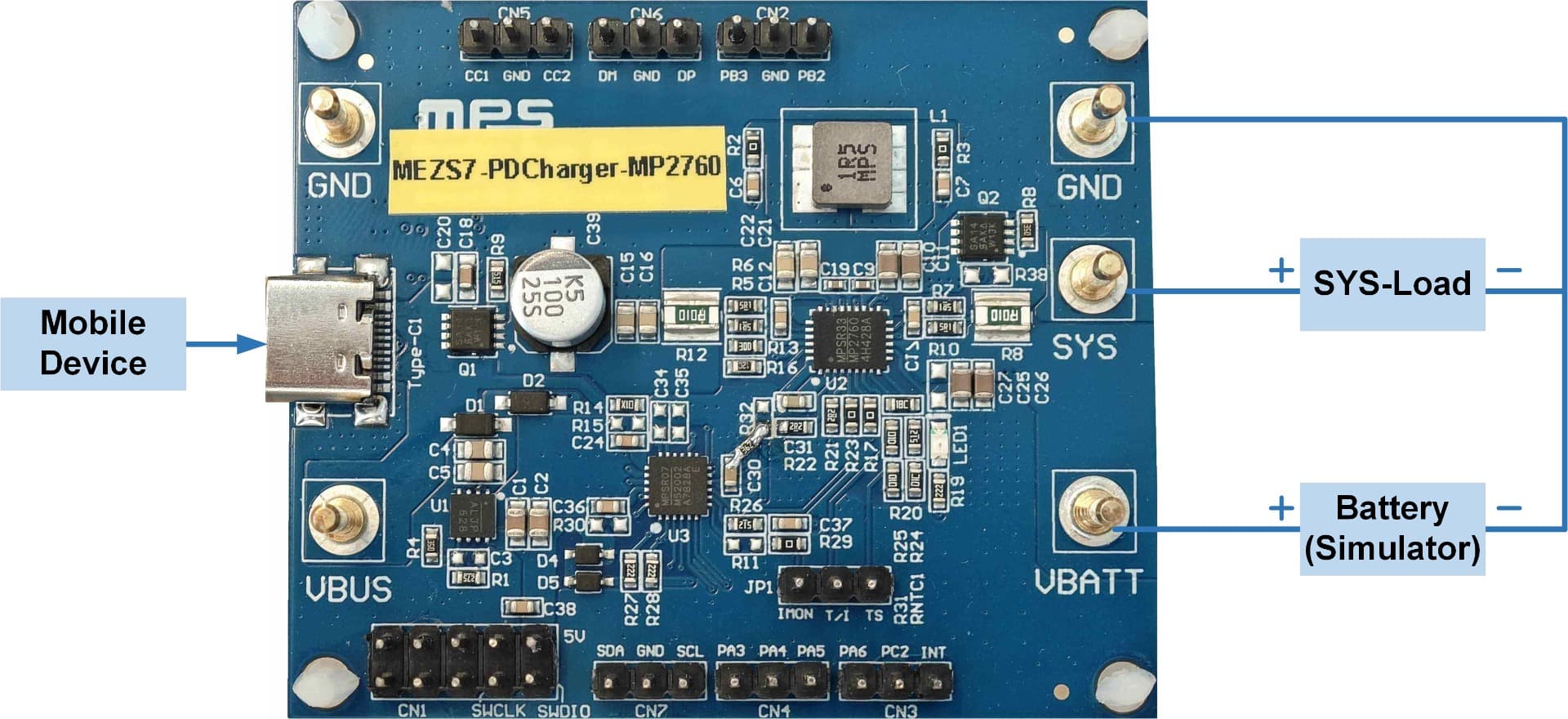

图 2：源模式设置
I2C Target（从设备）功能描述
MP2760 和 MPF52002 可通过 I2C 接口进行控制或监控（见图 3）。主控设备（I2C Initiator）应通过MPF52002的 I2C 接口（PB6和PB7引脚）连接，而非直接连接至MP2760。MPF52002会定期读取MP2760的充电参数和告警状态，并将信息更新至 I2C 从设备寄存器。主控设备也可通过MPF52002向MP2760发送特定的 I2C 指令。

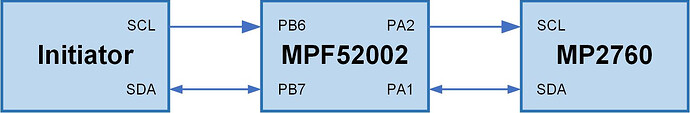

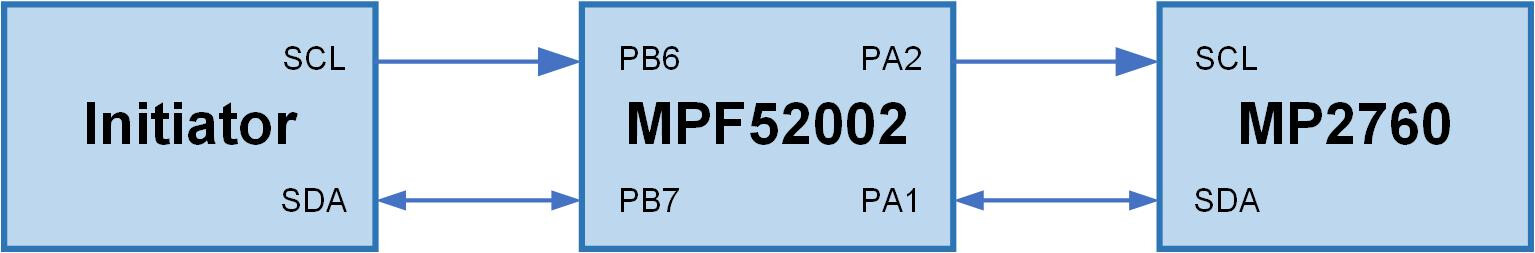

图 3： MPF52002的I2C 从设备功能框图
I2C 连接硬件设置
当设备仅使用电池供电且 I2C 从设备被禁用时，MPF52002 会进入深度睡眠模式以节省电量。通过以下两种方法可以唤醒MPF52002和 I2C 从设备功能，以启动 I2C 通信：
- 在仅电池供电模式下，将PB1 （ CN3中的 INT 引脚）短接至GND 。
- USB Type-C 设备或适配器连接到 USB Type-C 端口。
通信被唤醒后，用接口设备（ EVKT-USBI2C-02通信接口）连接PC和评估板。I2C的 SCL应连接到标有SWDIO丝印的PB6引脚；I2C的SDA应连接至标有SWCLK丝印的PB7引脚 （见图 4）。

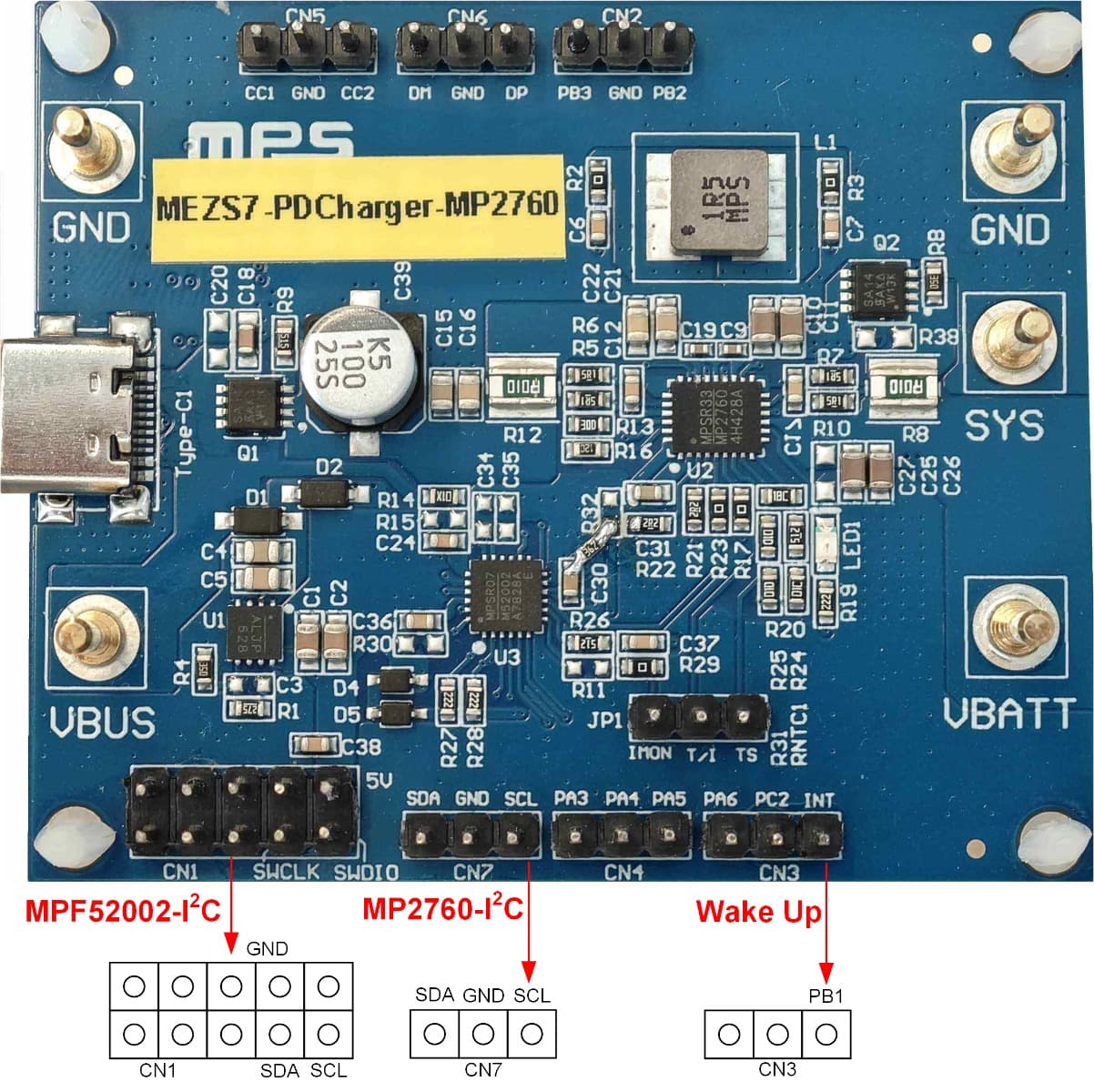

图4：I2C 通信硬件连接
I2C 主控设备的时间要求
- 主控设备的SCL时钟频率为400kHz （快速模式），与100kHz至400kHz时钟频率兼容。
- 每条命令读取或写入 1 个字节，不支持读/写多个字节。
- 建议两个 I2C 命令之间设置10ms （或更长）延迟。
评估板原理图

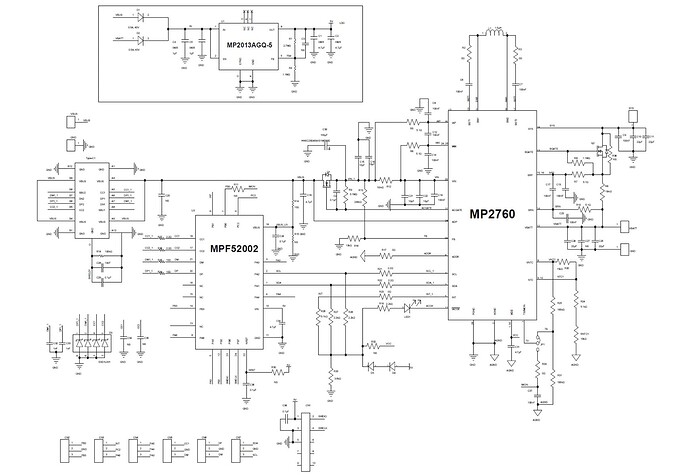

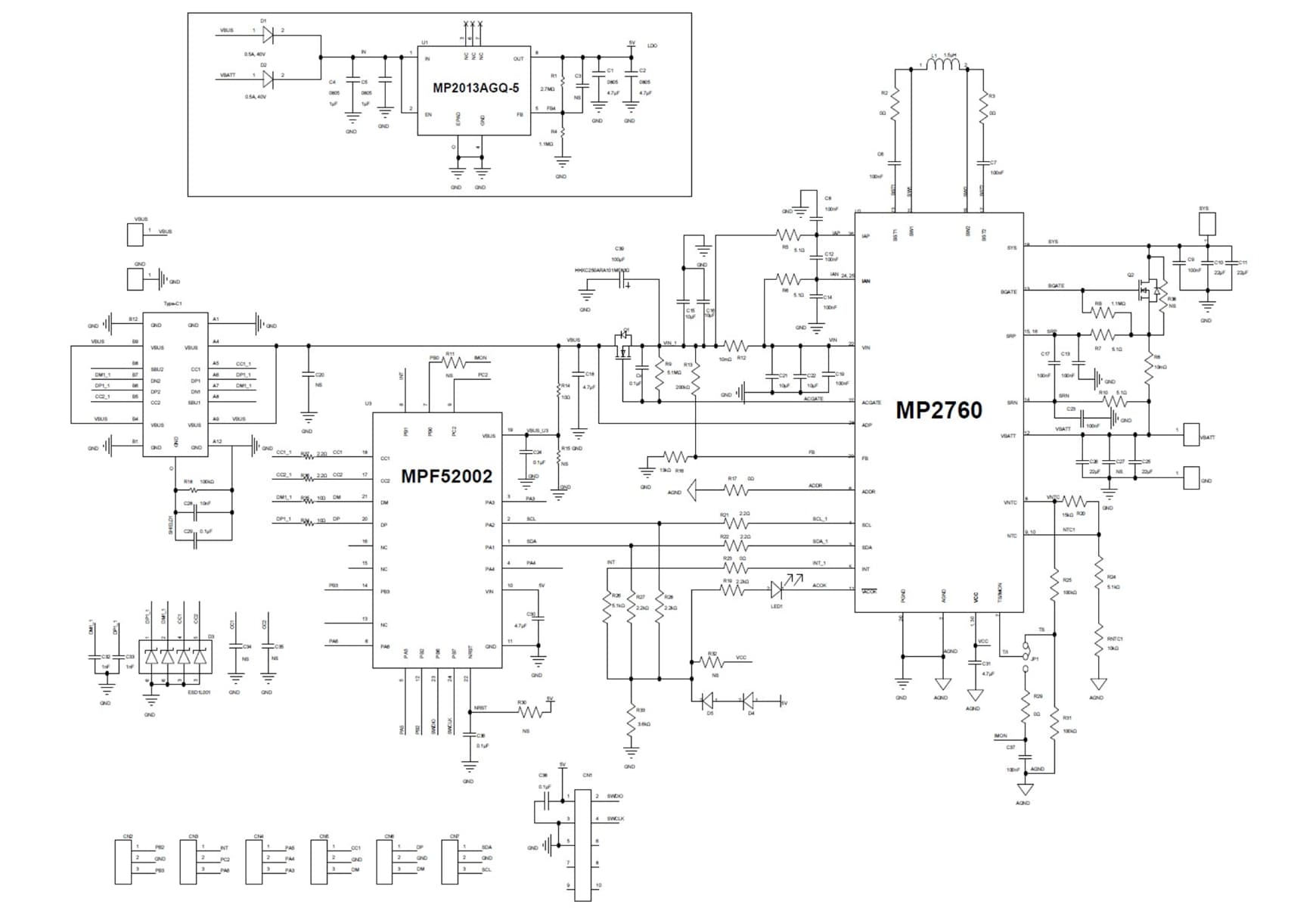

图5：评估板原理图
解决方案模块测试结果

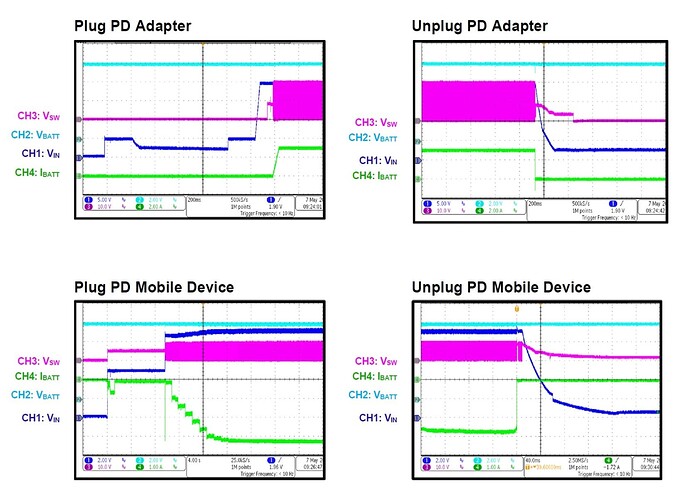

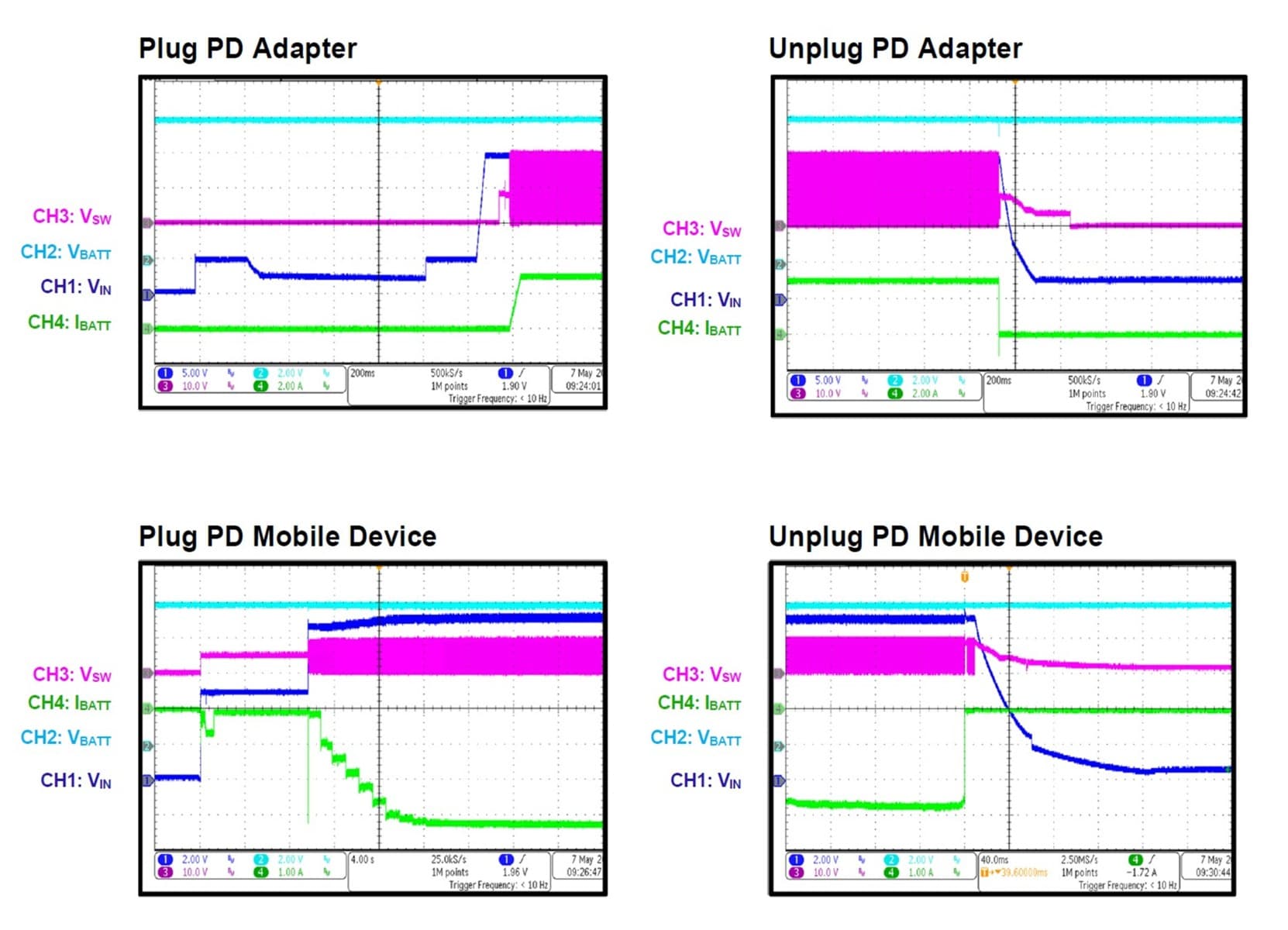

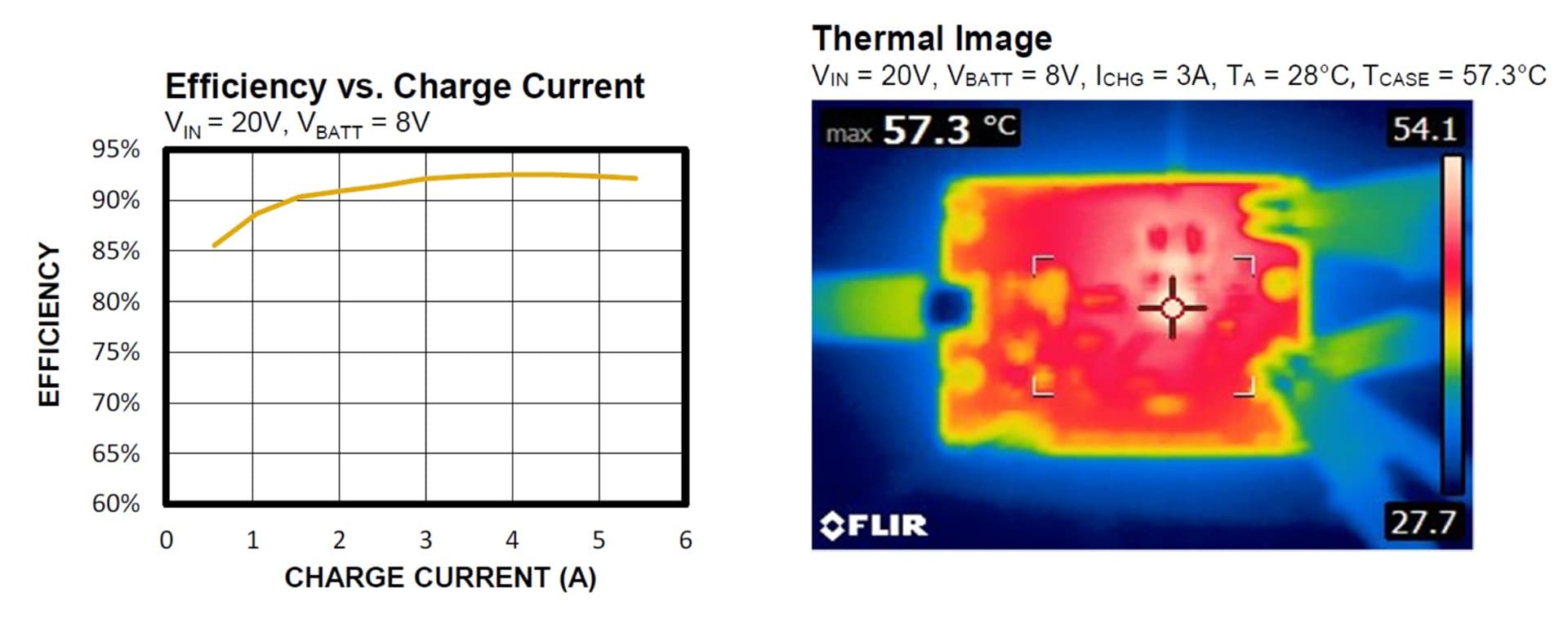

以下性能曲线和波形均在评估板上测得。测试条件：输入电源为PD适配器、VIN = 20V, VBATT = 8V, TA = 25°C、默认寄存器数据，除非另有说明。
